GN 5339.5 Perillas triangulares Acero inoxidable, con orificio roscado o liso

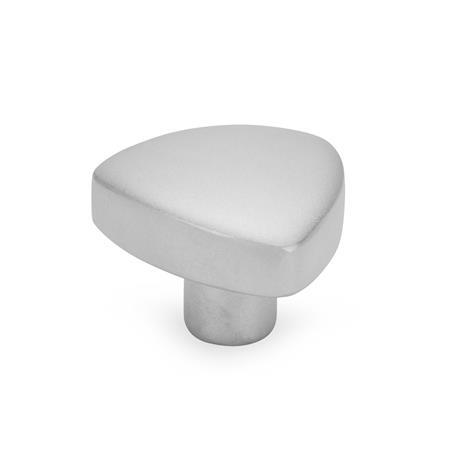

Perillas triangulares GN 5339.5: Acero inoxidable, con orificio roscado o liso
Tipo: E - Con orificio ciego roscado
Acabado: MT - Acabado granallado mate
acero-inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable.
Tuerca de agujeros cruzados GN 110 Tolerancias fundamentales ISO Características del acero inoxidable

Descripción del producto

Las perillas triangulares GN 5339.5 se diseñaron especialmente para el uso en maquinaria de la industria alimentaria. Las áreas lisas y encerradas, así como los radios angulares cumplen con los requerimientos de las normas de higiene.

Con un diseño ergonómico y elegante, estas perillas también resisten un par mayor.

Especificación

  • Fundición de precisión de acero inoxidable AISI CF-8
    • Acabado granallado mateMT
    • Acabado altamente pulidoPL
      (solo disponible en los tipos D y E en medidas métricas)

RoHS

Bajo pedido

  • Versión con parte superior y lados convexos y acabado pulido fino
  • Acabado pulido disponible para perillas roscadas en pulgadas
  • Otras modificaciones, tales como agujeros roscados en pulgadas o medidas métricas, orificios ciegos o pasantes, agujeros transversales, agujeros para tornillos prisioneros o espárragos roscados
GN 5339.5 Perillas triangulares de acero inoxidable, con orificio roscado o liso boceto
Ocultar dibujo técnico
GN 5339.5 Perillas triangulares de acero inoxidable, con orificio roscado o liso boceto

Opciones del artículo / Tabla

Tipo

ECon orificio ciego roscado
DCon orificio pasante roscado
CCon orificio ciego liso, tol. H7
Mostrar / ocultar columnas

Medidas en pulgadas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
d1d2
Tipo E
Rosca

Tipo D		d3 +0.001
Orificio
Tipo C		d4h1 ≈h2 ≈t1
mín.		t2
1.2610 x 32--0.470.830.470.39-
1.261/4 x 20--0.470.830.470.47-
1.571/4 x 20--0.551.020.550.47-
1.575/16 x 18--0.551.020.550.59-
1.975/16 x 18--0.711.300.750.59-
1.973/8 x 16--0.711.300.750.71-
2.363/8 x 16--0.791.610.910.71-
2.361/2 x 13--0.791.610.910.87-
Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
d1d2
Tipo E
Rosca

Tipo D		d3 +0.001
Orificio
Tipo C		d4h1 ≈h2 ≈t1
mín.		t2
1.26M 5--0.470.830.470.39-
1.26M 6M 6B 60.470.830.470.470.39
1.57M 6--0.551.020.550.47-
1.57M 8M 8B 80.551.020.550.590.51
1.97M 8--0.711.300.750.59-
1.97M 10M 10B 100.711.300.750.710.63
2.36M 10--0.791.610.910.71-
2.36M 12M 12B 120.791.610.910.870.79

Armar y cotizar.
Diámetro de la empuñadura d1
Rosca d2 (Tipo E)

Medidas en pulgadas

Medidas métricas

Rosca d2 (Tipo D)
Orificio d3
Tipo



Acabado
Diámetro de la empuñadura d1
Rosca d2 (Tipo E)

Medidas en pulgadas

Medidas métricas

Rosca d2 (Tipo D)
Orificio d3
Tipo



Acabado

GN 110 agujeros cruzados (Pedido especial) - Medidas métricas
f8ca6d28-dd73-48fa-98c4-bb48305c7686
Mostrar / ocultar columnas
d1 / sd1 / sd2 H11d3
Rosca		Longitud l
Versión estándar		Longitud l
Volantes DIN 950 / GN 949
hasta Ø 250 mm
672.5M 34.5-
893M 55.54.5
10113M 55.54.5
12134M 66.55.5
14154M 66.55.5
16175M 687
18195M 687
20215M 687
22236M 6109
24256M 6109
26276M 6109

La conexión entre el elemento operativo y el eje suele realizarse mediante un pasador transversal o un tornillo prisionero. En consecuencia, el usuario tiene que hacer frente a unos costos de montaje relativamente elevados, ya que los orificios cruzados de los elementos operativos no suelen ser fáciles de conseguir. Los componentes con agujeros cruzados de acuerdo con la norma GN 110 no solo se fabrican y suministran a precios muy competitivos, sino que además no es necesario realizar largos dibujos de diseño. Sin embargo, la forma geométrica de algunos elementos operativos no permite el uso de esta norma. El agujero del pasador d2 está pensado para ser utilizado con un pasador de resorte.

Para pedir GN 110 con orificio transversal, llame a nuestro equipo de ventas:
USA: +1-800-877-8351
México: +52(81)2721-4021
Canadá: +1-800-397-6993

GN 110 agujeros cruzados (Pedido especial) - En pulgadas
f8ca6d28-dd73-48fa-98c4-bb48305c7686
Mostrar / ocultar columnas
d1 / sd2 H11d3
Rosca		Longitud l
1/43/326x320.188
5/161/810x320.2
3/81/810x320.2
1/25/321/4x200.25
9/165/321/4x200.25
5/83/161/4x200.312
11/163/161/4x200.312
3/43/161/4x200.312
13/161/41/4x200.375
11/45/16x180.375
1 1/161/45/16x180.375
1 1/181/45/16x180.375
1 1/141/45/16x180.375

La conexión entre el elemento operativo y el eje suele realizarse mediante un pasador transversal o un tornillo prisionero. En consecuencia, el usuario tiene que hacer frente a unos costos de montaje relativamente elevados, ya que los orificios cruzados de los elementos operativos no suelen ser fáciles de conseguir. Los componentes con agujeros cruzados de acuerdo con la norma GN 110 no solo se fabrican y suministran a precios muy competitivos, sino que además no es necesario realizar largos dibujos de diseño. Sin embargo, la forma geométrica de algunos elementos operativos no permite el uso de esta norma. El agujero del pasador d2 está pensado para ser utilizado con un pasador de resorte.

Para pedir GN 110 con orificio transversal, llame a nuestro equipo de ventas:
USA: +1-800-877-8351
México: +52(81)2721-4021
Canadá: +1-800-397-6993

Pieza seleccionada (Cómo hacer un pedido)

Total (sin IVA)
Mex$508.80
Disponibles 2 semanas
Crear lista de proyectos
Guardar como favorito.
Recomiende un producto.
Tome nota de nuestros descuentos por cantidad (pesos mexicanos).
MinMaxPrice
199Mex$508.80
100249Mex$466.40
250499Mex$424.00
≥ 500Mex$381.60
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.110 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Datos de CAD

Otros formatos de datos

Ingreso rápido

Para descargar los datos de CAD, introduzca su dirección de correo electrónico. Nos complacería que usted estuviera completamente registrado en «Mi Winco».

Tutorial de descarga de CAD Acerca las descargas de datos de CAD

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

GN 5339.5-32-10x32-E-MTGN 5339.5-32-1/4x20-E-MTGN 5339.5-40-1/4x20-E-MTGN 5339.5-40-5/16x18-E-MTGN 5339.5-50-5/16x18-E-MTGN 5339.5-50-3/8x16-E-MTGN 5339.5-60-3/8x16-E-MTGN 5339.5-60-1/2x13-E-MTGN 5339.5-32-M5-E-MTGN 5339.5-32-M5-E-PLGN 5339.5-32-M6-D-MTGN 5339.5-32-M6-D-PLGN 5339.5-32-M6-E-MTGN 5339.5-32-M6-E-PLGN 5339.5-32-B6-C-MTGN 5339.5-40-M6-E-MTGN 5339.5-40-M6-E-PLGN 5339.5-40-M8-D-MTGN 5339.5-40-M8-D-PLGN 5339.5-40-M8-E-MTGN 5339.5-40-M8-E-PLGN 5339.5-40-B8-C-MTGN 5339.5-50-M8-E-MTGN 5339.5-50-M8-E-PLGN 5339.5-50-M10-D-MTGN 5339.5-50-M10-D-PLGN 5339.5-50-M10-E-MTGN 5339.5-50-M10-E-PLGN 5339.5-50-B10-C-MTGN 5339.5-60-M10-E-MTGN 5339.5-60-M10-E-PLGN 5339.5-60-M12-D-MTGN 5339.5-60-M12-D-PLGN 5339.5-60-M12-E-MTGN 5339.5-60-M12-E-PLGN 5339.5-60-B12-C-MT
