GN 451 Soportes aisladores de vibración Caucho, tipo cilíndrico, con componentes de acero inoxidable, con agujero pasante y chapa de cubierta en un lado

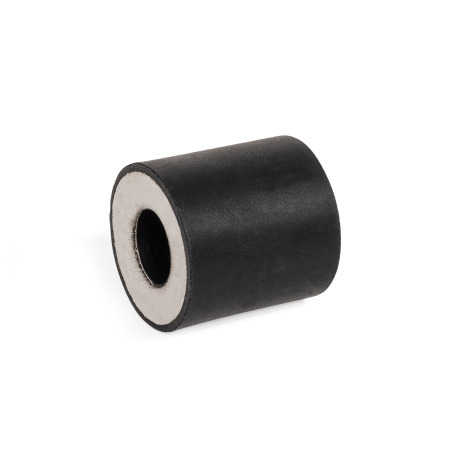

Soportes aisladores de vibración GN 451: Caucho, tipo cilíndrico, con componentes de acero inoxidable, con agujero pasante y chapa de cubierta en un lado
acero-inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable.
Vista general de los tipos de elementos amortiguadores de vibraciones / amortiguadores / amortiguadores de caucho Instrucciones técnicas amortiguadores / amortiguadores de caucho Características de resistencia Características del plástico Características del acero inoxidable

Descripción del producto

Los soportes aisladores de vibración GN 451 son adecuados para el soporte elástico de máquinas tales como motores, compresores y bombas. La fijación se puede llevar a cabo de forma flexible, por ejemplo, con tornillos estándar.

Especificación

Caucho
Caucho natural (NR), negro

  • Vulcanizado hasta la chapa de cubierta
  • Temperatura de trabajo
    -40 °F a 176 °F (-40 °C a +80 °C)
  • Dureza Shore A±5
    Medio55

Placas de cubierta
Acero inoxidable AISI 304

RoHS

GN 451 Soportes aisladores de vibración de caucho, con componentes de acero inoxidable, con agujero pasante y chapa de cubierta en un lado boceto
Ocultar dibujo técnico
GN 451 Soportes aisladores de vibración de caucho, con componentes de acero inoxidable, con agujero pasante y chapa de cubierta en un lado boceto

Opciones del artículo / Tabla

Tipo

DPlaca de cubierta en un lado
Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
d1hd2s
0.790.59-0.330.08
0.980.79-0.410.08
1.181.18-0.530.08
1.570.39-0.390.08
1.570.791.180.510.08
1.971.57-0.670.08
2.361.18-0.670.08
2.361.97-0.830.08
2.360.791.180.850.08
3.151.18-0.830.12
3.151.381.570.980.12
3.941.57-0.830.12
3.940.98-0.870.12

Armar y cotizar.
Diámetro externo d1
Altura h
Diámetro del orificio d2
Tipo

Dureza

Diámetro externo d1
Altura h
Diámetro del orificio d2
Tipo

Dureza

Instrucciones técnicas
f59a341a-6f8d-44f7-a416-38eb26fd88ff

Los amortiguadores y amortiguadores de caucho funcionan mejor absorbiendo fuerzas compresivas. Las cargas de tensión, cizalladura, flexión y torsión se pueden absorber con limitaciones, pero afectan negativamente a la vida útil. La información sobre la capacidad de carga en la hoja de datos normalizados o en la sección técnica contiene valores orientativos no vinculantes. Si se superan estos valores, también puede producirse una reducción de la vida útil o un fallo inmediato de la pieza.

Los ejemplos muestran cómo modificar un diseño para convertir situaciones de carga desfavorables en disposiciones favorables con carga compresiva.

La vida útil de los elementos de elastómero puede reducirse debido a las condiciones del entorno, tales como la radiación UV, las inclemencias meteorológicas, los hidrocarburos y las sustancias químicas, así como el envejecimiento. Una colocación y protección adecuadas aumentarán la vida útil.

Ejemplos de construcción

Desfavorable

Favorable
6ecd5af9-5685-4032-8177-f30409240f71 bc2813b2-50ab-43c8-8d8a-d0da38016199
2da6de17-7f53-4871-9a11-f9da6716a45b c432a895-d14c-4d00-b726-a700e0244629

Pieza seleccionada (Cómo hacer un pedido)

Total (sin IVA)
Mex$63.00
Disponibles 2 semanas
Crear lista de proyectos
Guardar como favorito.
Recomiende un producto.
Tome nota de nuestros descuentos por cantidad (pesos mexicanos).
MinMaxPrice
149Mex$63.00
5099Mex$57.75
100249Mex$52.50
≥ 250Mex$47.25
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.013 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Datos de CAD

Tutorial de descarga de CAD

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

GN 451-20-15-8,5-D-55GN 451-25-20-10,5-D-55GN 451-30-30-13,5-D-55GN 451-40-10-10-D-55GN 451-40-20-13-D-55GN 451-40-30-13-D-55GN 451-50-40-17-D-55GN 451-60-30-17-D-55GN 451-60-50-21-D-55GN 451-60-20-21,5-D-55GN 451-60-30-21,5-D-55GN 451-80-30-21-D-55GN 451-80-35-25-D-55GN 451-80-40-25-D-55GN 451-100-40-21-D-55GN 451-100-25-22-D-55
