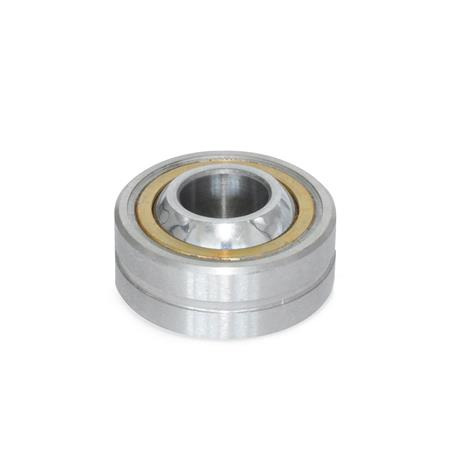

GLRSW Cojinetes esféricos simples Acero inoxidable, serie «K», con anillo exterior

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Hoja de la norma GLRSW Imprimir esta página Características del acero inoxidable

Descripción del producto

Los cojinetes esféricos simples GLRSW son para uso a revoluciones más bajas con presión dinámica más alta y
cargas de tensión en ambientes corrosivos y sin necesidad de mantenimiento.

Especificación

Anillo exterior
Acero inoxidable AISI 303
Torneado de material de barra sólida

Alojamiento de soporte
Bronce especial de alta resistencia CuSn8
Con inserto de PTFE

Anillo interno
Acero 100Cr6
Endurecido, rectificado, pulido, cromado duro

RoHS

GLRSW Cojinetes esféricos simples de acero inoxidable, serie «K» boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁ Orificio	d₂	b₁	b₂	d₃	w Máx. Ángulo de inclinación	Capacidad nominal C_o	Capacidad dinámica C

5M16LZ8S/K	0.20	0.63	0.31	0.24	0.30	13°	2810 lbf (12.5 kN)	1686 lbf (7.5 kN)
6M18LZ8S/K	0.24	0.71	0.35	0.27	0.35	13°	3485 lbf (15.5 kN)	2091 lbf (9.3 kN)
8M22LZ8S/K	0.31	0.87	0.47	0.35	0.41	14°	6250 lbf (27.8 kN)	3754 lbf (16.7 kN)
10M26LZ8S/K	0.39	1.02	0.55	0.41	0.51	13°	8768 lbf (39 kN)	5261 lbf (23.4 kN)
12M30LZ8S/K	0.47	1.18	0.63	0.47	0.61	13°	11982 lbf (53.3 kN)	7194 lbf (32 kN)
14M34LZ8S/K	0.55	1.34	0.75	0.53	0.66	16°	15692 lbf (69.8 kN)	9419 lbf (41.9 kN)
16M38LZ8S/K	0.63	1.50	0.83	0.59	0.76	15°	19738 lbf (87.8 kN)	11847 lbf (52.7 kN)
18M42LZ8S/K	0.71	1.65	0.91	0.65	0.86	15°	23897 lbf (106.3 kN)	14343 lbf (63.8 kN)
20M46LZ8S/K	0.79	1.81	0.98	0.71	0.96	14°	29270 lbf (130.2 kN)	17558 lbf (78.1 kN)
22M50LZ8S/K	0.87	1.97	1.10	0.79	1.02	15°	36419 lbf (162 kN)	21851 lbf (97.2 kN)
25M56LZ8S/K	0.98	2.20	1.22	0.87	1.17	15°	45749 lbf (203.5 kN)	252011 lbf (1121 kN)
30M66LZ8S/K	1.18	2.60	1.46	0.98	1.37	17°	63104 lbf (280.7 kN)	37858 lbf (168.4 kN)
35M78LZ8S/K	1.38	3.07	1.69	1.10	1.48	19°	77065 lbf (342.8 kN)	46243 lbf (205.7 kN)
40M87LZ8S/K	1.57	3.43	1.93	1.38	1.74	16°	111325 lbf (495.2 kN)	66791 lbf (297.1 kN)

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ Orificio	d₂	b₁	b₂	d₃	w Máx. Ángulo de inclinación	Capacidad nominal C_o	Capacidad dinámica C

0.20	0.63	0.31	0.24	0.30	13°	2810 lbf (12.5 kN)	1686 lbf (7.5 kN)
0.24	0.71	0.35	0.27	0.35	13°	3485 lbf (15.5 kN)	2091 lbf (9.3 kN)
0.31	0.87	0.47	0.35	0.41	14°	6250 lbf (27.8 kN)	3754 lbf (16.7 kN)
0.39	1.02	0.55	0.41	0.51	13°	8768 lbf (39 kN)	5261 lbf (23.4 kN)
0.47	1.18	0.63	0.47	0.61	13°	11982 lbf (53.3 kN)	7194 lbf (32 kN)
0.55	1.34	0.75	0.53	0.66	16°	15692 lbf (69.8 kN)	9419 lbf (41.9 kN)
0.63	1.50	0.83	0.59	0.76	15°	19738 lbf (87.8 kN)	11847 lbf (52.7 kN)
0.71	1.65	0.91	0.65	0.86	15°	23897 lbf (106.3 kN)	14343 lbf (63.8 kN)
0.79	1.81	0.98	0.71	0.96	14°	29270 lbf (130.2 kN)	17558 lbf (78.1 kN)
0.87	1.97	1.10	0.79	1.02	15°	36419 lbf (162 kN)	21851 lbf (97.2 kN)
0.98	2.20	1.22	0.87	1.17	15°	45749 lbf (203.5 kN)	252011 lbf (1121 kN)
1.18	2.60	1.46	0.98	1.37	17°	63104 lbf (280.7 kN)	37858 lbf (168.4 kN)
1.38	3.07	1.69	1.10	1.48	19°	77065 lbf (342.8 kN)	46243 lbf (205.7 kN)
1.57	3.43	1.93	1.38	1.74	16°	111325 lbf (495.2 kN)	66791 lbf (297.1 kN)
