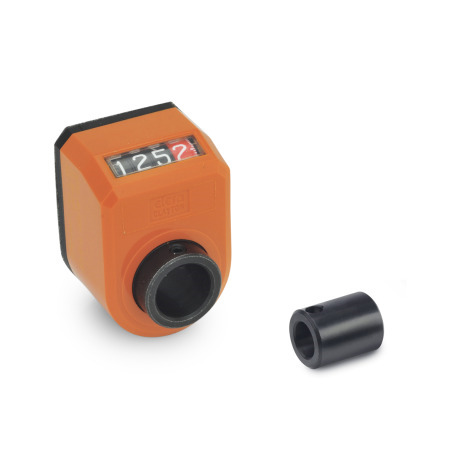

Indicadores de posición digitales EN 9534

Original design
DD50 / DD51 / DD52R

Instalación (vista frontal): AN - En el chaflán, arriba
Material: ST - Acero
Color: OR - Naranja, RAL 2004, acabado brillante

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Más información sobre los indicadores de posición Tolerancias fundamentales ISO Características del plástico Características del acero inoxidable Catálogo de actuadores lineales configurables

Descripción del producto

Los indicadores de posición digitales EN 9534 están diseñados para fijarlos a actuadores lineales configurables. Se montan en el vástago del husillo del actuador lineal mediante un casquillo adaptador y un espárrago roscado. El contador de impulsión directa con pantalla de posición digital debe estar ajustado al paso del espárrago roscado.

La carcasa está soldada por ultrasonidos, lo que la hace especialmente robusta, ligera y compacta. El sello de gomaespuma evita la transmisión de vibraciones al contador y actúa como elemento de estanqueidad.

Especificación

Eje hueco

AceroST, acabado ennegrecido
Acero inoxidableNI AISI 303
Sellado con junta tórica

Casquillo
Plástico, poliamida (PA)

Naranja, RAL 2004, acabado brillanteOR
Gris, RAL 7035, acabado brillanteGR
Temperatura de trabajo
32 °F a 176 °F (0 °C a +80 °C)
Resistente a aceites y disolventes

Visor
Plástico, poliamida (PA-T), transparente

Contador

Dígitos blancos
Posiciones enteras destacadas en negro
Posiciones decimales destacadas en rojo
con escala adicional

Casquillo adaptador

Acero, acabado ennegrecido para ST
Acero inoxidable AISI 304 para NI

Pasador roscado DIN 916

Acero, acabado ennegrecido para ST
Acero inoxidable para NI

RoHS

EN 9534 Indicadores de posición digitales de plástico, para actuadores lineales configurables, contador mecánico boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

R	Números en aumento hacia la derecha
L	Números en aumento hacia la izquierda

Instalación (vista frontal)

AN	En el chaflán, arriba
AR	En el chaflán, abajo

Número de pieza AN - En el chaflán, arriba	Número de pieza AR - En el chaflán, abajo	d₁ Ø Actuador lineal	p Paso del husillo Actuador lineal	Contador	b	d₂ H7	d₃	l₁	l₂	l₃	m₁	m₂	m₃	Tornillo de fijación	Máx. rpm

9534-18-3-R-ST-AN-OR	9534-18-3-R-ST-AR-OR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-18-3-R-NI-AN-OR	9534-18-3-R-NI-AR-OR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-18-3-R-ST-AN-GR	9534-18-3-R-ST-AR-GR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-18-3-R-NI-AN-GR	9534-18-3-R-NI-AR-GR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-25-4-R-ST-AN-OR	9534-25-4-R-ST-AR-OR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-4-R-NI-AN-OR	9534-25-4-R-NI-AR-OR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-4-R-ST-AN-GR	9534-25-4-R-ST-AR-GR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-4-R-NI-AN-GR	9534-25-4-R-NI-AR-GR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-1-R-ST-AN-OR	9534-25-1-R-ST-AR-OR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-25-1-R-NI-AN-OR	9534-25-1-R-NI-AR-OR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-25-1-R-ST-AN-GR	9534-25-1-R-ST-AR-GR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-25-1-R-NI-AN-GR	9534-25-1-R-NI-AR-GR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-4-R-ST-AN-OR	9534-30-4-R-ST-AR-OR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-4-R-NI-AN-OR	9534-30-4-R-NI-AR-OR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-4-R-ST-AN-GR	9534-30-4-R-ST-AR-GR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-4-R-NI-AN-GR	9534-30-4-R-NI-AR-GR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-1-R-ST-AN-OR	9534-30-1-R-ST-AR-OR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1-R-NI-AN-OR	9534-30-1-R-NI-AR-OR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1-R-ST-AN-GR	9534-30-1-R-ST-AR-GR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1-R-NI-AN-GR	9534-30-1-R-NI-AR-GR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-40-4-R-ST-AN-OR	9534-40-4-R-ST-AR-OR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-4-R-NI-AN-OR	9534-40-4-R-NI-AR-OR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-4-R-ST-AN-GR	9534-40-4-R-ST-AR-GR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-4-R-NI-AN-GR	9534-40-4-R-NI-AR-GR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-1-R-ST-AN-OR	9534-40-1-R-ST-AR-OR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-40-1-R-NI-AN-OR	9534-40-1-R-NI-AR-OR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-40-1-R-ST-AN-GR	9534-40-1-R-ST-AR-GR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-40-1-R-NI-AN-GR	9534-40-1-R-NI-AR-GR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-50-4-R-ST-AN-OR	9534-50-4-R-ST-AR-OR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-R-NI-AN-OR	9534-50-4-R-NI-AR-OR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-R-ST-AN-GR	9534-50-4-R-ST-AR-GR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-R-NI-AN-GR	9534-50-4-R-NI-AR-GR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-1-R-ST-AN-OR	9534-50-1-R-ST-AR-OR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-50-1-R-NI-AN-OR	9534-50-1-R-NI-AR-OR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-50-1-R-ST-AN-GR	9534-50-1-R-ST-AR-GR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-50-1-R-NI-AN-GR	9534-50-1-R-NI-AR-GR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-60-5-R-ST-AN-OR	9534-60-5-R-ST-AR-OR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500
9534-60-5-R-NI-AN-OR	9534-60-5-R-NI-AR-OR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500
9534-60-5-R-ST-AN-GR	9534-60-5-R-ST-AR-GR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500
9534-60-5-R-NI-AN-GR	9534-60-5-R-NI-AR-GR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500

Número de pieza AN - En el chaflán, arriba	Número de pieza AR - En el chaflán, abajo	d₁ Ø Actuador lineal	p Paso del husillo Actuador lineal	Contador	b	d₂ H7	d₃	l₁	l₂	l₃	m₁	m₂	m₃	Tornillo de fijación	Máx. rpm

9534-18-3-L-ST-AN-OR	9534-18-3-L-ST-AR-OR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-18-3-L-NI-AN-OR	9534-18-3-L-NI-AR-OR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-18-3-L-ST-AN-GR	9534-18-3-L-ST-AR-GR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-18-3-L-NI-AN-GR	9534-18-3-L-NI-AR-GR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-25-4-L-ST-AN-OR	9534-25-4-L-ST-AR-OR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-4-L-NI-AN-OR	9534-25-4-L-NI-AR-OR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-4-L-ST-AN-GR	9534-25-4-L-ST-AR-GR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-4-L-NI-AN-GR	9534-25-4-L-NI-AR-GR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-1-L-ST-AN-OR	9534-25-1-L-ST-AR-OR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-25-1-L-NI-AN-OR	9534-25-1-L-NI-AR-OR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-25-1-L-ST-AN-GR	9534-25-1-L-ST-AR-GR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-25-1-L-NI-AN-GR	9534-25-1-L-NI-AR-GR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-4-L-ST-AN-OR	9534-30-4-L-ST-AR-OR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-4-L-NI-AN-OR	9534-30-4-L-NI-AR-OR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-4-L-ST-AN-GR	9534-30-4-L-ST-AR-GR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-4-L-NI-AN-GR	9534-30-4-L-NI-AR-GR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-1-L-ST-AN-OR	9534-30-1-L-ST-AR-OR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1-L-NI-AN-OR	9534-30-1-L-NI-AR-OR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1-L-ST-AN-GR	9534-30-1-L-ST-AR-GR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1-L-NI-AN-GR	9534-30-1-L-NI-AR-GR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-40-4-L-ST-AN-OR	9534-40-4-L-ST-AR-OR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-4-L-NI-AN-OR	9534-40-4-L-NI-AR-OR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-4-L-ST-AN-GR	9534-40-4-L-ST-AR-GR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-4-L-NI-AN-GR	9534-40-4-L-NI-AR-GR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-1-L-ST-AN-OR	9534-40-1-L-ST-AR-OR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-40-1-L-NI-AN-OR	9534-40-1-L-NI-AR-OR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-40-1-L-ST-AN-GR	9534-40-1-L-ST-AR-GR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-40-1-L-NI-AN-GR	9534-40-1-L-NI-AR-GR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-50-4-L-ST-AN-OR	9534-50-4-L-ST-AR-OR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-L-NI-AN-OR	9534-50-4-L-NI-AR-OR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-L-ST-AN-GR	9534-50-4-L-ST-AR-GR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-L-NI-AN-GR	9534-50-4-L-NI-AR-GR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-1-L-ST-AN-OR	9534-50-1-L-ST-AR-OR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-50-1-L-NI-AN-OR	9534-50-1-L-NI-AR-OR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-50-1-L-ST-AN-GR	9534-50-1-L-ST-AR-GR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-50-1-L-NI-AN-GR	9534-50-1-L-NI-AR-GR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-60-5-L-ST-AN-OR	9534-60-5-L-ST-AR-OR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500
9534-60-5-L-NI-AN-OR	9534-60-5-L-NI-AR-OR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500
9534-60-5-L-ST-AN-GR	9534-60-5-L-ST-AR-GR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500
9534-60-5-L-NI-AN-GR	9534-60-5-L-NI-AR-GR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ Ø Actuador lineal	p Paso del husillo Actuador lineal	Contador	b	d₂ H7	d₃	l₁	l₂	l₃	m₁	m₂	m₃	Tornillo de fijación	Máx. rpm

0.71	3	003	0.94	0.24	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
0.98	4	004.0	1.30	0.31	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
0.98	1	001.0	1.30	0.31	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
1.18	4	004.0	1.30	0.31	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
1.18	1	001.0	1.30	0.31	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
1.57	4	0004.0	1.89	0.47	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
1.57	1	0001.0	1.89	0.47	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
1.97	4	0004.0	1.89	0.47	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
1.97	1	0001.0	1.89	0.47	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
2.36	5	0005.0	1.89	0.55	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$2,327.05

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	6	Mex$2,327.05
7	99	Mex$2,242.43
100	249	Mex$2,115.50
≥ 250		Mex$1,903.95

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.065 lbs
