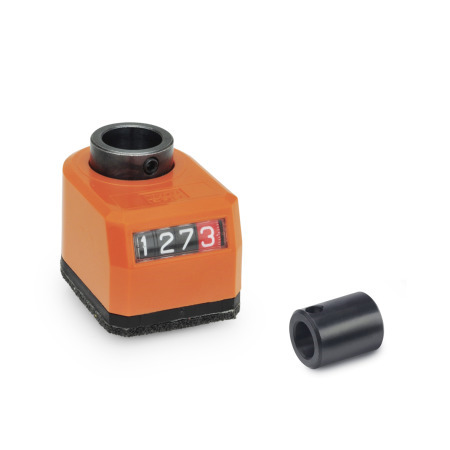

Indicadores de posición digitales EN 9534

Original design DD51 / DD52R

Posición de montaje: R - Oblicua, abajo
Color: O - Naranja, RAL 2004, acabado brillante

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Tolerancias fundamentales ISO Características del plástico Características del acero inoxidable

Descripción del producto

Los indicadores de posición digitales EN 9534 están diseñados para fijarlos a actuadores lineales perfilados configurables. Se montan en el perno del husillo del actuador lineal mediante un casquillo adaptador y un prisionero. El contador de impulsión directa con pantalla de posición digital debe estar ajustado al paso del husillo roscado.

La carcasa está soldada por ultrasonidos, lo que la hace especialmente robusta, ligera y compacta. La junta de goma espuma evita la transmisión de vibraciones al contador y sirve como elemento de estanqueidad.

Especificación

Eje hueco

AceroS, acabado ennegrecido
Acero inoxidableN AISI 303
Sellado con junta tórica

Casquillo
Plástico, poliamida (PA)

Naranja, RAL 2004, acabado brillanteO
Gris, RAL 7035, acabado brillanteG
Temperatura de trabajo
32 °F a 176 °F (0 °C a +80 °C)
Resistente a aceites y disolventes

Visor
Plástico, poliamida (PA-T), transparente

Contador

Dígitos blancos
Posiciones enteras destacadas en negro
Posiciones decimales destacadas en rojo
con escala adicional

Casquillo adaptador

Acero, acabado ennegrecido para ST
Acero inoxidable AISI 304 para NI

Pasador roscado DIN 916

Acero, acabado ennegrecido para S
Acero inoxidable para N

RoHS

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza N - Oblicua, arriba	Número de pieza R - Oblicua, abajo	s Diámetro del actuador lineal	p Paso del husillo Actuador lineal	Contador	b	d₂ H7	d₃	l₁	l₂	l₃	m₁	m₂	m₃	Prisionero	Máx. revoluciones por minuto

9534-30-1.5-R-S-N-O	9534-30-1.5-R-S-R-O	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1.5-R-N-N-O	9534-30-1.5-R-N-R-O	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1.5-R-S-N-G	9534-30-1.5-R-S-R-G	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1.5-R-N-N-G	9534-30-1.5-R-N-R-G	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-R-S-N-O	9534-30-3-R-S-R-O	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-R-N-N-O	9534-30-3-R-N-R-O	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-R-S-N-G	9534-30-3-R-S-R-G	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-R-N-N-G	9534-30-3-R-N-R-G	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-50-2-R-S-N-O	9534-50-2-R-S-R-O	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-2-R-N-N-O	9534-50-2-R-N-R-O	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-2-R-S-N-G	9534-50-2-R-S-R-G	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-2-R-N-N-G	9534-50-2-R-N-R-G	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-R-S-N-O	9534-50-4-R-S-R-O	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-R-N-N-O	9534-50-4-R-N-R-O	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-R-S-N-G	9534-50-4-R-S-R-G	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-R-N-N-G	9534-50-4-R-N-R-G	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625

Número de pieza N - Oblicua, arriba	Número de pieza R - Oblicua, abajo	s Diámetro del actuador lineal	p Paso del husillo Actuador lineal	Contador	b	d₂ H7	d₃	l₁	l₂	l₃	m₁	m₂	m₃	Prisionero	Máx. revoluciones por minuto

9534-30-1.5-L-S-N-O	9534-30-1.5-L-S-R-O	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1.5-L-N-N-O	9534-30-1.5-L-N-R-O	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1.5-L-S-N-G	9534-30-1.5-L-S-R-G	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1.5-L-N-N-G	9534-30-1.5-L-N-R-G	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-L-S-N-O	9534-30-3-L-S-R-O	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-L-N-N-O	9534-30-3-L-N-R-O	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-L-S-N-G	9534-30-3-L-S-R-G	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-L-N-N-G	9534-30-3-L-N-R-G	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-50-2-L-S-N-O	9534-50-2-L-S-R-O	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-2-L-N-N-O	9534-50-2-L-N-R-O	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-2-L-S-N-G	9534-50-2-L-S-R-G	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-2-L-N-N-G	9534-50-2-L-N-R-G	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-L-S-N-O	9534-50-4-L-S-R-O	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-L-N-N-O	9534-50-4-L-N-R-O	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-L-S-N-G	9534-50-4-L-S-R-G	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-L-N-N-G	9534-50-4-L-N-R-G	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625

s Diámetro del actuador lineal	p Paso del husillo Actuador lineal	Contador	b	d₂ H7	d₃	l₁	l₂	l₃	m₁	m₂	m₃	Prisionero	Máx. revoluciones por minuto

1.18	0.06	001.5	1.30	0.31	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
1.18	0.12	003.0	1.30	0.31	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
1.97	0.08	0002.0	1.89	0.47	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
1.97	0.16	0004.0	1.89	0.47	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
