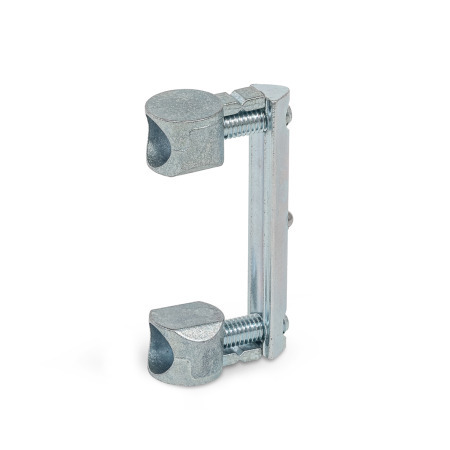

GN 22i Conectores universales Zinc fundido a presión, con tuerca en T doble, para perfiles de aluminio (sistema modular i)

Conectores universales GN 22i: Zinc fundido a presión, con tuerca en T doble, para perfiles de aluminio (sistema modular i)

Sistema modular-i (compatible con Item)

Instrucciones de montaje / Mecanizado de perfiles

Descripción del producto

Los conectores universales GN 22i sujetan perfiles de aluminio en ángulos rectos y los fijan para evitar la torsión. Solo es preciso mecanizar uno de los perfiles.

La conexión se puede posicionar libremente y deslizarse a lo largo de la ranura. Si se usan paneles en la ranura, deben almenarse de forma adecuada.

Los conectores universales se suministran en fardos. La tabla muestra la cantidad que contiene cada fardo.

Especificación

Carcasa
Zinc fundido a presión, zincadoZZ

Tornillos / placa de posicionamiento
Acero, zincado, acabado pasivado azulSZ

RoHS

GN 22i Conectores universales de zinc fundido a presión, con tuerca en T doble, para perfiles de aluminio (sistema modular i) boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

V	Con protección antitorsión

Código

D	Con 2 tornillos y tuerca en T doble

Número de pieza	s	n	Paquete Unidadedes	d₁	d₂	l₁	l₂	m₁	m₂ +0.02	A/F en mm	t +0.02	Par de apriete en Nm

22I-306-V-D-ZZSZ-2	1.18	0.24	2	0.63	M 6	1.00	1.10	0.67	0.59 +0.02	4	0.50 +0.02	8
22I-408-V-D-ZZSZ-2	1.57	0.31	2	0.79	M 8	1.32	1.42	0.94	0.79 +0.02	5	0.63 +0.02	25
22I-606-V-D-ZZSZ-2	2.36	0.24	2	0.63	M 6	1.00	2.28	1.85	0.59 +0.02	4	0.50 +0.02	8
22I-808-V-D-ZZSZ-2	3.15	0.31	2	0.79	M 8	1.32	2.99	2.52	0.79 +0.02	5	0.63 +0.02	25

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

s	n	Paquete Unidadedes	d₁	d₂	l₁	l₂	m₁	m₂ +0.02	A/F en mm	t +0.02	Par de apriete en Nm

1.18	0.24	2	0.63	M 6	1.00	1.10	0.67	0.59	4	0.50	8
1.57	0.31	2	0.79	M 8	1.32	1.42	0.94	0.79	5	0.63	25
2.36	0.24	2	0.63	M 6	1.00	2.28	1.85	0.59	4	0.50	8
3.15	0.31	2	0.79	M 8	1.32	2.99	2.52	0.79	5	0.63	25

Armar y cotizar.

Instrucciones de montaje/mecanizado de perfiles

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$456.60

Disponibles 2 semanas

en paquetes

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$456.60
50	99	Mex$418.55
100	249	Mex$380.50
≥ 250		Mex$342.45

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.172 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
