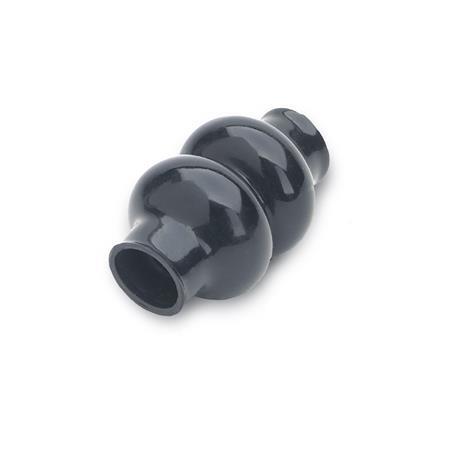

GN 808.1 Camisas protectoras Caucho / plástico, para articulaciones universales DIN 808

Camisas protectoras GN 808.1: Caucho / plástico, para articulaciones universales DIN 808

Tipo: D - Para articulaciones dobles

Descripción del producto

Las camisas protectoras GN 808.1 ofrecen protección para las articulaciones universales contra la suciedad, el polvo y otros residuos.

También se pueden rellenar de grasa, lo que brinda lubricación a largo plazo a los cojinetes de fricción.

Las camisas protectoras se aseguran de cada extremo con dos sujetacables, incluidos pero no montados.

Especificación

Caucho para tipo E
Caucho cloropreno (CR)
Negro

Plástico para tipo D
Cloruro de polivinilo (PVC)
Negro

RoHS

GN 808.1 Camisa protectora de caucho / plástico, para articulaciones universales DIN 808 boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

E	Para articulaciones simples
D	Para articulaciones dobles

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza E - Para articulaciones simples	Número de pieza D - Para articulaciones dobles	d₁ Ø de articulación	d₂ Tipo E	d₃ Tipo E	d₄ Tipo D	d₅ Tipo D	l₁ Tipo E	l₂ Tipo D


16WZBA		0.63	0.59	1.10	-	-	1.34	-
	16WZBB	0.63	-	-	0.63	1.38	-	2.17
22WZBA		0.87	0.81	1.57	-	-	1.77	-
	22WZBB	0.87	-	-	0.79	1.42	-	2.56
25WZBA		0.98	0.96	1.89	-	-	1.97	-
	25WZBB	0.98	-	-	0.94	1.73	-	2.76
28WZBA		1.10	1.08	2.05	-	-	2.20	-
	28WZBB	1.10	-	-	1.10	2.01	-	3.15
32WZBA		1.26	1.20	2.20	-	-	2.56	-
	32WZBB	1.26	-	-	1.26	2.44	-	3.54
36WZBA		1.42	1.40	2.60	-	-	2.83	-
42WZBA		1.65	1.57	2.95	-	-	3.23	-
	42WZBB	1.65	-	-	1.57	2.87	-	4.72
45WZBA		1.77	1.77	3.31	-	-	3.74	-
50WZBA		1.97	1.97	3.62	-	-	4.25	-
	50WZBB	1.97	-	-	1.97	3.54	-	6.10
58WZBA		2.28	2.20	3.94	-	-	4.80	-

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ Ø de articulación	d₂ Tipo E	d₃ Tipo E	d₄ Tipo D	d₅ Tipo D	l₁ Tipo E	l₂ Tipo D

0.63	0.59	1.10	0.63	1.38	1.34	2.17
0.87	0.81	1.57	0.79	1.42	1.77	2.56
0.98	0.96	1.89	0.94	1.73	1.97	2.76
1.10	1.08	2.05	1.10	2.01	2.20	3.15
1.26	1.20	2.20	1.26	2.44	2.56	3.54
1.42	1.40	2.60	-	-	2.83	-
1.65	1.57	2.95	1.57	2.87	3.23	4.72
1.77	1.77	3.31	-	-	3.74	-
1.97	1.97	3.62	1.97	3.54	4.25	6.10
2.28	2.20	3.94	-	-	4.80	-

Armar y cotizar.

Agujeros cruzados GN 110.1 (Pedido especial)

Mostrar / ocultar columnas

d₁ H7 s H11	d₁ H7 s H11	d₂ H11 K / B	d₂ H11 B	d₃	Longitud l K / V	Longitud l B

6	-	2	2	M 3	4	4
8	-	3	3	M 5	5.5	5.5
10	-	3	4	M 5	5.5	6
12	14	4	5	M 6	6.5	7
16	18	5	6	M 6	8	9
20	-	5	8	M 6	8	10
22	-	6	8	M 6	10	10
25	-	6	10	M 8	10	14
30	32	6	12	M 8	14	16
35	-	6	12	M 8	16	16

Los agujeros cruzados en ejes de articulación universal y en ejes universales son adecuados para realizar conexiones entre eje y núcleo con un pasador o un tornillo prisionero. Para los agujeros con ranura o cuadrados, sirven para asegurar la posición axial de la articulación universal y el eje. El agujero del pasador d2 con tolerancia H11 está diseñado para el uso con pasadores con muelle en espiral.
La posición de los agujeros cruzados / roscas cruzadas en relación con la ranura / cuadrado o las juntas universales se muestra en la vista general.
Para pedir el orificio transversal GN 110.1, llame a nuestro equipo de ventas:

USA: +1-800-877-8351
México: +52(81)2721-4021
Canadá: +1-800-397-6993

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$1,108.00

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

No price breaks available.

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.022 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
