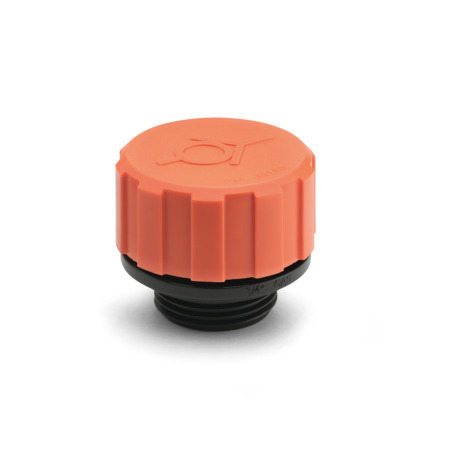

Tapones con respiradero y válvula EN 774.2

Original design SFW-P. / SFW-P+a

Tipo: A - Sin varilla de nivel

Marcas de nivel de líquido / longitudes especiales GN 109 Características del plástico

Descripción del producto

Los tapones con respiradero y válvula EN 774.2 se utilizan cuando la ventilación debe realizarse únicamente al rebasarse por exceso o defecto una cierta presión de apertura. Puede encontrar más detalles sobre el funcionamiento y los criterios de aplicación en la Descripción funcional.

Los tapones con respiradero y válvula se pueden cerrar mediante una rosca o combinar con una malla filtrante (EN 664 o EN 664.1). Se pueden aplicar fácilmente líneas de marcado en la superficie de la varilla de nivel para vigilar el nivel de llenado.

Especificación

Carcasa
Plástico, poliamida (PA)

Parte superior (tapón)
Naranja, RAL 2004, acabado mate
Parte inferior (parte roscada)
Negro, acabado mate

Junta
Goma de acrilonitrilo butadieno (NBR)

Filtro de aire
Poliéster
Filtrado 10 µm

Varilla de nivel para el tipo B
Acero, fosfatado

Temperatura de trabajo
-22 °F a 212 °F (-30 °C a +100 °C)

RoHS

Accesorio

EN 664 Filtros de llenado (para instalación vertical)
EN 664.1 Filtros de llenado (para montaje lateral)
