Soportes de nivelación «Level-It»™ LPSO

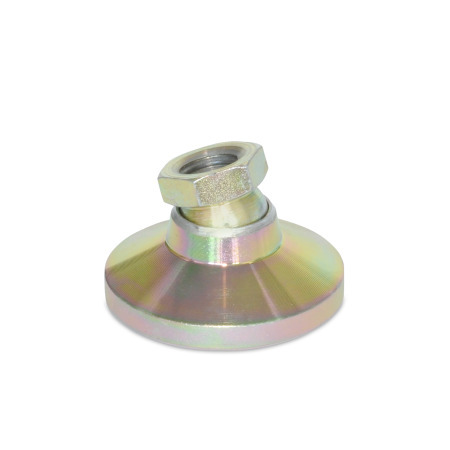

Tipo: A1 - Base de acero, zincado amarillo

Descripción del producto

Los soportes de nivelación «Level-It» LPSO giran 10° a 15° a todos los lados de la línea central para ajustarse a superficies desiguales, se utilizan para nivelar herramientas de maquinaria, soportes electrónicos, bancos, etc. El diseño de base con gran diámetro asegura un soporte sólido.

Estos soportes de nivelación fueron desarrollados para aplicaciones donde es necesario retirar fácilmente el soporte; se requiere fijar un espárrago más largo de lo normal, o el equipo ya tiene un espárrago fijo en él.

A fin de garantizar el tamaño de soporte de nivelación adecuado, divida el peso de la máquina entre el número de soportes requeridos. Esto será equivalente a los kilogramos o carga por soporte.

Especificación

Tipo A1 / A2
- Base
  Acero, zincado amarillo o acabado de óxido negro
- Zócalo roscado
  Acero, endurecido

Tipo A3 / A4
- Base
  Plástico Delrin^®
  Resistente a temperaturas de hasta
  180 °F (82 °C)
- Zócalo roscado
  Acero, endurecido, zincado amarillo

RoHS

Bajo pedido

Almohadilla de elastómero antideslizante
Base de plástico Delrin^® moldeada en tamaños adicionales
Para ciertas cantidades mínimas, existen modificaciones tales como agujeros de montaje, longitudes de los espárragos personalizadas y otras versiones de chapado

LPSO Soportes de nivelación «Level-It»™, tipo zócalo roscado de acero, roscas en pulgadas boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

A1	Base de acero, zincado amarillo
A2	Base de acero, acabado en óxido negro
A3	Base sólida de plástico Delrin^®
A4	Base moldeada de plástico Delrin^®

Tipo: A1 - Base de acero, zincado amarillo

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁	d₂	l₁	l₂	A/F	t mín.	Carga máx. Base de acero	Base de plástico Delrin^®

1TLVT	0.75	10 x 32	0.53	0.100	0.375	0.17	700 lbf (3113.75 N)	150 lbf (667.23 N)
3TLVT	1.00	1/4 x 20	0.70	0.141	0.500	0.31	1000 lbf (4448.22 N)	200 lbf (889.64 N)
4TLVT	1.00	1/4 x 28	0.70	0.141	0.500	0.31	775 lbf (3447.37 N)	125 lbf (556.02 N)
5TLVT	1.25	5/16 x 18	0.88	0.170	0.625	0.38	2500 lbf (11120.55 N)	250 lbf (1112.05 N)
17TLVT	1.25	5/16 x 24	0.88	0.170	0.625	0.38	2150 lbf (9563.67 N)	200 lbf (889.64 N)
6TLVT	1.25	3/8 x 16	0.88	0.170	0.625	0.38	3750 lbf (16680.83 N)	300 lbf (1334.46 N)
7TLVT	1.25	3/8 x 24	0.88	0.170	0.625	0.38	3300 lbf (14679.13 N)	250 lbf (1112.05 N)
8TLVT	1.88	1/2 x 13	1.13	0.250	0.750	0.44	5000 lbf (22241.1 N)	700 lbf (3113.75 N)
9TLVT	1.88	1/2 x 20	1.13	0.250	0.750	0.44	4000 lbf (17792.89 N)	625 lbf (2780.13 N)
10TLVT	2.50	5/8 x 11	1.25	0.350	0.875	0.45	6000 lbf (26689.32 N)	1200 lbf (5337.86 N)
13TLVT	2.50	5/8 x 18	1.25	0.350	0.875	0.45	5000 lbf (22241.11 N)	1100 lbf (4893.04 N)
11TLVT	3.00	3/4 x 10	1.50	0.410	1.062	0.65	7400 lbf (32916.84 N)	1800 lbf (8006.79 N)
19TLVT	3.00	3/4 x 16	1.50	0.410	1.062	0.65	6200 lbf (27578.97 N)	1650 lbf (7339.56 N)
21TLVT	4.00	7/8 x 14	1.88	0.440	1.375	0.81	13500 lbf (60050.99 N)	1950 lbf (8674.03 N)
20TLVT	4.00	7/8 x 9	1.88	0.440	1.375	0.81	15000 lbf (66723.32 N)	1700 lbf (7561.97 N)
12TLVT	4.00	1 x 8	1.88	0.440	1.375	0.81	20000 lbf (88964.43 N)	2400 lbf (10675.73 N)
22TLVT	4.00	1 x 12	1.88	0.440	1.375	0.81	18000 lbf (80067.99 N)	2250 lbf (10008.49 N)
16TLVT	6.00	1 1/4 x 7	2.75	0.750	1.875	1.00	43000 lbf (191273.53 N)	3600 lbf (16013.59 N)

Tipo: A2 - Base de acero, acabado en óxido negro

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁	d₂	l₁	l₂	A/F	t mín.	Carga máx. Base de acero	Base de plástico Delrin^®

1TLOB	0.75	10 x 32	0.53	0.100	0.375	0.17	700 lbf (3113.75 N)	150 lbf (667.23 N)
3TLOB	1.00	1/4 x 20	0.70	0.141	0.500	0.31	1000 lbf (4448.22 N)	200 lbf (889.64 N)
4TLOB	1.00	1/4 x 28	0.70	0.141	0.500	0.31	775 lbf (3447.37 N)	125 lbf (556.02 N)
5TLOB	1.25	5/16 x 18	0.88	0.170	0.625	0.38	2500 lbf (11120.55 N)	250 lbf (1112.05 N)
17TLOB	1.25	5/16 x 24	0.88	0.170	0.625	0.38	2150 lbf (9563.67 N)	200 lbf (889.64 N)
6TLOB	1.25	3/8 x 16	0.88	0.170	0.625	0.38	3750 lbf (16680.83 N)	300 lbf (1334.46 N)
7TLOB	1.25	3/8 x 24	0.88	0.170	0.625	0.38	3300 lbf (14679.13 N)	250 lbf (1112.05 N)
8TLOB	1.88	1/2 x 13	1.13	0.250	0.750	0.44	5000 lbf (22241.1 N)	700 lbf (3113.75 N)
9TLOB	1.88	1/2 x 20	1.13	0.250	0.750	0.44	4000 lbf (17792.89 N)	625 lbf (2780.13 N)
10TLOB	2.50	5/8 x 11	1.25	0.350	0.875	0.45	6000 lbf (26689.32 N)	1200 lbf (5337.86 N)
13TLOB	2.50	5/8 x 18	1.25	0.350	0.875	0.45	5000 lbf (22241.11 N)	1100 lbf (4893.04 N)
11TLOB	3.00	3/4 x 10	1.50	0.410	1.062	0.65	7400 lbf (32916.84 N)	1800 lbf (8006.79 N)
19TLOB	3.00	3/4 x 16	1.50	0.410	1.062	0.65	6200 lbf (27578.97 N)	1650 lbf (7339.56 N)
21TLOB	4.00	7/8 x 14	1.88	0.440	1.375	0.81	13500 lbf (60050.99 N)	1950 lbf (8674.03 N)
20TLOB	4.00	7/8 x 9	1.88	0.440	1.375	0.81	15000 lbf (66723.32 N)	1700 lbf (7561.97 N)
12TLOB	4.00	1 x 8	1.88	0.440	1.375	0.81	20000 lbf (88964.43 N)	2400 lbf (10675.73 N)
22TLOB	4.00	1 x 12	1.88	0.440	1.375	0.81	18000 lbf (80067.99 N)	2250 lbf (10008.49 N)
16TLOB	6.00	1 1/4 x 7	2.75	0.750	1.875	1.00	43000 lbf (191273.53 N)	3600 lbf (16013.59 N)

Tipo: A3 - Base sólida de plástico Delrin^®^

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁	d₂	l₁	l₂	A/F	t mín.	Carga máx. Base de acero	Base de plástico Delrin^®

1TLVT/DN	0.75	10 x 32	0.53	0.100	0.375	0.17	700 lbf (3113.75 N)	150 lbf (667.23 N)
3TLVT/DN	1.00	1/4 x 20	0.70	0.141	0.500	0.31	1000 lbf (4448.22 N)	200 lbf (889.64 N)
4TLVT/DN	1.00	1/4 x 28	0.70	0.141	0.500	0.31	775 lbf (3447.37 N)	125 lbf (556.02 N)
5TLVT/DN	1.25	5/16 x 18	0.88	0.170	0.625	0.38	2500 lbf (11120.55 N)	250 lbf (1112.05 N)
17TLVT/DN	1.25	5/16 x 24	0.88	0.170	0.625	0.38	2150 lbf (9563.67 N)	200 lbf (889.64 N)
6TLVT/DN	1.25	3/8 x 16	0.88	0.170	0.625	0.38	3750 lbf (16680.83 N)	300 lbf (1334.46 N)
7TLVT/DN	1.25	3/8 x 24	0.88	0.170	0.625	0.38	3300 lbf (14679.13 N)	250 lbf (1112.05 N)
8TLVT/DN	1.88	1/2 x 13	1.13	0.250	0.750	0.44	5000 lbf (22241.1 N)	700 lbf (3113.75 N)
9TLVT/DN	1.88	1/2 x 20	1.13	0.250	0.750	0.44	4000 lbf (17792.89 N)	625 lbf (2780.13 N)
10TLVT/DN	2.50	5/8 x 11	1.25	0.350	0.875	0.45	6000 lbf (26689.32 N)	1200 lbf (5337.86 N)
13TLVT/DN	2.50	5/8 x 18	1.25	0.350	0.875	0.45	5000 lbf (22241.11 N)	1100 lbf (4893.04 N)
11TLVT/DN	3.00	3/4 x 10	1.50	0.410	1.062	0.65	7400 lbf (32916.84 N)	1800 lbf (8006.79 N)
19TLVT/DN	3.00	3/4 x 16	1.50	0.410	1.062	0.65	6200 lbf (27578.97 N)	1650 lbf (7339.56 N)
21TLVT/DN	4.00	7/8 x 14	1.88	0.440	1.375	0.81	13500 lbf (60050.99 N)	1950 lbf (8674.03 N)
20TLVT/DN	4.00	7/8 x 9	1.88	0.440	1.375	0.81	15000 lbf (66723.32 N)	1700 lbf (7561.97 N)
12TLVT/DN	4.00	1 x 8	1.88	0.440	1.375	0.81	20000 lbf (88964.43 N)	2400 lbf (10675.73 N)
22TLVT/DN	4.00	1 x 12	1.88	0.440	1.375	0.81	18000 lbf (80067.99 N)	2250 lbf (10008.49 N)
16TLVT/DN	6.00	1 1/4 x 7	2.75	0.750	1.875	1.00	43000 lbf (191273.53 N)	3600 lbf (16013.59 N)

Tipo: A4 - Base moldeada de plástico Delrin^®^

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁	d₂	l₁	l₂	A/F	t mín.	Carga máx. Base de acero	Base de plástico Delrin^®

5TLVT/MB	1.25	5/16 x 18	0.88	0.170	0.625	0.38	2500 lbf (11120.55 N)	250 lbf (1112.05 N)
17TLVT/MB	1.25	5/16 x 24	0.88	0.170	0.625	0.38	2150 lbf (9563.67 N)	200 lbf (889.64 N)
6TLVT/MB	1.25	3/8 x 16	0.88	0.170	0.625	0.38	3750 lbf (16680.83 N)	300 lbf (1334.46 N)
7TLVT/MB	1.25	3/8 x 24	0.88	0.170	0.625	0.38	3300 lbf (14679.13 N)	250 lbf (1112.05 N)
8TLVT/MB	1.88	1/2 x 13	1.13	0.250	0.750	0.44	5000 lbf (22241.1 N)	700 lbf (3113.75 N)
9TLVT/MB	1.88	1/2 x 20	1.13	0.250	0.750	0.44	4000 lbf (17792.89 N)	625 lbf (2780.13 N)
10TLVT/MB	2.50	5/8 x 11	1.25	0.350	0.875	0.45	6000 lbf (26689.32 N)	1200 lbf (5337.86 N)
13TLVT/MB	2.50	5/8 x 18	1.25	0.350	0.875	0.45	5000 lbf (22241.11 N)	1100 lbf (4893.04 N)
11TLVT/MB	3.00	3/4 x 10	1.50	0.410	1.062	0.65	7400 lbf (32916.84 N)	1800 lbf (8006.79 N)
19TLVT/MB	3.00	3/4 x 16	1.50	0.410	1.062	0.65	6200 lbf (27578.97 N)	1650 lbf (7339.56 N)

Mostrar / ocultar columnas

Medidas en pulgadas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂	l₁	l₂	A/F	t mín.	Carga máx. Base de acero	Base de plástico Delrin^®

0.75	10 x 32	0.53	0.100	0.375	0.17	700 lbf (3113.75 N)	150 lbf (667.23 N)
1.00	1/4 x 20	0.70	0.141	0.500	0.31	1000 lbf (4448.22 N)	200 lbf (889.64 N)
1.00	1/4 x 28	0.70	0.141	0.500	0.31	775 lbf (3447.37 N)	125 lbf (556.02 N)
1.25	5/16 x 18	0.88	0.170	0.625	0.38	2500 lbf (11120.55 N)	250 lbf (1112.05 N)
1.25	5/16 x 24	0.88	0.170	0.625	0.38	2150 lbf (9563.67 N)	200 lbf (889.64 N)
1.25	3/8 x 16	0.88	0.170	0.625	0.38	3750 lbf (16680.83 N)	300 lbf (1334.46 N)
1.25	3/8 x 24	0.88	0.170	0.625	0.38	3300 lbf (14679.13 N)	250 lbf (1112.05 N)
1.88	1/2 x 13	1.13	0.250	0.750	0.44	5000 lbf (22241.1 N)	700 lbf (3113.75 N)
1.88	1/2 x 20	1.13	0.250	0.750	0.44	4000 lbf (17792.89 N)	625 lbf (2780.13 N)
2.50	5/8 x 11	1.25	0.350	0.875	0.45	6000 lbf (26689.32 N)	1200 lbf (5337.86 N)
2.50	5/8 x 18	1.25	0.350	0.875	0.45	5000 lbf (22241.11 N)	1100 lbf (4893.04 N)
3.00	3/4 x 10	1.50	0.410	1.062	0.65	7400 lbf (32916.84 N)	1800 lbf (8006.79 N)
3.00	3/4 x 16	1.50	0.410	1.062	0.65	6200 lbf (27578.97 N)	1650 lbf (7339.56 N)
4.00	7/8 x 14	1.88	0.440	1.375	0.81	13500 lbf (60050.99 N)	1950 lbf (8674.03 N)
4.00	7/8 x 9	1.88	0.440	1.375	0.81	15000 lbf (66723.32 N)	1700 lbf (7561.97 N)
4.00	1 x 8	1.88	0.440	1.375	0.81	20000 lbf (88964.43 N)	2400 lbf (10675.73 N)
4.00	1 x 12	1.88	0.440	1.375	0.81	18000 lbf (80067.99 N)	2250 lbf (10008.49 N)
6.00	1 1/4 x 7	2.75	0.750	1.875	1.00	43000 lbf (191273.53 N)	3600 lbf (16013.59 N)

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$103.80

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$145.32
50	99	Mex$133.21
100	249	Mex$121.10
≥ 250		Mex$108.99

Prop 65: -

Por favor contacte a nuestro departamento de ventas para más información.

RoHS: -

En este momento no se dispone de detalles sobre la compatibilidad con RoHS. Póngase en contacto con nuestro departamento de ventas para obtener más información.

Peso: 0.031 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
