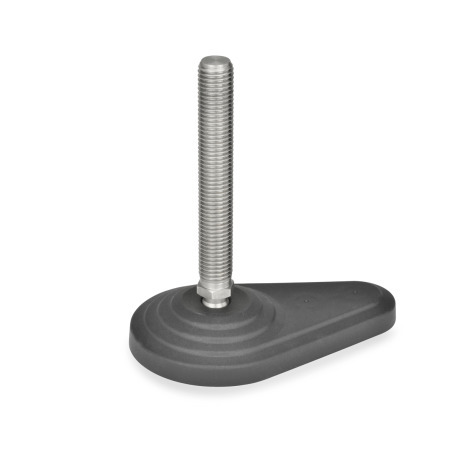

Pies de nivelación EN 445.5

Original design
code: LV.FO-SST

Tipo: A - Sin tuerca, sin almohadilla de caucho

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Instrucciones de uso de EN 445 / EN 445.5 Valores de resistencia de los tornillos Características del plástico Características del acero inoxidable

Descripción del producto

Las patas de nivelación EN 445.5 pueden soportar cargas estáticas elevadas gracias al uso de un material plástico de alta densidad, combinado con un diseño que distribuye la carga sobre una superficie mayor.

Los valores que presenta la tabla en relación con la capacidad de carga estática se ofrecen únicamente a título orientativo y, en caso de sobrepasarse, la pata de plástico puede sufrir una deformación permanente o romperse.

Los valores indicados se han obtenido mediante una serie de pruebas consistentes en someter un número limitado de patas de nivelación a una carga estática vertical durante un periodo de tiempo limitado

Los datos de capacidad de carga son valores recomendados no vinculantes y rechazamos cualquier responsabilidad. No constituyen en modo alguno una garantía general de calidad y estado. El usuario debe determinar en cada caso si un producto es adecuado para el uso previsto.

Los orificios de fijación están cerrados por medio de una capa delgada de plástico, que puede perforarse fácilmente.

Las patas de nivelación EN 445.5 se entregan montadas, pero pueden desmontarse.

Especificación

Placa base
Plástico, poliamida (PA)

Reforzado con fibra de vidrio
Negro, acabado mate
Temperatura de funcionamiento
-22 °F a +212 °F (-30 °C a +100 °C)

Espárrago roscado
Acero inoxidable AISI 303

Tuerca hexagonal ISO 4032
Acero inoxidable AISI 304

Base de caucho (NBR)
70 Shore A, negro

RoHS

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza A - Sin tuerca, sin almohadilla de caucho	Número de pieza B - Con tuerca, sin almohadilla de caucho	Número de pieza AG - Sin tuerca, con almohadilla de caucho	Número de pieza BG - Con tuerca, con almohadilla de caucho	d₁	d₂	l₁	b	d₃	k₁	k₂	l₂	l₃	l₄	A/F	Ø bola	Carga estática (ver información)


445.5-60-M8-43-A	445.5-60-M8-43-B	445.5-60-M8-43-AG	445.5-60-M8-43-BG	2.36	M 8	1.69	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M8-68-A	445.5-60-M8-68-B	445.5-60-M8-68-AG	445.5-60-M8-68-BG	2.36	M 8	2.68	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M10-43-A	445.5-60-M10-43-B	445.5-60-M10-43-AG	445.5-60-M10-43-BG	2.36	M 10	1.69	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M10-68-A	445.5-60-M10-68-B	445.5-60-M10-68-AG	445.5-60-M10-68-BG	2.36	M 10	2.68	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M10-98-A	445.5-60-M10-98-B	445.5-60-M10-98-AG	445.5-60-M10-98-BG	2.36	M 10	3.86	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M12-43-A	445.5-60-M12-43-B	445.5-60-M12-43-AG	445.5-60-M12-43-BG	2.36	M 12	1.69	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M12-68-A	445.5-60-M12-68-B	445.5-60-M12-68-AG	445.5-60-M12-68-BG	2.36	M 12	2.68	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M12-98-A	445.5-60-M12-98-B	445.5-60-M12-98-AG	445.5-60-M12-98-BG	2.36	M 12	3.86	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M14-68-A	445.5-60-M14-68-B	445.5-60-M14-68-AG	445.5-60-M14-68-BG	2.36	M 14	2.68	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M14-98-A	445.5-60-M14-98-B	445.5-60-M14-98-AG	445.5-60-M14-98-BG	2.36	M 14	3.86	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M14-148-A	445.5-60-M14-148-B	445.5-60-M14-148-AG	445.5-60-M14-148-BG	2.36	M 14	5.83	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M16-68-A	445.5-60-M16-68-B	445.5-60-M16-68-AG	445.5-60-M16-68-BG	2.36	M 16	2.68	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.63	0.55	3147 lbf (14 kN)
445.5-60-M16-108-A	445.5-60-M16-108-B	445.5-60-M16-108-AG	445.5-60-M16-108-BG	2.36	M 16	4.25	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.63	0.55	3147 lbf (14 kN)
445.5-60-M16-148-A	445.5-60-M16-148-B	445.5-60-M16-148-AG	445.5-60-M16-148-BG	2.36	M 16	5.83	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.63	0.55	3147 lbf (14 kN)
445.5-60-M16-168-A	445.5-60-M16-168-B	445.5-60-M16-168-AG	445.5-60-M16-168-BG	2.36	M 16	6.61	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.63	0.55	3147 lbf (14 kN)
445.5-80-M8-43-A	445.5-80-M8-43-B	445.5-80-M8-43-AG	445.5-80-M8-43-BG	3.15	M 8	1.69	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3147 lbf (14 kN)
445.5-80-M8-68-A	445.5-80-M8-68-B	445.5-80-M8-68-AG	445.5-80-M8-68-BG	3.15	M 8	2.68	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3147 lbf (14 kN)
445.5-80-M10-43-A	445.5-80-M10-43-B	445.5-80-M10-43-AG	445.5-80-M10-43-BG	3.15	M 10	1.69	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M10-68-A	445.5-80-M10-68-B	445.5-80-M10-68-AG	445.5-80-M10-68-BG	3.15	M 10	2.68	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M10-98-A	445.5-80-M10-98-B	445.5-80-M10-98-AG	445.5-80-M10-98-BG	3.15	M 10	3.86	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M12-43-A	445.5-80-M12-43-B	445.5-80-M12-43-AG	445.5-80-M12-43-BG	3.15	M 12	1.69	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M12-68-A	445.5-80-M12-68-B	445.5-80-M12-68-AG	445.5-80-M12-68-BG	3.15	M 12	2.68	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M12-98-A	445.5-80-M12-98-B	445.5-80-M12-98-AG	445.5-80-M12-98-BG	3.15	M 12	3.86	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M14-68-A	445.5-80-M14-68-B	445.5-80-M14-68-AG	445.5-80-M14-68-BG	3.15	M 14	2.68	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M14-98-A	445.5-80-M14-98-B	445.5-80-M14-98-AG	445.5-80-M14-98-BG	3.15	M 14	3.86	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M14-148-A	445.5-80-M14-148-B	445.5-80-M14-148-AG	445.5-80-M14-148-BG	3.15	M 14	5.83	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M16-68-A	445.5-80-M16-68-B	445.5-80-M16-68-AG	445.5-80-M16-68-BG	3.15	M 16	2.68	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.63	0.55	3597 lbf (16 kN)
445.5-80-M16-108-A	445.5-80-M16-108-B	445.5-80-M16-108-AG	445.5-80-M16-108-BG	3.15	M 16	4.25	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.63	0.55	3597 lbf (16 kN)
445.5-80-M16-148-A	445.5-80-M16-148-B	445.5-80-M16-148-AG	445.5-80-M16-148-BG	3.15	M 16	5.83	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.63	0.55	3597 lbf (16 kN)
445.5-80-M16-168-A	445.5-80-M16-168-B	445.5-80-M16-168-AG	445.5-80-M16-168-BG	3.15	M 16	6.61	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.63	0.55	3597 lbf (16 kN)

d₁	d₂	l₁	b	d₃	k₁	k₂	l₂	l₃	l₄	A/F	Ø bola	Carga estática (ver información)

2.36	M 8	1.69	2.68	-	-	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
2.36	M 10	1.69	2.68	3.86	-	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
2.36	M 12	1.69	2.68	3.86	-	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
2.36	M 14	2.68	3.86	5.83	-	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
2.36	M 16	2.68	4.25	5.83	6.61	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.63	0.55	3147 lbf (14 kN)
3.15	M 8	1.69	2.68	-	-	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3147 lbf (14 kN)
3.15	M 10	1.69	2.68	3.86	-	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
3.15	M 12	1.69	2.68	3.86	-	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
3.15	M 14	2.68	3.86	5.83	-	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
3.15	M 16	2.68	4.25	5.83	6.61	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.63	0.55	3597 lbf (16 kN)

Min	Max	Price
1	6	Mex$446.05
7	99	Mex$429.83
100	249	Mex$405.50
≥ 250		Mex$364.95
