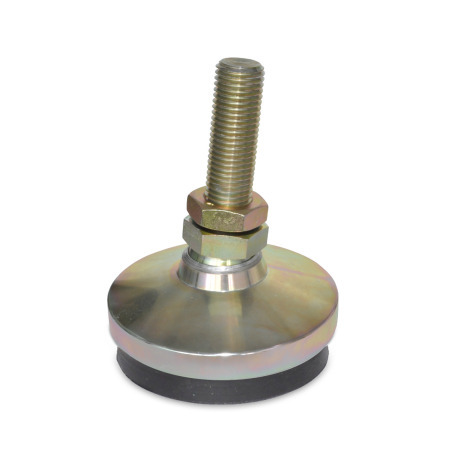

Soportes de nivelación antivibración «Anti-Vibe®» AVM

Tipo: B - Con almohadilla de servicio ligero

Descripción del producto

Los soportes de nivelación antivibración «Anti-Vibe^®» AVM giran 10 a 15° a todos los lados de la línea central para ajustarse a las superficies disparejas.

Utilizados para reducir la vibración transmitida para maquinaria de alta precisión y computarizada. Al usar el soporte que tiene el máximo rango de carga que se acerca al peso específico requerido para sus necesidades, usted puede reducir el 98 % de las vibraciones transmitidas en la mayoría de la maquinaria.

A fin de garantizar el tamaño de soporte de nivelación adecuado, divida el peso de la máquina entre el número de soportes requeridos. Esto será equivalente a los kilogramos o carga por soporte.

Especificación

Base
Acero, zincado amarillo

Espárrago roscado
Acero, zincado amarillo
- Endurecido
- Mecanizado a partir de una barra sólida

RoHS

Bajo pedido

Para ciertas cantidades mínimas, los soportes de nivelación «Anti-Vibe^®» también pueden fabricarse en acero inoxidable

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza B - Con almohadilla de servicio ligero	Número de pieza C - Con almohadilla de servicio medio	Número de pieza D - Con almohadilla de servicio pesado	d₁	d₂	l₁	d₃	l₂	l₃	l₄	A/F	Carga máx. Servicio ligero	Servicio medio	Servicio pesado	Frecuencia natural en Hz Servicio ligero	Servicio medio	Servicio pesado


6T2AVL/LT	6T2AVL/MD	6T2AVL/HVY	1.25	3/8 x 16	2.00	1.102	1.50	0.708	0.177	0.625	50.00 lbf (222.41 N)	100.00 lbf (444.82 N)	995 lbf (4425.98 N)	14	16	14
8T2AVL/LT	8T2AVL/MD	8T2AVL/HVY	1.88	1/2 x 13	2.00	1.713	1.75	0.787	0.177	0.750	120 lbf (533.78 N)	240 lbf (1067.57 N)	2400 lbf (10675.73 N)	14	16	13
10T2AVL/LT	10T2AVL/MD	10T2AVL/HVY	2.50	5/8 x 11	2.00	2.342	1.88	0.846	0.177	0.845	220 lbf (978.6 N)	440 lbf (1957.21 N)	4400 lbf (19572.17 N)	13.5	15	12.5
11T2AVL/LT	11T2AVL/MD	11T2AVL/HVY	3.00	3/4 x 10	2.00	2.677	2.13	0.866	0.177	1.063	325 lbf (1445.67 N)	650 lbf (2891.34 N)	6500 lbf (28913.44 N)	13.5	15	12.5
12T3500AVL/LT	12T3500AVL/MD	12T3500AVL/HVY	4.00	1 x 8	3.50	3.779	2.50	0.866	0.177	1.375	590 lbf (2624.45 N)	1180 lbf (5248.9 N)	11800 lbf (52489.01 N)	13	13.5	11.5
16T4AVL/LT	16T4AVL/MD	16T4AVL/HVY	6.00	1 1/4 x 7	4.00	5.709	2.88	0.750	0.177	1.875	1350 lbf (6005.09 N)	2710 lbf (12054.68 N)	27100 lbf (120546.8 N)	13	13	11

d₁	d₂	l₁	d₃	l₂	l₃	l₄	A/F	Carga máx. Servicio ligero	Servicio medio	Servicio pesado	Frecuencia natural en Hz Servicio ligero	Servicio medio	Servicio pesado

1.25	3/8 x 16	2.00	1.102	1.50	0.708	0.177	0.625	50.00 lbf (222.41 N)	100.00 lbf (444.82 N)	995 lbf (4425.98 N)	14	16	14
1.88	1/2 x 13	2.00	1.713	1.75	0.787	0.177	0.750	120 lbf (533.78 N)	240 lbf (1067.57 N)	2400 lbf (10675.73 N)	14	16	13
2.50	5/8 x 11	2.00	2.342	1.88	0.846	0.177	0.845	220 lbf (978.6 N)	440 lbf (1957.21 N)	4400 lbf (19572.17 N)	13.5	15	12.5
3.00	3/4 x 10	2.00	2.677	2.13	0.866	0.177	1.063	325 lbf (1445.67 N)	650 lbf (2891.34 N)	6500 lbf (28913.44 N)	13.5	15	12.5
4.00	1 x 8	3.50	3.779	2.50	0.866	0.177	1.375	590 lbf (2624.45 N)	1180 lbf (5248.9 N)	11800 lbf (52489.01 N)	13	13.5	11.5
6.00	1 1/4 x 7	4.00	5.709	2.88	0.750	0.177	1.875	1350 lbf (6005.09 N)	2710 lbf (12054.68 N)	27100 lbf (120546.8 N)	13	13	11

Número de pieza

Total (sin IVA)

Mex$426.00

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$596.40
50	99	Mex$546.70
100	249	Mex$497.00
≥ 250		Mex$447.30

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: -

Si el peso no figura en la lista, póngase en contacto con nuestro departamento de ventas para obtener más información.
