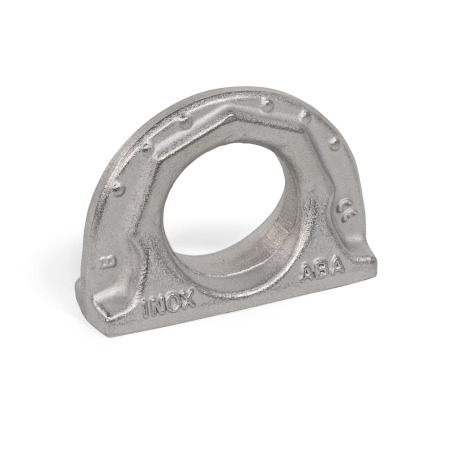

GN 589.5 Puntos de elevación Acero inoxidable, soldable

acero-inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable.
Hoja de la norma GN 589.5 Imprimir esta página Instrucciones de uso GN 589 / GN 589.5

Descripción del producto

Los puntos de elevación soldables GN 589 se caracterizan por su bajo peso de instalación.

Proporcionan una alta resistencia dinámica y estática y se pueden cargar desde cualquier dirección con seguridad aprobada (factor de seguridad 4).

Los valores nominales de capacidad de carga en la tabla son para las condiciones de carga más desfavorables enlistadas, y también están marcados claramente en el punto de elevación.

Los puntos de elevación GN 589 cumplen con la directiva de maquinaria 2006/42/EG.

Especificación

Acero inoxidable Material alemán n.º 1.6541

  • Forjado
  • Sometido a ensayo de tracción electromagnética 100 % según EN 1677
  • Pasivado por decapado

RoHS

GN 589.5 Puntos de elevación de acero inoxidable, soldable boceto
Ocultar dibujo técnico
GN 589.5 Puntos de elevación de acero inoxidable, soldable boceto

Opciones del artículo / Tabla
Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
bdh1h2k1k2Carga nominal (WLL)
en toneladas métricas		Fuerza de amarre
máx. permisible
en daN (LC)
2.761.261.501.970.470.870.81600
3.941.381.632.240.631.181.63200
5.391.972.323.150.911.612.75400

Armar y cotizar.
Ancho b
Ancho b

Capacidad de carga
33892310-4725-440c-ade0-e63a12902418
Mostrar / ocultar columnas
bF1
max. en t		F2
max. en t
700.83
1001.65
1372.77.5

Duración de servicio / vida útil / instrucciones de seguridad
94b57924-eae1-4bb0-aee5-d0ea85de62d8

  1. Las marcas de desgaste permiten comprobar el desgaste del punto de anclaje. Si éstas coinciden con el contorno exterior o el contorno del orificio, se ha alcanzado el final de la vida útil del punto de anclaje, lo que también se denomina madurez de descarte.

  2. Si el punto de anclaje está doblado o presenta daños o grietas, ya no es seguro seguir utilizándolo y, por lo tanto, no debe usarse.

En ambos casos, el punto de anclaje debe sustituirse.

Instrucciones de fijación / soldadura
15cc4b37-e5f4-49c2-b423-990e856c5e29
Mostrar / ocultar columnas
ba
Tamaño del cordón de soldadura
703
1004
1376
1727
2288

La soldadura debe ser realizada por un soldador certificado según la norma EN 287-1.
Los valores de carga especificados se aplican a una temperatura de funcionamiento de -40 °F a +392 °F (-40 °C a +200 °C). Capacidad de carga a temperaturas mayores bajo pedido.

En el manual de instrucciones encontrará también información y notas importantes. Forma parte del volumen de suministro y puede descargarse en formato PDF en la sección de descargas.

Pieza seleccionada (Cómo hacer un pedido)

Total (sin IVA)
Mex$5,607.00
Disponibles 2 semanas
Crear lista de proyectos
Guardar como favorito.
Recomiende un producto.

Introduzca el código que puede encontrar en la imagen.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).
MinMaxPrice
14Mex$5,607.00
59Mex$5,139.75
1024Mex$4,672.50
≥ 25Mex$4,205.25
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.440 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Datos de CAD

Otros formatos de datos

Ingreso rápido

Para descargar los datos de CAD, introduzca su dirección de correo electrónico. Nos complacería que usted estuviera completamente registrado en «Mi Winco».

Introduzca el código que puede encontrar en la imagen.

Tutorial de descarga de CAD Acerca las descargas de datos de CAD

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

GN 589.5-70GN 589.5-100GN 589.5-137
