GN 452 Soportes de absorción de vibración / impacto Caucho, tipo cilíndrico, con componentes de acero inoxidable

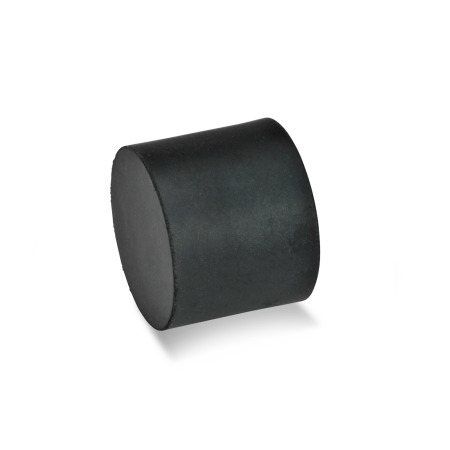

Soportes de absorción de vibración / impacto GN 452: Caucho, tipo cilíndrico, con componentes de acero inoxidable
Tipo: E - Con agujero roscado
acero-inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable.
Instrucciones técnicas amortiguadores / amortiguadores de caucho Características de resistencia Características del plástico Características del acero inoxidable

Descripción del producto

Los soportes de absorción de vibración/impacto GN 452 se utilizan como topes finales para movimientos lineales o como elementos de soporte para equipos.

Absorben la energía de impacto durante las colisiones, evitando daños debidos a las vibraciones intensas, y minimizan el rebote. También reducen el ruido y las vibraciones dañinas.

Especificación

Caucho
Caucho natural (NR), negro

  • Vulcanizado hasta la chapa de cubierta
  • Temperatura de trabajo
    -40 °F a +176 °F (-40 °C a +80 °C)
  • Dureza Shore A±5
    • Medio55
    • Duro70*

Placas de cubierta / insertos roscado / espárragos roscado
Acero inoxidable AISI 304

RoHS

Bajo pedido

  • Caucho de color gris
  • Versiones con dureza Shore 40
GN 452 Soportes de absorción de vibración / impacto de caucho, tipo cilíndrico, con componentes de acero inoxidable boceto
Ocultar dibujo técnico
GN 452 Soportes de absorción de vibración / impacto de caucho, tipo cilíndrico, con componentes de acero inoxidable boceto

Opciones del artículo / Tabla

Tipo

ECon agujero roscado
SCon espárrago roscado
Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
d1h
Tipo E
Tipo S		d2Longitud lst
0.310.310.51----0.310.51-----M 30.240.040.12
0.390.390.59----0.390.590.79----M 40.390.050.16
0.590.590.79----0.390.590.791.18---M 40.390.060.16
0.790.590.790.981.18--0.310.390.590.790.981.18-M 60.710.080.24
0.980.590.790.981.18--0.590.790.981.18---M 60.710.080.24
1.180.590.791.181.57--0.590.790.981.181.57--M 80.790.080.31
1.570.791.181.571.97--0.790.981.181.501.57--M 80.910.080.31
1.570.79-----0.790.981.381.571.77--M 100.910.080.39
1.970.791.181.381.571.771.970.790.981.181.381.571.771.97M 101.100.080.31
2.361.181.571.97---0.790.981.421.571.772.36-M 101.100.080.31
2.761.181.571.772.17--1.181.381.571.972.172.76-M 101.100.120.31
2.950.981.181.571.972.17-0.981.571.97----M 121.460.120.43
3.15------1.181.573.15----M 141.460.12-
3.941.571.972.172.36--1.571.972.36----M 161.610.120.55
4.922.172.95----2.172.95-----M 161.610.120.55
*Tamaño no disponible en stock con dureza Shore 70; se requiere una cantidad mínima de pedido.

Armar y cotizar.
Diámetro externo d1
Altura h (Tipo E)
Altura h (Tipo S)
Rosca d2
Tipo


Dureza


Diámetro externo d1
Altura h (Tipo E)
Altura h (Tipo S)
Rosca d2
Tipo


Dureza


Instrucciones técnicas
f59a341a-6f8d-44f7-a416-38eb26fd88ff

Los amortiguadores y amortiguadores de caucho funcionan mejor absorbiendo fuerzas compresivas. Las cargas de tensión, cizalladura, flexión y torsión se pueden absorber con limitaciones, pero afectan negativamente a la vida útil. La información sobre la capacidad de carga en la hoja de datos normalizados o en la sección técnica contiene valores orientativos no vinculantes. Si se superan estos valores, también puede producirse una reducción de la vida útil o un fallo inmediato de la pieza.

Los ejemplos muestran cómo modificar un diseño para convertir situaciones de carga desfavorables en disposiciones favorables con carga compresiva.

La vida útil de los elementos de elastómero puede reducirse debido a las condiciones del entorno, tales como la radiación UV, las inclemencias meteorológicas, los hidrocarburos y las sustancias químicas, así como el envejecimiento. Una colocación y protección adecuadas aumentarán la vida útil.

Ejemplos de construcción

Desfavorable

Favorable
6ecd5af9-5685-4032-8177-f30409240f71 bc2813b2-50ab-43c8-8d8a-d0da38016199
2da6de17-7f53-4871-9a11-f9da6716a45b c432a895-d14c-4d00-b726-a700e0244629

Pieza seleccionada (Cómo hacer un pedido)

Total (sin IVA)
Mex$61.20
Disponibles 2 semanas
Crear lista de proyectos
Guardar como favorito.
Recomiende un producto.
Tome nota de nuestros descuentos por cantidad (pesos mexicanos).
MinMaxPrice
149Mex$61.20
5099Mex$56.10
100249Mex$51.00
≥ 250Mex$45.90
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.002 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
