GN 351 Soportes aisladores de vibración Caucho, tipo cilíndrico, con componentes de acero

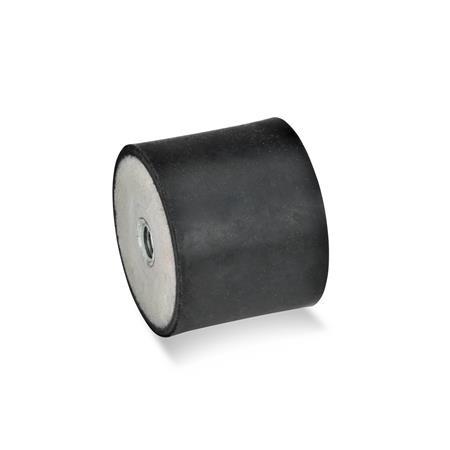

Soportes aisladores de vibración GN 351: Caucho, tipo cilíndrico, con componentes de acero

Tipo: EE - Con dos agujeros roscados

Instrucciones técnicas amortiguadores / amortiguadores de caucho Características de resistencia Características del plástico

Descripción del producto

Los soportes aisladores de vibración GN 351.1 son adecuados para el montaje antivibración de máquinas tales como motores, compresores y bombas.

Especificación

Caucho
Caucho natural (NR), negro

Vulcanizado hasta la chapa de cubierta
Temperatura de trabajo
-40 °F a 176 °F (-40 °C a +80 °C)
Dureza Shore A±5
- Blando40
- Medio55
- Duro70

Placas de cubierta / insertos roscados / espárragos roscados
Acero, zincado, acabado pasivado azul

RoHS

Bajo pedido

Caucho de color gris

GN 351 Soportes aisladores de vibración de caucho, tipo cilíndrico, con componentes de acero boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

EE	Con dos agujeros roscados
ES	Con agujero roscado / espárrago
SS	Con dos espárragos

Número de pieza 40 - Blando	Número de pieza 55 - Medio	Número de pieza 70 - Duro	d₁	h Tipo EE	Tipo ES	Tipo SS	d₂	Longitud l	s	t ≈

351-6-7-M3-ES-40	351-6-7-M3-ES-55	351-6-7-M3-ES-70	0.24	-	0.28	-	M 3	0.24	0.03	0.12
351-8-8-M3-ES-40	351-8-8-M3-ES-55	351-8-8-M3-ES-70	0.31	-	0.31	-	M 3	0.24	0.04	0.12
351-8-13-M3-ES-40	351-8-13-M3-ES-55	351-8-13-M3-ES-70	0.31	-	0.51	-	M 3	0.24	0.04	0.12
351-10-10-M4-ES-40	351-10-10-M4-ES-55	351-10-10-M4-ES-70	0.39	-	0.39	-	M 4	0.39	0.05	0.16
351-10-15-M4-ES-40	351-10-15-M4-ES-55	351-10-15-M4-ES-70	0.39	-	0.59	-	M 4	0.39	0.05	0.16
351-10-20-M4-ES-40	351-10-20-M4-ES-55	351-10-20-M4-ES-70	0.39	-	0.79	-	M 4	0.39	0.05	0.16
351-15-10-M4-ES-40	351-15-10-M4-ES-55	351-15-10-M4-ES-70	0.59	-	0.39	-	M 4	0.39	0.06	0.16
351-15-15-M4-ES-40	351-15-15-M4-ES-55	351-15-15-M4-ES-70	0.59	-	0.59	-	M 4	0.39	0.06	0.16
351-15-20-M4-ES-40	351-15-20-M4-ES-55	351-15-20-M4-ES-70	0.59	-	0.79	-	M 4	0.39	0.06	0.16
351-15-25-M4-ES-40	351-15-25-M4-ES-55	351-15-25-M4-ES-70	0.59	-	0.98	-	M 4	0.39	0.06	0.16
351-15-30-M4-ES-40	351-15-30-M4-ES-55	351-15-30-M4-ES-70	0.59	-	1.18	-	M 4	0.39	0.06	0.16
351-20-15-M6-ES-40	351-20-15-M6-ES-55	351-20-15-M6-ES-70	0.79	-	0.59	-	M 6	0.71	0.08	0.24
351-20-20-M6-ES-40	351-20-20-M6-ES-55	351-20-20-M6-ES-70	0.79	-	0.79	-	M 6	0.71	0.08	0.24
351-20-25-M6-ES-40	351-20-25-M6-ES-55	351-20-25-M6-ES-70	0.79	-	0.98	-	M 6	0.71	0.08	0.24
351-20-30-M6-ES-40	351-20-30-M6-ES-55	351-20-30-M6-ES-70	0.79	-	1.18	-	M 6	0.71	0.08	0.24
351-25-15-M6-ES-40	351-25-15-M6-ES-55	351-25-15-M6-ES-70	0.98	-	0.59	-	M 6	0.71	0.08	0.24
351-25-20-M6-ES-40	351-25-20-M6-ES-55	351-25-20-M6-ES-70	0.98	-	0.79	-	M 6	0.71	0.08	0.24
351-25-30-M6-ES-40	351-25-30-M6-ES-55	351-25-30-M6-ES-70	0.98	-	1.18	-	M 6	0.71	0.08	0.24
351-30-15-M8-ES-40	351-30-15-M8-ES-55	351-30-15-M8-ES-70	1.18	-	0.59	-	M 8	0.79	0.08	0.31
351-30-20-M8-ES-40	351-30-20-M8-ES-55	351-30-20-M8-ES-70	1.18	-	0.79	-	M 8	0.79	0.08	0.31
351-30-25-M8-ES-40	351-30-25-M8-ES-55	351-30-25-M8-ES-70	1.18	-	0.98	-	M 8	0.79	0.08	0.31
351-30-30-M8-ES-40	351-30-30-M8-ES-55	351-30-30-M8-ES-70	1.18	-	1.18	-	M 8	0.79	0.08	0.31
351-30-40-M8-ES-40	351-30-40-M8-ES-55	351-30-40-M8-ES-70	1.18	-	1.57	-	M 8	0.79	0.08	0.31
351-40-20-M8-ES-40	351-40-20-M8-ES-55	351-40-20-M8-ES-70	1.57	-	0.79	-	M 8	0.91	0.08	0.31
351-40-30-M8-ES-40	351-40-30-M8-ES-55	351-40-30-M8-ES-70	1.57	-	1.18	-	M 8	0.91	0.08	0.31
351-40-40-M8-ES-40	351-40-40-M8-ES-55	351-40-40-M8-ES-70	1.57	-	1.57	-	M 8	0.91	0.08	0.31
351-40-20-M10-ES-40	351-40-20-M10-ES-55	351-40-20-M10-ES-70	1.57	-	0.79	-	M 10	0.91	0.08	0.31
351-40-28-M10-ES-40	351-40-28-M10-ES-55	351-40-28-M10-ES-70	1.57	-	1.10	-	M 10	0.91	0.08	0.31
351-40-35-M10-ES-40	351-40-35-M10-ES-55	351-40-35-M10-ES-70	1.57	-	1.38	-	M 10	0.91	0.08	0.31
351-40-40-M10-ES-40	351-40-40-M10-ES-55	351-40-40-M10-ES-70	1.57	-	1.57	-	M 10	0.91	0.08	0.31
351-50-20-M10-ES-40	351-50-20-M10-ES-55	351-50-20-M10-ES-70	1.97	-	0.79	-	M 10	1.10	0.08	0.39
351-50-25-M10-ES-40	351-50-25-M10-ES-55	351-50-25-M10-ES-70	1.97	-	0.98	-	M 10	1.10	0.08	0.39
351-50-30-M10-ES-40	351-50-30-M10-ES-55	351-50-30-M10-ES-70	1.97	-	1.18	-	M 10	1.10	0.08	0.39
351-50-35-M10-ES-40	351-50-35-M10-ES-55	351-50-35-M10-ES-70	1.97	-	1.38	-	M 10	1.10	0.08	0.39
351-50-40-M10-ES-40	351-50-40-M10-ES-55	351-50-40-M10-ES-70	1.97	-	1.57	-	M 10	1.10	0.08	0.39
351-50-45-M10-ES-40	351-50-45-M10-ES-55	351-50-45-M10-ES-70	1.97	-	1.77	-	M 10	1.10	0.08	0.39
351-50-50-M10-ES-40	351-50-50-M10-ES-55	351-50-50-M10-ES-70	1.97	-	1.97	-	M 10	1.10	0.08	0.39
351-60-30-M10-ES-40	351-60-30-M10-ES-55	351-60-30-M10-ES-70	2.36	-	1.18	-	M 10	1.10	0.08	0.39
351-60-35-M10-ES-40	351-60-35-M10-ES-55	351-60-35-M10-ES-70	2.36	-	1.38	-	M 10	1.10	0.08	0.39
351-60-40-M10-ES-40	351-60-40-M10-ES-55	351-60-40-M10-ES-70	2.36	-	1.57	-	M 10	1.10	0.08	0.39
351-60-50-M10-ES-40	351-60-50-M10-ES-55	351-60-50-M10-ES-70	2.36	-	1.97	-	M 10	1.10	0.08	0.39
351-70-30-M10-ES-40	351-70-30-M10-ES-55	351-70-30-M10-ES-70	2.76	-	1.18	-	M 10	1.10	0.12	0.39
351-70-45-M10-ES-40	351-70-45-M10-ES-55	351-70-45-M10-ES-70	2.76	-	1.77	-	M 10	1.10	0.12	0.39
351-70-50-M10-ES-40	351-70-50-M10-ES-55	351-70-50-M10-ES-70	2.76	-	1.97	-	M 10	1.10	0.12	0.39
351-70-70-M10-ES-40	351-70-70-M10-ES-55	351-70-70-M10-ES-70	2.76	-	2.76	-	M 10	1.10	0.12	0.39
351-75-25-M12-ES-40	351-75-25-M12-ES-55	351-75-25-M12-ES-70	2.95	-	0.98	-	M 12	1.46	0.12	0.47
351-75-40-M12-ES-40	351-75-40-M12-ES-55	351-75-40-M12-ES-70	2.95	-	1.57	-	M 12	1.46	0.12	0.47
351-75-45-M12-ES-40	351-75-45-M12-ES-55	351-75-45-M12-ES-70	2.95	-	1.77	-	M 12	1.46	0.12	0.47
351-75-50-M12-ES-40	351-75-50-M12-ES-55	351-75-50-M12-ES-70	2.95	-	1.97	-	M 12	1.46	0.12	0.47
351-75-55-M12-ES-40	351-75-55-M12-ES-55	351-75-55-M12-ES-70	2.95	-	2.17	-	M 12	1.46	0.12	0.47
351-100-40-M16-ES-40	351-100-40-M16-ES-55	351-100-40-M16-ES-70	3.94	-	1.57	-	M 16	1.61	0.12	0.63
351-100-55-M16-ES-40	351-100-55-M16-ES-55	351-100-55-M16-ES-70	3.94	-	2.17	-	M 16	1.61	0.12	0.63
351-100-60-M16-ES-40	351-100-60-M16-ES-55	351-100-60-M16-ES-70	3.94	-	2.36	-	M 16	1.61	0.12	0.63
351-100-75-M16-ES-40	351-100-75-M16-ES-55	351-100-75-M16-ES-70	3.94	-	2.95	-	M 16	1.61	0.12	0.63
351-125-55-M16-ES-40	351-125-55-M16-ES-55	351-125-55-M16-ES-70	4.92	-	2.17	-	M 16	1.61	0.12	0.63
351-125-75-M16-ES-40	351-125-75-M16-ES-55	351-125-75-M16-ES-70	4.92	-	2.95	-	M 16	1.61	0.12	0.63

Número de pieza 40 - Blando	Número de pieza 55 - Medio	Número de pieza 70 - Duro	d₁	h Tipo EE	Tipo ES	Tipo SS	d₂	Longitud l	s	t ≈

351-6-7-M3-SS-40	351-6-7-M3-SS-55	351-6-7-M3-SS-70	0.24	-	-	0.28	M 3	0.24	0.03	-
351-8-8-M3-SS-40	351-8-8-M3-SS-55	351-8-8-M3-SS-70	0.31	-	-	0.31	M 3	0.24	0.04	-
351-8-13-M3-SS-40	351-8-13-M3-SS-55	351-8-13-M3-SS-70	0.31	-	-	0.51	M 3	0.24	0.04	-
351-10-10-M4-SS-40	351-10-10-M4-SS-55	351-10-10-M4-SS-70	0.39	-	-	0.39	M 4	0.39	0.05	-
351-10-15-M4-SS-40	351-10-15-M4-SS-55	351-10-15-M4-SS-70	0.39	-	-	0.59	M 4	0.39	0.05	-
351-10-20-M4-SS-40	351-10-20-M4-SS-55	351-10-20-M4-SS-70	0.39	-	-	0.79	M 4	0.39	0.05	-
351-15-8-M4-SS-40	351-15-8-M4-SS-55	351-15-8-M4-SS-70	0.59	-	-	0.31	M 4	0.39	0.06	-
351-15-10-M4-SS-40	351-15-10-M4-SS-55	351-15-10-M4-SS-70	0.59	-	-	0.39	M 4	0.39	0.06	-
351-15-15-M4-SS-40	351-15-15-M4-SS-55	351-15-15-M4-SS-70	0.59	-	-	0.59	M 4	0.39	0.06	-
351-15-20-M4-SS-40	351-15-20-M4-SS-55	351-15-20-M4-SS-70	0.59	-	-	0.79	M 4	0.39	0.06	-
351-15-25-M4-SS-40	351-15-25-M4-SS-55	351-15-25-M4-SS-70	0.59	-	-	0.98	M 4	0.39	0.06	-
351-20-8.5-M6-SS-40	351-20-8.5-M6-SS-55	351-20-8.5-M6-SS-70	0.79	-	-	0.33	M 6	0.71	0.08	-
351-20-15-M6-SS-40	351-20-15-M6-SS-55	351-20-15-M6-SS-70	0.79	-	-	0.59	M 6	0.71	0.08	-
351-20-20-M6-SS-40	351-20-20-M6-SS-55	351-20-20-M6-SS-70	0.79	-	-	0.79	M 6	0.71	0.08	-
351-20-25-M6-SS-40	351-20-25-M6-SS-55	351-20-25-M6-SS-70	0.79	-	-	0.98	M 6	0.71	0.08	-
351-20-30-M6-SS-40	351-20-30-M6-SS-55	351-20-30-M6-SS-70	0.79	-	-	1.18	M 6	0.71	0.08	-
351-25-10-M6-SS-40	351-25-10-M6-SS-55	351-25-10-M6-SS-70	0.98	-	-	0.39	M 6	0.71	0.08	-
351-25-15-M6-SS-40	351-25-15-M6-SS-55	351-25-15-M6-SS-70	0.98	-	-	0.59	M 6	0.71	0.08	-
351-25-20-M6-SS-40	351-25-20-M6-SS-55	351-25-20-M6-SS-70	0.98	-	-	0.79	M 6	0.71	0.08	-
351-25-25-M6-SS-40	351-25-25-M6-SS-55	351-25-25-M6-SS-70	0.98	-	-	0.98	M 6	0.71	0.08	-
351-25-30-M6-SS-40	351-25-30-M6-SS-55	351-25-30-M6-SS-70	0.98	-	-	1.18	M 6	0.71	0.08	-
351-30-15-M8-SS-40	351-30-15-M8-SS-55	351-30-15-M8-SS-70	1.18	-	-	0.59	M 8	0.79	0.08	-
351-30-20-M8-SS-40	351-30-20-M8-SS-55	351-30-20-M8-SS-70	1.18	-	-	0.79	M 8	0.79	0.08	-
351-30-25-M8-SS-40	351-30-25-M8-SS-55	351-30-25-M8-SS-70	1.18	-	-	0.98	M 8	0.79	0.08	-
351-30-30-M8-SS-40	351-30-30-M8-SS-55	351-30-30-M8-SS-70	1.18	-	-	1.18	M 8	0.79	0.08	-
351-30-40-M8-SS-40	351-30-40-M8-SS-55	351-30-40-M8-SS-70	1.18	-	-	1.57	M 8	0.79	0.08	-
351-40-20-M8-SS-40	351-40-20-M8-SS-55	351-40-20-M8-SS-70	1.57	-	-	0.79	M 8	0.91	0.08	-
351-40-30-M8-SS-40	351-40-30-M8-SS-55	351-40-30-M8-SS-70	1.57	-	-	1.18	M 8	0.91	0.08	-
351-40-40-M8-SS-40	351-40-40-M8-SS-55	351-40-40-M8-SS-70	1.57	-	-	1.57	M 8	0.91	0.08	-
351-40-45-M8-SS-40	351-40-45-M8-SS-55	351-40-45-M8-SS-70	1.57	-	-	1.77	M 8	0.91	0.08	-
351-40-20-M10-SS-40	351-40-20-M10-SS-55	351-40-20-M10-SS-70	1.57	-	-	0.79	M 10	0.91	0.08	-
351-40-25-M10-SS-40	351-40-25-M10-SS-55	351-40-25-M10-SS-70	1.57	-	-	0.98	M 10	0.91	0.08	-
351-50-20-M10-SS-40	351-50-20-M10-SS-55	351-50-20-M10-SS-70	1.97	-	-	0.79	M 10	1.10	0.08	-
351-50-25-M10-SS-40	351-50-25-M10-SS-55	351-50-25-M10-SS-70	1.97	-	-	0.98	M 10	1.10	0.08	-
351-50-30-M10-SS-40	351-50-30-M10-SS-55	351-50-30-M10-SS-70	1.97	-	-	1.18	M 10	1.10	0.08	-
351-50-35-M10-SS-40	351-50-35-M10-SS-55	351-50-35-M10-SS-70	1.97	-	-	1.38	M 10	1.10	0.08	-
351-50-40-M10-SS-40	351-50-40-M10-SS-55	351-50-40-M10-SS-70	1.97	-	-	1.57	M 10	1.10	0.08	-
351-50-45-M10-SS-40	351-50-45-M10-SS-55	351-50-45-M10-SS-70	1.97	-	-	1.77	M 10	1.10	0.08	-
351-50-50-M10-SS-40	351-50-50-M10-SS-55	351-50-50-M10-SS-70	1.97	-	-	1.97	M 10	1.10	0.08	-
351-60-30-M10-SS-40	351-60-30-M10-SS-55	351-60-30-M10-SS-70	2.36	-	-	1.18	M 10	1.10	0.08	-
351-60-40-M10-SS-40	351-60-40-M10-SS-55	351-60-40-M10-SS-70	2.36	-	-	1.57	M 10	1.10	0.08	-
351-60-50-M10-SS-40	351-60-50-M10-SS-55	351-60-50-M10-SS-70	2.36	-	-	1.97	M 10	1.10	0.08	-
351-70-30-M10-SS-40	351-70-30-M10-SS-55	351-70-30-M10-SS-70	2.76	-	-	1.18	M 10	1.10	0.12	-
351-70-35-M10-SS-40	351-70-35-M10-SS-55	351-70-35-M10-SS-70	2.76	-	-	1.38	M 10	1.10	0.12	-
351-70-45-M10-SS-40	351-70-45-M10-SS-55	351-70-45-M10-SS-70	2.76	-	-	1.77	M 10	1.10	0.12	-
351-75-25-M12-SS-40	351-75-25-M12-SS-55	351-75-25-M12-SS-70	2.95	-	-	0.98	M 12	1.46	0.12	-
351-75-40-M12-SS-40	351-75-40-M12-SS-55	351-75-40-M12-SS-70	2.95	-	-	1.57	M 12	1.46	0.12	-
351-75-50-M12-SS-40	351-75-50-M12-SS-55	351-75-50-M12-SS-70	2.95	-	-	1.97	M 12	1.46	0.12	-
351-75-55-M12-SS-40	351-75-55-M12-SS-55	351-75-55-M12-SS-70	2.95	-	-	2.17	M 12	1.46	0.12	-
351-100-40-M16-SS-40	351-100-40-M16-SS-55	351-100-40-M16-SS-70	3.94	-	-	1.57	M 16	1.61	0.12	-
351-100-55-M16-SS-40	351-100-55-M16-SS-55	351-100-55-M16-SS-70	3.94	-	-	2.17	M 16	1.61	0.12	-
351-100-60-M16-SS-40	351-100-60-M16-SS-55	351-100-60-M16-SS-70	3.94	-	-	2.36	M 16	1.61	0.12	-
351-100-75-M16-SS-40	351-100-75-M16-SS-55	351-100-75-M16-SS-70	3.94	-	-	2.95	M 16	1.61	0.12	-
351-125-55-M16-SS-40	351-125-55-M16-SS-55	351-125-55-M16-SS-70	4.92	-	-	2.17	M 16	1.61	0.12	-
351-125-75-M16-SS-40	351-125-75-M16-SS-55	351-125-75-M16-SS-70	4.92	-	-	2.95	M 16	1.61	0.12	-

Número de pieza 40 - Blando	Número de pieza 55 - Medio	Número de pieza 70 - Duro	d₁	h Tipo EE	Tipo ES	Tipo SS	d₂	Longitud l	s	t ≈

351-8-8-M3-EE-40	351-8-8-M3-EE-55	351-8-8-M3-EE-70	0.31	0.31	-	-	M 3	-	0.04	0.12
351-8-13-M3-EE-40	351-8-13-M3-EE-55	351-8-13-M3-EE-70	0.31	0.51	-	-	M 3	-	0.04	0.12
351-10-10-M4-EE-40	351-10-10-M4-EE-55	351-10-10-M4-EE-70	0.39	0.39	-	-	M 4	-	0.05	0.16
351-10-15-M4-EE-40	351-10-15-M4-EE-55	351-10-15-M4-EE-70	0.39	0.59	-	-	M 4	-	0.05	0.16
351-10-20-M4-EE-40	351-10-20-M4-EE-55	351-10-20-M4-EE-70	0.39	0.79	-	-	M 4	-	0.05	0.16
351-15-10-M4-EE-40	351-15-10-M4-EE-55	351-15-10-M4-EE-70	0.59	0.39	-	-	M 4	-	0.06	0.16
351-15-15-M4-EE-40	351-15-15-M4-EE-55	351-15-15-M4-EE-70	0.59	0.59	-	-	M 4	-	0.06	0.16
351-15-20-M4-EE-40	351-15-20-M4-EE-55	351-15-20-M4-EE-70	0.59	0.79	-	-	M 4	-	0.06	0.16
351-16-15-M5-EE-40	351-16-15-M5-EE-55	351-16-15-M5-EE-70	0.63	0.59	-	-	M 5	-	0.07	0.20
351-16-20-M5-EE-40	351-16-20-M5-EE-55	351-16-20-M5-EE-70	0.63	0.79	-	-	M 5	-	0.07	0.20
351-20-15-M6-EE-40	351-20-15-M6-EE-55	351-20-15-M6-EE-70	0.79	0.59	-	-	M 6	-	0.08	0.24
351-20-20-M6-EE-40	351-20-20-M6-EE-55	351-20-20-M6-EE-70	0.79	0.79	-	-	M 6	-	0.08	0.24
351-20-25-M6-EE-40	351-20-25-M6-EE-55	351-20-25-M6-EE-70	0.79	0.98	-	-	M 6	-	0.08	0.24
351-25-20-M6-EE-40	351-25-20-M6-EE-55	351-25-20-M6-EE-70	0.98	0.79	-	-	M 6	-	0.08	0.24
351-25-25-M6-EE-40	351-25-25-M6-EE-55	351-25-25-M6-EE-70	0.98	0.98	-	-	M 6	-	0.08	0.24
351-25-30-M6-EE-40	351-25-30-M6-EE-55	351-25-30-M6-EE-70	0.98	1.18	-	-	M 6	-	0.08	0.24
351-30-20-M8-EE-40	351-30-20-M8-EE-55	351-30-20-M8-EE-70	1.18	0.79	-	-	M 8	-	0.08	0.31
351-30-25-M8-EE-40	351-30-25-M8-EE-55	351-30-25-M8-EE-70	1.18	0.98	-	-	M 8	-	0.08	0.31
351-30-30-M8-EE-40	351-30-30-M8-EE-55	351-30-30-M8-EE-70	1.18	1.18	-	-	M 8	-	0.08	0.31
351-30-40-M8-EE-40	351-30-40-M8-EE-55	351-30-40-M8-EE-70	1.18	1.57	-	-	M 8	-	0.08	0.31
351-40-20-M8-EE-40	351-40-20-M8-EE-55	351-40-20-M8-EE-70	1.57	0.79	-	-	M 8	-	0.08	0.31
351-40-30-M8-EE-40	351-40-30-M8-EE-55	351-40-30-M8-EE-70	1.57	1.18	-	-	M 8	-	0.08	0.31
351-40-40-M8-EE-40	351-40-40-M8-EE-55	351-40-40-M8-EE-70	1.57	1.57	-	-	M 8	-	0.08	0.31
351-50-30-M10-EE-40	351-50-30-M10-EE-55	351-50-30-M10-EE-70	1.97	1.18	-	-	M 10	-	0.08	0.39
351-50-35-M10-EE-40	351-50-35-M10-EE-55	351-50-35-M10-EE-70	1.97	1.38	-	-	M 10	-	0.08	0.39
351-50-40-M10-EE-40	351-50-40-M10-EE-55	351-50-40-M10-EE-70	1.97	1.57	-	-	M 10	-	0.08	0.39
351-50-50-M10-EE-40	351-50-50-M10-EE-55	351-50-50-M10-EE-70	1.97	1.97	-	-	M 10	-	0.08	0.39
351-60-30-M10-EE-40	351-60-30-M10-EE-55	351-60-30-M10-EE-70	2.36	1.18	-	-	M 10	-	0.08	0.39
351-60-40-M10-EE-40	351-60-40-M10-EE-55	351-60-40-M10-EE-70	2.36	1.57	-	-	M 10	-	0.08	0.39
351-60-50-M10-EE-40	351-60-50-M10-EE-55	351-60-50-M10-EE-70	2.36	1.97	-	-	M 10	-	0.08	0.39
351-70-30-M10-EE-40	351-70-30-M10-EE-55	351-70-30-M10-EE-70	2.76	1.18	-	-	M 10	-	0.12	0.39
351-70-35-M10-EE-40	351-70-35-M10-EE-55	351-70-35-M10-EE-70	2.76	1.38	-	-	M 10	-	0.12	0.39
351-70-45-M10-EE-40	351-70-45-M10-EE-55	351-70-45-M10-EE-70	2.76	1.77	-	-	M 10	-	0.12	0.39
351-70-50-M10-EE-40	351-70-50-M10-EE-55	351-70-50-M10-EE-70	2.76	1.97	-	-	M 10	-	0.12	0.39
351-75-30-M12-EE-40	351-75-30-M12-EE-55	351-75-30-M12-EE-70	2.95	1.18	-	-	M 12	-	0.12	0.47
351-75-40-M12-EE-40	351-75-40-M12-EE-55	351-75-40-M12-EE-70	2.95	1.57	-	-	M 12	-	0.12	0.47
351-75-50-M12-EE-40	351-75-50-M12-EE-55	351-75-50-M12-EE-70	2.95	1.97	-	-	M 12	-	0.12	0.47
351-75-55-M12-EE-40	351-75-55-M12-EE-55	351-75-55-M12-EE-70	2.95	2.17	-	-	M 12	-	0.12	0.47
351-100-40-M16-EE-40	351-100-40-M16-EE-55	351-100-40-M16-EE-70	3.94	1.57	-	-	M 16	-	0.12	0.63
351-100-55-M16-EE-40	351-100-55-M16-EE-55	351-100-55-M16-EE-70	3.94	2.17	-	-	M 16	-	0.12	0.63
351-100-60-M16-EE-40	351-100-60-M16-EE-55	351-100-60-M16-EE-70	3.94	2.36	-	-	M 16	-	0.12	0.63
351-100-75-M16-EE-40	351-100-75-M16-EE-55	351-100-75-M16-EE-70	3.94	2.95	-	-	M 16	-	0.12	0.63
351-125-55-M16-EE-40	351-125-55-M16-EE-55	351-125-55-M16-EE-70	4.92	2.17	-	-	M 16	-	0.12	0.63
351-125-75-M16-EE-40	351-125-75-M16-EE-55	351-125-75-M16-EE-70	4.92	2.95	-	-	M 16	-	0.12	0.63

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	h Tipo EE				Tipo ES							Tipo SS							d₂	Longitud l	s	t ≈

0.24	-	-	-	-	0.28	-	-	-	-	-	-	0.28	-	-	-	-	-	-	M 3	0.24	0.03	0.12
0.31	0.31	0.51	-	-	0.31	0.51	-	-	-	-	-	0.31	0.51	-	-	-	-	-	M 3	0.24	0.04	0.12
0.39	0.39	0.59	0.79	-	0.39	0.59	0.79	-	-	-	-	0.39	0.59	0.79	-	-	-	-	M 4	0.39	0.05	0.16
0.59	0.39	0.59	0.79	-	0.39	0.59	0.79	0.98	1.18	-	-	0.31	0.39	0.59	0.79	0.98	-	-	M 4	0.39	0.06	0.16
0.63	0.59	0.79	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	M 5	-	0.07	0.20
0.79	0.59	0.79	0.98	-	0.59	0.79	0.98	1.18	-	-	-	0.33	0.59	0.79	0.98	1.18	-	-	M 6	0.71	0.08	0.24
0.98	0.79	0.98	1.18	-	0.59	0.79	1.18	-	-	-	-	0.39	0.59	0.79	0.98	1.18	-	-	M 6	0.71	0.08	0.24
1.18	0.79	0.98	1.18	1.57	0.59	0.79	0.98	1.18	1.57	-	-	0.59	0.79	0.98	1.18	1.57	-	-	M 8	0.79	0.08	0.31
1.57	0.79	1.18	1.57	-	0.79	1.18	1.57	-	-	-	-	0.79	1.18	1.57	1.77	-	-	-	M 8	0.91	0.08	0.31
1.57	-	-	-	-	0.79	1.10	1.38	1.57	-	-	-	0.79	0.98	-	-	-	-	-	M 10	0.91	0.08	0.31
1.97	1.18	1.38	1.57	1.97	0.79	0.98	1.18	1.38	1.57	1.77	1.97	0.79	0.98	1.18	1.38	1.57	1.77	1.97	M 10	1.10	0.08	0.39
2.36	1.18	1.57	1.97	-	1.18	1.38	1.57	1.97	-	-	-	1.18	1.57	1.97	-	-	-	-	M 10	1.10	0.08	0.39
2.76	1.18	1.38	1.77	1.97	1.18	1.77	1.97	2.76	-	-	-	1.18	1.38	1.77	-	-	-	-	M 10	1.10	0.12	0.39
2.95	1.18	1.57	1.97	2.17	0.98	1.57	1.77	1.97	2.17	-	-	0.98	1.57	1.97	2.17	-	-	-	M 12	1.46	0.12	0.47
3.94	1.57	2.17	2.36	2.95	1.57	2.17	2.36	2.95	-	-	-	1.57	2.17	2.36	2.95	-	-	-	M 16	1.61	0.12	0.63
4.92	2.17	2.95	-	-	2.17	2.95	-	-	-	-	-	2.17	2.95	-	-	-	-	-	M 16	1.61	0.12	0.63

Armar y cotizar.

Instrucciones técnicas

Los amortiguadores y amortiguadores de caucho funcionan mejor absorbiendo fuerzas compresivas. Las cargas de tensión, cizalladura, flexión y torsión se pueden absorber con limitaciones, pero afectan negativamente a la vida útil. La información sobre la capacidad de carga en la hoja de datos normalizados o en la sección técnica contiene valores orientativos no vinculantes. Si se superan estos valores, también puede producirse una reducción de la vida útil o un fallo inmediato de la pieza.

Los ejemplos muestran cómo modificar un diseño para convertir situaciones de carga desfavorables en disposiciones favorables con carga compresiva.

La vida útil de los elementos de elastómero puede reducirse debido a las condiciones del entorno, tales como la radiación UV, las inclemencias meteorológicas, los hidrocarburos y las sustancias químicas, así como el envejecimiento. Una colocación y protección adecuadas aumentarán la vida útil.

Ejemplos de construcción


Desfavorable						Favorable

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$27.00

In Stock: 195

En existencias

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$27.00
50	99	Mex$24.75
100	249	Mex$22.50
≥ 250		Mex$20.25

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.002 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Datos de CAD

Otros formatos de datos

Acerca las descargas de datos de CAD

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

Servicio de Winco

Solicite que le devuelvan la llamada

Manual de JW Winco

Su contacto

GN 351 Soportes aisladores de vibración Caucho, tipo cilíndrico, con componentes de acero

Descripción del producto

Especificación

Bajo pedido

Opciones del artículo / Tabla

Tipo

Tipo: ES - Con agujero roscado / espárrago

Tipo: SS - Con dos espárragos

Tipo: EE - Con dos agujeros roscados

Medidas métricas

Armar y cotizar.

Instrucciones técnicas

Ejemplos de construcción

Pieza seleccionada (Cómo hacer un pedido)

Datos de CAD

Datos de CAD

Ingresar

Ingreso rápido

¿Necesita ayuda?

Esto también podría ser interesante...

GN 351.1

GN 351.2

GN 351.3

GN 352

GN 438

GN 439

GN 806

GN 451

GN 353

GN 454

GN 438.5

GN 439.5

Su contacto

Servicio de Winco
