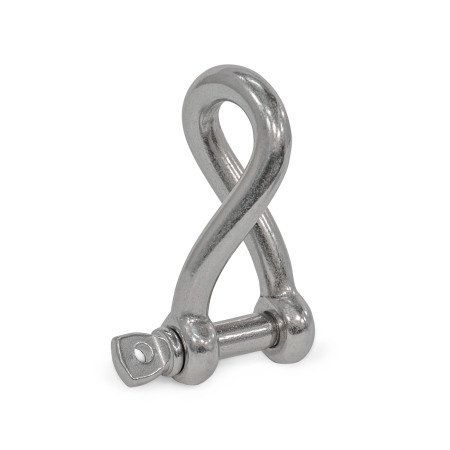

Grilletes revirado GN 585.2

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Características del acero inoxidable

Descripción del producto

Los grilletes revirado GN 585.2 se utilizan para conectar cadenas, cuerdas, correas o cintas entre sí de forma que se puedan soltar, o para sujetarlas a puntos de fijación adecuados. Se utilizan, por ejemplo, para limitadores de ángulo, dispositivos antipérdida, barreras, señales suspendidas y protecciones contra salpicaduras, o bien para tensar o sujetar elementos.

El diseño revirado conecta dos agujeros de montaje que estén desalineados a 90° y, en el caso de cadenas cortas, evita que los eslabones se retuerzan de forma no intencionada. Los grilletes en versión comercial no deben usarse para operaciones de izado en el sentido recogido en la Directiva de máquinas.

La versión de acero inoxidable es adecuada para su uso en entornos especialmente corrosivos.

Especificación

Acero inoxidable 1.4401A4

Forjado
Electropulido

RoHS

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza	d₁ ≈ Tamaño nominal	en pulgadas	b ≈	d₂ ≈	d₃*	h ≈	Capacidad de carga estática (valor aproximado)

585.2-4-A-A4	0.16	5/32	0.31	0.16	M 4	0.87	1.5 kN
585.2-5-A-A4	0.20	3/16	0.39	0.20	M 5	1.08	2.3 kN
585.2-6-A-A4	0.24	1/4	0.47	0.24	M 6	1.30	3.4 kN
585.2-8-A-A4	0.31	5/16	0.63	0.31	M 8	1.73	6.0 kN
585.2-10-A-A4	0.39	3/8	0.79	0.39	M 10	2.17	9.5 kN
585.2-12-A-A4	0.47	7/16	0.94	0.47	M 12	2.60	14.0 kN

d₁ ≈ Tamaño nominal	en pulgadas	b ≈	d₂ ≈	d₃*	h ≈	Capacidad de carga estática (valor aproximado)

0.16	5/32	0.31	0.16	M 4	0.87	1.5 kN
0.20	3/16	0.39	0.20	M 5	1.08	2.3 kN
0.24	1/4	0.47	0.24	M 6	1.30	3.4 kN
0.31	5/16	0.63	0.31	M 8	1.73	6.0 kN
0.39	3/8	0.79	0.39	M 10	2.17	9.5 kN
0.47	7/16	0.94	0.47	M 12	2.60	14.0 kN
