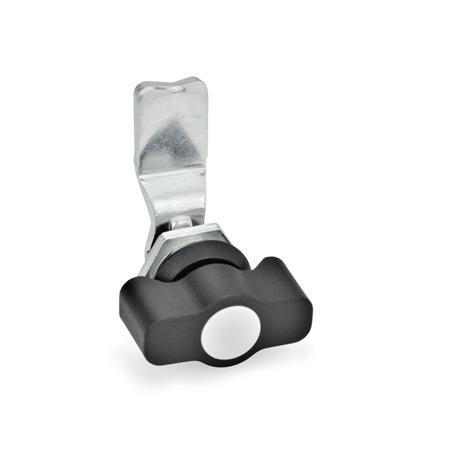

Cerrojos de leva GN 115

Tipo: KG - Con perilla de mariposa

Instrucciones para construcción y montaje Clases de protección IP Características del plástico

Descripción del producto

Los cerrojos de leva GN 115 se bloquean haciendo un giro limitado a 90°, que mueve el pestillo por detrás del marco de la puerta. Los biseles del pestillo facilitan el cierre de la puerta.

Los cerrojos de leva con diferentes acodamientos del pestillo cubren una distancia de bloqueo A de 4 a 50 mm.

Los cerrojos de leva GN 115 se suministran con el pestillo suelto

Especificación

Alojamiento del cerrojo de leva
Zinc fundido a presión

Collarín de alojamiento
Revestimiento de polvo
Negro, RAL 9005, acabado texturizadoSW

Brazo del cerrojo / elementos de montaje
Acero zincado, acabado pasivado azul

Elementos de funcionamiento
- Tipo SG, SK, ST, RG, KG, HG
  Plástico
  Tecnopolímero (poliamida PA)
  Negro, acabado mate
- Tipo LG
  Zinc fundido a presión, revestido de polvo
  Negro, RAL 9005, acabado texturizado

Tapón de cubierta (tipos RG, KG, HG, LG)
Plástico
Tecnopolímero (poliamida PA)
Gris claro

Clase de protección IP 65

RoHS

Accesorio

Sistemas de cierre electromecánicos GN 120.4
Placas guía protectoras GN 120.2
Empuñaduras interiores para armarios GN 120.3
Punzones de chapa metálica GN 123

Número de pieza	Distancia del cerrojo A	d Tipo SG, RG, KG, HG	Tipo SK, ST, LG	h Tipo SG, RG, KG, HG	Tipo SK, ST, LG

115-SG-4-SW	0.16	1.10	-	0.16	-
115-SK-4-SW	0.16	-	1.26	-	0.24
115-ST-4-SW	0.16	-	1.26	-	0.24
115-RG-4-SW	0.16	1.10	-	0.16	-
115-KG-4-SW	0.16	1.10	-	0.16	-
115-HG-4-SW	0.16	1.10	-	0.16	-
115-LG-4-SW	0.16	-	1.26	-	0.24
115-SG-8-SW	0.31	1.10	-	0.16	-
115-SK-8-SW	0.31	-	1.26	-	0.24
115-ST-8-SW	0.31	-	1.26	-	0.24
115-RG-8-SW	0.31	1.10	-	0.16	-
115-KG-8-SW	0.31	1.10	-	0.16	-
115-HG-8-SW	0.31	1.10	-	0.16	-
115-LG-8-SW	0.31	-	1.26	-	0.24
115-SG-13-SW	0.51	1.10	-	0.16	-
115-SK-13-SW	0.51	-	1.26	-	0.24
115-ST-13-SW	0.51	-	1.26	-	0.24
115-RG-13-SW	0.51	1.10	-	0.16	-
115-KG-13-SW	0.51	1.10	-	0.16	-
115-HG-13-SW	0.51	1.10	-	0.16	-
115-LG-13-SW	0.51	-	1.26	-	0.24
115-SG-16-SW	0.63	1.10	-	0.16	-
115-SK-16-SW	0.63	-	1.26	-	0.24
115-ST-16-SW	0.63	-	1.26	-	0.24
115-RG-16-SW	0.63	1.10	-	0.16	-
115-KG-16-SW	0.63	1.10	-	0.16	-
115-HG-16-SW	0.63	1.10	-	0.16	-
115-LG-16-SW	0.63	-	1.26	-	0.24
115-SG-20-SW	0.79	1.10	-	0.16	-
115-SK-20-SW	0.79	-	1.26	-	0.24
115-ST-20-SW	0.79	-	1.26	-	0.24
115-RG-20-SW	0.79	1.10	-	0.16	-
115-KG-20-SW	0.79	1.10	-	0.16	-
115-HG-20-SW	0.79	1.10	-	0.16	-
115-LG-20-SW	0.79	-	1.26	-	0.24
115-SG-24-SW	0.94	1.10	-	0.16	-
115-SK-24-SW	0.94	-	1.26	-	0.24
115-ST-24-SW	0.94	-	1.26	-	0.24
115-RG-24-SW	0.94	1.10	-	0.16	-
115-KG-24-SW	0.94	1.10	-	0.16	-
115-HG-24-SW	0.94	1.10	-	0.16	-
115-LG-24-SW	0.94	-	1.26	-	0.24
115-SG-28-SW	1.10	1.10	-	0.16	-
115-SK-28-SW	1.10	-	1.26	-	0.24
115-ST-28-SW	1.10	-	1.26	-	0.24
115-RG-28-SW	1.10	1.10	-	0.16	-
115-KG-28-SW	1.10	1.10	-	0.16	-
115-HG-28-SW	1.10	1.10	-	0.16	-
115-LG-28-SW	1.10	-	1.26	-	0.24
115-SG-32-SW	1.26	1.10	-	0.16	-
115-SK-32-SW	1.26	-	1.26	-	0.24
115-ST-32-SW	1.26	-	1.26	-	0.24
115-RG-32-SW	1.26	1.10	-	0.16	-
115-KG-32-SW	1.26	1.10	-	0.16	-
115-HG-32-SW	1.26	1.10	-	0.16	-
115-LG-32-SW	1.26	-	1.26	-	0.24
115-SG-36-SW	1.42	1.10	-	0.16	-
115-SK-36-SW	1.42	-	1.26	-	0.24
115-ST-36-SW	1.42	-	1.26	-	0.24
115-RG-36-SW	1.42	1.10	-	0.16	-
115-KG-36-SW	1.42	1.10	-	0.16	-
115-HG-36-SW	1.42	1.10	-	0.16	-
115-LG-36-SW	1.42	-	1.26	-	0.24
115-SG-40-SW	1.57	1.10	-	0.16	-
115-SK-40-SW	1.57	-	1.26	-	0.24
115-ST-40-SW	1.57	-	1.26	-	0.24
115-RG-40-SW	1.57	1.10	-	0.16	-
115-KG-40-SW	1.57	1.10	-	0.16	-
115-HG-40-SW	1.57	1.10	-	0.16	-
115-LG-40-SW	1.57	-	1.26	-	0.24
115-SG-45-SW	1.77	1.10	-	0.16	-
115-SK-45-SW	1.77	-	1.26	-	0.24
115-ST-45-SW	1.77	-	1.26	-	0.24
115-RG-45-SW	1.77	1.10	-	0.16	-
115-KG-45-SW	1.77	1.10	-	0.16	-
115-HG-45-SW	1.77	1.10	-	0.16	-
115-LG-45-SW	1.77	-	1.26	-	0.24
115-SG-6-SW	0.24	1.10	-	0.16	-
115-SK-6-SW	0.24	-	1.26	-	0.24
115-ST-6-SW	0.24	-	1.26	-	0.24
115-RG-6-SW	0.24	1.10	-	0.16	-
115-KG-6-SW	0.24	1.10	-	0.16	-
115-HG-6-SW	0.24	1.10	-	0.16	-
115-LG-6-SW	0.24	-	1.26	-	0.24
115-SG-10-SW	0.39	1.10	-	0.16	-
115-SK-10-SW	0.39	-	1.26	-	0.24
115-ST-10-SW	0.39	-	1.26	-	0.24
115-RG-10-SW	0.39	1.10	-	0.16	-
115-KG-10-SW	0.39	1.10	-	0.16	-
115-HG-10-SW	0.39	1.10	-	0.16	-
115-LG-10-SW	0.39	-	1.26	-	0.24
115-SG-14-SW	0.55	1.10	-	0.16	-
115-SK-14-SW	0.55	-	1.26	-	0.24
115-ST-14-SW	0.55	-	1.26	-	0.24
115-RG-14-SW	0.55	1.10	-	0.16	-
115-KG-14-SW	0.55	1.10	-	0.16	-
115-HG-14-SW	0.55	1.10	-	0.16	-
115-LG-14-SW	0.55	-	1.26	-	0.24
115-SG-18-SW	0.71	1.10	-	0.16	-
115-SK-18-SW	0.71	-	1.26	-	0.24
115-ST-18-SW	0.71	-	1.26	-	0.24
115-RG-18-SW	0.71	1.10	-	0.16	-
115-KG-18-SW	0.71	1.10	-	0.16	-
115-HG-18-SW	0.71	1.10	-	0.16	-
115-LG-18-SW	0.71	-	1.26	-	0.24
115-SG-22-SW	0.87	1.10	-	0.16	-
115-SK-22-SW	0.87	-	1.26	-	0.24
115-ST-22-SW	0.87	-	1.26	-	0.24
115-RG-22-SW	0.87	1.10	-	0.16	-
115-KG-22-SW	0.87	1.10	-	0.16	-
115-HG-22-SW	0.87	1.10	-	0.16	-
115-LG-22-SW	0.87	-	1.26	-	0.24
115-SG-26-SW	1.02	1.10	-	0.16	-
115-SK-26-SW	1.02	-	1.26	-	0.24
115-ST-26-SW	1.02	-	1.26	-	0.24
115-RG-26-SW	1.02	1.10	-	0.16	-
115-KG-26-SW	1.02	1.10	-	0.16	-
115-HG-26-SW	1.02	1.10	-	0.16	-
115-LG-26-SW	1.02	-	1.26	-	0.24
115-SG-30-SW	1.18	1.10	-	0.16	-
115-SK-30-SW	1.18	-	1.26	-	0.24
115-ST-30-SW	1.18	-	1.26	-	0.24
115-RG-30-SW	1.18	1.10	-	0.16	-
115-KG-30-SW	1.18	1.10	-	0.16	-
115-HG-30-SW	1.18	1.10	-	0.16	-
115-LG-30-SW	1.18	-	1.26	-	0.24
115-SG-34-SW	1.34	1.10	-	0.16	-
115-SK-34-SW	1.34	-	1.26	-	0.24
115-ST-34-SW	1.34	-	1.26	-	0.24
115-RG-34-SW	1.34	1.10	-	0.16	-
115-KG-34-SW	1.34	1.10	-	0.16	-
115-HG-34-SW	1.34	1.10	-	0.16	-
115-LG-34-SW	1.34	-	1.26	-	0.24
115-SG-38-SW	1.50	1.10	-	0.16	-
115-SK-38-SW	1.50	-	1.26	-	0.24
115-ST-38-SW	1.50	-	1.26	-	0.24
115-RG-38-SW	1.50	1.10	-	0.16	-
115-KG-38-SW	1.50	1.10	-	0.16	-
115-HG-38-SW	1.50	1.10	-	0.16	-
115-LG-38-SW	1.50	-	1.26	-	0.24
115-SG-42-SW	1.65	1.10	-	0.16	-
115-SK-42-SW	1.65	-	1.26	-	0.24
115-ST-42-SW	1.65	-	1.26	-	0.24
115-RG-42-SW	1.65	1.10	-	0.16	-
115-KG-42-SW	1.65	1.10	-	0.16	-
115-HG-42-SW	1.65	1.10	-	0.16	-
115-LG-42-SW	1.65	-	1.26	-	0.24
115-SG-50-SW	1.97	1.10	-	0.16	-
115-SK-50-SW	1.97	-	1.26	-	0.24
115-ST-50-SW	1.97	-	1.26	-	0.24
115-RG-50-SW	1.97	1.10	-	0.16	-
115-KG-50-SW	1.97	1.10	-	0.16	-
115-HG-50-SW	1.97	1.10	-	0.16	-
115-LG-50-SW	1.97	-	1.26	-	0.24

Distancia del cerrojo A	d Tipo SG, RG, KG, HG	Tipo SK, ST, LG	h Tipo SG, RG, KG, HG	Tipo SK, ST, LG

0.16	0.31	0.51	0.63	0.79	0.94	1.10	1.26	1.42	1.57	1.77	1.10	1.26	0.16	0.24
0.24	0.39	0.55	0.71	0.87	1.02	1.18	1.34	1.50	1.65	1.97	1.10	1.26	0.16	0.24

Distancia del cerrojo A

d
Tipo
SG, RG, KG, HG

Tipo
SK, ST, LG

h
Tipo
SG, RG, KG, HG

Tipo
SK, ST, LG

0.16

0.31

0.51

0.63

0.79

0.94

1.10

1.26

1.42

1.57

1.77

1.10

1.26

0.16

0.24

0.39

0.55

0.71

0.87

1.02

1.18

1.34

1.50

1.65

1.97

1.10

1.26

0.16

0.24
