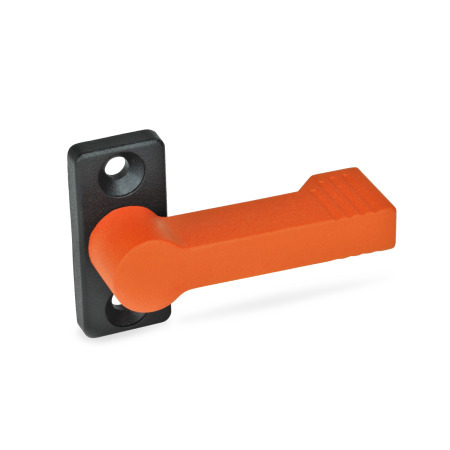

Cerrojos de bloqueo GN 702

Tipo: A - Con brida para brida de sujeción
Color: OS - Naranja, RAL 2004, acabado texturizado

Accesorios para sistemas de perfiles

Los elementos normalizados en esta familia de productos son compatibles con los sistemas de perfiles de aluminio más comunes. Al usar juegos de montaje compatibles, los elementos normalizados de Winco se pueden conectar de manera fácil y rentable con los perfiles, sin tener que gastar tiempo reuniendo las piezas individuales en el pedido.

compatibles con los sistemas de perfiles comunes
para ranuras con una anchura de 6, 8 y 10 mm
para perfiles de 30, 40 y 45 mm

Mostrar todos los productos compatibles.

Descripción del producto

Los cerrojos de bloqueo GN 702 ofrecen una manera rápida y fácil de cerrar y sostener puertas, compuertas, módulos deslizantes, etc. Se bloquean en cuatro posiciones (90°).
Los cerrojos de bloqueo tipo C tienen las mismas dimensiones de conexión que los mini cerrojos GN 115.1 y GN 115.6.
El orificio de montaje en la hoja de la puerta normalmente se hace mediante punzonado o mecanización por láser en producciones en serie.
Para pequeñas cantidades y láminas de acero con un espesor inferior a 2 mm, los punzones de chapas metálicas GN 123 son la herramienta adecuada.
El orificio de montaje también se puede crear mediante perforación o fresado.

Especificación

Pestillo
Zinc fundido a presión
Revestimiento de polvo

Negro, RAL 9005, acabado texturizadoSW
Rojo, RAL 3000, acabado texturizadoRS
Naranja, RAL 2004, acabado texturizadoOS

Mecanismo de indexado

Zinc fundido a presión / Plástico para tipo A
Acero / Plástico para tipos B y C
Piezas de acero
Zincado, acabado pasivado azul

Brida de sujeción para tipo A
Zinc fundido a presión
Revestimiento de polvo
Negro, acabado mate

Tuerca hexagonal para tipo C
Acero, cincado

RoHS

Accesorio

Punzones de chapa metálica GN 123

Número de pieza SW	Número de pieza RS	Número de pieza OS	d	r	b	l₁ ≈	l₂	l₃ mín.	l₄

702-17-40-A-SW	702-17-40-A-RS	702-17-40-A-OS	0.67	1.57	0.39	0.22	0.65	0.85	0.43
702-17-55-A-SW	702-17-55-A-RS	702-17-55-A-OS	0.67	2.17	0.39	0.22	0.65	0.85	0.43

Número de pieza SW	Número de pieza RS	Número de pieza OS	d	r	b	l₁ ≈	l₂	l₃ mín.	l₄

702-17-40-B-SW	702-17-40-B-RS	702-17-40-B-OS	0.67	1.57	0.39	0.22	0.65	0.85	0.43
702-17-55-B-SW	702-17-55-B-RS	702-17-55-B-OS	0.67	2.17	0.39	0.22	0.65	0.85	0.43

Número de pieza SW	Número de pieza RS	Número de pieza OS	d	r	b	l₁ ≈	l₂	l₃ mín.	l₄

702-17-40-C-SW	702-17-40-C-RS	702-17-40-C-OS	0.67	1.57	0.39	0.22	0.65	0.85	0.43
702-17-55-C-SW	702-17-55-C-RS	702-17-55-C-OS	0.67	2.17	0.39	0.22	0.65	0.85	0.43

d	r	b	l₁ ≈	l₂	l₃ mín.	l₄

0.67	1.57	0.39	0.22	0.65	0.85	0.43
0.67	2.17	0.39	0.22	0.65	0.85	0.43

l₁ ≈

l₂

l₃
mín.

l₄

0.67

1.57

0.39

0.22

0.65

0.85

0.43

0.67

2.17

0.39

0.22

0.65

0.85

0.43

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$387.60

In Stock: 6

En existencias

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$387.60
100	249	Mex$355.30
250	499	Mex$323.00
≥ 500		Mex$290.70

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.165 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021
