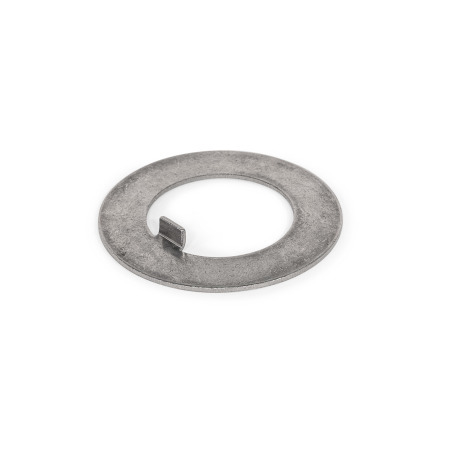

DIN 462 Arandelas de bloqueo Acero, para tuercas cilíndricas ranuradas DIN 1804

Arandelas de bloqueo DIN 462: Acero, para tuercas cilíndricas ranuradas DIN 1804

Descripción del producto

Las arandelas de bloqueo DIN 462 aseguran las tuercas cilíndricas ranuradas DIN 1804 con una conexión positiva para evitar que se suelten o se desajusten de forma indeseada, por ejemplo, cuando se utilizan para ajustar el juego axial de un rodamiento.

La pestaña interna posiciona la placa de fijación en una ranura creada en el perno roscado para este fin. Tras instalar y ajustar la contratuerca ranurada, la arandela de bloqueo se dobla, entrando en una ranura de la tuerca para fijar las piezas en su lugar. Debido a esta deformación, solamente se recomienda un uso.

Especificación

AceroST
Acabado liso

RoHS

DIN 462 Arandelas de bloqueo de acero, para tuercas cilíndricas ranuradas DIN 1804 boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Número de pieza	d₁ H11	a H11	b₁ c11	b₂ H11	d₂ h11	h	s	t Máx.	Para tuercas cilíndricas ranuradas DIN 1804

462-8-ST	0.31 H11	0.23 H11	0.12 c11	0.12 H11	0.79 h11	0.10	0.03	0.23	M 8 x 1
462-10-ST	0.39 H11	0.29 H11	0.16 c11	0.16 H11	0.98 h11	0.12	0.03	0.29	M 10 x 1
462-12-ST	0.47 H11	0.37 H11	0.20 c11	0.20 H11	1.10 h11	0.12	0.03	0.36	M 12 x 1.5
462-14-ST	0.55 H11	0.45 H11	0.20 c11	0.20 H11	1.18 h11	0.12	0.03	0.44	M 14 x 1.5
462-16-ST	0.63 H11	0.53 H11	0.20 c11	0.20 H11	1.26 h11	0.12	0.04	0.53	M 16 x 1.5
462-18-ST	0.71 H11	0.61 H11	0.24 c11	0.24 H11	1.34 h11	0.16	0.04	0.60	M 18 x 1.5
462-20-ST	0.79 H11	0.69 H11	0.24 c11	0.24 H11	1.42 h11	0.16	0.04	0.69	M 20 x 1.5
462-22-ST	0.87 H11	0.77 H11	0.24 c11	0.24 H11	1.57 h11	0.16	0.04	0.76	M 22 x 1.5
462-24-ST	0.94 H11	0.85 H11	0.24 c11	0.24 H11	1.65 h11	0.16	0.04	0.85	M 24 x 1.5
462-26-ST	1.02 H11	0.93 H11	0.28 c11	0.28 H11	1.77 h11	0.20	0.04	0.92	M 26 x 1.5
462-28-ST	1.10 H11	1.00 H11	0.28 c11	0.28 H11	1.97 h11	0.20	0.04	1.00	M 28 x 1.5
462-30-ST	1.18 H11	1.08 H11	0.28 c11	0.28 H11	1.97 h11	0.20	0.05	1.08	M 30 x 1.5
462-32-ST	1.26 H11	1.17 H11	0.28 c11	0.28 H11	2.05 h11	0.20	0.05	1.16	M 32 x 1.5
462-35-ST	1.38 H11	1.27 H11	0.28 c11	0.28 H11	2.17 h11	0.20	0.05	1.28	M 35 x 1.5
462-38-ST	1.50 H11	1.39 H11	0.31 c11	0.31 H11	2.28 h11	0.20	0.05	1.39	M 38 x 1.5
462-40-ST	1.57 H11	1.47 H11	0.31 c11	0.31 H11	2.44 h11	0.20	0.05	1.48	M 40 x 1.5
462-42-ST	1.65 H11	1.55 H11	0.31 c11	0.31 H11	2.44 h11	0.20	0.05	1.54	M 42 x 1.5
462-45-ST	1.77 H11	1.67 H11	0.31 c11	0.31 H11	2.68 h11	0.20	0.05	1.66	M 45 x 1.5
462-48-ST	1.89 H11	1.79 H11	0.31 c11	0.31 H11	2.95 h11	0.20	0.05	1.78	M 48 x 1.5
462-50-ST	1.97 H11	1.87 H11	0.31 c11	0.31 H11	2.95 h11	0.20	0.05	1.86	M 50 x 1.5
462-52-ST	2.05 H11	1.94 H11	0.39 c11	0.39 H11	3.15 h11	0.24	0.05	1.93	M 52 x 1.5
462-55-ST	2.17 H11	2.06 H11	0.39 c11	0.39 H11	3.15 h11	0.24	0.05	2.05	M 55 x 1.5
462-58-ST	2.28 H11	2.18 H11	0.39 c11	0.39 H11	3.54 h11	0.24	0.06	2.17	M 58 x 1.5
462-60-ST	2.36 H11	2.26 H11	0.39 c11	0.39 H11	3.54 h11	0.24	0.06	2.25	M 60 x 1.5

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ H11	a H11	b₁ c11	b₂ H11	d₂ h11	h	s	t Máx.	Para tuercas cilíndricas ranuradas DIN 1804

0.31	0.23	0.12	0.12	0.79	0.10	0.03	0.23	M 8 x 1
0.39	0.29	0.16	0.16	0.98	0.12	0.03	0.29	M 10 x 1
0.47	0.37	0.20	0.20	1.10	0.12	0.03	0.36	M 12 x 1.5
0.55	0.45	0.20	0.20	1.18	0.12	0.03	0.44	M 14 x 1.5
0.63	0.53	0.20	0.20	1.26	0.12	0.04	0.53	M 16 x 1.5
0.71	0.61	0.24	0.24	1.34	0.16	0.04	0.60	M 18 x 1.5
0.79	0.69	0.24	0.24	1.42	0.16	0.04	0.69	M 20 x 1.5
0.87	0.77	0.24	0.24	1.57	0.16	0.04	0.76	M 22 x 1.5
0.94	0.85	0.24	0.24	1.65	0.16	0.04	0.85	M 24 x 1.5
1.02	0.93	0.28	0.28	1.77	0.20	0.04	0.92	M 26 x 1.5
1.10	1.00	0.28	0.28	1.97	0.20	0.04	1.00	M 28 x 1.5
1.18	1.08	0.28	0.28	1.97	0.20	0.05	1.08	M 30 x 1.5
1.26	1.17	0.28	0.28	2.05	0.20	0.05	1.16	M 32 x 1.5
1.38	1.27	0.28	0.28	2.17	0.20	0.05	1.28	M 35 x 1.5
1.50	1.39	0.31	0.31	2.28	0.20	0.05	1.39	M 38 x 1.5
1.57	1.47	0.31	0.31	2.44	0.20	0.05	1.48	M 40 x 1.5
1.65	1.55	0.31	0.31	2.44	0.20	0.05	1.54	M 42 x 1.5
1.77	1.67	0.31	0.31	2.68	0.20	0.05	1.66	M 45 x 1.5
1.89	1.79	0.31	0.31	2.95	0.20	0.05	1.78	M 48 x 1.5
1.97	1.87	0.31	0.31	2.95	0.20	0.05	1.86	M 50 x 1.5
2.05	1.94	0.39	0.39	3.15	0.24	0.05	1.93	M 52 x 1.5
2.17	2.06	0.39	0.39	3.15	0.24	0.05	2.05	M 55 x 1.5
2.28	2.18	0.39	0.39	3.54	0.24	0.06	2.17	M 58 x 1.5
2.36	2.26	0.39	0.39	3.54	0.24	0.06	2.25	M 60 x 1.5

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$51.00

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$51.00
100	249	Mex$46.75
250	499	Mex$42.50
≥ 500		Mex$38.25

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.004 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021
