Tuercas cilíndricas ranuradas GN 1804.1

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Roscas finas métricas ISO DIN 13 Valores de resistencia de las contratuercas Características del plástico Características del acero inoxidable

Descripción del producto

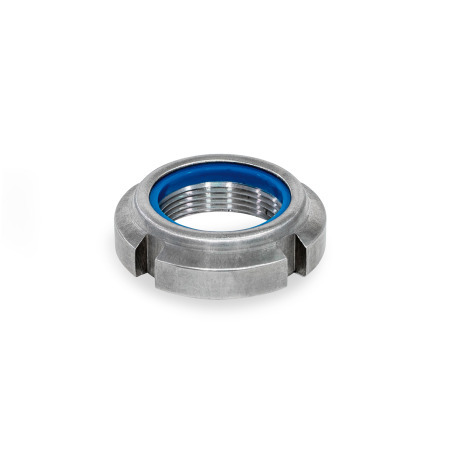

Las tuercas cilíndricas ranuradas GN 1804.1 son de cierre automático debido al inserto de poliamida. Por lo tanto, también pueden utilizarse como una tuerca de seguridad y pueden utilizarse más de una vez.

En su mayoría, las series roscadas corresponden a las tuercas cilíndricas ranuradas para cojinetes de rodillo DIN 981. Las dimensiones disponibles adicionalmente abarcan los tamaños de rosca comunes usados en la construcción de maquinaria y accesorios.

Especificación

Tuerca
Acero inoxidable AISI 301NI

Inserto
Plástico, Poliamida (PA)
Temperatura de trabajo
-22 °F a 194 °F (-30 °C a +90 °C)

RoHS

Accesorio

Llaves de gancho DIN 1810 (Número de parte, ver tabla)

Número de pieza	d₁ 6H	d₂	d₃	b	h	m	Número de ranuras	Número de parte llave de gancho

1804.1-M10X0.75-NI	M 10 x 0.75 6H	0.71	0.59	0.12	0.30	0.18	4	1810-A16-20
1804.1-M12X1-NI	M 12 x 1 6H	0.83	0.71	0.12	0.30	0.18	4	1810-A16-20
1804.1-M15X1-NI	M 15 x 1 6H	0.94	0.83	0.16	0.33	0.22	4	1810-A25-28
1804.1-M17X1-NI	M 17 x 1 6H	1.10	0.94	0.16	0.33	0.22	4	1810-A25-28
1804.1-M20X1-NI	M 20 x 1 6H	1.26	1.06	0.16	0.37	0.26	4	1810-A30-32
1804.1-M25X1.5-NI	M 25 x 1.5 6H	1.50	1.30	0.20	0.41	0.26	4	1810-A40-42
1804.1-M30X1.5-NI	M 30 x 1.5 6H	1.73	1.50	0.20	0.43	0.26	4	1810-A45-50
1804.1-M35X1.5-NI	M 35 x 1.5 6H	1.97	1.73	0.20	0.43	0.28	4	1810-A45-50
1804.1-M40X1.5-NI	M 40 x 1.5 6H	2.20	1.97	0.24	0.47	0.32	4	1810-A58-62
1804.1-M45X1.5-NI	M 45 x 1.5 6H	2.44	2.17	0.24	0.47	0.32	4	1810-A58-62

Número de pieza

d₁ 6H

d₂

d₃

Número de ranuras

Número de parte
llave de gancho

1804.1-M10X0.75-NI

M 10 x 0.75 6H

0.71

0.59

0.12

0.30

0.18

1810-A16-20

1804.1-M12X1-NI

M 12 x 1 6H

0.83

0.71

0.12

0.30

0.18

1810-A16-20

1804.1-M15X1-NI

M 15 x 1 6H

0.94

0.83

0.16

0.33

0.22

1810-A25-28

1804.1-M17X1-NI

M 17 x 1 6H

1.10

0.94

0.16

0.33

0.22

1810-A25-28

1804.1-M20X1-NI

M 20 x 1 6H

1.26

1.06

0.16

0.37

0.26

1810-A30-32

1804.1-M25X1.5-NI

M 25 x 1.5 6H

1.50

1.30

0.20

0.41

0.26

1810-A40-42

1804.1-M30X1.5-NI

M 30 x 1.5 6H

1.73

1.50

0.20

0.43

0.26

1810-A45-50

1804.1-M35X1.5-NI

M 35 x 1.5 6H

1.97

1.73

0.20

0.43

0.28

1810-A45-50

1804.1-M40X1.5-NI

M 40 x 1.5 6H

2.20

1.97

0.24

0.47

0.32

1810-A58-62

1804.1-M45X1.5-NI

M 45 x 1.5 6H

2.44

2.17

0.24

0.47

0.32

1810-A58-62

d₁ 6H	d₂	d₃	b	h	m	Número de ranuras	Número de parte llave de gancho

M 10 x 0.75	0.71	0.59	0.12	0.30	0.18	4	DIN 1810-A16-20
M 12 x 1	0.83	0.71	0.12	0.30	0.18	4	DIN 1810-A16-20
M 15 x 1	0.94	0.83	0.16	0.33	0.22	4	DIN 1810-A25-28
M 17 x 1	1.10	0.94	0.16	0.33	0.22	4	DIN 1810-A25-28
M 20 x 1	1.26	1.06	0.16	0.37	0.26	4	DIN 1810-A30-32
M 25 x 1.5	1.50	1.30	0.20	0.41	0.26	4	DIN 1810-A40-42
M 30 x 1.5	1.73	1.50	0.20	0.43	0.26	4	DIN 1810-A45-50
M 35 x 1.5	1.97	1.73	0.20	0.43	0.28	4	DIN 1810-A45-50
M 40 x 1.5	2.20	1.97	0.24	0.47	0.32	4	DIN 1810-A58-62
M 45 x 1.5	2.44	2.17	0.24	0.47	0.32	4	DIN 1810-A58-62

d₁ 6H

d₂

d₃

Número de ranuras

Número de parte
llave de gancho

M 10 x 0.75

0.71

0.59

0.12

0.30

0.18

DIN 1810-A16-20

M 12 x 1

0.83

0.71

0.12

0.30

0.18

DIN 1810-A16-20

M 15 x 1

0.94

0.83

0.16

0.33

0.22

DIN 1810-A25-28

M 17 x 1

1.10

0.94

0.16

0.33

0.22

DIN 1810-A25-28

M 20 x 1

1.26

1.06

0.16

0.37

0.26

DIN 1810-A30-32

M 25 x 1.5

1.50

1.30

0.20

0.41

0.26

DIN 1810-A40-42

M 30 x 1.5

1.73

1.50

0.20

0.43

0.26

DIN 1810-A45-50

M 35 x 1.5

1.97

1.73

0.20

0.43

0.28

DIN 1810-A45-50

M 40 x 1.5

2.20

1.97

0.24

0.47

0.32

DIN 1810-A58-62

M 45 x 1.5

2.44

2.17

0.24

0.47

0.32

DIN 1810-A58-62

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Min	Max	Price
1	99	Mex$5.82
100	249	Mex$5.34
250	499	Mex$4.85
≥ 500		Mex$4.37
