Miniposicionadores de indexado GN 822.12

Tipo: BN - Sin bloqueo, con perilla de acero inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Información de la capacidad de carga Lista de tipos de posicionadores de indexado Tolerancias fundamentales ISO Características del plástico Características del acero inoxidable

Descripción del producto

Los miniposicionadores de indexado GN 822.12 tienen dimensiones pequeñas y son compactos.

El tipo C / CN ofrece una posición de bloqueo para aplicaciones en las que se requiere que el pasador del posicionador se retraiga durante un periodo de tiempo prolongado. El botón se puede girar 30° después de retraer el vástago de indexado, lo que lo retiene en la posición «replegada» mediante el bloqueo de indexado.

Especificación

Guía / Pasador del posicionador
Acero inoxidable AISI 316L

Perilla

Plástico, poliamida (PA) para tipo B / C
Negro, acabado mate
Acero inoxidable AISI 316 para tipo BN / CN
Mate, granallado
No desmontable

Muelle
Acero inoxidable AISI 316 Ti

RoHS

Bajo pedido

Con perilla rojo

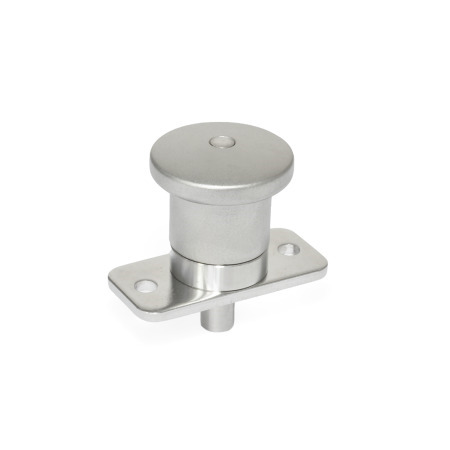

GN 822.12 Miniposicionadores de indexado de acero inoxidable, con bloqueo y sin bloqueo, con brida de fijación boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

B	Sin bloqueo, con perilla de plástico
BN	Sin bloqueo, con perilla de acero inoxidable
C	Con bloqueo, con perilla de plástico
CN	Con bloqueo, con perilla de acero inoxidable

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ Pasador h9 Orificio +0.001/+0.008	l₁		b₁	b₂	d₂	d₃	d₄	k	l₂	l₃	l₄	l₅ Carrera	Carga del muelle ≈ inicial	Final

0.157	0.20	0.39	1.38	0.59	0.315	0.83	0.17	0.98	0.81	0.08	0.08	0.20	0.90 lbf (4 N)	2.47 lbf (11 N)
0.197	0.24	0.47	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
0.236	0.24	0.47	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
0.315	0.39	0.79	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
0.394	0.39	0.79	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$665.40

Disponibles 2 semanas

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$665.40
50	99	Mex$609.95
100	249	Mex$554.50
≥ 250		Mex$499.05

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.052 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Datos de CAD

Otros formatos de datos

Acerca las descargas de datos de CAD

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

Servicio de Winco

Solicite que le devuelvan la llamada

Manual de JW Winco

Su contacto

GN 822.12 Miniposicionadores de indexado Acero inoxidable, con bloqueo y sin bloqueo, con brida de fijación

Familia de productos de acero inoxidable

Descripción del producto

Especificación

Bajo pedido

Opciones del artículo / Tabla

Tipo

Tipo: B - Sin bloqueo, con perilla de plástico

Tipo: BN - Sin bloqueo, con perilla de acero inoxidable

Tipo: C - Con bloqueo, con perilla de plástico

Tipo: CN - Con bloqueo, con perilla de acero inoxidable

Medidas métricas

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Datos de CAD

Datos de CAD

Ingresar

Ingreso rápido

¿Necesita ayuda?

Esto también podría ser interesante...

GN 822.9

NUEVO GN 822.10

GN 722.5

Su contacto

Servicio de Winco

Número de pieza	d₁ Pasador h9 Orificio +0.001/+0.008	l₁	b₁	b₂	d₂	d₃	d₄	k	l₂	l₃	l₄	l₅ Carrera	Carga del muelle ≈ inicial	Final

822.12-4-5-B	0.157 h9 / +0.001/+0.008	0.20	1.38	0.59	0.315	0.83	0.17	0.98	0.81	0.08	0.08	0.20	0.90 lbf (4 N)	2.47 lbf (11 N)
822.12-4-10-B	0.157 h9 / +0.001/+0.008	0.39	1.38	0.59	0.315	0.83	0.17	0.98	0.81	0.08	0.08	0.20	0.90 lbf (4 N)	2.47 lbf (11 N)
822.12-5-6-B	0.197 h9 / +0.001/+0.008	0.24	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-5-12-B	0.197 h9 / +0.001/+0.008	0.47	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-6-6-B	0.236 h9 / +0.001/+0.008	0.24	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-6-12-B	0.236 h9 / +0.001/+0.008	0.47	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-8-10-B	0.315 h9 / +0.001/+0.008	0.39	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
822.12-8-20-B	0.315 h9 / +0.001/+0.008	0.79	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
822.12-10-10-B	0.394 h9 / +0.001/+0.008	0.39	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
822.12-10-20-B	0.394 h9 / +0.001/+0.008	0.79	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)

Número de pieza	d₁ Pasador h9 Orificio +0.001/+0.008	l₁	b₁	b₂	d₂	d₃	d₄	k	l₂	l₃	l₄	l₅ Carrera	Carga del muelle ≈ inicial	Final

822.12-4-5-BN	0.157 h9 / +0.001/+0.008	0.20	1.38	0.59	0.315	0.83	0.17	0.98	0.81	0.08	0.08	0.20	0.90 lbf (4 N)	2.47 lbf (11 N)
822.12-4-10-BN	0.157 h9 / +0.001/+0.008	0.39	1.38	0.59	0.315	0.83	0.17	0.98	0.81	0.08	0.08	0.20	0.90 lbf (4 N)	2.47 lbf (11 N)
822.12-5-6-BN	0.197 h9 / +0.001/+0.008	0.24	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-5-12-BN	0.197 h9 / +0.001/+0.008	0.47	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-6-6-BN	0.236 h9 / +0.001/+0.008	0.24	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-6-12-BN	0.236 h9 / +0.001/+0.008	0.47	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-8-10-BN	0.315 h9 / +0.001/+0.008	0.39	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
822.12-8-20-BN	0.315 h9 / +0.001/+0.008	0.79	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
822.12-10-10-BN	0.394 h9 / +0.001/+0.008	0.39	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
822.12-10-20-BN	0.394 h9 / +0.001/+0.008	0.79	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)

Número de pieza	d₁ Pasador h9 Orificio +0.001/+0.008	l₁	b₁	b₂	d₂	d₃	d₄	k	l₂	l₃	l₄	l₅ Carrera	Carga del muelle ≈ inicial	Final

822.12-4-5-C	0.157 h9 / +0.001/+0.008	0.20	1.38	0.59	0.315	0.83	0.17	0.98	0.81	0.08	0.08	0.20	0.90 lbf (4 N)	2.47 lbf (11 N)
822.12-4-10-C	0.157 h9 / +0.001/+0.008	0.39	1.38	0.59	0.315	0.83	0.17	0.98	0.81	0.08	0.08	0.20	0.90 lbf (4 N)	2.47 lbf (11 N)
822.12-5-6-C	0.197 h9 / +0.001/+0.008	0.24	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-5-12-C	0.197 h9 / +0.001/+0.008	0.47	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-6-6-C	0.236 h9 / +0.001/+0.008	0.24	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-6-12-C	0.236 h9 / +0.001/+0.008	0.47	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-8-10-C	0.315 h9 / +0.001/+0.008	0.39	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
822.12-8-20-C	0.315 h9 / +0.001/+0.008	0.79	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
822.12-10-10-C	0.394 h9 / +0.001/+0.008	0.39	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
822.12-10-20-C	0.394 h9 / +0.001/+0.008	0.79	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)

Número de pieza	d₁ Pasador h9 Orificio +0.001/+0.008	l₁	b₁	b₂	d₂	d₃	d₄	k	l₂	l₃	l₄	l₅ Carrera	Carga del muelle ≈ inicial	Final

822.12-4-5-CN	0.157 h9 / +0.001/+0.008	0.20	1.38	0.59	0.315	0.83	0.17	0.98	0.81	0.08	0.08	0.20	0.90 lbf (4 N)	2.47 lbf (11 N)
822.12-4-10-CN	0.157 h9 / +0.001/+0.008	0.39	1.38	0.59	0.315	0.83	0.17	0.98	0.81	0.08	0.08	0.20	0.90 lbf (4 N)	2.47 lbf (11 N)
822.12-5-6-CN	0.197 h9 / +0.001/+0.008	0.24	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-5-12-CN	0.197 h9 / +0.001/+0.008	0.47	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-6-6-CN	0.236 h9 / +0.001/+0.008	0.24	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-6-12-CN	0.236 h9 / +0.001/+0.008	0.47	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
822.12-8-10-CN	0.315 h9 / +0.001/+0.008	0.39	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
822.12-8-20-CN	0.315 h9 / +0.001/+0.008	0.79	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
822.12-10-10-CN	0.394 h9 / +0.001/+0.008	0.39	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
822.12-10-20-CN	0.394 h9 / +0.001/+0.008	0.79	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
