Posicionadores de muelle GN 616

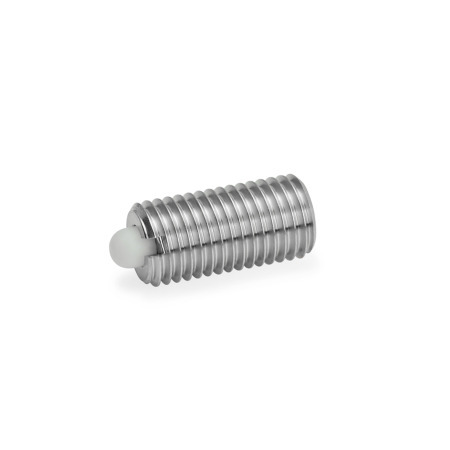

Tipo: KN - Vástago de punta de plastico, carga de muelle estándar

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Hoja de la norma GN 616 Imprimir esta página Bloqueador de roscas MVK Bloqueador de roscas PFB Características del plástico Características del acero inoxidable

Descripción del producto

Los posicionadores de muelle GN 616 se usan como dispositivos de posicionamiento, pasadores de enclave, pasadores de presión y expulsores. Un ejemplo típico es en las aplicaciones de empuje y liberación.

La ranura en el lado del posicionador sirve para aplicaciones con agujeros ciegos. Se encuentra disponible el herramientas de montaje especial GN 611.5 (véase la tabla).

Especificación

Tipo SN / SSN

Alojamiento de acero inoxidable AISI 303
Vástago de punta de acero inoxidable AISI 303, nitrided
Temperatura de trabajo de hasta 482 °F (250 °C)

Tipo KN / KSN

Alojamiento de acero inoxidable AISI 303
Vástago de punta de plástico, Poliacetal (POM)
Temperatura de trabajo
-22 °F a +122 °F (-30 °C a +50 °C)

Muelle
Acero inoxidable AISI 631

Identificación de los tipos SSN / KSN
Alojamiento con 2 marcas longitudinales

RoHS

Accesorio

Herramientas de montaje GN 611.5 (Nº de pieza ver tabla)

Bajo pedido

Con bloqueador de roscas PFB / MVK

GN 616 Posicionadores de muelle de acero inoxidable, con vástago de punta de acero inoxidable / plástico boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

SN	Vástago de punta de acero inoxidable, carga de muelle estándar
SSN	Vástago de punta de acero inoxidable, carga de muelle alta
KN	Vástago de punta de plastico, carga de muelle estándar
KSN	Vástago de punta de plastico, carga de muelle alta

Tipo: KN - Vástago de punta de plastico, carga de muelle estándar

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁ Tipo SN	Tipo KN	Tipo SSN Tipo KSN	d₂	Longitud l +0.008	w Compresión	Carga de muelle ≈ Estándar (Tipo SN / KN) Inicial	Final	Estándar (Tipo SSN / KSN) Inicial	Final	Número de parte herramientas de montaje

616-M4-KN	-	M 4	-	0.06	0.591 +0.008	0.06	0.90 lbf (4 N)	3.60 lbf (16 N)	-	-	611.5-M4
616-M5-KN	-	M 5	-	0.09	0.709 +0.008	0.09	1.35 lbf (6 N)	4.50 lbf (20 N)	-	-	611.5-M5
616-M6-KN	-	M 6	-	0.11	0.787 +0.008	0.10	1.57 lbf (7 N)	4.95 lbf (22 N)	-	-	611.5-M6
616-M8-KN	-	M 8	-	0.14	0.866 +0.008	0.12	1.80 lbf (8 N)	8.54 lbf (38 N)	-	-	611.5-M8
616-M10-KN	-	M 10	-	0.16	0.866 +0.008	0.12	2.25 lbf (10 N)	8.54 lbf (38 N)	-	-	611.5-M10
616-M12-KN	-	M 12	-	0.24	1.102 +0.008	0.16	2.25 lbf (10 N)	12.14 lbf (54 N)	-	-	611.5-M12
616-M16-KN	-	M 16	-	0.30	1.260 +0.008	0.20	8.54 lbf (38 N)	22.48 lbf (100 N)	-	-	611.5-M16
616-M20-KN	-	M 20	-	0.39	1.575 +0.008	0.28	13.04 lbf (58 N)	31.47 lbf (140 N)	-	-	611.5-M20
616-M24-KN	-	M 24	-	0.47	2.047 +0.008	0.39	17.98 lbf (80 N)	40.47 lbf (180 N)	-	-	611.5-M24

Tipo: SSN - Vástago de punta de acero inoxidable, carga de muelle alta

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁ Tipo SN	Tipo KN	Tipo SSN Tipo KSN	d₂	Longitud l +0.008	w Compresión	Carga de muelle ≈ Estándar (Tipo SN / KN) Inicial	Final	Estándar (Tipo SSN / KSN) Inicial	Final	Número de parte herramientas de montaje

616-M5-SSN	-	-	M 5	0.09	0.709 +0.008	0.09	-	-	3.37 lbf (15 N)	9.89 lbf (44 N)	611.5-M5
616-M6-SSN	-	-	M 6	0.11	0.787 +0.008	0.10	-	-	4.50 lbf (20 N)	10.79 lbf (48 N)	611.5-M6
616-M8-SSN	-	-	M 8	0.14	0.866 +0.008	0.12	-	-	5.85 lbf (26 N)	15.74 lbf (70 N)	611.5-M8
616-M10-SSN	-	-	M 10	0.16	0.866 +0.008	0.12	-	-	5.85 lbf (26 N)	15.74 lbf (70 N)	611.5-M10
616-M12-SSN	-	-	M 12	0.24	1.102 +0.008	0.16	-	-	11.47 lbf (51 N)	27.43 lbf (122 N)	611.5-M12
616-M16-SSN	-	-	M 16	0.30	1.260 +0.008	0.20	-	-	16.19 lbf (72 N)	36.87 lbf (164 N)	611.5-M16
616-M20-SSN	-	-	M 20	0.39	1.575 +0.008	0.28	-	-	19.78 lbf (88 N)	46.31 lbf (206 N)	611.5-M20
616-M24-SSN	-	-	M 24	0.47	2.047 +0.008	0.39	-	-	21.13 lbf (94 N)	56.20 lbf (250 N)	611.5-M24

Tipo: KSN - Vástago de punta de plastico, carga de muelle alta

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁ Tipo SN	Tipo KN	Tipo SSN Tipo KSN	d₂	Longitud l +0.008	w Compresión	Carga de muelle ≈ Estándar (Tipo SN / KN) Inicial	Final	Estándar (Tipo SSN / KSN) Inicial	Final	Número de parte herramientas de montaje

616-M5-KSN	-	-	M 5	0.09	0.709 +0.008	0.09	-	-	3.37 lbf (15 N)	9.89 lbf (44 N)	611.5-M5
616-M6-KSN	-	-	M 6	0.11	0.787 +0.008	0.10	-	-	4.50 lbf (20 N)	10.79 lbf (48 N)	611.5-M6
616-M8-KSN	-	-	M 8	0.14	0.866 +0.008	0.12	-	-	5.85 lbf (26 N)	15.74 lbf (70 N)	611.5-M8
616-M10-KSN	-	-	M 10	0.16	0.866 +0.008	0.12	-	-	5.85 lbf (26 N)	15.74 lbf (70 N)	611.5-M10
616-M12-KSN	-	-	M 12	0.24	1.102 +0.008	0.16	-	-	11.47 lbf (51 N)	27.43 lbf (122 N)	611.5-M12
616-M16-KSN	-	-	M 16	0.30	1.260 +0.008	0.20	-	-	16.19 lbf (72 N)	36.87 lbf (164 N)	611.5-M16
616-M20-KSN	-	-	M 20	0.39	1.575 +0.008	0.28	-	-	19.78 lbf (88 N)	46.31 lbf (206 N)	611.5-M20
616-M24-KSN	-	-	M 24	0.47	2.047 +0.008	0.39	-	-	21.13 lbf (94 N)	56.20 lbf (250 N)	611.5-M24

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ Tipo SN	Tipo KN	Tipo SSN Tipo KSN	d₂	Longitud l +0.008	w Compresión	Carga de muelle ≈ Estándar (Tipo SN / KN) Inicial	Final	Estándar (Tipo SSN / KSN) Inicial	Final	Número de parte herramientas de montaje

M 3	-	-	0.04	0.472	0.04	0.56 lbf (2.5 N)	0.67 lbf (3 N)	-	-	611.5-M3
M 4	M 4	-	0.06	0.591	0.06	0.90 lbf (4 N)	3.60 lbf (16 N)	-	-	611.5-M4
M 5	M 5	M 5	0.09	0.709	0.09	1.35 lbf (6 N)	4.50 lbf (20 N)	3.37 lbf (15 N)	9.89 lbf (44 N)	611.5-M5
M 6	M 6	M 6	0.11	0.787	0.10	1.57 lbf (7 N)	4.95 lbf (22 N)	4.50 lbf (20 N)	10.79 lbf (48 N)	611.5-M6
M 8	M 8	M 8	0.14	0.866	0.12	1.80 lbf (8 N)	8.54 lbf (38 N)	5.85 lbf (26 N)	15.74 lbf (70 N)	611.5-M8
M 10	M 10	M 10	0.16	0.866	0.12	2.25 lbf (10 N)	8.54 lbf (38 N)	5.85 lbf (26 N)	15.74 lbf (70 N)	611.5-M10
M 12	M 12	M 12	0.24	1.102	0.16	2.25 lbf (10 N)	12.14 lbf (54 N)	11.47 lbf (51 N)	27.43 lbf (122 N)	611.5-M12
M 16	M 16	M 16	0.30	1.260	0.20	8.54 lbf (38 N)	22.48 lbf (100 N)	16.19 lbf (72 N)	36.87 lbf (164 N)	611.5-M16
M 20	M 20	M 20	0.39	1.575	0.28	13.04 lbf (58 N)	31.47 lbf (140 N)	19.78 lbf (88 N)	46.31 lbf (206 N)	611.5-M20
M 24	M 24	M 24	0.47	2.047	0.39	17.98 lbf (80 N)	40.47 lbf (180 N)	21.13 lbf (94 N)	56.20 lbf (250 N)	611.5-M24

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$253.20

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$253.20
100	249	Mex$232.10
250	499	Mex$211.00
≥ 500		Mex$189.90

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.002 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Datos de CAD

Otros formatos de datos

Acerca las descargas de datos de CAD

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

GN 616 Posicionadores de muelle Alojamiento de acero inoxidable, con vástago de punta de acero inoxidable / plástico
