Abrazaderas de palanca tipo pestillo horizontal GN 851.3

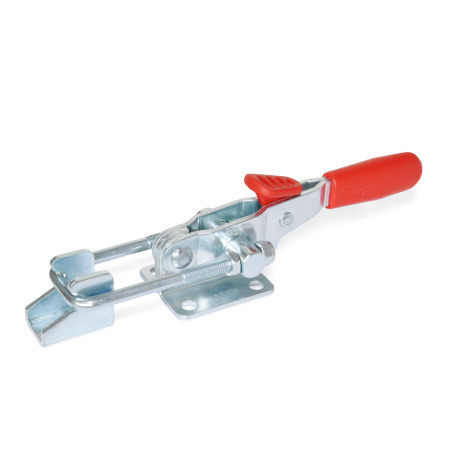

GN 851.3 Abrazaderas de palanca de tipo pestillo horizontal de acero, con gancho de seguridad y base de montaje horizontal Tipo: T6 - Con pestillo de tracción, con soporte de cierre
Material: ST - Acero

Tipo: T6 - Con pestillo de tracción, con soporte de cierre
Material: ST - Acero

Hoja de la norma GN 851.3 Imprimir esta página Información general sobre los clamps

Descripción del producto

Las abrazaderas de palanca tipo pestillo horizontal GN 851.3 son de diseño compacto y se pueden usar para garantizar altas capacidades de retención.

El movimiento circular de la empuñadura se transforma en la acción lineal del pestillo. En la posición de sujeción, el pestillo de tracción con el brazo de sujeción es paralelo al plano de la empuñadura operativa.

Cuando la abrazadera de palanca está sujeta, un gancho de seguridad se cierra de manera positiva sobre el cuerpo. Esto evita la liberación de la posición de sujeción de manera involuntaria o inducida por vibraciones. Abrir el gancho de seguridad se consigue con una mano.

La carrera del pestillo de tracción de estas abrazaderas de palanca se puede ajustar dentro de su intervalo. 

Además de las longitudes estándar de los pestillos de tracción mostrados en la tabla, también están disponibles diversas otras longitudes en la serie GN 951.1.

Especificación

Abrazaderas de palanca

Acero cementado C10
Zincado, acabado pasivado azul
Pestillo de tracción
Acero St 37
Zincado, acabado pasivado azul

Todas las secciones móviles están lubricadas con grasa especial.

Empuñadura
Funda de plástico rojo de alta calidad, resistente a aceites

RoHS

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza T6 - Con pestillo de tracción, con soporte de cierre	Número de pieza T - Sin pestillo de tracción, con soporte de cierre	Tamaño	F_H Capacidad de retención	a	b₁	b₂	b₃	b₄	b₅	d₁	d₂	h₁ ≈	h₂


851.3-160-T6		160	360 lbf (1600 N)	0.47	1.02	1.10	0.83	0.79	0.55	M 4	0.17	1.22	0.71
	851.3-160-T	160	360 lbf (1600 N)	-	1.02	1.10	-	0.79	0.55	-	0.17	1.22	0.71
851.3-320-T6		320	719 lbf (3200 N)	0.63	1.57	1.73	1.26	1.10	0.87	M 6	0.26	1.77	0.98
	851.3-320-T	320	719 lbf (3200 N)	-	1.57	1.73	-	1.10	0.87	-	0.26	1.77	0.98
851.3-700-T6		700	1574 lbf (7000 N)	0.94	2.36	2.13	1.50	1.50	1.02	M 8	0.33	2.20	1.42
	851.3-700-T	700	1574 lbf (7000 N)	-	2.36	2.13	-	1.50	1.02	-	0.33	2.20	1.42

Tamaño	l₁ ≈	l₂ mín.	m₁	m₂	m₃	m₄	m₅	r ≈ en w₂ = 0	s	w₁ Carrera	w₂ ≈ Intervalo ajustable

160	3.90	0.43	0.75	0.20	0.63	0.20	0.39	1.38	0.08	0.98	0.43
160	-	-	0.75	0.20	0.63	0.20	0.39	-	0.08	-	-
320	6.54	0.79	1.26	0.41	0.75	0.28	0.56	2.13	0.12	1.38	0.51
320	-	-	1.26	0.41	0.75	0.28	0.56	-	0.12	-	-
700	8.54	0.98	1.50	0.37	1.63	0.37	0.75	2.76	0.14	1.93	1.02
700	-	-	1.50	0.37	1.63	0.37	0.75	-	0.14	-	-

Tamaño	F_H Capacidad de retención	a	b₁	b₂	b₃	b₄	b₅	d₁	d₂	h₁ ≈	h₂

160	360 lbf (1600 N)	0.47	1.02	1.10	0.83	0.79	0.55	M 4	0.17	1.22	0.71
320	719 lbf (3200 N)	0.63	1.57	1.73	1.26	1.10	0.87	M 6	0.26	1.77	0.98
700	1574 lbf (7000 N)	0.94	2.36	2.13	1.50	1.50	1.02	M 8	0.33	2.20	1.42

Tamaño	l₁ ≈	l₂ mín.	m₁	m₂	m₃	m₄	m₅	r ≈ en w₂ = 0	s	w₁ Carrera	w₂ ≈ Intervalo ajustable

160	3.90	0.43	0.75	0.20	0.63	0.20	0.39	1.38	0.08	0.98	0.43
320	6.54	0.79	1.26	0.41	0.75	0.28	0.56	2.13	0.12	1.38	0.51
700	8.54	0.98	1.50	0.37	1.63	0.37	0.75	2.76	0.14	1.93	1.02
