GN 820.3 Clamps de actuación horizontal con brazo extendido Acero, con gancho de seguridad, con base de montaje horizontal

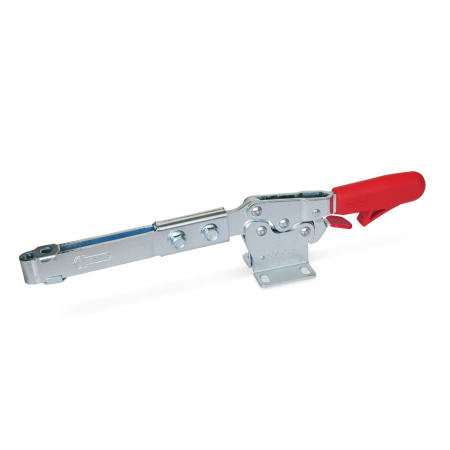

Clamps de actuación horizontal con brazo extendido GN 820.3: Acero, con gancho de seguridad, con base de montaje horizontal
Tipo: UL - Brazo de fijación extendido, con agujero ranurado, con dos arandelas con brida
Principio de funcionamiento de los cepos de palanca / Descripción general de las abrazaderas de palanca tipo pestillo

Descripción del producto

Los clamps actuación horizontal con brazo extendido GN 820.3 tienen una función de seguridad en la que, durante el cierre, un cerrojo de gancho de seguridad accionado por un muelle asegura la conexión de bloqueo. Evita el desbloqueo involuntario de la abrazadera debido a vibraciones o algún intento accidental de aflojar o abrir la abrazadera. Para abrir y liberar la abrazadera, jale la agarradera digital para desenganchar el mecanismo de cierre de gancho de seguridad (operación con una sola mano).

Funcionan de acuerdo con el principio de conmutación: la manija y la barra de sujeción se mueven en dirección opuesta. Requieren menos espacio para la acción de sujeción.

Los clamps de actuación horizontal con brazo extendido en la versión de barra en U con dos arandelas con brida (tipo UL) pueden alojar un tornillo de sujeción específico para la aplicación. También se incluye un conjunto de husillos con punta de caucho de neopreno para el tipo ULC.

Especificación

Mecanismo de tensado
Acero

  • Piezas de chapa
    Acero de cementación C10, zincado, acabado pasivado azul
  • Pasadores de articulación templados
  • Remaches de articulación en acero endurecido
  • Todas las piezas móviles están lubricadas con grasa especial

Empuñadura
Plástico

Arandelas embridadas GN 898 para tipo UL / ULC
Acero, zincado, azul acabado pasivado

Topes de apriete GN 708.1 para tipo ULC

  • Acero zincado, azul acabado pasivado
  • Pieza de apriete
    Caucho de cloropreno (CR)
    • Dureza 85 Shore A ≈
    • Vulcanizado
    • Negro
    • Tipo A (tope de presión plano)

RoHS

Accesorio

GN 804 Topes de apriete de abrazadera de palanca
GN 801.3 Soportes para sensores
GN 801 Soportes de sujeción (para el tipo UL)
GN 801.1 Alargadores de brazo de fijación (para el tipo UL)
GN 801.2 Alargadores de brazo de fijación (para el tipo UL)
GN 807 Topes de apriete de abrazadera de palanca
GN 708.1 Topes de apriete de abrazadera de palanca (con almohadilla de empuje de caucho)
GN 802 Topes de apriete de abrazadera de palanca
GN 903 Topes de apriete de abrazadera de palanca

GN 820.3 Clamps de actuación horizontal con brazo extendido de acero, con gancho de seguridad, con base de montaje horizontal boceto
Ocultar dibujo técnico
GN 820.3 Clamps de actuación horizontal con brazo extendido de acero, con gancho de seguridad, con base de montaje horizontal boceto

Opciones del artículo / Tabla

Tipo

ULBrazo de fijación extendido, con agujero ranurado, con dos arandelas con brida
ULCBrazo de fijación extendido, con agujero ranurado, con dos arandelas con brida y un conjunto de husillos GN 708.1
Mostrar / ocultar columnas

Medidas métricas

TamañoFH
Capacidad
de sujeción		a ≈b1b2b3d1d2h1 ≈h2h3h4h5
máx.
130135 lbf (600 N)2.661.421.570.25M 60.222.011.200.631.000.55
230247 lbf (1100 N)2.811.731.730.32M 80.262.421.440.711.180.49
Mostrar / ocultar columnas
Tamañol1 ≈l2 ≈l3 ≈l4m1m2m3rsw
Intervalo
ajustable
1309.846.735.242.171.020.881.125.550.100.69
23011.147.726.002.681.021.021.246.240.120.79

Armar y cotizar.
Tamaño
Tipo


Tamaño
Tipo


Pieza seleccionada (Cómo hacer un pedido)

Total (sin IVA)
Mex$1,005.60
Disponibles 2 semanas
Crear lista de proyectos
Guardar como favorito.
Recomiende un producto.
Tome nota de nuestros descuentos por cantidad (pesos mexicanos).
MinMaxPrice
149Mex$1,005.60
5099Mex$921.80
100249Mex$838.00
≥ 250Mex$754.20
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.685 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
