EN 5337.2 Perillas de cinco lóbulos Plástico, con inserto ciego roscado o liso de latón / acero

Perillas de cinco lóbulos EN 5337.2: Plástico, con inserto ciego roscado o liso de latón / acero

Original design
code VCT.

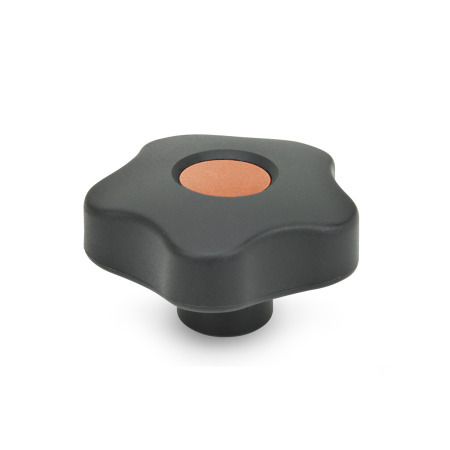

Color de la tapa de cubierta: DOR - Naranja, RAL 2004, acabado mate

Tolerancias fundamentales ISO Características del plástico

Descripción del producto

Estas perillas EN 5337.2 se caracterizan por sus 5 lóbulos y rebajes que permiten la sujeción. No solo les proporcionan un diseño atractivo, sino que su forma también permite que se alcance un par alto.

Especificación

Perilla
Plástico, polipropileno (PP)

Reforzado, resistente a impactos
Temperatura de trabajo
32 °F a 194 °F (0 °C a +90 °C)
Negro, acabado mate

Inserto

Tipo E: Latón
Tipo C: Acero

Tapa de cubierta
Plástico, polipropileno (PP)

Negro, RAL 9005, acabado mateDSW
Naranja, RAL 2004, acabado mateDOR
Gris, RAL 7035, acabado mateDGR
Amarillo, RAL 1021, acabado mateDGB
Azul, RAL 5024, acabado mateDBL
Rojo, RAL 3000, acabado mateDRT
Verde, RAL 6017, acabado mateDGN

RoHS

EN 5337.2 Perillas de cinco lóbulos, de plástico, con inserto ciego roscado o liso de latón / acero boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

E	Con tapón de cubierta (orificio ciego roscado)
C	Con tapón de la cubierta (orificio ciego liso, tol. H9)

Número de pieza	d₁	d₂ Tipo E	d₄ H9 Tipo C	d₅	d₆	h₁	h₂	t₁	t₂ mín.

5337.2-25-M4-E-DSW	0.98*	M 4	-	0.51	0.31	0.75	0.31	0.39	-
5337.2-25-M5-E-DSW	0.98*	M 5	-	0.51	0.31	0.75	0.31	0.39	-
5337.2-25-M6-E-DSW	0.98*	M 6	-	0.51	0.31	0.75	0.31	0.39	-
5337.2-32-M5-E-DSW	1.26	M 5	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M5-E-DOR	1.26	M 5	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M5-E-DGR	1.26	M 5	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M5-E-DGB	1.26	M 5	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M5-E-DBL	1.26	M 5	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M5-E-DRT	1.26	M 5	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M5-E-DGN	1.26	M 5	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M6-E-DSW	1.26	M 6	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M6-E-DOR	1.26	M 6	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M6-E-DGR	1.26	M 6	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M6-E-DGB	1.26	M 6	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M6-E-DBL	1.26	M 6	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M6-E-DRT	1.26	M 6	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M6-E-DGN	1.26	M 6	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M8-E-DSW	1.26	M 8	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M8-E-DOR	1.26	M 8	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M8-E-DGR	1.26	M 8	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M8-E-DGB	1.26	M 8	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M8-E-DBL	1.26	M 8	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M8-E-DRT	1.26	M 8	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M8-E-DGN	1.26	M 8	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-40-M6-E-DSW	1.57	M 6	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M6-E-DOR	1.57	M 6	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M6-E-DGR	1.57	M 6	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M6-E-DGB	1.57	M 6	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M6-E-DBL	1.57	M 6	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M6-E-DRT	1.57	M 6	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M6-E-DGN	1.57	M 6	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M8-E-DSW	1.57	M 8	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M8-E-DOR	1.57	M 8	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M8-E-DGR	1.57	M 8	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M8-E-DGB	1.57	M 8	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M8-E-DBL	1.57	M 8	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M8-E-DRT	1.57	M 8	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M8-E-DGN	1.57	M 8	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M10-E-DSW	1.57	M 10	-	0.67	0.51	1.06	0.47	0.67	-
5337.2-40-M10-E-DOR	1.57	M 10	-	0.67	0.51	1.06	0.47	0.67	-
5337.2-40-M10-E-DGR	1.57	M 10	-	0.67	0.51	1.06	0.47	0.67	-
5337.2-40-M10-E-DGB	1.57	M 10	-	0.67	0.51	1.06	0.47	0.67	-
5337.2-40-M10-E-DBL	1.57	M 10	-	0.67	0.51	1.06	0.47	0.67	-
5337.2-40-M10-E-DRT	1.57	M 10	-	0.67	0.51	1.06	0.47	0.67	-
5337.2-40-M10-E-DGN	1.57	M 10	-	0.67	0.51	1.06	0.47	0.67	-
5337.2-50-M8-E-DSW	1.97	M 8	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M8-E-DOR	1.97	M 8	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M8-E-DGR	1.97	M 8	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M8-E-DGB	1.97	M 8	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M8-E-DBL	1.97	M 8	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M8-E-DRT	1.97	M 8	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M8-E-DGN	1.97	M 8	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M10-E-DSW	1.97	M 10	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M10-E-DOR	1.97	M 10	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M10-E-DGR	1.97	M 10	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M10-E-DGB	1.97	M 10	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M10-E-DBL	1.97	M 10	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M10-E-DRT	1.97	M 10	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M10-E-DGN	1.97	M 10	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M12-E-DSW	1.97	M 12	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M12-E-DOR	1.97	M 12	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M12-E-DGR	1.97	M 12	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M12-E-DGB	1.97	M 12	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M12-E-DBL	1.97	M 12	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M12-E-DRT	1.97	M 12	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M12-E-DGN	1.97	M 12	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-63-M8-E-DSW	2.48	M 8	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M8-E-DOR	2.48	M 8	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M8-E-DGR	2.48	M 8	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M8-E-DGB	2.48	M 8	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M8-E-DBL	2.48	M 8	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M8-E-DRT	2.48	M 8	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M8-E-DGN	2.48	M 8	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M10-E-DSW	2.48	M 10	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M10-E-DOR	2.48	M 10	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M10-E-DGR	2.48	M 10	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M10-E-DGB	2.48	M 10	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M10-E-DBL	2.48	M 10	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M10-E-DRT	2.48	M 10	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M10-E-DGN	2.48	M 10	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M12-E-DSW	2.48	M 12	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M12-E-DOR	2.48	M 12	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M12-E-DGR	2.48	M 12	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M12-E-DGB	2.48	M 12	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M12-E-DBL	2.48	M 12	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M12-E-DRT	2.48	M 12	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M12-E-DGN	2.48	M 12	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-74-M12-E-DSW	2.91	M 12	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M12-E-DOR	2.91	M 12	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M12-E-DGR	2.91	M 12	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M12-E-DGB	2.91	M 12	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M12-E-DBL	2.91	M 12	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M12-E-DRT	2.91	M 12	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M12-E-DGN	2.91	M 12	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M14-E-DSW	2.91	M 14	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M14-E-DOR	2.91	M 14	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M14-E-DGR	2.91	M 14	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M14-E-DGB	2.91	M 14	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M14-E-DBL	2.91	M 14	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M14-E-DRT	2.91	M 14	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M14-E-DGN	2.91	M 14	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M16-E-DSW	2.91	M 16	-	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-M16-E-DOR	2.91	M 16	-	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-M16-E-DGR	2.91	M 16	-	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-M16-E-DGB	2.91	M 16	-	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-M16-E-DBL	2.91	M 16	-	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-M16-E-DRT	2.91	M 16	-	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-M16-E-DGN	2.91	M 16	-	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-84-M12-E-DSW	3.31	M 12	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M12-E-DOR	3.31	M 12	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M12-E-DGR	3.31	M 12	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M12-E-DGB	3.31	M 12	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M12-E-DBL	3.31	M 12	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M12-E-DRT	3.31	M 12	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M12-E-DGN	3.31	M 12	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M16-E-DSW	3.31	M 16	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M16-E-DOR	3.31	M 16	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M16-E-DGR	3.31	M 16	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M16-E-DGB	3.31	M 16	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M16-E-DBL	3.31	M 16	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M16-E-DRT	3.31	M 16	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M16-E-DGN	3.31	M 16	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-95-M16-E-DSW	3.74	M 16	-	1.26	0.75	1.81	0.83	0.87	-
5337.2-95-M16-E-DOR	3.74	M 16	-	1.26	0.75	1.81	0.83	0.87	-
5337.2-95-M16-E-DGR	3.74	M 16	-	1.26	0.75	1.81	0.83	0.87	-
5337.2-95-M16-E-DGB	3.74	M 16	-	1.26	0.75	1.81	0.83	0.87	-
5337.2-95-M16-E-DBL	3.74	M 16	-	1.26	0.75	1.81	0.83	0.87	-
5337.2-95-M16-E-DRT	3.74	M 16	-	1.26	0.75	1.81	0.83	0.87	-
5337.2-95-M16-E-DGN	3.74	M 16	-	1.26	0.75	1.81	0.83	0.87	-
5337.2-0.98-10X32-E-DSW	0.98*	10 x 32	-	0.51	0.31	0.75	0.31	0.39	-
5337.2-1.26-1/4X20-E-DSW	1.26	1/4 x 20	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-1/4X20-E-DOR	1.26	1/4 x 20	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-1/4X20-E-DGR	1.26	1/4 x 20	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-1/4X20-E-DGB	1.26	1/4 x 20	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-1/4X20-E-DBL	1.26	1/4 x 20	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-1/4X20-E-DRT	1.26	1/4 x 20	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-1/4X20-E-DGN	1.26	1/4 x 20	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.57-1/4X20-E-DSW	1.57	1/4 x 20	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-1/4X20-E-DOR	1.57	1/4 x 20	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-1/4X20-E-DGR	1.57	1/4 x 20	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-1/4X20-E-DGB	1.57	1/4 x 20	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-1/4X20-E-DBL	1.57	1/4 x 20	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-1/4X20-E-DRT	1.57	1/4 x 20	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-1/4X20-E-DGN	1.57	1/4 x 20	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-5/16X18-E-DSW	1.57	5/16 x 18	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-5/16X18-E-DOR	1.57	5/16 x 18	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-5/16X18-E-DGR	1.57	5/16 x 18	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-5/16X18-E-DGB	1.57	5/16 x 18	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-5/16X18-E-DBL	1.57	5/16 x 18	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-5/16X18-E-DRT	1.57	5/16 x 18	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-5/16X18-E-DGN	1.57	5/16 x 18	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.97-5/16X18-E-DSW	1.97	5/16 x 18	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-5/16X18-E-DOR	1.97	5/16 x 18	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-5/16X18-E-DGR	1.97	5/16 x 18	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-5/16X18-E-DGB	1.97	5/16 x 18	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-5/16X18-E-DBL	1.97	5/16 x 18	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-5/16X18-E-DRT	1.97	5/16 x 18	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-5/16X18-E-DGN	1.97	5/16 x 18	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-3/8X16-E-DSW	1.97	3/8 x 16	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-3/8X16-E-DOR	1.97	3/8 x 16	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-3/8X16-E-DGR	1.97	3/8 x 16	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-3/8X16-E-DGB	1.97	3/8 x 16	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-3/8X16-E-DBL	1.97	3/8 x 16	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-3/8X16-E-DRT	1.97	3/8 x 16	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-3/8X16-E-DGN	1.97	3/8 x 16	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-2.48-3/8X16-E-DSW	2.48	3/8 x 16	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-3/8X16-E-DOR	2.48	3/8 x 16	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-3/8X16-E-DGR	2.48	3/8 x 16	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-3/8X16-E-DGB	2.48	3/8 x 16	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-3/8X16-E-DBL	2.48	3/8 x 16	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-3/8X16-E-DRT	2.48	3/8 x 16	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-3/8X16-E-DGN	2.48	3/8 x 16	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-1/2X13-E	2.48	1/2 x 13	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-1/2X13-E-DOR	2.48	1/2 x 13	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-1/2X13-E-DGR	2.48	1/2 x 13	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-1/2X13-E-DGB	2.48	1/2 x 13	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-1/2X13-E-DBL	2.48	1/2 x 13	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-1/2X13-E-DRT	2.48	1/2 x 13	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-1/2X13-E-DGN	2.48	1/2 x 13	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.91-1/2X13-E-DSW	2.91	1/2 x 13	-	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-1/2X13-E-DOR	2.91	1/2 x 13	-	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-1/2X13-E-DGR	2.91	1/2 x 13	-	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-1/2X13-E-DGB	2.91	1/2 x 13	-	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-1/2X13-E-DBL	2.91	1/2 x 13	-	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-1/2X13-E-DRT	2.91	1/2 x 13	-	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-1/2X13-E-DGN	2.91	1/2 x 13	-	1.02	0.67	1.71	0.87	1.22	1.02

Número de pieza	d₁	d₂ Tipo E	d₄ H9 Tipo C	d₅	d₆	h₁	h₂	t₁	t₂ mín.

5337.2-32-B6-C-DSW	1.26	-	B 6 H9	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-B6-C-DOR	1.26	-	B 6 H9	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-B6-C-DGR	1.26	-	B 6 H9	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-B6-C-DGB	1.26	-	B 6 H9	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-B6-C-DBL	1.26	-	B 6 H9	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-B6-C-DRT	1.26	-	B 6 H9	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-B6-C-DGN	1.26	-	B 6 H9	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-40-B8-C-DSW	1.57	-	B 8 H9	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-B8-C-DOR	1.57	-	B 8 H9	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-B8-C-DGR	1.57	-	B 8 H9	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-B8-C-DGB	1.57	-	B 8 H9	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-B8-C-DBL	1.57	-	B 8 H9	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-B8-C-DRT	1.57	-	B 8 H9	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-B8-C-DGN	1.57	-	B 8 H9	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-50-B8-C-DSW	1.97	-	B 8 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B8-C-DOR	1.97	-	B 8 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B8-C-DGR	1.97	-	B 8 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B8-C-DGB	1.97	-	B 8 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B8-C-DBL	1.97	-	B 8 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B8-C-DRT	1.97	-	B 8 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B8-C-DGN	1.97	-	B 8 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B10-C-DSW	1.97	-	B 10 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B10-C-DOR	1.97	-	B 10 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B10-C-DGR	1.97	-	B 10 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B10-C-DGB	1.97	-	B 10 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B10-C-DBL	1.97	-	B 10 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B10-C-DRT	1.97	-	B 10 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B10-C-DGN	1.97	-	B 10 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-63-B8-C-DSW	2.48	-	B 8 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B8-C-DOR	2.48	-	B 8 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B8-C-DGR	2.48	-	B 8 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B8-C-DGB	2.48	-	B 8 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B8-C-DBL	2.48	-	B 8 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B8-C-DRT	2.48	-	B 8 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B8-C-DGN	2.48	-	B 8 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B10-C-DSW	2.48	-	B 10 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B10-C-DOR	2.48	-	B 10 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B10-C-DGR	2.48	-	B 10 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B10-C-DGB	2.48	-	B 10 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B10-C-DBL	2.48	-	B 10 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B10-C-DRT	2.48	-	B 10 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B10-C-DGN	2.48	-	B 10 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-74-B8-C-DSW	2.91	-	B 8 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B8-C-DOR	2.91	-	B 8 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B8-C-DGR	2.91	-	B 8 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B8-C-DGB	2.91	-	B 8 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B8-C-DBL	2.91	-	B 8 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B8-C-DRT	2.91	-	B 8 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B8-C-DGN	2.91	-	B 8 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B12-C-DSW	2.91	-	B 12 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B12-C-DOR	2.91	-	B 12 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B12-C-DGR	2.91	-	B 12 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B12-C-DGB	2.91	-	B 12 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B12-C-DBL	2.91	-	B 12 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B12-C-DRT	2.91	-	B 12 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B12-C-DGN	2.91	-	B 12 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B16-C-DSW	2.91	-	B 16 H9	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-B16-C-DOR	2.91	-	B 16 H9	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-B16-C-DGR	2.91	-	B 16 H9	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-B16-C-DGB	2.91	-	B 16 H9	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-B16-C-DBL	2.91	-	B 16 H9	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-B16-C-DRT	2.91	-	B 16 H9	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-B16-C-DGN	2.91	-	B 16 H9	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-84-B12-C-DSW	3.31	-	B 12 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B12-C-DOR	3.31	-	B 12 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B12-C-DGR	3.31	-	B 12 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B12-C-DGB	3.31	-	B 12 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B12-C-DBL	3.31	-	B 12 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B12-C-DRT	3.31	-	B 12 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B12-C-DGN	3.31	-	B 12 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B16-C-DSW	3.31	-	B 16 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B16-C-DOR	3.31	-	B 16 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B16-C-DGR	3.31	-	B 16 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B16-C-DGB	3.31	-	B 16 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B16-C-DBL	3.31	-	B 16 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B16-C-DRT	3.31	-	B 16 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B16-C-DGN	3.31	-	B 16 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-1.26-B1/4-C-DSW	1.26	-	B 1/4 H9**	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-B1/4-C-DOR	1.26	-	B 1/4 H9**	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-B1/4-C-DGR	1.26	-	B 1/4 H9**	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-B1/4-C-DGB	1.26	-	B 1/4 H9**	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-B1/4-C-DBL	1.26	-	B 1/4 H9**	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-B1/4-C-DRT	1.26	-	B 1/4 H9**	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-B1/4-C-DGN	1.26	-	B 1/4 H9**	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.57-B1/4-C-DSW	1.57	-	B 1/4 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B1/4-C-DOR	1.57	-	B 1/4 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B1/4-C-DGR	1.57	-	B 1/4 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B1/4-C-DGB	1.57	-	B 1/4 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B1/4-C-DBL	1.57	-	B 1/4 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B1/4-C-DRT	1.57	-	B 1/4 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B1/4-C-DGN	1.57	-	B 1/4 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B5/16-C-DSW	1.57	-	B 5/16 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B5/16-C-DOR	1.57	-	B 5/16 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B5/16-C-DGR	1.57	-	B 5/16 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B5/16-C-DGB	1.57	-	B 5/16 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B5/16-C-DBL	1.57	-	B 5/16 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B5/16-C-DRT	1.57	-	B 5/16 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B5/16-C-DGN	1.57	-	B 5/16 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.97-B5/16-C-DSW	1.97	-	B 5/16 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B5/16-C-DOR	1.97	-	B 5/16 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B5/16-C-DGR	1.97	-	B 5/16 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B5/16-C-DGB	1.97	-	B 5/16 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B5/16-C-DBL	1.97	-	B 5/16 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B5/16-C-DRT	1.97	-	B 5/16 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B5/16-C-DGN	1.97	-	B 5/16 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B3/8-C-DSW	1.97	-	B 3/8 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B3/8-C-DOR	1.97	-	B 3/8 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B3/8-C-DGR	1.97	-	B 3/8 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B3/8-C-DGB	1.97	-	B 3/8 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B3/8-C-DBL	1.97	-	B 3/8 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B3/8-C-DRT	1.97	-	B 3/8 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B3/8-C-DGN	1.97	-	B 3/8 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-2.48-B3/8-C-DSW	2.48	-	B 3/8 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B3/8-C-DOR	2.48	-	B 3/8 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B3/8-C-DGR	2.48	-	B 3/8 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B3/8-C-DGB	2.48	-	B 3/8 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B3/8-C-DBL	2.48	-	B 3/8 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B3/8-C-DRT	2.48	-	B 3/8 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B3/8-C-DGN	2.48	-	B 3/8 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B1/2-C-DSW	2.48	-	B 1/2 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B1/2-C-DOR	2.48	-	B 1/2 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B1/2-C-DGR	2.48	-	B 1/2 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B1/2-C-DGB	2.48	-	B 1/2 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B1/2-C-DBL	2.48	-	B 1/2 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B1/2-C-DRT	2.48	-	B 1/2 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B1/2-C-DGN	2.48	-	B 1/2 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.91-B1/2-C-DSW	2.91	-	B 1/2 H9**	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-B1/2-C-DOR	2.91	-	B 1/2 H9**	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-B1/2-C-DGR	2.91	-	B 1/2 H9**	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-B1/2-C-DGB	2.91	-	B 1/2 H9**	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-B1/2-C-DBL	2.91	-	B 1/2 H9**	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-B1/2-C-DRT	2.91	-	B 1/2 H9**	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-B1/2-C-DGN	2.91	-	B 1/2 H9**	1.02	0.67	1.71	0.87	1.22	1.02

Mostrar / ocultar columnas

Medidas en pulgadas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂ Tipo E		d₄ H9 Tipo C		d₅	d₆	h₁	h₂	t₁	t₂ mín.

0.98*	10 x 32	-	-	-	0.51	0.31	0.75	0.31	0.39	-
1.26	1/4 x 20	-	B 1/4**	-	0.59	0.39	0.91	0.39	0.47	0.47
1.57	1/4 x 20	5/16 x 18	B 1/4**	B 5/16**	0.67	0.51	1.06	0.47	0.71	0.55
1.97	5/16 x 18	3/8 x 16	B 5/16**	B 3/8**	0.75	0.59	1.26	0.55	0.79	0.63
2.48	3/8 x 16	1/2 x 13	B 3/8**	B 1/2**	0.87	0.75	1.46	0.63	1.02	1.02
2.91	1/2 x 13	-	B 1/2**	-	1.02	0.67	1.71	0.87	1.22	1.02

*Solo disponible en color DSW

** Con 1/4x20 orificio para tornillo prisionero

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂ Tipo E			d₄ H9 Tipo C		d₅	d₆	h₁	h₂	t₁	t₂ mín.

0.98*	M 4	M 5	M 6	-	-	0.51	0.31	0.75	0.31	0.39	-
1.26	M 5	M 6	M 8	B 6	-	0.59	0.39	0.91	0.39	0.47	0.47
1.57	M 6	M 8	-	B 8	-	0.67	0.51	1.06	0.47	0.71	0.55
1.57	M 10	-	-	-	-	0.67	0.51	1.06	0.47	0.67	-
1.97	M 8	M 10	M 12	B 8	B 10	0.75	0.59	1.26	0.55	0.79	0.55
2.48	M 8	M 10	M 12	B 8	B 10	0.87	0.75	1.46	0.63	1.02	0.79
2.91	M 12	M 14	-	B 8	B 12	1.02	0.67	1.71	0.87	1.02	0.79
2.91	M 16	-	-	B 16	-	1.02	0.67	1.71	0.87	1.22	0.79
3.31	M 12	M 16	-	B 12	B 16	1.10	0.87	1.73	0.83	0.98	0.98
3.74	M 16	-	-	-	-	1.26	0.75	1.81	0.83	0.87	-

*Solo disponible en color DSW

** Con 1/4x20 orificio para tornillo prisionero

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$48.40

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	9	Mex$48.40
10	249	Mex$46.64
250	499	Mex$44.00
≥ 500		Mex$39.60

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.017 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Datos de CAD

Otros formatos de datos

Acerca las descargas de datos de CAD

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

Servicio de Winco

Solicite que le devuelvan la llamada

Manual de JW Winco

Su contacto

EN 5337.2 Perillas de cinco lóbulos Plástico, con inserto ciego roscado o liso de latón / acero

Descripción del producto

Especificación

Opciones del artículo / Tabla

Tipo

Tipo: E - Con tapón de cubierta (orificio ciego roscado)
