GN 312 Manijas ajustables de seguridad Acero, tipo roscado, presione para enganchar

Manijas ajustables de seguridad GN 312: Acero, tipo roscado, presione para enganchar

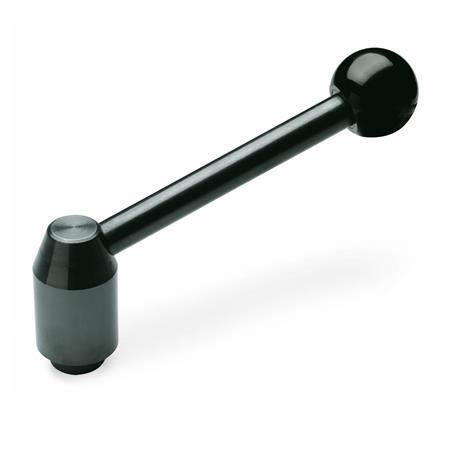

Tipo: E - Palanca en ángulo

Hoja de la norma GN 312 Imprimir esta página Características del plástico

Descripción del producto

Las manijas ajustables de seguridad GN 312 se utilizan en aquellas aplicaciones donde la liberación o reposicionamiento no planeado o equivocado de la palanca podría provocar un accidente.

La manija en su posición de descanso no está conectada con el husillo interno y puede girar libremente.

La manija ajustable se acopla en los bordes dentados sólo después de empujarla hacia abajo, permitiendo entonces que se sujete o se fije.

La posición de «libre movimiento de la rueda» se restablece tan pronto se libere la empuñadura.

Especificación

Cubo / Eje
Acero
Acabado ennegrecido

Inserto
Acero
Acabado ennegrecido

Perilla de bola DIN 319
Plástico, resina fenólica (PF)
Negro, acabado brillante

Anillo de fijación
Plástico, poliacetal (POM)

RoHS

GN 312 Manijas ajustables de seguridad de acero, tipo roscado, presione para enganchar boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

E	Palanca en ángulo
D	Palanca recta

Número de pieza E - Palanca en ángulo	Número de pieza D - Palanca recta	d₁	d₂	d₃	d₄	d₅	h₁	h₂	h₃	h₄ Tipo E	Tipo D	h₅ Carrera	l₂ Tipo E	Tipo D	l₃	t mín.


6NA24/E		0.83	M 6	0.53	0.31	0.79	1.46	-	0.18	2.44	-	0.12	2.95	-	2.76	0.43
	6NA24/D	0.83	M 6	0.53	0.31	0.79	-	1.36	0.18	-	1.54	0.12	-	3.19	-	0.43
8NA24/E		0.83	M 8	0.53	0.31	0.79	1.46	-	0.18	2.44	-	0.12	2.95	-	2.76	0.43
	8NA24/D	0.83	M 8	0.53	0.31	0.79	-	1.36	0.18	-	1.54	0.12	-	3.19	-	0.43
8NA25/E		0.94	M 8	0.63	0.39	0.98	1.73	-	0.26	3.07	-	0.14	3.98	-	3.78	0.55
	8NA25/D	0.94	M 8	0.63	0.39	0.98	-	1.61	0.26	-	1.85	0.14	-	4.25	-	0.55
10NA25/E		0.94	M 10	0.63	0.39	0.98	1.73	-	0.26	3.07	-	0.14	3.98	-	3.78	0.55
	10NA25/D	0.94	M 10	0.63	0.39	0.98	-	1.61	0.26	-	1.85	0.14	-	4.25	-	0.55
10NA26/E		1.10	M 10	0.75	0.47	1.18	2.09	-	0.33	3.66	-	0.16	4.57	-	4.33	0.67
	10NA26/D	1.10	M 10	0.75	0.47	1.18	-	1.93	0.33	-	2.20	0.16	-	4.88	-	0.67
12NA26/E		1.10	M 12	0.75	0.47	1.18	2.09	-	0.33	3.66	-	0.16	4.57	-	4.33	0.67
	12NA26/D	1.10	M 12	0.75	0.47	1.18	-	1.93	0.33	-	2.20	0.16	-	4.88	-	0.67
12NA27/E		1.30	M 12	0.91	0.47	1.26	2.36	-	0.41	4.13	-	0.18	5.16	-	4.88	0.87
	12NA27/D	1.30	M 12	0.91	0.47	1.26	-	2.20	0.41	-	2.56	0.18	-	5.53	-	0.87
16NA27/E		1.30	M 16	0.91	0.47	1.26	2.36	-	0.41	4.13	-	0.18	5.16	-	4.88	0.87
	16NA27/D	1.30	M 16	0.91	0.47	1.26	-	2.20	0.41	-	2.56	0.18	-	5.53	-	0.87

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂		d₃	d₄	d₅	h₁	h₂	h₃	h₄ Tipo E	Tipo D	h₅ Carrera	l₂ Tipo E	Tipo D	l₃	t mín.

0.83	M 6	M 8	0.53	0.31	0.79	1.46	1.36	0.18	2.44	1.54	0.12	2.95	3.19	2.76	0.43
0.94	M 8	M 10	0.63	0.39	0.98	1.73	1.61	0.26	3.07	1.85	0.14	3.98	4.25	3.78	0.55
1.10	M 10	M 12	0.75	0.47	1.18	2.09	1.93	0.33	3.66	2.20	0.16	4.57	4.88	4.33	0.67
1.30	M 12	M 16	0.91	0.47	1.26	2.36	2.20	0.41	4.13	2.56	0.18	5.16	5.53	4.88	0.87

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$745.80

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$745.80
50	99	Mex$683.65
100	249	Mex$621.50
≥ 250		Mex$559.35

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.222 lbs
