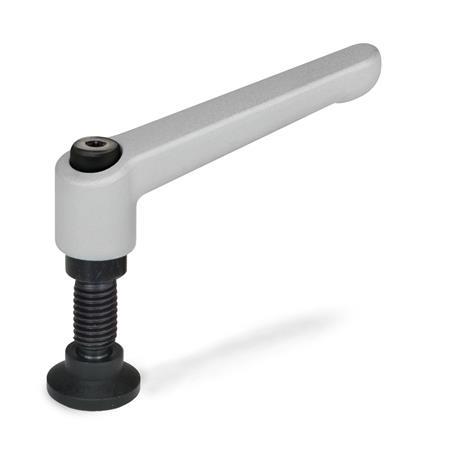

Tipo: KD - Extremo esférico con almohadilla de empuje basculante
Descripción del producto
Las manijas ajustables WN 306 son el resultado de un moderno diseño industrial: termoplástico reforzado con fibra de vidrio con inserto de acero inoxidable moldeado.
Han probado ser ideales cuando es necesario fijar piezas en un espacio confinado o en una posición particular de la manija. El inserto se conecta a la palanca por medio de bordes dentados, los cuales pueden desacoplarse fácilmente.
Al jalar la palanca hacia arriba se desacoplan los bordes dentados, permitiendo que se gire a la posición de fijación ideal. Al liberar la manija, los bordes dentados se vuelven a acoplar de manera automática.
Los birlos con punta de latón y plástico (tipos MS / KU) contribuyen a evitar el daño en la pieza de trabajo sujetada.
El birlo con punta endurecida (tipo DZ) proporciona un punto de presión con punta ovalada.
La almohadilla de empuje giratoria (tipo KD) puede meterse a presión y sacarse fácilmente. Los cojinetes de empuje vienen desmontados.
Especificación
Cuerpo de la manija
PlásticoKT, Nylon termoplástico
Color
- Negro, RAL 9005, acabado texturizadoSW
- Naranja, RAL 2004, acabado texturizadoOS
- Gris, RAL 7035, acabado texturizadoGS
- Espárrago / Tornillo de retención
Acero (5.8), acabado ennegrecido
Punta de apriete
- Latón para tipo MS
- Plástico (POM) para tipo KU
- Acero, templado (punta redondeada) para tipo DZ
Almohadilla de empuje para tipo KD
Plástico, Poliacetal (POM)
- Temperatura de trabajo de hasta 176 °F (80 °C)
- Negro, acabado mate
RoHS
Bajo pedido
- Roscas en pulgadas
- Espárrago en acero inoxidable
- Palanca recta (WN 302)
