WN 304.1 Manijas ajustables rectas Plástico, con botón pulsador, tipo orificio roscado o liso, con componentes de acero inoxidable

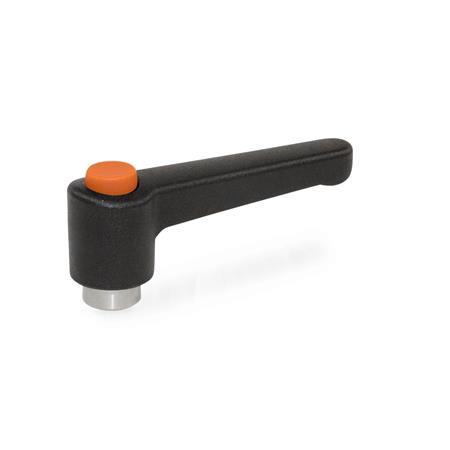

Manijas ajustables rectas WN 304.1: Plástico, con botón pulsador, tipo orificio roscado o liso, con componentes de acero inoxidable

Color de la palanca: SW - Negro, RAL 9005, acabado texturizado
Color del botón pulsador: O - Naranja, RAL 2004

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Tolerancias fundamentales ISO Características del plástico Características del acero inoxidable

Descripción del producto

Fabricadas en los EE.UU., las manijas ajustables WN 304.1 con botón pulsador tienen una manija recta paralela a la superficie de sujeción. Para ciertas aplicaciones esto es una ventaja debido a los límites de espacio o por razones visuales.

Estas manijas han probado ser ideales cuando es necesario fijar piezas en un espacio confinado o en una posición particular de la manija. El inserto se conecta a la manija por medio de bordes dentados, los cuales pueden desacoplarse fácilmente.

Al jalar la manija hacia arriba, se desacoplan los bordes dentados, lo que permite girarla a la posición de fijación ideal. Al liberar la manija, los bordes dentados se vuelven a acoplar de manera automática.

El botón pulsador es un elemento de diseño y permite una acción de liberación sin esfuerzo. Sin embargo, este diseño está limitado a aplicaciones que no requieren que la manija sea desmontada.

Especificación

Cuerpo de la manija
PlásticoKT, Nylon termoplástico

Reforzado con fibra de vidrio
Con incrustación de acero inoxidable moldeado
Temperatura de trabajo de hasta 230 °F (110 °C)
Color
- Negro, RAL 9005, acabado texturizadoSW
- Naranja, RAL 2004, acabado texturizadoOS

Inserto roscado
Acero inoxidable AISI 303

Botón pulsador
Nylon Plastificado

Negro, RAL 9005S
Naranja, RAL 2004O
Gris, RAL 7035G

RoHS

Bajo pedido

Colores, orificios y roscas especiales

WN 304.1 Manijas ajustables rectas de plástico, con botón pulsador, con orificio roscado o liso, con componentes de acero inoxidable boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Mostrar / ocultar columnas

Medidas en pulgadas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

l₁	d₁ Rosca			d₂ H7 Orificio		d₃	d₄	h₁	h₂	h₃	h₄ Carrera	t mín.

1.18	10 x 32	10 x 24	1/4 x 20	B 1/4	-	0.39	0.57	0.96	0.16	0.87	0.14	0.35
1.77	10 x 32	10 x 24	1/4 x 20	B 1/4	-	0.39	0.57	0.96	0.16	0.87	0.14	0.35
2.48	1/4 x 20	5/16 x 18	-	B 1/4	B 5/16	0.53	0.76	1.22	0.26	1.12	0.16	0.43
3.07	5/16 x 18	3/8 x 16	3/8 x 24	B 5/16	B 3/8	0.63	0.87	1.42	0.31	1.34	0.16	0.55

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

l₁	d₁ Rosca				d₂ H7 Orificio		d₃	d₄	h₁	h₂	h₃	h₄ Carrera	t mín.

1.18	M 3	-	-	-	-	-	0.39	0.57	0.96	0.16	0.87	0.14	0.28
1.18	M 4	M 5	M 6	-	B 5	B 6	0.39	0.57	0.96	0.16	0.87	0.14	0.35
1.77	M 3	M 4	M 5	M 6	B 5	B 6	0.39	0.57	0.96	0.16	0.87	0.14	0.35
2.48	M 6	M 8	-	-	B 6	B 8	0.53	0.76	1.22	0.26	1.12	0.16	0.43
3.07	M 8	M 10	-	-	B 8	B 10	0.63	0.87	1.42	0.31	1.34	0.16	0.55

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$148.80

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	249	Mex$148.80
250	499	Mex$136.40
500	999	Mex$124.00
≥ 1000		Mex$111.60

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: -

Si el peso no figura en la lista, póngase en contacto con nuestro departamento de ventas para obtener más información.
