EN 955 Indicadores de posición digitales Plástico tecnopolímero, pantalla de 3 dígitos, eje hueco de acero

Foto

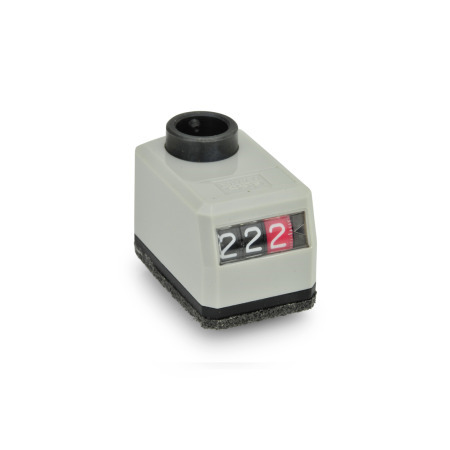

EN 955 Indicadores de posición digitales de plástico tecnopolímero, pantalla de 3 dígitos, eje hueco de acero Instalación (vista anterior): AN - En el chaflán, arriba
Color: OR - Naranja, RAL 2004
ELESA original design
code: DD50
Instalación (vista anterior): AN - En el chaflán, arriba
Color: OR - Naranja, RAL 2004
EN 955 Indicadores de posición digitales de plástico tecnopolímero, pantalla de 3 dígitos, eje hueco de acero Instalación (vista anterior): AN - En el chaflán, arriba
Color: OR - Naranja, RAL 2004 EN 955 Indicadores de posición digitales de plástico tecnopolímero, pantalla de 3 dígitos, eje hueco de acero Instalación (vista anterior): AN - En el chaflán, arriba
Color: GR - Gris, RAL 7035 EN 955 Indicadores de posición digitales de plástico tecnopolímero, pantalla de 3 dígitos, eje hueco de acero Instalación (vista anterior): AR - En el chaflán, abajo
Color: GR - Gris, RAL 7035 EN 955 Indicadores de posición digitales de plástico tecnopolímero, pantalla de 3 dígitos, eje hueco de acero Instalación (vista anterior): AR - En el chaflán, abajo
Color: OR - Naranja, RAL 2004 EN 955 Indicadores de posición digitales de plástico tecnopolímero, pantalla de 3 dígitos, eje hueco de acero Instalación (vista anterior): FN - En el frente, arriba
Color: GR - Gris, RAL 7035 EN 955 Indicadores de posición digitales de plástico tecnopolímero, pantalla de 3 dígitos, eje hueco de acero Instalación (vista anterior): FN - En el frente, arriba
Color: OR - Naranja, RAL 2004 EN 955 Indicadores de posición digitales de plástico tecnopolímero, pantalla de 3 dígitos, eje hueco de acero Instalación (vista anterior): FR - En el frente, abajo
Color: GR - Gris, RAL 7035 EN 955 Indicadores de posición digitales de plástico tecnopolímero, pantalla de 3 dígitos, eje hueco de acero Instalación (vista anterior): FR - En el frente, abajo
Color: OR - Naranja, RAL 2004

Descripción del producto

Información

Los indicadores de posición EN 955 están adaptados con un contador de accionamiento directo con lectura digital.

Ambas secciones del alojamiento están soldadas de forma ultrasónica. Esto hace que el alojamiento sea particularmente compacto y estable.

El sello de hule espuma en la parte posterior del alojamiento del indicador evita la transmisión de vibraciones entre la máquina y el contador y también actúa como un sello.

Los números son fácilmente legibles y aumentados por medio de un efecto de lupa de la mirilla.

Especificación

Alojamiento
Plástico
Tecnopolímero (Poliamida PA)

  • Naranja, RAL 2004OROR
  • Gris, RAL 7035GRGR
  • Gris-negro, RAL 7021SGSG
  • Resistente a temperaturas de hasta
    176 °F (80 °C)
  • Resistente a aceites y solventes

Contador

  • Números en color blanco
  • Ruedas de los números enteros en color negro
  • Ruedas de los números decimales en color rojo

Eje hueco
Acero, ennegrecido


Tornillo prisionero
Con hexágono interno y punta dentada


Sello
Sello de la junta tórica entre el eje hueco y el alojamiento


RoHS

Dibujo técnico

3D
Ocultar dibujo técnico
EN 955 Indicadores de posición digitales de plástico tecnopolímero, pantalla de 3 dígitos, eje hueco de acero boceto

Opciones del artículo / Tabla

Tipo

RNúmeros en aumento hacia la derecha
LNúmeros en aumento hacia la izquierda

Instalación (vista anterior)

ANEn el chaflán, arriba
AREn el chaflán, abajo
FNEn el frente, arriba
FREn el frente, abajo
Mostrar / ocultar columnas

Medidas en pulgadas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
Orificio d H7ContadorIndicación después de 1 revolución del husilloCorresponde al paso de rosca en milímetros por revoluciónMáx.
revoluciones por minuto
B 3/80.500.500.5500
B 3/801.001.011500
B 3/802.002.021250
B 3/800300331500
B 3/804.004.04625
B 3/805.005.05500
B 3/81.001.001250
B 3/810.010.010250
Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
Orificio d H7ContadorIndicación después de 1 revolución del husilloCorresponde al paso de rosca en milímetros por revoluciónMáx.
revoluciones por minuto
B 100.500.500.5500
B 1001.001.011500
B 1002.002.021250
B 1000300331500
B 1004.004.04625
B 1005.005.05500
B 101.001.001250
B 1010.010.010250

Armar y cotizar.

Configurador de producto 3D
Orificio b

Medidas en pulgadas


Medidas métricas


Contador
Instalación (vista anterior)




Tipo


Color
GR
OR
SG

Instrucciones de instalación

Sketch GN 955 installation

Antes de la instalación del indicador de posición, debe colocarse un orificio para el punto de contacto limitador del par (ver izquierda).

Con el Adaptadores de montaje EN 952.1 se puede adaptar el eje hueco (con orificio 14 H7) del indicador de posición para que se ajuste al husillo.

El montaje del indicador de posición se realiza a través del punto de contacto limitador de par que está conectado al husillo hueco y asegurado con un tornillo prisionero.

Si al mismo tiempo que el montaje de la perilla de control debe hacerse una reducción en el diámetro del eje hueco, hay Perillas de control GN 957 disponibles, las cuales combinan ambas funciones en un solo componente (no se requiere casquillos adaptadores).

Antes de finalizar la instalación, gire el husillo al punto de arranque (posición 0) y ponga en 0 el indicador de posición.

Principio de funcionamiento

El indicador de posición digital está equipado con un eje hueco que se desliza directamente sobre el husillo y se conecta a este mediante un tornillo prisionero. Las rotaciones del husillo se transmiten a un contador directamente mediante una caja de cambios. Para el soporte del par de apriete, un pasador del alojamiento se proyecta en un orificio realizado en el costado de la máquina, estableciendo la posición relativa al lugar de montaje.

Drawing Operating principle GN 953 GN 954 GN 955

La relación de transmisión y la dirección de recuento del contador están determinadas por el paso del husillo de ajuste. El valor indicado después de una vuelta partiendo de la posición 0 sirve como valor característico. Los decimales se indican en rojo.
Los indicadores de posición también son adecuados para los husillos motorizados hasta una determinada velocidad máxima.

Pieza seleccionada (Cómo hacer un pedido)

Total pesos mexicanos (sin IVA)
Mex$2,329.80
Favor de llamar para confirmar tiempo de entrega
Tome nota de nuestros descuentos por cantidad (pesos mexicanos).
MinMaxPrice
16Mex$2,329.80
799Mex$2,245.08
100249Mex$2,118.00
≥ 250Mex$1,906.20
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.053 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021
Todos los precios están en pesos mexicanos. Impuestos no incluidos.

Datos de CAD

Otros formatos de datos

Ingreso rápido

Para descargar los datos de CAD, introduzca su dirección de correo electrónico. Nos complacería que usted estuviera completamente registrado en «Mi Winco».

Introduzca el código que puede encontrar en la imagen.

Tutorial de descarga de CAD Acerca las descargas de datos de CAD
Guardar como favorito.

Introduzca el código que puede encontrar en la imagen.

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.
