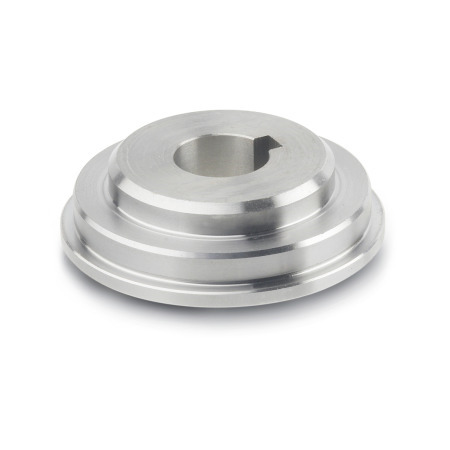

GN 268 Casquillos con collarín Acero, Parte del conjunto de GN 264 anillos de graduables

Casquillos con collarín GN 268: Acero, Parte del conjunto de GN 264 anillos de graduables

Descripción del producto

Se requieren dos GN 268 casquillos con collarín junto con tres muelles planos GN 374 para completar un juego de GN 264 anillos graduables.

Especificación

Acero
Sin troquelar

RoHS

GN 268 Casquillos con collarin de acero, parte del conjunto de GN 264 anillos de graduables boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁ f7	d₂ H7 Orificio con ranura	d₃	d₄	l₁	l₂	El juego de escalas consta de: 2 Casquillos con collarín 1 Anillo de escala	3 muelles planos

268-24-K12	0.945 f7	K 12 H7	1.05	0.71	0.53	0.22	264-30	374-0,3-10
12KGNB	1.260 f7	K 12 H7	1.41	0.98	0.53	0.22	264-40	374-0,4-10
268-32-K14	1.260 f7	K 14 H7	1.41	0.98	0.53	0.22	264-40	374-0,4-10
268-32-K16	1.260 f7	K 16 H7	1.41	0.98	0.53	0.22	264-40	374-0,4-10
268-50-K12	1.969 f7	K 12 H7	2.15	1.50	0.57	0.22	264-60	374-0,6-10
704060	1.969 f7	K 16 H7	2.15	1.50	0.57	0.22	264-60	374-0,6-10
268-50-K20	1.969 f7	K 20 H7	2.15	1.50	0.57	0.22	264-60	374-0,6-10
268-50-K28	1.969 f7	K 28 H7	2.15	1.50	0.57	0.22	264-60	374-0,6-10
268-68-K12	2.677 f7	K 12 H7	2.94	1.97	0.57	0.22	264-80	374-0,8-10
268-68-K14	2.677 f7	K 14 H7	2.94	1.97	0.57	0.22	264-80	374-0,8-10
268-68-K16	2.677 f7	K 16 H7	2.94	1.97	0.57	0.22	264-80	374-0,8-10
268-68-K22	2.677 f7	K 22 H7	2.94	1.97	0.57	0.22	264-80	374-0,8-10

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ f7	d₂ H7 Orificio con ranura				d₃	d₄	l₁	l₂	El juego de escalas consta de: 2 Casquillos con collarín 1 Anillo de escala	3 muelles planos

0.945	K 12	-	-	-	1.05	0.71	0.53	0.22	GN 264-30	GN 374-0.3-10
1.260	K 12	K 14	K 16	-	1.41	0.98	0.53	0.22	GN 264-40	GN 374-0.4-10
1.969	K 12	K 16	K 20	K 28	2.15	1.50	0.57	0.22	GN 264-60	GN 374-0.6-10
2.677	K 12	K 14	K 16	K 22	2.94	1.97	0.57	0.22	GN 264-80	GN 374-0.8-10

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$414.60

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	24	Mex$414.60
25	49	Mex$380.05
50	99	Mex$345.50
≥ 100		Mex$310.95

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.061 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021
