Type (Base)
B1 Matte shot-blasted finish, rubber pad inlay, black
B2 Matte shot-blasted finish, rubber pad inlay, white
B3* Matte shot-blasted finish, rubber pad vulcanized, black
B4* Matte shot-blasted finish, rubber pad vulcanized, white
C3* Polished, rubber pad vulcanized, black
C4* Polished, rubber pad vulcanized, white
Version (Stud / Socket)
S Without nut, external hex at the bottom
SK With nut, external hex at the bottom
T Without nut, wrench flat at the bottom
TK With nut, wrench flat at the bottom
U Without nut, internal hex at the top, wrench flat at the bottom
UK With nut, internal hex at the top, wrench flat at the bottom
V Without nut, external hex at the top, wrench flat at the bottom
VK With nut, external hex at the top, wrench flat at the bottom
W With adjustable sleeve, covered thread, wrench flat at the bottom
X External hex, tapped socket type

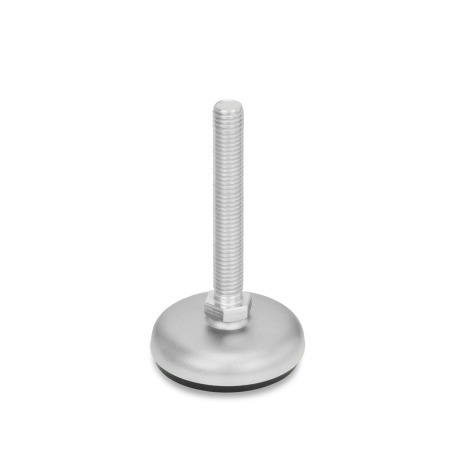

Type (Base): B1 - Matte shot-blasted finish, rubber pad inlay, black
Show / Hide columns
Part Number S - Without nut, external hex at the bottom Part Number SK - With nut, external hex at the bottom Part Number X - External hex, tapped socket type Part Number T - Without nut, wrench flat at the bottom Part Number TK - With nut, wrench flat at the bottom Part Number U - Without nut, internal hex at the top, wrench flat at the bottom Part Number UK - With nut, internal hex at the top, wrench flat at the bottom Part Number V - Without nut, external hex at the top, wrench flat at the bottom Part Number VK - With nut, external hex at the top, wrench flat at the bottom Part Number W - With adjustable sleeve, covered thread, wrench flat at the bottom d1 d2 l1
Version
S / SK
Version
T / TK and U / UK l2
Version
V / VK l3 +0.16
Version
W l7 +0.157
Version
X h1 h2 s
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
1.57
1.97
2.36
2.48
3.15
3.94
4.92
2.95
3.94
4.92
5.91
7.87
9.84
11.81
2.95
3.94
4.92
5.91
7.87
4.84 +0.16
5.83 +0.16
6.81 +0.16
7.80 +0.16
4.92 +0.16
5.91 +0.16
6.89 +0.16
7.87 +0.16
5.87 +0.16
6.85 +0.16
7.83 +0.16
9.80 +0.16
8.82 +0.16
10.79 +0.16
4.96 +0.16
5.94 +0.16
6.93 +0.16
7.91 +0.16
9.88 +0.16
8.90 +0.16
10.87 +0.16
1.457 +0.157
1.575 +0.157
1.693 +0.157
1.929 +0.157
1.496 +0.157
1.614 +0.157
1.772 +0.157
1.969 +0.157
1.850 +0.157
2.047 +0.157
2.362 +0.157
1.654 +0.157
2.126 +0.157
2.441 +0.157
2.559 +0.157
0.57
0.63
0.71
0.79
0.87
0.14
0.16
0.20
0.24
0.12
0.16
31-50-M8-40-B1-S 31-50-M8-40-B1-SK 1.97 M 8 1.57 - - - - 0.57 0.14 0.12
31-50-M8-50-B1-S 31-50-M8-50-B1-SK 1.97 M 8 1.97 - - - - 0.57 0.14 0.12
31-50-M8-63-B1-S 31-50-M8-63-B1-SK 1.97 M 8 2.48 - - - - 0.57 0.14 0.12
31-50-M8-37-B1-X 1.97 M 8 - - - - 1.457 +0.157 0.57 0.14 0.12
31-50-M10-50-B1-S 31-50-M10-50-B1-SK 1.97 M 10 1.97 - - - - 0.57 0.14 0.12
31-50-M10-60-B1-S 31-50-M10-60-B1-SK 1.97 M 10 2.36 - - - - 0.57 0.14 0.12
31-50-M10-80-B1-S 31-50-M10-80-B1-SK 1.97 M 10 3.15 - - - - 0.57 0.14 0.12
31-50-M10-100-B1-S 31-50-M10-100-B1-SK 1.97 M 10 3.94 - - - - 0.57 0.14 0.12
31-50-M10-40-B1-X 1.97 M 10 - - - - 1.575 +0.157 0.57 0.14 0.12
31-50-M12-60-B1-S 31-50-M12-60-B1-SK 1.97 M 12 2.36 - - - - 0.57 0.14 0.12
31-50-M12-80-B1-S 31-50-M12-80-B1-SK 1.97 M 12 3.15 - - - - 0.57 0.14 0.12
31-50-M12-100-B1-S 31-50-M12-100-B1-SK 1.97 M 12 3.94 - - - - 0.57 0.14 0.12
31-50-M12-125-B1-S 31-50-M12-125-B1-SK 1.97 M 12 4.92 - - - - 0.57 0.14 0.12
31-50-M12-43-B1-X 1.97 M 12 - - - - 1.693 +0.157 0.57 0.14 0.12
31-50-M16-75-B1-T 31-50-M16-75-B1-TK 1.97 M 16 - 2.95 - - - 0.57 0.14 0.12
31-50-M16-75-B1-U 31-50-M16-75-B1-UK 1.97 M 16 - 2.95 - - - 0.57 0.14 0.12
31-50-M16-100-B1-T 31-50-M16-100-B1-TK 1.97 M 16 - 3.94 - - - 0.57 0.14 0.12
31-50-M16-100-B1-U 31-50-M16-100-B1-UK 1.97 M 16 - 3.94 - - - 0.57 0.14 0.12
31-50-M16-125-B1-T 31-50-M16-125-B1-TK 1.97 M 16 - 4.92 - - - 0.57 0.14 0.12
31-50-M16-125-B1-U 31-50-M16-125-B1-UK 1.97 M 16 - 4.92 - - - 0.57 0.14 0.12
31-50-M16-150-B1-T 31-50-M16-150-B1-TK 1.97 M 16 - 5.91 - - - 0.57 0.14 0.12
31-50-M16-150-B1-U 31-50-M16-150-B1-UK 1.97 M 16 - 5.91 - - - 0.57 0.14 0.12
31-50-M16-200-B1-T 31-50-M16-200-B1-TK 1.97 M 16 - 7.87 - - - 0.57 0.14 0.12
31-50-M16-200-B1-U 31-50-M16-200-B1-UK 1.97 M 16 - 7.87 - - - 0.57 0.14 0.12
31-50-M16-250-B1-T 31-50-M16-250-B1-TK 1.97 M 16 - 9.84 - - - 0.57 0.14 0.12
31-50-M16-250-B1-U 31-50-M16-250-B1-UK 1.97 M 16 - 9.84 - - - 0.57 0.14 0.12
31-50-M16-49-B1-X 1.97 M 16 - - - - 1.929 +0.157 0.57 0.14 0.12
31-60-M8-40-B1-S 31-60-M8-40-B1-SK 2.36 M 8 1.57 - - - - 0.63 0.16 0.12
31-60-M8-50-B1-S 31-60-M8-50-B1-SK 2.36 M 8 1.97 - - - - 0.63 0.16 0.12
31-60-M8-63-B1-S 31-60-M8-63-B1-SK 2.36 M 8 2.48 - - - - 0.63 0.16 0.12
31-60-M8-38-B1-X 2.36 M 8 - - - - 1.496 +0.157 0.63 0.16 0.12
31-60-M10-50-B1-S 31-60-M10-50-B1-SK 2.36 M 10 1.97 - - - - 0.63 0.16 0.12
31-60-M10-60-B1-S 31-60-M10-60-B1-SK 2.36 M 10 2.36 - - - - 0.63 0.16 0.12
31-60-M10-80-B1-S 31-60-M10-80-B1-SK 2.36 M 10 3.15 - - - - 0.63 0.16 0.12
31-60-M10-100-B1-S 31-60-M10-100-B1-SK 2.36 M 10 3.94 - - - - 0.63 0.16 0.12
31-60-M10-41-B1-X 2.36 M 10 - - - - 1.614 +0.157 0.63 0.16 0.12
31-60-M12-60-B1-S 31-60-M12-60-B1-SK 2.36 M 12 2.36 - - - - 0.63 0.16 0.12
31-60-M12-80-B1-S 31-60-M12-80-B1-SK 2.36 M 12 3.15 - - - - 0.63 0.16 0.12
31-60-M12-100-B1-S 31-60-M12-100-B1-SK 2.36 M 12 3.94 - - - - 0.63 0.16 0.12
31-60-M12-125-B1-S 31-60-M12-125-B1-SK 2.36 M 12 4.92 - - - - 0.63 0.16 0.12
31-60-M12-45-B1-X 2.36 M 12 - - - - 1.772 +0.157 0.63 0.16 0.12
31-60-M16-75-B1-T 31-60-M16-75-B1-TK 2.36 M 16 - 2.95 - - - 0.63 0.16 0.12
31-60-M16-75-B1-U 31-60-M16-75-B1-UK 2.36 M 16 - 2.95 - - - 0.63 0.16 0.12
31-60-M16-100-B1-T 31-60-M16-100-B1-TK 2.36 M 16 - 3.94 - - - 0.63 0.16 0.12
31-60-M16-100-B1-U 31-60-M16-100-B1-UK 2.36 M 16 - 3.94 - - - 0.63 0.16 0.12
31-60-M16-125-B1-T 31-60-M16-125-B1-TK 2.36 M 16 - 4.92 - - - 0.63 0.16 0.12
31-60-M16-125-B1-U 31-60-M16-125-B1-UK 2.36 M 16 - 4.92 - - - 0.63 0.16 0.12
31-60-M16-150-B1-T 31-60-M16-150-B1-TK 2.36 M 16 - 5.91 - - - 0.63 0.16 0.12
31-60-M16-150-B1-U 31-60-M16-150-B1-UK 2.36 M 16 - 5.91 - - - 0.63 0.16 0.12
31-60-M16-200-B1-T 31-60-M16-200-B1-TK 2.36 M 16 - 7.87 - - - 0.63 0.16 0.12
31-60-M16-200-B1-U 31-60-M16-200-B1-UK 2.36 M 16 - 7.87 - - - 0.63 0.16 0.12
31-60-M16-250-B1-T 31-60-M16-250-B1-TK 2.36 M 16 - 9.84 - - - 0.63 0.16 0.12
31-60-M16-250-B1-U 31-60-M16-250-B1-UK 2.36 M 16 - 9.84 - - - 0.63 0.16 0.12
31-60-M16-75-B1-V 31-60-M16-75-B1-VK 2.36 M 16 - - 2.95 - - 0.63 0.16 0.12
31-60-M16-100-B1-V 31-60-M16-100-B1-VK 2.36 M 16 - - 3.94 - - 0.63 0.16 0.12
31-60-M16-125-B1-V 31-60-M16-125-B1-VK 2.36 M 16 - - 4.92 - - 0.63 0.16 0.12
31-60-M16-150-B1-V 31-60-M16-150-B1-VK 2.36 M 16 - - 5.91 - - 0.63 0.16 0.12
31-60-M16-123-B1-W 2.36 M 16 - - - 4.84 +0.16 - 0.63 0.16 0.12
31-60-M16-148-B1-W 2.36 M 16 - - - 5.83 +0.16 - 0.63 0.16 0.12
31-60-M16-173-B1-W 2.36 M 16 - - - 6.81 +0.16 - 0.63 0.16 0.12
31-60-M16-198-B1-W 2.36 M 16 - - - 7.80 +0.16 - 0.63 0.16 0.12
31-60-M16-50-B1-X 2.36 M 16 - - - - 1.969 +0.157 0.63 0.16 0.12
31-80-M8-40-B1-S 31-80-M8-40-B1-SK 3.15 M 8 1.57 - - - - 0.71 0.20 0.12
31-80-M8-50-B1-S 31-80-M8-50-B1-SK 3.15 M 8 1.97 - - - - 0.71 0.20 0.12
31-80-M8-63-B1-S 31-80-M8-63-B1-SK 3.15 M 8 2.48 - - - - 0.71 0.20 0.12
31-80-M8-40-B1-X 3.15 M 8 - - - - 1.575 +0.157 0.71 0.20 0.12
31-80-M10-50-B1-S 31-80-M10-50-B1-SK 3.15 M 10 1.97 - - - - 0.71 0.20 0.12
31-80-M10-60-B1-S 31-80-M10-60-B1-SK 3.15 M 10 2.36 - - - - 0.71 0.20 0.12
31-80-M10-80-B1-S 31-80-M10-80-B1-SK 3.15 M 10 3.15 - - - - 0.71 0.20 0.12
31-80-M10-100-B1-S 31-80-M10-100-B1-SK 3.15 M 10 3.94 - - - - 0.71 0.20 0.12
31-80-M10-43-B1-X 3.15 M 10 - - - - 1.693 +0.157 0.71 0.20 0.12
31-80-M12-60-B1-S 31-80-M12-60-B1-SK 3.15 M 12 2.36 - - - - 0.71 0.20 0.12
31-80-M12-80-B1-S 31-80-M12-80-B1-SK 3.15 M 12 3.15 - - - - 0.71 0.20 0.12
31-80-M12-100-B1-S 31-80-M12-100-B1-SK 3.15 M 12 3.94 - - - - 0.71 0.20 0.12
31-80-M12-125-B1-S 31-80-M12-125-B1-SK 3.15 M 12 4.92 - - - - 0.71 0.20 0.12
31-80-M12-47-B1-X 3.15 M 12 - - - - 1.850 +0.157 0.71 0.20 0.12
31-80-M16-75-B1-T 31-80-M16-75-B1-TK 3.15 M 16 - 2.95 - - - 0.71 0.20 0.12
31-80-M16-75-B1-U 31-80-M16-75-B1-UK 3.15 M 16 - 2.95 - - - 0.71 0.20 0.12
31-80-M16-100-B1-T 31-80-M16-100-B1-TK 3.15 M 16 - 3.94 - - - 0.71 0.20 0.12
31-80-M16-100-B1-U 31-80-M16-100-B1-UK 3.15 M 16 - 3.94 - - - 0.71 0.20 0.12
31-80-M16-125-B1-T 31-80-M16-125-B1-TK 3.15 M 16 - 4.92 - - - 0.71 0.20 0.12
31-80-M16-125-B1-U 31-80-M16-125-B1-UK 3.15 M 16 - 4.92 - - - 0.71 0.20 0.12
31-80-M16-150-B1-T 31-80-M16-150-B1-TK 3.15 M 16 - 5.91 - - - 0.71 0.20 0.12
31-80-M16-150-B1-U 31-80-M16-150-B1-UK 3.15 M 16 - 5.91 - - - 0.71 0.20 0.12
31-80-M16-200-B1-T 31-80-M16-200-B1-TK 3.15 M 16 - 7.87 - - - 0.71 0.20 0.12
31-80-M16-200-B1-U 31-80-M16-200-B1-UK 3.15 M 16 - 7.87 - - - 0.71 0.20 0.12
31-80-M16-250-B1-T 31-80-M16-250-B1-TK 3.15 M 16 - 9.84 - - - 0.71 0.20 0.12
31-80-M16-250-B1-U 31-80-M16-250-B1-UK 3.15 M 16 - 9.84 - - - 0.71 0.20 0.12
31-80-M16-75-B1-V 31-80-M16-75-B1-VK 3.15 M 16 - - 2.95 - - 0.71 0.20 0.12
31-80-M16-100-B1-V 31-80-M16-100-B1-VK 3.15 M 16 - - 3.94 - - 0.71 0.20 0.12
31-80-M16-125-B1-V 31-80-M16-125-B1-VK 3.15 M 16 - - 4.92 - - 0.71 0.20 0.12
31-80-M16-150-B1-V 31-80-M16-150-B1-VK 3.15 M 16 - - 5.91 - - 0.71 0.20 0.12
31-80-M16-125-B1-W 3.15 M 16 - - - 4.92 +0.16 - 0.71 0.20 0.12
31-80-M16-150-B1-W 3.15 M 16 - - - 5.91 +0.16 - 0.71 0.20 0.12
31-80-M16-175-B1-W 3.15 M 16 - - - 6.89 +0.16 - 0.71 0.20 0.12
31-80-M16-200-B1-W 3.15 M 16 - - - 7.87 +0.16 - 0.71 0.20 0.12
31-80-M16-52-B1-X 3.15 M 16 - - - - 2.047 +0.157 0.71 0.20 0.12
31-80-M20-75-B1-T 31-80-M20-75-B1-TK 3.15 M 20 - 2.95 - - - 0.71 0.20 0.12
31-80-M20-75-B1-U 31-80-M20-75-B1-UK 3.15 M 20 - 2.95 - - - 0.71 0.20 0.12
31-80-M20-100-B1-T 31-80-M20-100-B1-TK 3.15 M 20 - 3.94 - - - 0.71 0.20 0.12
31-80-M20-100-B1-U 31-80-M20-100-B1-UK 3.15 M 20 - 3.94 - - - 0.71 0.20 0.12
31-80-M20-125-B1-T 31-80-M20-125-B1-TK 3.15 M 20 - 4.92 - - - 0.71 0.20 0.12
31-80-M20-125-B1-U 31-80-M20-125-B1-UK 3.15 M 20 - 4.92 - - - 0.71 0.20 0.12
31-80-M20-150-B1-T 31-80-M20-150-B1-TK 3.15 M 20 - 5.91 - - - 0.71 0.20 0.12
31-80-M20-150-B1-U 31-80-M20-150-B1-UK 3.15 M 20 - 5.91 - - - 0.71 0.20 0.12
31-80-M20-200-B1-T 31-80-M20-200-B1-TK 3.15 M 20 - 7.87 - - - 0.71 0.20 0.12
31-80-M20-200-B1-U 31-80-M20-200-B1-UK 3.15 M 20 - 7.87 - - - 0.71 0.20 0.12
31-80-M20-250-B1-T 31-80-M20-250-B1-TK 3.15 M 20 - 9.84 - - - 0.71 0.20 0.12
31-80-M20-250-B1-U 31-80-M20-250-B1-UK 3.15 M 20 - 9.84 - - - 0.71 0.20 0.12
31-80-M20-100-B1-V 31-80-M20-100-B1-VK 3.15 M 20 - - 3.94 - - 0.71 0.20 0.12
31-80-M20-125-B1-V 31-80-M20-125-B1-VK 3.15 M 20 - - 4.92 - - 0.71 0.20 0.12
31-80-M20-150-B1-V 31-80-M20-150-B1-VK 3.15 M 20 - - 5.91 - - 0.71 0.20 0.12
31-80-M20-200-B1-V 31-80-M20-200-B1-VK 3.15 M 20 - - 7.87 - - 0.71 0.20 0.12
31-80-M20-149-B1-W 3.15 M 20 - - - 5.87 +0.16 - 0.71 0.20 0.12
31-80-M20-174-B1-W 3.15 M 20 - - - 6.85 +0.16 - 0.71 0.20 0.12
31-80-M20-199-B1-W 3.15 M 20 - - - 7.83 +0.16 - 0.71 0.20 0.12
31-80-M20-249-B1-W 3.15 M 20 - - - 9.80 +0.16 - 0.71 0.20 0.12
31-80-M20-60-B1-X 3.15 M 20 - - - - 2.362 +0.157 0.71 0.20 0.12
31-80-M24-100-B1-T 31-80-M24-100-B1-TK 3.15 M 24 - 3.94 - - - 0.71 0.20 0.12
31-80-M24-100-B1-U 31-80-M24-100-B1-UK 3.15 M 24 - 3.94 - - - 0.71 0.20 0.12
31-80-M24-125-B1-T 31-80-M24-125-B1-TK 3.15 M 24 - 4.92 - - - 0.71 0.20 0.12
31-80-M24-125-B1-U 31-80-M24-125-B1-UK 3.15 M 24 - 4.92 - - - 0.71 0.20 0.12
31-80-M24-150-B1-T 31-80-M24-150-B1-TK 3.15 M 24 - 5.91 - - - 0.71 0.20 0.12
31-80-M24-150-B1-U 31-80-M24-150-B1-UK 3.15 M 24 - 5.91 - - - 0.71 0.20 0.12
31-80-M24-200-B1-T 31-80-M24-200-B1-TK 3.15 M 24 - 7.87 - - - 0.71 0.20 0.12
31-80-M24-200-B1-U 31-80-M24-200-B1-UK 3.15 M 24 - 7.87 - - - 0.71 0.20 0.12
31-80-M24-300-B1-T 31-80-M24-300-B1-TK 3.15 M 24 - 11.81 - - - 0.71 0.20 0.12
31-80-M24-300-B1-U 31-80-M24-300-B1-UK 3.15 M 24 - 11.81 - - - 0.71 0.20 0.12
31-80-M24-100-B1-V 31-80-M24-100-B1-VK 3.15 M 24 - - 3.94 - - 0.71 0.20 0.12
31-80-M24-150-B1-V 31-80-M24-150-B1-VK 3.15 M 24 - - 5.91 - - 0.71 0.20 0.12
31-80-M24-200-B1-V 31-80-M24-200-B1-VK 3.15 M 24 - - 7.87 - - 0.71 0.20 0.12
31-80-M24-174-B1-W 3.15 M 24 - - - 6.85 +0.16 - 0.71 0.20 0.12
31-80-M24-224-B1-W 3.15 M 24 - - - 8.82 +0.16 - 0.71 0.20 0.12
31-80-M24-274-B1-W 3.15 M 24 - - - 10.79 +0.16 - 0.71 0.20 0.12
31-100-M8-40-B1-S 31-100-M8-40-B1-SK 3.94 M 8 1.57 - - - - 0.79 0.24 0.12
31-100-M8-50-B1-S 31-100-M8-50-B1-SK 3.94 M 8 1.97 - - - - 0.79 0.24 0.12
31-100-M8-63-B1-S 31-100-M8-63-B1-SK 3.94 M 8 2.48 - - - - 0.79 0.24 0.12
31-100-M8-42-B1-X 3.94 M 8 - - - - 1.654 +0.157 0.79 0.24 0.12
31-100-M10-50-B1-S 31-100-M10-50-B1-SK 3.94 M 10 1.97 - - - - 0.79 0.24 0.12
31-100-M10-60-B1-S 31-100-M10-60-B1-SK 3.94 M 10 2.36 - - - - 0.79 0.24 0.12
31-100-M10-80-B1-S 31-100-M10-80-B1-SK 3.94 M 10 3.15 - - - - 0.79 0.24 0.12
31-100-M10-100-B1-S 31-100-M10-100-B1-SK 3.94 M 10 3.94 - - - - 0.79 0.24 0.12
31-100-M10-45-B1-X 3.94 M 10 - - - - 1.772 +0.157 0.79 0.24 0.12
31-100-M12-60-B1-S 31-100-M12-60-B1-SK 3.94 M 12 2.36 - - - - 0.79 0.24 0.12
31-100-M12-80-B1-S 31-100-M12-80-B1-SK 3.94 M 12 3.15 - - - - 0.79 0.24 0.12
31-100-M12-100-B1-S 31-100-M12-100-B1-SK 3.94 M 12 3.94 - - - - 0.79 0.24 0.12
31-100-M12-125-B1-S 31-100-M12-125-B1-SK 3.94 M 12 4.92 - - - - 0.79 0.24 0.12
31-100-M12-49-B1-X 3.94 M 12 - - - - 1.929 +0.157 0.79 0.24 0.12
31-100-M16-75-B1-T 31-100-M16-75-B1-TK 3.94 M 16 - 2.95 - - - 0.79 0.24 0.12
31-100-M16-75-B1-U 31-100-M16-75-B1-UK 3.94 M 16 - 2.95 - - - 0.79 0.24 0.12
31-100-M16-100-B1-T 31-100-M16-100-B1-TK 3.94 M 16 - 3.94 - - - 0.79 0.24 0.12
31-100-M16-100-B1-U 31-100-M16-100-B1-UK 3.94 M 16 - 3.94 - - - 0.79 0.24 0.12
31-100-M16-125-B1-T 31-100-M16-125-B1-TK 3.94 M 16 - 4.92 - - - 0.79 0.24 0.12
31-100-M16-125-B1-U 31-100-M16-125-B1-UK 3.94 M 16 - 4.92 - - - 0.79 0.24 0.12
31-100-M16-150-B1-T 31-100-M16-150-B1-TK 3.94 M 16 - 5.91 - - - 0.79 0.24 0.12
31-100-M16-150-B1-U 31-100-M16-150-B1-UK 3.94 M 16 - 5.91 - - - 0.79 0.24 0.12
31-100-M16-200-B1-T 31-100-M16-200-B1-TK 3.94 M 16 - 7.87 - - - 0.79 0.24 0.12
31-100-M16-200-B1-U 31-100-M16-200-B1-UK 3.94 M 16 - 7.87 - - - 0.79 0.24 0.12
31-100-M16-250-B1-T 31-100-M16-250-B1-TK 3.94 M 16 - 9.84 - - - 0.79 0.24 0.12
31-100-M16-250-B1-U 31-100-M16-250-B1-UK 3.94 M 16 - 9.84 - - - 0.79 0.24 0.12
31-100-M16-75-B1-V 31-100-M16-75-B1-VK 3.94 M 16 - - 2.95 - - 0.79 0.24 0.12
31-100-M16-100-B1-V 31-100-M16-100-B1-VK 3.94 M 16 - - 3.94 - - 0.79 0.24 0.12
31-100-M16-125-B1-V 31-100-M16-125-B1-VK 3.94 M 16 - - 4.92 - - 0.79 0.24 0.12
31-100-M16-150-B1-V 31-100-M16-150-B1-VK 3.94 M 16 - - 5.91 - - 0.79 0.24 0.12
31-100-M16-126-B1-W 3.94 M 16 - - - 4.96 +0.16 - 0.79 0.24 0.12
31-100-M16-151-B1-W 3.94 M 16 - - - 5.94 +0.16 - 0.79 0.24 0.12
31-100-M16-176-B1-W 3.94 M 16 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M16-201-B1-W 3.94 M 16 - - - 7.91 +0.16 - 0.79 0.24 0.12
31-100-M16-54-B1-X 3.94 M 16 - - - - 2.126 +0.157 0.79 0.24 0.12
31-100-M20-75-B1-T 31-100-M20-75-B1-TK 3.94 M 20 - 2.95 - - - 0.79 0.24 0.12
31-100-M20-75-B1-U 31-100-M20-75-B1-UK 3.94 M 20 - 2.95 - - - 0.79 0.24 0.12
31-100-M20-100-B1-T 31-100-M20-100-B1-TK 3.94 M 20 - 3.94 - - - 0.79 0.24 0.12
31-100-M20-100-B1-U 31-100-M20-100-B1-UK 3.94 M 20 - 3.94 - - - 0.79 0.24 0.12
31-100-M20-125-B1-T 31-100-M20-125-B1-TK 3.94 M 20 - 4.92 - - - 0.79 0.24 0.12
31-100-M20-125-B1-U 31-100-M20-125-B1-UK 3.94 M 20 - 4.92 - - - 0.79 0.24 0.12
31-100-M20-150-B1-T 31-100-M20-150-B1-TK 3.94 M 20 - 5.91 - - - 0.79 0.24 0.12
31-100-M20-150-B1-U 31-100-M20-150-B1-UK 3.94 M 20 - 5.91 - - - 0.79 0.24 0.12
31-100-M20-200-B1-T 31-100-M20-200-B1-TK 3.94 M 20 - 7.87 - - - 0.79 0.24 0.12
31-100-M20-200-B1-U 31-100-M20-200-B1-UK 3.94 M 20 - 7.87 - - - 0.79 0.24 0.12
31-100-M20-250-B1-T 31-100-M20-250-B1-TK 3.94 M 20 - 9.84 - - - 0.79 0.24 0.12
31-100-M20-250-B1-U 31-100-M20-250-B1-UK 3.94 M 20 - 9.84 - - - 0.79 0.24 0.12
31-100-M20-100-B1-V 31-100-M20-100-B1-VK 3.94 M 20 - - 3.94 - - 0.79 0.24 0.12
31-100-M20-125-B1-V 31-100-M20-125-B1-VK 3.94 M 20 - - 4.92 - - 0.79 0.24 0.12
31-100-M20-150-B1-V 31-100-M20-150-B1-VK 3.94 M 20 - - 5.91 - - 0.79 0.24 0.12
31-100-M20-200-B1-V 31-100-M20-200-B1-VK 3.94 M 20 - - 7.87 - - 0.79 0.24 0.12
31-100-M20-151-B1-W 3.94 M 20 - - - 5.94 +0.16 - 0.79 0.24 0.12
31-100-M20-176-B1-W 3.94 M 20 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M20-201-B1-W 3.94 M 20 - - - 7.91 +0.16 - 0.79 0.24 0.12
31-100-M20-251-B1-W 3.94 M 20 - - - 9.88 +0.16 - 0.79 0.24 0.12
31-100-M20-62-B1-X 3.94 M 20 - - - - 2.441 +0.157 0.79 0.24 0.12
31-100-M24-100-B1-T 31-100-M24-100-B1-TK 3.94 M 24 - 3.94 - - - 0.79 0.24 0.12
31-100-M24-100-B1-U 31-100-M24-100-B1-UK 3.94 M 24 - 3.94 - - - 0.79 0.24 0.12
31-100-M24-125-B1-T 31-100-M24-125-B1-TK 3.94 M 24 - 4.92 - - - 0.79 0.24 0.12
31-100-M24-125-B1-U 31-100-M24-125-B1-UK 3.94 M 24 - 4.92 - - - 0.79 0.24 0.12
31-100-M24-150-B1-T 31-100-M24-150-B1-TK 3.94 M 24 - 5.91 - - - 0.79 0.24 0.12
31-100-M24-150-B1-U 31-100-M24-150-B1-UK 3.94 M 24 - 5.91 - - - 0.79 0.24 0.12
31-100-M24-200-B1-T 31-100-M24-200-B1-TK 3.94 M 24 - 7.87 - - - 0.79 0.24 0.12
31-100-M24-200-B1-U 31-100-M24-200-B1-UK 3.94 M 24 - 7.87 - - - 0.79 0.24 0.12
31-100-M24-300-B1-T 31-100-M24-300-B1-TK 3.94 M 24 - 11.81 - - - 0.79 0.24 0.12
31-100-M24-300-B1-U 31-100-M24-300-B1-UK 3.94 M 24 - 11.81 - - - 0.79 0.24 0.12
31-100-M24-100-B1-V 31-100-M24-100-B1-VK 3.94 M 24 - - 3.94 - - 0.79 0.24 0.12
31-100-M24-150-B1-V 31-100-M24-150-B1-VK 3.94 M 24 - - 5.91 - - 0.79 0.24 0.12
31-100-M24-200-B1-V 31-100-M24-200-B1-VK 3.94 M 24 - - 7.87 - - 0.79 0.24 0.12
31-100-M24-176-B1-W 3.94 M 24 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M24-226-B1-W 3.94 M 24 - - - 8.90 +0.16 - 0.79 0.24 0.12
31-100-M24-276-B1-W 3.94 M 24 - - - 10.87 +0.16 - 0.79 0.24 0.12
31-120-M20-100-B1-T 31-120-M20-100-B1-TK 4.72 M 20 - 3.94 - - - 0.87 0.24 0.16
31-120-M20-100-B1-U 31-120-M20-100-B1-UK 4.72 M 20 - 3.94 - - - 0.87 0.24 0.16
31-120-M20-125-B1-T 31-120-M20-125-B1-TK 4.72 M 20 - 4.92 - - - 0.87 0.24 0.16
31-120-M20-125-B1-U 31-120-M20-125-B1-UK 4.72 M 20 - 4.92 - - - 0.87 0.24 0.16
31-120-M20-150-B1-T 31-120-M20-150-B1-TK 4.72 M 20 - 5.91 - - - 0.87 0.24 0.16
31-120-M20-150-B1-U 31-120-M20-150-B1-UK 4.72 M 20 - 5.91 - - - 0.87 0.24 0.16
31-120-M20-200-B1-T 31-120-M20-200-B1-TK 4.72 M 20 - 7.87 - - - 0.87 0.24 0.16
31-120-M20-200-B1-U 31-120-M20-200-B1-UK 4.72 M 20 - 7.87 - - - 0.87 0.24 0.16
31-120-M20-250-B1-T 31-120-M20-250-B1-TK 4.72 M 20 - 9.84 - - - 0.87 0.24 0.16
31-120-M20-250-B1-U 31-120-M20-250-B1-UK 4.72 M 20 - 9.84 - - - 0.87 0.24 0.16
31-120-M20-65-B1-X 4.72 M 20 - - - - 2.559 +0.157 0.87 0.24 0.16
31-120-M24-100-B1-T 31-120-M24-100-B1-TK 4.72 M 24 - 3.94 - - - 0.87 0.24 0.16
31-120-M24-100-B1-U 31-120-M24-100-B1-UK 4.72 M 24 - 3.94 - - - 0.87 0.24 0.16
31-120-M24-125-B1-T 31-120-M24-125-B1-TK 4.72 M 24 - 4.92 - - - 0.87 0.24 0.16
31-120-M24-125-B1-U 31-120-M24-125-B1-UK 4.72 M 24 - 4.92 - - - 0.87 0.24 0.16
31-120-M24-150-B1-T 31-120-M24-150-B1-TK 4.72 M 24 - 5.91 - - - 0.87 0.24 0.16
31-120-M24-150-B1-U 31-120-M24-150-B1-UK 4.72 M 24 - 5.91 - - - 0.87 0.24 0.16
31-120-M24-200-B1-T 31-120-M24-200-B1-TK 4.72 M 24 - 7.87 - - - 0.87 0.24 0.16
31-120-M24-200-B1-U 31-120-M24-200-B1-UK 4.72 M 24 - 7.87 - - - 0.87 0.24 0.16
31-120-M24-300-B1-T 31-120-M24-300-B1-TK 4.72 M 24 - 11.81 - - - 0.87 0.24 0.16
31-120-M24-300-B1-U 31-120-M24-300-B1-UK 4.72 M 24 - 11.81 - - - 0.87 0.24 0.16
31-120-M30-100-B1-T 31-120-M30-100-B1-TK 4.72 M 30 - 3.94 - - - 0.87 0.24 0.16
31-120-M30-100-B1-U 31-120-M30-100-B1-UK 4.72 M 30 - 3.94 - - - 0.87 0.24 0.16
31-120-M30-125-B1-T 31-120-M30-125-B1-TK 4.72 M 30 - 4.92 - - - 0.87 0.24 0.16
31-120-M30-125-B1-U 31-120-M30-125-B1-UK 4.72 M 30 - 4.92 - - - 0.87 0.24 0.16
31-120-M30-150-B1-T 31-120-M30-150-B1-TK 4.72 M 30 - 5.91 - - - 0.87 0.24 0.16
31-120-M30-150-B1-U 31-120-M30-150-B1-UK 4.72 M 30 - 5.91 - - - 0.87 0.24 0.16
31-120-M30-200-B1-T 31-120-M30-200-B1-TK 4.72 M 30 - 7.87 - - - 0.87 0.24 0.16
31-120-M30-200-B1-U 31-120-M30-200-B1-UK 4.72 M 30 - 7.87 - - - 0.87 0.24 0.16
31-120-M30-300-B1-T 31-120-M30-300-B1-TK 4.72 M 30 - 11.81 - - - 0.87 0.24 0.16
31-120-M30-300-B1-U 31-120-M30-300-B1-UK 4.72 M 30 - 11.81 - - - 0.87 0.24 0.16
Filter combination produces no result.
Type (Base): B2 - Matte shot-blasted finish, rubber pad inlay, white
Show / Hide columns
Part Number S - Without nut, external hex at the bottom Part Number SK - With nut, external hex at the bottom Part Number X - External hex, tapped socket type Part Number T - Without nut, wrench flat at the bottom Part Number TK - With nut, wrench flat at the bottom Part Number U - Without nut, internal hex at the top, wrench flat at the bottom Part Number UK - With nut, internal hex at the top, wrench flat at the bottom Part Number V - Without nut, external hex at the top, wrench flat at the bottom Part Number VK - With nut, external hex at the top, wrench flat at the bottom Part Number W - With adjustable sleeve, covered thread, wrench flat at the bottom d1 d2 l1
Version
S / SK
Version
T / TK and U / UK l2
Version
V / VK l3 +0.16
Version
W l7 +0.157
Version
X h1 h2 s
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
1.57
1.97
2.36
2.48
3.15
3.94
4.92
2.95
3.94
4.92
5.91
7.87
9.84
11.81
2.95
3.94
4.92
5.91
7.87
4.84 +0.16
5.83 +0.16
6.81 +0.16
7.80 +0.16
4.92 +0.16
5.91 +0.16
6.89 +0.16
7.87 +0.16
5.87 +0.16
6.85 +0.16
7.83 +0.16
9.80 +0.16
8.82 +0.16
10.79 +0.16
4.96 +0.16
5.94 +0.16
6.93 +0.16
7.91 +0.16
9.88 +0.16
8.90 +0.16
10.87 +0.16
1.457 +0.157
1.575 +0.157
1.693 +0.157
1.929 +0.157
1.496 +0.157
1.614 +0.157
1.772 +0.157
1.969 +0.157
1.850 +0.157
2.047 +0.157
2.362 +0.157
1.654 +0.157
2.126 +0.157
2.441 +0.157
2.559 +0.157
0.57
0.63
0.71
0.79
0.87
0.14
0.16
0.20
0.24
0.12
0.16
31-50-M8-40-B2-S 31-50-M8-40-B2-SK 1.97 M 8 1.57 - - - - 0.57 0.14 0.12
31-50-M8-50-B2-S 31-50-M8-50-B2-SK 1.97 M 8 1.97 - - - - 0.57 0.14 0.12
31-50-M8-63-B2-S 31-50-M8-63-B2-SK 1.97 M 8 2.48 - - - - 0.57 0.14 0.12
31-50-M8-37-B2-X 1.97 M 8 - - - - 1.457 +0.157 0.57 0.14 0.12
31-50-M10-50-B2-S 31-50-M10-50-B2-SK 1.97 M 10 1.97 - - - - 0.57 0.14 0.12
31-50-M10-60-B2-S 31-50-M10-60-B2-SK 1.97 M 10 2.36 - - - - 0.57 0.14 0.12
31-50-M10-80-B2-S 31-50-M10-80-B2-SK 1.97 M 10 3.15 - - - - 0.57 0.14 0.12
31-50-M10-100-B2-S 31-50-M10-100-B2-SK 1.97 M 10 3.94 - - - - 0.57 0.14 0.12
31-50-M10-40-B2-X 1.97 M 10 - - - - 1.575 +0.157 0.57 0.14 0.12
31-50-M12-60-B2-S 31-50-M12-60-B2-SK 1.97 M 12 2.36 - - - - 0.57 0.14 0.12
31-50-M12-80-B2-S 31-50-M12-80-B2-SK 1.97 M 12 3.15 - - - - 0.57 0.14 0.12
31-50-M12-100-B2-S 31-50-M12-100-B2-SK 1.97 M 12 3.94 - - - - 0.57 0.14 0.12
31-50-M12-125-B2-S 31-50-M12-125-B2-SK 1.97 M 12 4.92 - - - - 0.57 0.14 0.12
31-50-M12-43-B2-X 1.97 M 12 - - - - 1.693 +0.157 0.57 0.14 0.12
31-50-M16-75-B2-T 31-50-M16-75-B2-TK 1.97 M 16 - 2.95 - - - 0.57 0.14 0.12
31-50-M16-75-B2-U 31-50-M16-75-B2-UK 1.97 M 16 - 2.95 - - - 0.57 0.14 0.12
31-50-M16-100-B2-T 31-50-M16-100-B2-TK 1.97 M 16 - 3.94 - - - 0.57 0.14 0.12
31-50-M16-100-B2-U 31-50-M16-100-B2-UK 1.97 M 16 - 3.94 - - - 0.57 0.14 0.12
31-50-M16-125-B2-T 31-50-M16-125-B2-TK 1.97 M 16 - 4.92 - - - 0.57 0.14 0.12
31-50-M16-125-B2-U 31-50-M16-125-B2-UK 1.97 M 16 - 4.92 - - - 0.57 0.14 0.12
31-50-M16-150-B2-T 31-50-M16-150-B2-TK 1.97 M 16 - 5.91 - - - 0.57 0.14 0.12
31-50-M16-150-B2-U 31-50-M16-150-B2-UK 1.97 M 16 - 5.91 - - - 0.57 0.14 0.12
31-50-M16-200-B2-T 31-50-M16-200-B2-TK 1.97 M 16 - 7.87 - - - 0.57 0.14 0.12
31-50-M16-200-B2-U 31-50-M16-200-B2-UK 1.97 M 16 - 7.87 - - - 0.57 0.14 0.12
31-50-M16-250-B2-T 31-50-M16-250-B2-TK 1.97 M 16 - 9.84 - - - 0.57 0.14 0.12
31-50-M16-250-B2-U 31-50-M16-250-B2-UK 1.97 M 16 - 9.84 - - - 0.57 0.14 0.12
31-50-M16-49-B2-X 1.97 M 16 - - - - 1.929 +0.157 0.57 0.14 0.12
31-60-M8-40-B2-S 31-60-M8-40-B2-SK 2.36 M 8 1.57 - - - - 0.63 0.16 0.12
31-60-M8-50-B2-S 31-60-M8-50-B2-SK 2.36 M 8 1.97 - - - - 0.63 0.16 0.12
31-60-M8-63-B2-S 31-60-M8-63-B2-SK 2.36 M 8 2.48 - - - - 0.63 0.16 0.12
31-60-M8-38-B2-X 2.36 M 8 - - - - 1.496 +0.157 0.63 0.16 0.12
31-60-M10-50-B2-S 31-60-M10-50-B2-SK 2.36 M 10 1.97 - - - - 0.63 0.16 0.12
31-60-M10-60-B2-S 31-60-M10-60-B2-SK 2.36 M 10 2.36 - - - - 0.63 0.16 0.12
31-60-M10-80-B2-S 31-60-M10-80-B2-SK 2.36 M 10 3.15 - - - - 0.63 0.16 0.12
31-60-M10-100-B2-S 31-60-M10-100-B2-SK 2.36 M 10 3.94 - - - - 0.63 0.16 0.12
31-60-M10-41-B2-X 2.36 M 10 - - - - 1.614 +0.157 0.63 0.16 0.12
31-60-M12-60-B2-S 31-60-M12-60-B2-SK 2.36 M 12 2.36 - - - - 0.63 0.16 0.12
31-60-M12-80-B2-S 31-60-M12-80-B2-SK 2.36 M 12 3.15 - - - - 0.63 0.16 0.12
31-60-M12-100-B2-S 31-60-M12-100-B2-SK 2.36 M 12 3.94 - - - - 0.63 0.16 0.12
31-60-M12-125-B2-S 31-60-M12-125-B2-SK 2.36 M 12 4.92 - - - - 0.63 0.16 0.12
31-60-M12-45-B2-X 2.36 M 12 - - - - 1.772 +0.157 0.63 0.16 0.12
31-60-M16-75-B2-T 31-60-M16-75-B2-TK 2.36 M 16 - 2.95 - - - 0.63 0.16 0.12
31-60-M16-75-B2-U 31-60-M16-75-B2-UK 2.36 M 16 - 2.95 - - - 0.63 0.16 0.12
31-60-M16-100-B2-T 31-60-M16-100-B2-TK 2.36 M 16 - 3.94 - - - 0.63 0.16 0.12
31-60-M16-100-B2-U 31-60-M16-100-B2-UK 2.36 M 16 - 3.94 - - - 0.63 0.16 0.12
31-60-M16-125-B2-T 31-60-M16-125-B2-TK 2.36 M 16 - 4.92 - - - 0.63 0.16 0.12
31-60-M16-125-B2-U 31-60-M16-125-B2-UK 2.36 M 16 - 4.92 - - - 0.63 0.16 0.12
31-60-M16-150-B2-T 31-60-M16-150-B2-TK 2.36 M 16 - 5.91 - - - 0.63 0.16 0.12
31-60-M16-150-B2-U 31-60-M16-150-B2-UK 2.36 M 16 - 5.91 - - - 0.63 0.16 0.12
31-60-M16-200-B2-T 31-60-M16-200-B2-TK 2.36 M 16 - 7.87 - - - 0.63 0.16 0.12
31-60-M16-200-B2-U 31-60-M16-200-B2-UK 2.36 M 16 - 7.87 - - - 0.63 0.16 0.12
31-60-M16-250-B2-T 31-60-M16-250-B2-TK 2.36 M 16 - 9.84 - - - 0.63 0.16 0.12
31-60-M16-250-B2-U 31-60-M16-250-B2-UK 2.36 M 16 - 9.84 - - - 0.63 0.16 0.12
31-60-M16-75-B2-V 31-60-M16-75-B2-VK 2.36 M 16 - - 2.95 - - 0.63 0.16 0.12
31-60-M16-100-B2-V 31-60-M16-100-B2-VK 2.36 M 16 - - 3.94 - - 0.63 0.16 0.12
31-60-M16-125-B2-V 31-60-M16-125-B2-VK 2.36 M 16 - - 4.92 - - 0.63 0.16 0.12
31-60-M16-150-B2-V 31-60-M16-150-B2-VK 2.36 M 16 - - 5.91 - - 0.63 0.16 0.12
31-60-M16-123-B2-W 2.36 M 16 - - - 4.84 +0.16 - 0.63 0.16 0.12
31-60-M16-148-B2-W 2.36 M 16 - - - 5.83 +0.16 - 0.63 0.16 0.12
31-60-M16-173-B2-W 2.36 M 16 - - - 6.81 +0.16 - 0.63 0.16 0.12
31-60-M16-198-B2-W 2.36 M 16 - - - 7.80 +0.16 - 0.63 0.16 0.12
31-60-M16-50-B2-X 2.36 M 16 - - - - 1.969 +0.157 0.63 0.16 0.12
31-80-M8-40-B2-S 31-80-M8-40-B2-SK 3.15 M 8 1.57 - - - - 0.71 0.20 0.12
31-80-M8-50-B2-S 31-80-M8-50-B2-SK 3.15 M 8 1.97 - - - - 0.71 0.20 0.12
31-80-M8-63-B2-S 31-80-M8-63-B2-SK 3.15 M 8 2.48 - - - - 0.71 0.20 0.12
31-80-M8-40-B2-X 3.15 M 8 - - - - 1.575 +0.157 0.71 0.20 0.12
31-80-M10-50-B2-S 31-80-M10-50-B2-SK 3.15 M 10 1.97 - - - - 0.71 0.20 0.12
31-80-M10-60-B2-S 31-80-M10-60-B2-SK 3.15 M 10 2.36 - - - - 0.71 0.20 0.12
31-80-M10-80-B2-S 31-80-M10-80-B2-SK 3.15 M 10 3.15 - - - - 0.71 0.20 0.12
31-80-M10-100-B2-S 31-80-M10-100-B2-SK 3.15 M 10 3.94 - - - - 0.71 0.20 0.12
31-80-M10-43-B2-X 3.15 M 10 - - - - 1.693 +0.157 0.71 0.20 0.12
31-80-M12-60-B2-S 31-80-M12-60-B2-SK 3.15 M 12 2.36 - - - - 0.71 0.20 0.12
31-80-M12-80-B2-S 31-80-M12-80-B2-SK 3.15 M 12 3.15 - - - - 0.71 0.20 0.12
31-80-M12-100-B2-S 31-80-M12-100-B2-SK 3.15 M 12 3.94 - - - - 0.71 0.20 0.12
31-80-M12-125-B2-S 31-80-M12-125-B2-SK 3.15 M 12 4.92 - - - - 0.71 0.20 0.12
31-80-M12-47-B2-X 3.15 M 12 - - - - 1.850 +0.157 0.71 0.20 0.12
31-80-M16-75-B2-T 31-80-M16-75-B2-TK 3.15 M 16 - 2.95 - - - 0.71 0.20 0.12
31-80-M16-75-B2-U 31-80-M16-75-B2-UK 3.15 M 16 - 2.95 - - - 0.71 0.20 0.12
31-80-M16-100-B2-T 31-80-M16-100-B2-TK 3.15 M 16 - 3.94 - - - 0.71 0.20 0.12
31-80-M16-100-B2-U 31-80-M16-100-B2-UK 3.15 M 16 - 3.94 - - - 0.71 0.20 0.12
31-80-M16-125-B2-T 31-80-M16-125-B2-TK 3.15 M 16 - 4.92 - - - 0.71 0.20 0.12
31-80-M16-125-B2-U 31-80-M16-125-B2-UK 3.15 M 16 - 4.92 - - - 0.71 0.20 0.12
31-80-M16-150-B2-T 31-80-M16-150-B2-TK 3.15 M 16 - 5.91 - - - 0.71 0.20 0.12
31-80-M16-150-B2-U 31-80-M16-150-B2-UK 3.15 M 16 - 5.91 - - - 0.71 0.20 0.12
31-80-M16-200-B2-T 31-80-M16-200-B2-TK 3.15 M 16 - 7.87 - - - 0.71 0.20 0.12
31-80-M16-200-B2-U 31-80-M16-200-B2-UK 3.15 M 16 - 7.87 - - - 0.71 0.20 0.12
31-80-M16-250-B2-T 31-80-M16-250-B2-TK 3.15 M 16 - 9.84 - - - 0.71 0.20 0.12
31-80-M16-250-B2-U 31-80-M16-250-B2-UK 3.15 M 16 - 9.84 - - - 0.71 0.20 0.12
31-80-M16-75-B2-V 31-80-M16-75-B2-VK 3.15 M 16 - - 2.95 - - 0.71 0.20 0.12
31-80-M16-100-B2-V 31-80-M16-100-B2-VK 3.15 M 16 - - 3.94 - - 0.71 0.20 0.12
31-80-M16-125-B2-V 31-80-M16-125-B2-VK 3.15 M 16 - - 4.92 - - 0.71 0.20 0.12
31-80-M16-150-B2-V 31-80-M16-150-B2-VK 3.15 M 16 - - 5.91 - - 0.71 0.20 0.12
31-80-M16-125-B2-W 3.15 M 16 - - - 4.92 +0.16 - 0.71 0.20 0.12
31-80-M16-150-B2-W 3.15 M 16 - - - 5.91 +0.16 - 0.71 0.20 0.12
31-80-M16-175-B2-W 3.15 M 16 - - - 6.89 +0.16 - 0.71 0.20 0.12
31-80-M16-200-B2-W 3.15 M 16 - - - 7.87 +0.16 - 0.71 0.20 0.12
31-80-M16-52-B2-X 3.15 M 16 - - - - 2.047 +0.157 0.71 0.20 0.12
31-80-M20-75-B2-T 31-80-M20-75-B2-TK 3.15 M 20 - 2.95 - - - 0.71 0.20 0.12
31-80-M20-75-B2-U 31-80-M20-75-B2-UK 3.15 M 20 - 2.95 - - - 0.71 0.20 0.12
31-80-M20-100-B2-T 31-80-M20-100-B2-TK 3.15 M 20 - 3.94 - - - 0.71 0.20 0.12
31-80-M20-100-B2-U 31-80-M20-100-B2-UK 3.15 M 20 - 3.94 - - - 0.71 0.20 0.12
31-80-M20-125-B2-T 31-80-M20-125-B2-TK 3.15 M 20 - 4.92 - - - 0.71 0.20 0.12
31-80-M20-125-B2-U 31-80-M20-125-B2-UK 3.15 M 20 - 4.92 - - - 0.71 0.20 0.12
31-80-M20-150-B2-T 31-80-M20-150-B2-TK 3.15 M 20 - 5.91 - - - 0.71 0.20 0.12
31-80-M20-150-B2-U 31-80-M20-150-B2-UK 3.15 M 20 - 5.91 - - - 0.71 0.20 0.12
31-80-M20-200-B2-T 31-80-M20-200-B2-TK 3.15 M 20 - 7.87 - - - 0.71 0.20 0.12
31-80-M20-200-B2-U 31-80-M20-200-B2-UK 3.15 M 20 - 7.87 - - - 0.71 0.20 0.12
31-80-M20-250-B2-T 31-80-M20-250-B2-TK 3.15 M 20 - 9.84 - - - 0.71 0.20 0.12
31-80-M20-250-B2-U 31-80-M20-250-B2-UK 3.15 M 20 - 9.84 - - - 0.71 0.20 0.12
31-80-M20-100-B2-V 31-80-M20-100-B2-VK 3.15 M 20 - - 3.94 - - 0.71 0.20 0.12
31-80-M20-125-B2-V 31-80-M20-125-B2-VK 3.15 M 20 - - 4.92 - - 0.71 0.20 0.12
31-80-M20-150-B2-V 31-80-M20-150-B2-VK 3.15 M 20 - - 5.91 - - 0.71 0.20 0.12
31-80-M20-200-B2-V 31-80-M20-200-B2-VK 3.15 M 20 - - 7.87 - - 0.71 0.20 0.12
31-80-M20-149-B2-W 3.15 M 20 - - - 5.87 +0.16 - 0.71 0.20 0.12
31-80-M20-174-B2-W 3.15 M 20 - - - 6.85 +0.16 - 0.71 0.20 0.12
31-80-M20-199-B2-W 3.15 M 20 - - - 7.83 +0.16 - 0.71 0.20 0.12
31-80-M20-249-B2-W 3.15 M 20 - - - 9.80 +0.16 - 0.71 0.20 0.12
31-80-M20-60-B2-X 3.15 M 20 - - - - 2.362 +0.157 0.71 0.20 0.12
31-80-M24-100-B2-T 31-80-M24-100-B2-TK 3.15 M 24 - 3.94 - - - 0.71 0.20 0.12
31-80-M24-100-B2-U 31-80-M24-100-B2-UK 3.15 M 24 - 3.94 - - - 0.71 0.20 0.12
31-80-M24-125-B2-T 31-80-M24-125-B2-TK 3.15 M 24 - 4.92 - - - 0.71 0.20 0.12
31-80-M24-125-B2-U 31-80-M24-125-B2-UK 3.15 M 24 - 4.92 - - - 0.71 0.20 0.12
31-80-M24-150-B2-T 31-80-M24-150-B2-TK 3.15 M 24 - 5.91 - - - 0.71 0.20 0.12
31-80-M24-150-B2-U 31-80-M24-150-B2-UK 3.15 M 24 - 5.91 - - - 0.71 0.20 0.12
31-80-M24-200-B2-T 31-80-M24-200-B2-TK 3.15 M 24 - 7.87 - - - 0.71 0.20 0.12
31-80-M24-200-B2-U 31-80-M24-200-B2-UK 3.15 M 24 - 7.87 - - - 0.71 0.20 0.12
31-80-M24-300-B2-T 31-80-M24-300-B2-TK 3.15 M 24 - 11.81 - - - 0.71 0.20 0.12
31-80-M24-300-B2-U 31-80-M24-300-B2-UK 3.15 M 24 - 11.81 - - - 0.71 0.20 0.12
31-80-M24-100-B2-V 31-80-M24-100-B2-VK 3.15 M 24 - - 3.94 - - 0.71 0.20 0.12
31-80-M24-150-B2-V 31-80-M24-150-B2-VK 3.15 M 24 - - 5.91 - - 0.71 0.20 0.12
31-80-M24-200-B2-V 31-80-M24-200-B2-VK 3.15 M 24 - - 7.87 - - 0.71 0.20 0.12
31-80-M24-174-B2-W 3.15 M 24 - - - 6.85 +0.16 - 0.71 0.20 0.12
31-80-M24-224-B2-W 3.15 M 24 - - - 8.82 +0.16 - 0.71 0.20 0.12
31-80-M24-274-B2-W 3.15 M 24 - - - 10.79 +0.16 - 0.71 0.20 0.12
31-100-M8-40-B2-S 31-100-M8-40-B2-SK 3.94 M 8 1.57 - - - - 0.79 0.24 0.12
31-100-M8-50-B2-S 31-100-M8-50-B2-SK 3.94 M 8 1.97 - - - - 0.79 0.24 0.12
31-100-M8-63-B2-S 31-100-M8-63-B2-SK 3.94 M 8 2.48 - - - - 0.79 0.24 0.12
31-100-M8-42-B2-X 3.94 M 8 - - - - 1.654 +0.157 0.79 0.24 0.12
31-100-M10-50-B2-S 31-100-M10-50-B2-SK 3.94 M 10 1.97 - - - - 0.79 0.24 0.12
31-100-M10-60-B2-S 31-100-M10-60-B2-SK 3.94 M 10 2.36 - - - - 0.79 0.24 0.12
31-100-M10-80-B2-S 31-100-M10-80-B2-SK 3.94 M 10 3.15 - - - - 0.79 0.24 0.12
31-100-M10-100-B2-S 31-100-M10-100-B2-SK 3.94 M 10 3.94 - - - - 0.79 0.24 0.12
31-100-M10-45-B2-X 3.94 M 10 - - - - 1.772 +0.157 0.79 0.24 0.12
31-100-M12-60-B2-S 31-100-M12-60-B2-SK 3.94 M 12 2.36 - - - - 0.79 0.24 0.12
31-100-M12-80-B2-S 31-100-M12-80-B2-SK 3.94 M 12 3.15 - - - - 0.79 0.24 0.12
31-100-M12-100-B2-S 31-100-M12-100-B2-SK 3.94 M 12 3.94 - - - - 0.79 0.24 0.12
31-100-M12-125-B2-S 31-100-M12-125-B2-SK 3.94 M 12 4.92 - - - - 0.79 0.24 0.12
31-100-M12-49-B2-X 3.94 M 12 - - - - 1.929 +0.157 0.79 0.24 0.12
31-100-M16-75-B2-T 31-100-M16-75-B2-TK 3.94 M 16 - 2.95 - - - 0.79 0.24 0.12
31-100-M16-75-B2-U 31-100-M16-75-B2-UK 3.94 M 16 - 2.95 - - - 0.79 0.24 0.12
31-100-M16-100-B2-T 31-100-M16-100-B2-TK 3.94 M 16 - 3.94 - - - 0.79 0.24 0.12
31-100-M16-100-B2-U 31-100-M16-100-B2-UK 3.94 M 16 - 3.94 - - - 0.79 0.24 0.12
31-100-M16-125-B2-T 31-100-M16-125-B2-TK 3.94 M 16 - 4.92 - - - 0.79 0.24 0.12
31-100-M16-125-B2-U 31-100-M16-125-B2-UK 3.94 M 16 - 4.92 - - - 0.79 0.24 0.12
31-100-M16-150-B2-T 31-100-M16-150-B2-TK 3.94 M 16 - 5.91 - - - 0.79 0.24 0.12
31-100-M16-150-B2-U 31-100-M16-150-B2-UK 3.94 M 16 - 5.91 - - - 0.79 0.24 0.12
31-100-M16-200-B2-T 31-100-M16-200-B2-TK 3.94 M 16 - 7.87 - - - 0.79 0.24 0.12
31-100-M16-200-B2-U 31-100-M16-200-B2-UK 3.94 M 16 - 7.87 - - - 0.79 0.24 0.12
31-100-M16-250-B2-T 31-100-M16-250-B2-TK 3.94 M 16 - 9.84 - - - 0.79 0.24 0.12
31-100-M16-250-B2-U 31-100-M16-250-B2-UK 3.94 M 16 - 9.84 - - - 0.79 0.24 0.12
31-100-M16-75-B2-V 31-100-M16-75-B2-VK 3.94 M 16 - - 2.95 - - 0.79 0.24 0.12
31-100-M16-100-B2-V 31-100-M16-100-B2-VK 3.94 M 16 - - 3.94 - - 0.79 0.24 0.12
31-100-M16-125-B2-V 31-100-M16-125-B2-VK 3.94 M 16 - - 4.92 - - 0.79 0.24 0.12
31-100-M16-150-B2-V 31-100-M16-150-B2-VK 3.94 M 16 - - 5.91 - - 0.79 0.24 0.12
31-100-M16-126-B2-W 3.94 M 16 - - - 4.96 +0.16 - 0.79 0.24 0.12
31-100-M16-151-B2-W 3.94 M 16 - - - 5.94 +0.16 - 0.79 0.24 0.12
31-100-M16-176-B2-W 3.94 M 16 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M16-201-B2-W 3.94 M 16 - - - 7.91 +0.16 - 0.79 0.24 0.12
31-100-M16-54-B2-X 3.94 M 16 - - - - 2.126 +0.157 0.79 0.24 0.12
31-100-M20-75-B2-T 31-100-M20-75-B2-TK 3.94 M 20 - 2.95 - - - 0.79 0.24 0.12
31-100-M20-75-B2-U 31-100-M20-75-B2-UK 3.94 M 20 - 2.95 - - - 0.79 0.24 0.12
31-100-M20-100-B2-T 31-100-M20-100-B2-TK 3.94 M 20 - 3.94 - - - 0.79 0.24 0.12
31-100-M20-100-B2-U 31-100-M20-100-B2-UK 3.94 M 20 - 3.94 - - - 0.79 0.24 0.12
31-100-M20-125-B2-T 31-100-M20-125-B2-TK 3.94 M 20 - 4.92 - - - 0.79 0.24 0.12
31-100-M20-125-B2-U 31-100-M20-125-B2-UK 3.94 M 20 - 4.92 - - - 0.79 0.24 0.12
31-100-M20-150-B2-T 31-100-M20-150-B2-TK 3.94 M 20 - 5.91 - - - 0.79 0.24 0.12
31-100-M20-150-B2-U 31-100-M20-150-B2-UK 3.94 M 20 - 5.91 - - - 0.79 0.24 0.12
31-100-M20-200-B2-T 31-100-M20-200-B2-TK 3.94 M 20 - 7.87 - - - 0.79 0.24 0.12
31-100-M20-200-B2-U 31-100-M20-200-B2-UK 3.94 M 20 - 7.87 - - - 0.79 0.24 0.12
31-100-M20-250-B2-T 31-100-M20-250-B2-TK 3.94 M 20 - 9.84 - - - 0.79 0.24 0.12
31-100-M20-250-B2-U 31-100-M20-250-B2-UK 3.94 M 20 - 9.84 - - - 0.79 0.24 0.12
31-100-M20-100-B2-V 31-100-M20-100-B2-VK 3.94 M 20 - - 3.94 - - 0.79 0.24 0.12
31-100-M20-125-B2-V 31-100-M20-125-B2-VK 3.94 M 20 - - 4.92 - - 0.79 0.24 0.12
31-100-M20-150-B2-V 31-100-M20-150-B2-VK 3.94 M 20 - - 5.91 - - 0.79 0.24 0.12
31-100-M20-200-B2-V 31-100-M20-200-B2-VK 3.94 M 20 - - 7.87 - - 0.79 0.24 0.12
31-100-M20-151-B2-W 3.94 M 20 - - - 5.94 +0.16 - 0.79 0.24 0.12
31-100-M20-176-B2-W 3.94 M 20 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M20-201-B2-W 3.94 M 20 - - - 7.91 +0.16 - 0.79 0.24 0.12
31-100-M20-251-B2-W 3.94 M 20 - - - 9.88 +0.16 - 0.79 0.24 0.12
31-100-M20-62-B2-X 3.94 M 20 - - - - 2.441 +0.157 0.79 0.24 0.12
31-100-M24-100-B2-T 31-100-M24-100-B2-TK 3.94 M 24 - 3.94 - - - 0.79 0.24 0.12
31-100-M24-100-B2-U 31-100-M24-100-B2-UK 3.94 M 24 - 3.94 - - - 0.79 0.24 0.12
31-100-M24-125-B2-T 31-100-M24-125-B2-TK 3.94 M 24 - 4.92 - - - 0.79 0.24 0.12
31-100-M24-125-B2-U 31-100-M24-125-B2-UK 3.94 M 24 - 4.92 - - - 0.79 0.24 0.12
31-100-M24-150-B2-T 31-100-M24-150-B2-TK 3.94 M 24 - 5.91 - - - 0.79 0.24 0.12
31-100-M24-150-B2-U 31-100-M24-150-B2-UK 3.94 M 24 - 5.91 - - - 0.79 0.24 0.12
31-100-M24-200-B2-T 31-100-M24-200-B2-TK 3.94 M 24 - 7.87 - - - 0.79 0.24 0.12
31-100-M24-200-B2-U 31-100-M24-200-B2-UK 3.94 M 24 - 7.87 - - - 0.79 0.24 0.12
31-100-M24-300-B2-T 31-100-M24-300-B2-TK 3.94 M 24 - 11.81 - - - 0.79 0.24 0.12
31-100-M24-300-B2-U 31-100-M24-300-B2-UK 3.94 M 24 - 11.81 - - - 0.79 0.24 0.12
31-100-M24-100-B2-V 31-100-M24-100-B2-VK 3.94 M 24 - - 3.94 - - 0.79 0.24 0.12
31-100-M24-150-B2-V 31-100-M24-150-B2-VK 3.94 M 24 - - 5.91 - - 0.79 0.24 0.12
31-100-M24-200-B2-V 31-100-M24-200-B2-VK 3.94 M 24 - - 7.87 - - 0.79 0.24 0.12
31-100-M24-176-B2-W 3.94 M 24 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M24-226-B2-W 3.94 M 24 - - - 8.90 +0.16 - 0.79 0.24 0.12
31-100-M24-276-B2-W 3.94 M 24 - - - 10.87 +0.16 - 0.79 0.24 0.12
31-120-M20-100-B2-T 31-120-M20-100-B2-TK 4.72 M 20 - 3.94 - - - 0.87 0.24 0.16
31-120-M20-100-B2-U 31-120-M20-100-B2-UK 4.72 M 20 - 3.94 - - - 0.87 0.24 0.16
31-120-M20-125-B2-T 31-120-M20-125-B2-TK 4.72 M 20 - 4.92 - - - 0.87 0.24 0.16
31-120-M20-125-B2-U 31-120-M20-125-B2-UK 4.72 M 20 - 4.92 - - - 0.87 0.24 0.16
31-120-M20-150-B2-T 31-120-M20-150-B2-TK 4.72 M 20 - 5.91 - - - 0.87 0.24 0.16
31-120-M20-150-B2-U 31-120-M20-150-B2-UK 4.72 M 20 - 5.91 - - - 0.87 0.24 0.16
31-120-M20-200-B2-T 31-120-M20-200-B2-TK 4.72 M 20 - 7.87 - - - 0.87 0.24 0.16
31-120-M20-200-B2-U 31-120-M20-200-B2-UK 4.72 M 20 - 7.87 - - - 0.87 0.24 0.16
31-120-M20-250-B2-T 31-120-M20-250-B2-TK 4.72 M 20 - 9.84 - - - 0.87 0.24 0.16
31-120-M20-250-B2-U 31-120-M20-250-B2-UK 4.72 M 20 - 9.84 - - - 0.87 0.24 0.16
31-120-M20-65-B2-X 4.72 M 20 - - - - 2.559 +0.157 0.87 0.24 0.16
31-120-M24-100-B2-T 31-120-M24-100-B2-TK 4.72 M 24 - 3.94 - - - 0.87 0.24 0.16
31-120-M24-100-B2-U 31-120-M24-100-B2-UK 4.72 M 24 - 3.94 - - - 0.87 0.24 0.16
31-120-M24-125-B2-T 31-120-M24-125-B2-TK 4.72 M 24 - 4.92 - - - 0.87 0.24 0.16
31-120-M24-125-B2-U 31-120-M24-125-B2-UK 4.72 M 24 - 4.92 - - - 0.87 0.24 0.16
31-120-M24-150-B2-T 31-120-M24-150-B2-TK 4.72 M 24 - 5.91 - - - 0.87 0.24 0.16
31-120-M24-150-B2-U 31-120-M24-150-B2-UK 4.72 M 24 - 5.91 - - - 0.87 0.24 0.16
31-120-M24-200-B2-T 31-120-M24-200-B2-TK 4.72 M 24 - 7.87 - - - 0.87 0.24 0.16
31-120-M24-200-B2-U 31-120-M24-200-B2-UK 4.72 M 24 - 7.87 - - - 0.87 0.24 0.16
31-120-M24-300-B2-T 31-120-M24-300-B2-TK 4.72 M 24 - 11.81 - - - 0.87 0.24 0.16
31-120-M24-300-B2-U 31-120-M24-300-B2-UK 4.72 M 24 - 11.81 - - - 0.87 0.24 0.16
31-120-M30-100-B2-T 31-120-M30-100-B2-TK 4.72 M 30 - 3.94 - - - 0.87 0.24 0.16
31-120-M30-100-B2-U 31-120-M30-100-B2-UK 4.72 M 30 - 3.94 - - - 0.87 0.24 0.16
31-120-M30-125-B2-T 31-120-M30-125-B2-TK 4.72 M 30 - 4.92 - - - 0.87 0.24 0.16
31-120-M30-125-B2-U 31-120-M30-125-B2-UK 4.72 M 30 - 4.92 - - - 0.87 0.24 0.16
31-120-M30-150-B2-T 31-120-M30-150-B2-TK 4.72 M 30 - 5.91 - - - 0.87 0.24 0.16
31-120-M30-150-B2-U 31-120-M30-150-B2-UK 4.72 M 30 - 5.91 - - - 0.87 0.24 0.16
31-120-M30-200-B2-T 31-120-M30-200-B2-TK 4.72 M 30 - 7.87 - - - 0.87 0.24 0.16
31-120-M30-200-B2-U 31-120-M30-200-B2-UK 4.72 M 30 - 7.87 - - - 0.87 0.24 0.16
31-120-M30-300-B2-T 31-120-M30-300-B2-TK 4.72 M 30 - 11.81 - - - 0.87 0.24 0.16
31-120-M30-300-B2-U 31-120-M30-300-B2-UK 4.72 M 30 - 11.81 - - - 0.87 0.24 0.16
Filter combination produces no result.
Type (Base): B3 - Matte shot-blasted finish, rubber pad vulcanized, black
Show / Hide columns
Part Number S - Without nut, external hex at the bottom Part Number SK - With nut, external hex at the bottom Part Number X - External hex, tapped socket type Part Number T - Without nut, wrench flat at the bottom Part Number TK - With nut, wrench flat at the bottom Part Number U - Without nut, internal hex at the top, wrench flat at the bottom Part Number UK - With nut, internal hex at the top, wrench flat at the bottom Part Number V - Without nut, external hex at the top, wrench flat at the bottom Part Number VK - With nut, external hex at the top, wrench flat at the bottom Part Number W - With adjustable sleeve, covered thread, wrench flat at the bottom d1 d2 l1
Version
S / SK
Version
T / TK and U / UK l2
Version
V / VK l3 +0.16
Version
W l7 +0.157
Version
X h1 h2 s
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
1.57
1.97
2.36
2.48
3.15
3.94
4.92
2.95
3.94
4.92
5.91
7.87
9.84
11.81
2.95
3.94
4.92
5.91
7.87
4.84 +0.16
5.83 +0.16
6.81 +0.16
7.80 +0.16
4.92 +0.16
5.91 +0.16
6.89 +0.16
7.87 +0.16
5.87 +0.16
6.85 +0.16
7.83 +0.16
9.80 +0.16
8.82 +0.16
10.79 +0.16
4.96 +0.16
5.94 +0.16
6.93 +0.16
7.91 +0.16
9.88 +0.16
8.90 +0.16
10.87 +0.16
1.457 +0.157
1.575 +0.157
1.693 +0.157
1.929 +0.157
1.496 +0.157
1.614 +0.157
1.772 +0.157
1.969 +0.157
1.850 +0.157
2.047 +0.157
2.362 +0.157
1.654 +0.157
2.126 +0.157
2.441 +0.157
2.559 +0.157
0.57
0.63
0.71
0.79
0.87
0.14
0.16
0.20
0.24
0.12
0.16
31-60-M8-40-B3-S 31-60-M8-40-B3-SK 2.36 M 8 1.57 - - - - 0.63 0.16 0.12
31-60-M8-50-B3-S 31-60-M8-50-B3-SK 2.36 M 8 1.97 - - - - 0.63 0.16 0.12
31-60-M8-63-B3-S 31-60-M8-63-B3-SK 2.36 M 8 2.48 - - - - 0.63 0.16 0.12
31-60-M8-38-B3-X 2.36 M 8 - - - - 1.496 +0.157 0.63 0.16 0.12
31-60-M10-50-B3-S 31-60-M10-50-B3-SK 2.36 M 10 1.97 - - - - 0.63 0.16 0.12
31-60-M10-60-B3-S 31-60-M10-60-B3-SK 2.36 M 10 2.36 - - - - 0.63 0.16 0.12
31-60-M10-80-B3-S 31-60-M10-80-B3-SK 2.36 M 10 3.15 - - - - 0.63 0.16 0.12
31-60-M10-100-B3-S 31-60-M10-100-B3-SK 2.36 M 10 3.94 - - - - 0.63 0.16 0.12
31-60-M10-41-B3-X 2.36 M 10 - - - - 1.614 +0.157 0.63 0.16 0.12
31-60-M12-60-B3-S 31-60-M12-60-B3-SK 2.36 M 12 2.36 - - - - 0.63 0.16 0.12
31-60-M12-80-B3-S 31-60-M12-80-B3-SK 2.36 M 12 3.15 - - - - 0.63 0.16 0.12
31-60-M12-100-B3-S 31-60-M12-100-B3-SK 2.36 M 12 3.94 - - - - 0.63 0.16 0.12
31-60-M12-125-B3-S 31-60-M12-125-B3-SK 2.36 M 12 4.92 - - - - 0.63 0.16 0.12
31-60-M12-45-B3-X 2.36 M 12 - - - - 1.772 +0.157 0.63 0.16 0.12
31-60-M16-75-B3-T 31-60-M16-75-B3-TK 2.36 M 16 - 2.95 - - - 0.63 0.16 0.12
31-60-M16-75-B3-U 31-60-M16-75-B3-UK 2.36 M 16 - 2.95 - - - 0.63 0.16 0.12
31-60-M16-100-B3-T 31-60-M16-100-B3-TK 2.36 M 16 - 3.94 - - - 0.63 0.16 0.12
31-60-M16-100-B3-U 31-60-M16-100-B3-UK 2.36 M 16 - 3.94 - - - 0.63 0.16 0.12
31-60-M16-125-B3-T 31-60-M16-125-B3-TK 2.36 M 16 - 4.92 - - - 0.63 0.16 0.12
31-60-M16-125-B3-U 31-60-M16-125-B3-UK 2.36 M 16 - 4.92 - - - 0.63 0.16 0.12
31-60-M16-150-B3-T 31-60-M16-150-B3-TK 2.36 M 16 - 5.91 - - - 0.63 0.16 0.12
31-60-M16-150-B3-U 31-60-M16-150-B3-UK 2.36 M 16 - 5.91 - - - 0.63 0.16 0.12
31-60-M16-200-B3-T 31-60-M16-200-B3-TK 2.36 M 16 - 7.87 - - - 0.63 0.16 0.12
31-60-M16-200-B3-U 31-60-M16-200-B3-UK 2.36 M 16 - 7.87 - - - 0.63 0.16 0.12
31-60-M16-250-B3-T 31-60-M16-250-B3-TK 2.36 M 16 - 9.84 - - - 0.63 0.16 0.12
31-60-M16-250-B3-U 31-60-M16-250-B3-UK 2.36 M 16 - 9.84 - - - 0.63 0.16 0.12
31-60-M16-75-B3-V 31-60-M16-75-B3-VK 2.36 M 16 - - 2.95 - - 0.63 0.16 0.12
31-60-M16-100-B3-V 31-60-M16-100-B3-VK 2.36 M 16 - - 3.94 - - 0.63 0.16 0.12
31-60-M16-125-B3-V 31-60-M16-125-B3-VK 2.36 M 16 - - 4.92 - - 0.63 0.16 0.12
31-60-M16-150-B3-V 31-60-M16-150-B3-VK 2.36 M 16 - - 5.91 - - 0.63 0.16 0.12
31-60-M16-123-B3-W 2.36 M 16 - - - 4.84 +0.16 - 0.63 0.16 0.12
31-60-M16-148-B3-W 2.36 M 16 - - - 5.83 +0.16 - 0.63 0.16 0.12
31-60-M16-173-B3-W 2.36 M 16 - - - 6.81 +0.16 - 0.63 0.16 0.12
31-60-M16-198-B3-W 2.36 M 16 - - - 7.80 +0.16 - 0.63 0.16 0.12
31-60-M16-50-B3-X 2.36 M 16 - - - - 1.969 +0.157 0.63 0.16 0.12
31-80-M8-40-B3-S 31-80-M8-40-B3-SK 3.15 M 8 1.57 - - - - 0.71 0.20 0.12
31-80-M8-50-B3-S 31-80-M8-50-B3-SK 3.15 M 8 1.97 - - - - 0.71 0.20 0.12
31-80-M8-63-B3-S 31-80-M8-63-B3-SK 3.15 M 8 2.48 - - - - 0.71 0.20 0.12
31-80-M8-40-B3-X 3.15 M 8 - - - - 1.575 +0.157 0.71 0.20 0.12
31-80-M10-50-B3-S 31-80-M10-50-B3-SK 3.15 M 10 1.97 - - - - 0.71 0.20 0.12
31-80-M10-60-B3-S 31-80-M10-60-B3-SK 3.15 M 10 2.36 - - - - 0.71 0.20 0.12
31-80-M10-80-B3-S 31-80-M10-80-B3-SK 3.15 M 10 3.15 - - - - 0.71 0.20 0.12
31-80-M10-100-B3-S 31-80-M10-100-B3-SK 3.15 M 10 3.94 - - - - 0.71 0.20 0.12
31-80-M10-43-B3-X 3.15 M 10 - - - - 1.693 +0.157 0.71 0.20 0.12
31-80-M12-60-B3-S 31-80-M12-60-B3-SK 3.15 M 12 2.36 - - - - 0.71 0.20 0.12
31-80-M12-80-B3-S 31-80-M12-80-B3-SK 3.15 M 12 3.15 - - - - 0.71 0.20 0.12
31-80-M12-100-B3-S 31-80-M12-100-B3-SK 3.15 M 12 3.94 - - - - 0.71 0.20 0.12
31-80-M12-125-B3-S 31-80-M12-125-B3-SK 3.15 M 12 4.92 - - - - 0.71 0.20 0.12
31-80-M12-47-B3-X 3.15 M 12 - - - - 1.850 +0.157 0.71 0.20 0.12
31-80-M16-75-B3-T 31-80-M16-75-B3-TK 3.15 M 16 - 2.95 - - - 0.71 0.20 0.12
31-80-M16-75-B3-U 31-80-M16-75-B3-UK 3.15 M 16 - 2.95 - - - 0.71 0.20 0.12
31-80-M16-100-B3-T 31-80-M16-100-B3-TK 3.15 M 16 - 3.94 - - - 0.71 0.20 0.12
31-80-M16-100-B3-U 31-80-M16-100-B3-UK 3.15 M 16 - 3.94 - - - 0.71 0.20 0.12
31-80-M16-125-B3-T 31-80-M16-125-B3-TK 3.15 M 16 - 4.92 - - - 0.71 0.20 0.12
31-80-M16-125-B3-U 31-80-M16-125-B3-UK 3.15 M 16 - 4.92 - - - 0.71 0.20 0.12
31-80-M16-150-B3-T 31-80-M16-150-B3-TK 3.15 M 16 - 5.91 - - - 0.71 0.20 0.12
31-80-M16-150-B3-U 31-80-M16-150-B3-UK 3.15 M 16 - 5.91 - - - 0.71 0.20 0.12
31-80-M16-200-B3-T 31-80-M16-200-B3-TK 3.15 M 16 - 7.87 - - - 0.71 0.20 0.12
31-80-M16-200-B3-U 31-80-M16-200-B3-UK 3.15 M 16 - 7.87 - - - 0.71 0.20 0.12
31-80-M16-250-B3-T 31-80-M16-250-B3-TK 3.15 M 16 - 9.84 - - - 0.71 0.20 0.12
31-80-M16-250-B3-U 31-80-M16-250-B3-UK 3.15 M 16 - 9.84 - - - 0.71 0.20 0.12
31-80-M16-75-B3-V 31-80-M16-75-B3-VK 3.15 M 16 - - 2.95 - - 0.71 0.20 0.12
31-80-M16-100-B3-V 31-80-M16-100-B3-VK 3.15 M 16 - - 3.94 - - 0.71 0.20 0.12
31-80-M16-125-B3-V 31-80-M16-125-B3-VK 3.15 M 16 - - 4.92 - - 0.71 0.20 0.12
31-80-M16-150-B3-V 31-80-M16-150-B3-VK 3.15 M 16 - - 5.91 - - 0.71 0.20 0.12
31-80-M16-125-B3-W 3.15 M 16 - - - 4.92 +0.16 - 0.71 0.20 0.12
31-80-M16-150-B3-W 3.15 M 16 - - - 5.91 +0.16 - 0.71 0.20 0.12
31-80-M16-175-B3-W 3.15 M 16 - - - 6.89 +0.16 - 0.71 0.20 0.12
31-80-M16-200-B3-W 3.15 M 16 - - - 7.87 +0.16 - 0.71 0.20 0.12
31-80-M16-52-B3-X 3.15 M 16 - - - - 2.047 +0.157 0.71 0.20 0.12
31-80-M20-75-B3-T 31-80-M20-75-B3-TK 3.15 M 20 - 2.95 - - - 0.71 0.20 0.12
31-80-M20-75-B3-U 31-80-M20-75-B3-UK 3.15 M 20 - 2.95 - - - 0.71 0.20 0.12
31-80-M20-100-B3-T 31-80-M20-100-B3-TK 3.15 M 20 - 3.94 - - - 0.71 0.20 0.12
31-80-M20-100-B3-U 31-80-M20-100-B3-UK 3.15 M 20 - 3.94 - - - 0.71 0.20 0.12
31-80-M20-125-B3-T 31-80-M20-125-B3-TK 3.15 M 20 - 4.92 - - - 0.71 0.20 0.12
31-80-M20-125-B3-U 31-80-M20-125-B3-UK 3.15 M 20 - 4.92 - - - 0.71 0.20 0.12
31-80-M20-150-B3-T 31-80-M20-150-B3-TK 3.15 M 20 - 5.91 - - - 0.71 0.20 0.12
31-80-M20-150-B3-U 31-80-M20-150-B3-UK 3.15 M 20 - 5.91 - - - 0.71 0.20 0.12
31-80-M20-200-B3-T 31-80-M20-200-B3-TK 3.15 M 20 - 7.87 - - - 0.71 0.20 0.12
31-80-M20-200-B3-U 31-80-M20-200-B3-UK 3.15 M 20 - 7.87 - - - 0.71 0.20 0.12
31-80-M20-250-B3-T 31-80-M20-250-B3-TK 3.15 M 20 - 9.84 - - - 0.71 0.20 0.12
31-80-M20-250-B3-U 31-80-M20-250-B3-UK 3.15 M 20 - 9.84 - - - 0.71 0.20 0.12
31-80-M20-100-B3-V 31-80-M20-100-B3-VK 3.15 M 20 - - 3.94 - - 0.71 0.20 0.12
31-80-M20-125-B3-V 31-80-M20-125-B3-VK 3.15 M 20 - - 4.92 - - 0.71 0.20 0.12
31-80-M20-150-B3-V 31-80-M20-150-B3-VK 3.15 M 20 - - 5.91 - - 0.71 0.20 0.12
31-80-M20-200-B3-V 31-80-M20-200-B3-VK 3.15 M 20 - - 7.87 - - 0.71 0.20 0.12
31-80-M20-149-B3-W 3.15 M 20 - - - 5.87 +0.16 - 0.71 0.20 0.12
31-80-M20-174-B3-W 3.15 M 20 - - - 6.85 +0.16 - 0.71 0.20 0.12
31-80-M20-199-B3-W 3.15 M 20 - - - 7.83 +0.16 - 0.71 0.20 0.12
31-80-M20-249-B3-W 3.15 M 20 - - - 9.80 +0.16 - 0.71 0.20 0.12
31-80-M20-60-B3-X 3.15 M 20 - - - - 2.362 +0.157 0.71 0.20 0.12
31-80-M24-100-B3-T 31-80-M24-100-B3-TK 3.15 M 24 - 3.94 - - - 0.71 0.20 0.12
31-80-M24-100-B3-U 31-80-M24-100-B3-UK 3.15 M 24 - 3.94 - - - 0.71 0.20 0.12
31-80-M24-125-B3-T 31-80-M24-125-B3-TK 3.15 M 24 - 4.92 - - - 0.71 0.20 0.12
31-80-M24-125-B3-U 31-80-M24-125-B3-UK 3.15 M 24 - 4.92 - - - 0.71 0.20 0.12
31-80-M24-150-B3-T 31-80-M24-150-B3-TK 3.15 M 24 - 5.91 - - - 0.71 0.20 0.12
31-80-M24-150-B3-U 31-80-M24-150-B3-UK 3.15 M 24 - 5.91 - - - 0.71 0.20 0.12
31-80-M24-200-B3-T 31-80-M24-200-B3-TK 3.15 M 24 - 7.87 - - - 0.71 0.20 0.12
31-80-M24-200-B3-U 31-80-M24-200-B3-UK 3.15 M 24 - 7.87 - - - 0.71 0.20 0.12
31-80-M24-300-B3-T 31-80-M24-300-B3-TK 3.15 M 24 - 11.81 - - - 0.71 0.20 0.12
31-80-M24-300-B3-U 31-80-M24-300-B3-UK 3.15 M 24 - 11.81 - - - 0.71 0.20 0.12
31-80-M24-100-B3-V 31-80-M24-100-B3-VK 3.15 M 24 - - 3.94 - - 0.71 0.20 0.12
31-80-M24-150-B3-V 31-80-M24-150-B3-VK 3.15 M 24 - - 5.91 - - 0.71 0.20 0.12
31-80-M24-200-B3-V 31-80-M24-200-B3-VK 3.15 M 24 - - 7.87 - - 0.71 0.20 0.12
31-80-M24-174-B3-W 3.15 M 24 - - - 6.85 +0.16 - 0.71 0.20 0.12
31-80-M24-224-B3-W 3.15 M 24 - - - 8.82 +0.16 - 0.71 0.20 0.12
31-80-M24-274-B3-W 3.15 M 24 - - - 10.79 +0.16 - 0.71 0.20 0.12
31-100-M8-40-B3-S 31-100-M8-40-B3-SK 3.94 M 8 1.57 - - - - 0.79 0.24 0.12
31-100-M8-50-B3-S 31-100-M8-50-B3-SK 3.94 M 8 1.97 - - - - 0.79 0.24 0.12
31-100-M8-63-B3-S 31-100-M8-63-B3-SK 3.94 M 8 2.48 - - - - 0.79 0.24 0.12
31-100-M8-42-B3-X 3.94 M 8 - - - - 1.654 +0.157 0.79 0.24 0.12
31-100-M10-50-B3-S 31-100-M10-50-B3-SK 3.94 M 10 1.97 - - - - 0.79 0.24 0.12
31-100-M10-60-B3-S 31-100-M10-60-B3-SK 3.94 M 10 2.36 - - - - 0.79 0.24 0.12
31-100-M10-80-B3-S 31-100-M10-80-B3-SK 3.94 M 10 3.15 - - - - 0.79 0.24 0.12
31-100-M10-100-B3-S 31-100-M10-100-B3-SK 3.94 M 10 3.94 - - - - 0.79 0.24 0.12
31-100-M10-45-B3-X 3.94 M 10 - - - - 1.772 +0.157 0.79 0.24 0.12
31-100-M12-60-B3-S 31-100-M12-60-B3-SK 3.94 M 12 2.36 - - - - 0.79 0.24 0.12
31-100-M12-80-B3-S 31-100-M12-80-B3-SK 3.94 M 12 3.15 - - - - 0.79 0.24 0.12
31-100-M12-100-B3-S 31-100-M12-100-B3-SK 3.94 M 12 3.94 - - - - 0.79 0.24 0.12
31-100-M12-125-B3-S 31-100-M12-125-B3-SK 3.94 M 12 4.92 - - - - 0.79 0.24 0.12
31-100-M12-49-B3-X 3.94 M 12 - - - - 1.929 +0.157 0.79 0.24 0.12
31-100-M16-75-B3-T 31-100-M16-75-B3-TK 3.94 M 16 - 2.95 - - - 0.79 0.24 0.12
31-100-M16-75-B3-U 31-100-M16-75-B3-UK 3.94 M 16 - 2.95 - - - 0.79 0.24 0.12
31-100-M16-100-B3-T 31-100-M16-100-B3-TK 3.94 M 16 - 3.94 - - - 0.79 0.24 0.12
31-100-M16-100-B3-U 31-100-M16-100-B3-UK 3.94 M 16 - 3.94 - - - 0.79 0.24 0.12
31-100-M16-125-B3-T 31-100-M16-125-B3-TK 3.94 M 16 - 4.92 - - - 0.79 0.24 0.12
31-100-M16-125-B3-U 31-100-M16-125-B3-UK 3.94 M 16 - 4.92 - - - 0.79 0.24 0.12
31-100-M16-150-B3-T 31-100-M16-150-B3-TK 3.94 M 16 - 5.91 - - - 0.79 0.24 0.12
31-100-M16-150-B3-U 31-100-M16-150-B3-UK 3.94 M 16 - 5.91 - - - 0.79 0.24 0.12
31-100-M16-200-B3-T 31-100-M16-200-B3-TK 3.94 M 16 - 7.87 - - - 0.79 0.24 0.12
31-100-M16-200-B3-U 31-100-M16-200-B3-UK 3.94 M 16 - 7.87 - - - 0.79 0.24 0.12
31-100-M16-250-B3-T 31-100-M16-250-B3-TK 3.94 M 16 - 9.84 - - - 0.79 0.24 0.12
31-100-M16-250-B3-U 31-100-M16-250-B3-UK 3.94 M 16 - 9.84 - - - 0.79 0.24 0.12
31-100-M16-75-B3-V 31-100-M16-75-B3-VK 3.94 M 16 - - 2.95 - - 0.79 0.24 0.12
31-100-M16-100-B3-V 31-100-M16-100-B3-VK 3.94 M 16 - - 3.94 - - 0.79 0.24 0.12
31-100-M16-125-B3-V 31-100-M16-125-B3-VK 3.94 M 16 - - 4.92 - - 0.79 0.24 0.12
31-100-M16-150-B3-V 31-100-M16-150-B3-VK 3.94 M 16 - - 5.91 - - 0.79 0.24 0.12
31-100-M16-126-B3-W 3.94 M 16 - - - 4.96 +0.16 - 0.79 0.24 0.12
31-100-M16-151-B3-W 3.94 M 16 - - - 5.94 +0.16 - 0.79 0.24 0.12
31-100-M16-176-B3-W 3.94 M 16 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M16-201-B3-W 3.94 M 16 - - - 7.91 +0.16 - 0.79 0.24 0.12
31-100-M16-54-B3-X 3.94 M 16 - - - - 2.126 +0.157 0.79 0.24 0.12
31-100-M20-75-B3-T 31-100-M20-75-B3-TK 3.94 M 20 - 2.95 - - - 0.79 0.24 0.12
31-100-M20-75-B3-U 31-100-M20-75-B3-UK 3.94 M 20 - 2.95 - - - 0.79 0.24 0.12
31-100-M20-100-B3-T 31-100-M20-100-B3-TK 3.94 M 20 - 3.94 - - - 0.79 0.24 0.12
31-100-M20-100-B3-U 31-100-M20-100-B3-UK 3.94 M 20 - 3.94 - - - 0.79 0.24 0.12
31-100-M20-125-B3-T 31-100-M20-125-B3-TK 3.94 M 20 - 4.92 - - - 0.79 0.24 0.12
31-100-M20-125-B3-U 31-100-M20-125-B3-UK 3.94 M 20 - 4.92 - - - 0.79 0.24 0.12
31-100-M20-150-B3-T 31-100-M20-150-B3-TK 3.94 M 20 - 5.91 - - - 0.79 0.24 0.12
31-100-M20-150-B3-U 31-100-M20-150-B3-UK 3.94 M 20 - 5.91 - - - 0.79 0.24 0.12
31-100-M20-200-B3-T 31-100-M20-200-B3-TK 3.94 M 20 - 7.87 - - - 0.79 0.24 0.12
31-100-M20-200-B3-U 31-100-M20-200-B3-UK 3.94 M 20 - 7.87 - - - 0.79 0.24 0.12
31-100-M20-250-B3-T 31-100-M20-250-B3-TK 3.94 M 20 - 9.84 - - - 0.79 0.24 0.12
31-100-M20-250-B3-U 31-100-M20-250-B3-UK 3.94 M 20 - 9.84 - - - 0.79 0.24 0.12
31-100-M20-100-B3-V 31-100-M20-100-B3-VK 3.94 M 20 - - 3.94 - - 0.79 0.24 0.12
31-100-M20-125-B3-V 31-100-M20-125-B3-VK 3.94 M 20 - - 4.92 - - 0.79 0.24 0.12
31-100-M20-150-B3-V 31-100-M20-150-B3-VK 3.94 M 20 - - 5.91 - - 0.79 0.24 0.12
31-100-M20-200-B3-V 31-100-M20-200-B3-VK 3.94 M 20 - - 7.87 - - 0.79 0.24 0.12
31-100-M20-151-B3-W 3.94 M 20 - - - 5.94 +0.16 - 0.79 0.24 0.12
31-100-M20-176-B3-W 3.94 M 20 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M20-201-B3-W 3.94 M 20 - - - 7.91 +0.16 - 0.79 0.24 0.12
31-100-M20-251-B3-W 3.94 M 20 - - - 9.88 +0.16 - 0.79 0.24 0.12
31-100-M20-62-B3-X 3.94 M 20 - - - - 2.441 +0.157 0.79 0.24 0.12
31-100-M24-100-B3-T 31-100-M24-100-B3-TK 3.94 M 24 - 3.94 - - - 0.79 0.24 0.12
31-100-M24-100-B3-U 31-100-M24-100-B3-UK 3.94 M 24 - 3.94 - - - 0.79 0.24 0.12
31-100-M24-125-B3-T 31-100-M24-125-B3-TK 3.94 M 24 - 4.92 - - - 0.79 0.24 0.12
31-100-M24-125-B3-U 31-100-M24-125-B3-UK 3.94 M 24 - 4.92 - - - 0.79 0.24 0.12
31-100-M24-150-B3-T 31-100-M24-150-B3-TK 3.94 M 24 - 5.91 - - - 0.79 0.24 0.12
31-100-M24-150-B3-U 31-100-M24-150-B3-UK 3.94 M 24 - 5.91 - - - 0.79 0.24 0.12
31-100-M24-200-B3-T 31-100-M24-200-B3-TK 3.94 M 24 - 7.87 - - - 0.79 0.24 0.12
31-100-M24-200-B3-U 31-100-M24-200-B3-UK 3.94 M 24 - 7.87 - - - 0.79 0.24 0.12
31-100-M24-300-B3-T 31-100-M24-300-B3-TK 3.94 M 24 - 11.81 - - - 0.79 0.24 0.12
31-100-M24-300-B3-U 31-100-M24-300-B3-UK 3.94 M 24 - 11.81 - - - 0.79 0.24 0.12
31-100-M24-100-B3-V 31-100-M24-100-B3-VK 3.94 M 24 - - 3.94 - - 0.79 0.24 0.12
31-100-M24-150-B3-V 31-100-M24-150-B3-VK 3.94 M 24 - - 5.91 - - 0.79 0.24 0.12
31-100-M24-200-B3-V 31-100-M24-200-B3-VK 3.94 M 24 - - 7.87 - - 0.79 0.24 0.12
31-100-M24-176-B3-W 3.94 M 24 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M24-226-B3-W 3.94 M 24 - - - 8.90 +0.16 - 0.79 0.24 0.12
31-100-M24-276-B3-W 3.94 M 24 - - - 10.87 +0.16 - 0.79 0.24 0.12
Filter combination produces no result.
Type (Base): B4 - Matte shot-blasted finish, rubber pad vulcanized, white
Show / Hide columns
Part Number S - Without nut, external hex at the bottom Part Number SK - With nut, external hex at the bottom Part Number X - External hex, tapped socket type Part Number T - Without nut, wrench flat at the bottom Part Number TK - With nut, wrench flat at the bottom Part Number U - Without nut, internal hex at the top, wrench flat at the bottom Part Number UK - With nut, internal hex at the top, wrench flat at the bottom Part Number V - Without nut, external hex at the top, wrench flat at the bottom Part Number VK - With nut, external hex at the top, wrench flat at the bottom Part Number W - With adjustable sleeve, covered thread, wrench flat at the bottom d1 d2 l1
Version
S / SK
Version
T / TK and U / UK l2
Version
V / VK l3 +0.16
Version
W l7 +0.157
Version
X h1 h2 s
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
1.57
1.97
2.36
2.48
3.15
3.94
4.92
2.95
3.94
4.92
5.91
7.87
9.84
11.81
2.95
3.94
4.92
5.91
7.87
4.84 +0.16
5.83 +0.16
6.81 +0.16
7.80 +0.16
4.92 +0.16
5.91 +0.16
6.89 +0.16
7.87 +0.16
5.87 +0.16
6.85 +0.16
7.83 +0.16
9.80 +0.16
8.82 +0.16
10.79 +0.16
4.96 +0.16
5.94 +0.16
6.93 +0.16
7.91 +0.16
9.88 +0.16
8.90 +0.16
10.87 +0.16
1.457 +0.157
1.575 +0.157
1.693 +0.157
1.929 +0.157
1.496 +0.157
1.614 +0.157
1.772 +0.157
1.969 +0.157
1.850 +0.157
2.047 +0.157
2.362 +0.157
1.654 +0.157
2.126 +0.157
2.441 +0.157
2.559 +0.157
0.57
0.63
0.71
0.79
0.87
0.14
0.16
0.20
0.24
0.12
0.16
31-60-M8-40-B4-S 31-60-M8-40-B4-SK 2.36 M 8 1.57 - - - - 0.63 0.16 0.12
31-60-M8-50-B4-S 31-60-M8-50-B4-SK 2.36 M 8 1.97 - - - - 0.63 0.16 0.12
31-60-M8-63-B4-S 31-60-M8-63-B4-SK 2.36 M 8 2.48 - - - - 0.63 0.16 0.12
31-60-M8-38-B4-X 2.36 M 8 - - - - 1.496 +0.157 0.63 0.16 0.12
31-60-M10-50-B4-S 31-60-M10-50-B4-SK 2.36 M 10 1.97 - - - - 0.63 0.16 0.12
31-60-M10-60-B4-S 31-60-M10-60-B4-SK 2.36 M 10 2.36 - - - - 0.63 0.16 0.12
31-60-M10-80-B4-S 31-60-M10-80-B4-SK 2.36 M 10 3.15 - - - - 0.63 0.16 0.12
31-60-M10-100-B4-S 31-60-M10-100-B4-SK 2.36 M 10 3.94 - - - - 0.63 0.16 0.12
31-60-M10-41-B4-X 2.36 M 10 - - - - 1.614 +0.157 0.63 0.16 0.12
31-60-M12-60-B4-S 31-60-M12-60-B4-SK 2.36 M 12 2.36 - - - - 0.63 0.16 0.12
31-60-M12-80-B4-S 31-60-M12-80-B4-SK 2.36 M 12 3.15 - - - - 0.63 0.16 0.12
31-60-M12-100-B4-S 31-60-M12-100-B4-SK 2.36 M 12 3.94 - - - - 0.63 0.16 0.12
31-60-M12-125-B4-S 31-60-M12-125-B4-SK 2.36 M 12 4.92 - - - - 0.63 0.16 0.12
31-60-M12-45-B4-X 2.36 M 12 - - - - 1.772 +0.157 0.63 0.16 0.12
31-60-M16-75-B4-T 31-60-M16-75-B4-TK 2.36 M 16 - 2.95 - - - 0.63 0.16 0.12
31-60-M16-75-B4-U 31-60-M16-75-B4-UK 2.36 M 16 - 2.95 - - - 0.63 0.16 0.12
31-60-M16-100-B4-T 31-60-M16-100-B4-TK 2.36 M 16 - 3.94 - - - 0.63 0.16 0.12
31-60-M16-100-B4-U 31-60-M16-100-B4-UK 2.36 M 16 - 3.94 - - - 0.63 0.16 0.12
31-60-M16-125-B4-T 31-60-M16-125-B4-TK 2.36 M 16 - 4.92 - - - 0.63 0.16 0.12
31-60-M16-125-B4-U 31-60-M16-125-B4-UK 2.36 M 16 - 4.92 - - - 0.63 0.16 0.12
31-60-M16-150-B4-T 31-60-M16-150-B4-TK 2.36 M 16 - 5.91 - - - 0.63 0.16 0.12
31-60-M16-150-B4-U 31-60-M16-150-B4-UK 2.36 M 16 - 5.91 - - - 0.63 0.16 0.12
31-60-M16-200-B4-T 31-60-M16-200-B4-TK 2.36 M 16 - 7.87 - - - 0.63 0.16 0.12
31-60-M16-200-B4-U 31-60-M16-200-B4-UK 2.36 M 16 - 7.87 - - - 0.63 0.16 0.12
31-60-M16-250-B4-T 31-60-M16-250-B4-TK 2.36 M 16 - 9.84 - - - 0.63 0.16 0.12
31-60-M16-250-B4-U 31-60-M16-250-B4-UK 2.36 M 16 - 9.84 - - - 0.63 0.16 0.12
31-60-M16-75-B4-V 31-60-M16-75-B4-VK 2.36 M 16 - - 2.95 - - 0.63 0.16 0.12
31-60-M16-100-B4-V 31-60-M16-100-B4-VK 2.36 M 16 - - 3.94 - - 0.63 0.16 0.12
31-60-M16-125-B4-V 31-60-M16-125-B4-VK 2.36 M 16 - - 4.92 - - 0.63 0.16 0.12
31-60-M16-150-B4-V 31-60-M16-150-B4-VK 2.36 M 16 - - 5.91 - - 0.63 0.16 0.12
31-60-M16-123-B4-W 2.36 M 16 - - - 4.84 +0.16 - 0.63 0.16 0.12
31-60-M16-148-B4-W 2.36 M 16 - - - 5.83 +0.16 - 0.63 0.16 0.12
31-60-M16-173-B4-W 2.36 M 16 - - - 6.81 +0.16 - 0.63 0.16 0.12
31-60-M16-198-B4-W 2.36 M 16 - - - 7.80 +0.16 - 0.63 0.16 0.12
31-60-M16-50-B4-X 2.36 M 16 - - - - 1.969 +0.157 0.63 0.16 0.12
31-80-M8-40-B4-S 31-80-M8-40-B4-SK 3.15 M 8 1.57 - - - - 0.71 0.20 0.12
31-80-M8-50-B4-S 31-80-M8-50-B4-SK 3.15 M 8 1.97 - - - - 0.71 0.20 0.12
31-80-M8-63-B4-S 31-80-M8-63-B4-SK 3.15 M 8 2.48 - - - - 0.71 0.20 0.12
31-80-M8-40-B4-X 3.15 M 8 - - - - 1.575 +0.157 0.71 0.20 0.12
31-80-M10-50-B4-S 31-80-M10-50-B4-SK 3.15 M 10 1.97 - - - - 0.71 0.20 0.12
31-80-M10-60-B4-S 31-80-M10-60-B4-SK 3.15 M 10 2.36 - - - - 0.71 0.20 0.12
31-80-M10-80-B4-S 31-80-M10-80-B4-SK 3.15 M 10 3.15 - - - - 0.71 0.20 0.12
31-80-M10-100-B4-S 31-80-M10-100-B4-SK 3.15 M 10 3.94 - - - - 0.71 0.20 0.12
31-80-M10-43-B4-X 3.15 M 10 - - - - 1.693 +0.157 0.71 0.20 0.12
31-80-M12-60-B4-S 31-80-M12-60-B4-SK 3.15 M 12 2.36 - - - - 0.71 0.20 0.12
31-80-M12-80-B4-S 31-80-M12-80-B4-SK 3.15 M 12 3.15 - - - - 0.71 0.20 0.12
31-80-M12-100-B4-S 31-80-M12-100-B4-SK 3.15 M 12 3.94 - - - - 0.71 0.20 0.12
31-80-M12-125-B4-S 31-80-M12-125-B4-SK 3.15 M 12 4.92 - - - - 0.71 0.20 0.12
31-80-M12-47-B4-X 3.15 M 12 - - - - 1.850 +0.157 0.71 0.20 0.12
31-80-M16-75-B4-T 31-80-M16-75-B4-TK 3.15 M 16 - 2.95 - - - 0.71 0.20 0.12
31-80-M16-75-B4-U 31-80-M16-75-B4-UK 3.15 M 16 - 2.95 - - - 0.71 0.20 0.12
31-80-M16-100-B4-T 31-80-M16-100-B4-TK 3.15 M 16 - 3.94 - - - 0.71 0.20 0.12
31-80-M16-100-B4-U 31-80-M16-100-B4-UK 3.15 M 16 - 3.94 - - - 0.71 0.20 0.12
31-80-M16-125-B4-T 31-80-M16-125-B4-TK 3.15 M 16 - 4.92 - - - 0.71 0.20 0.12
31-80-M16-125-B4-U 31-80-M16-125-B4-UK 3.15 M 16 - 4.92 - - - 0.71 0.20 0.12
31-80-M16-150-B4-T 31-80-M16-150-B4-TK 3.15 M 16 - 5.91 - - - 0.71 0.20 0.12
31-80-M16-150-B4-U 31-80-M16-150-B4-UK 3.15 M 16 - 5.91 - - - 0.71 0.20 0.12
31-80-M16-200-B4-T 31-80-M16-200-B4-TK 3.15 M 16 - 7.87 - - - 0.71 0.20 0.12
31-80-M16-200-B4-U 31-80-M16-200-B4-UK 3.15 M 16 - 7.87 - - - 0.71 0.20 0.12
31-80-M16-250-B4-T 31-80-M16-250-B4-TK 3.15 M 16 - 9.84 - - - 0.71 0.20 0.12
31-80-M16-250-B4-U 31-80-M16-250-B4-UK 3.15 M 16 - 9.84 - - - 0.71 0.20 0.12
31-80-M16-75-B4-V 31-80-M16-75-B4-VK 3.15 M 16 - - 2.95 - - 0.71 0.20 0.12
31-80-M16-100-B4-V 31-80-M16-100-B4-VK 3.15 M 16 - - 3.94 - - 0.71 0.20 0.12
31-80-M16-125-B4-V 31-80-M16-125-B4-VK 3.15 M 16 - - 4.92 - - 0.71 0.20 0.12
31-80-M16-150-B4-V 31-80-M16-150-B4-VK 3.15 M 16 - - 5.91 - - 0.71 0.20 0.12
31-80-M16-125-B4-W 3.15 M 16 - - - 4.92 +0.16 - 0.71 0.20 0.12
31-80-M16-150-B4-W 3.15 M 16 - - - 5.91 +0.16 - 0.71 0.20 0.12
31-80-M16-175-B4-W 3.15 M 16 - - - 6.89 +0.16 - 0.71 0.20 0.12
31-80-M16-200-B4-W 3.15 M 16 - - - 7.87 +0.16 - 0.71 0.20 0.12
31-80-M16-52-B4-X 3.15 M 16 - - - - 2.047 +0.157 0.71 0.20 0.12
31-80-M20-75-B4-T 31-80-M20-75-B4-TK 3.15 M 20 - 2.95 - - - 0.71 0.20 0.12
31-80-M20-75-B4-U 31-80-M20-75-B4-UK 3.15 M 20 - 2.95 - - - 0.71 0.20 0.12
31-80-M20-100-B4-T 31-80-M20-100-B4-TK 3.15 M 20 - 3.94 - - - 0.71 0.20 0.12
31-80-M20-100-B4-U 31-80-M20-100-B4-UK 3.15 M 20 - 3.94 - - - 0.71 0.20 0.12
31-80-M20-125-B4-T 31-80-M20-125-B4-TK 3.15 M 20 - 4.92 - - - 0.71 0.20 0.12
31-80-M20-125-B4-U 31-80-M20-125-B4-UK 3.15 M 20 - 4.92 - - - 0.71 0.20 0.12
31-80-M20-150-B4-T 31-80-M20-150-B4-TK 3.15 M 20 - 5.91 - - - 0.71 0.20 0.12
31-80-M20-150-B4-U 31-80-M20-150-B4-UK 3.15 M 20 - 5.91 - - - 0.71 0.20 0.12
31-80-M20-200-B4-T 31-80-M20-200-B4-TK 3.15 M 20 - 7.87 - - - 0.71 0.20 0.12
31-80-M20-200-B4-U 31-80-M20-200-B4-UK 3.15 M 20 - 7.87 - - - 0.71 0.20 0.12
31-80-M20-250-B4-T 31-80-M20-250-B4-TK 3.15 M 20 - 9.84 - - - 0.71 0.20 0.12
31-80-M20-250-B4-U 31-80-M20-250-B4-UK 3.15 M 20 - 9.84 - - - 0.71 0.20 0.12
31-80-M20-100-B4-V 31-80-M20-100-B4-VK 3.15 M 20 - - 3.94 - - 0.71 0.20 0.12
31-80-M20-125-B4-V 31-80-M20-125-B4-VK 3.15 M 20 - - 4.92 - - 0.71 0.20 0.12
31-80-M20-150-B4-V 31-80-M20-150-B4-VK 3.15 M 20 - - 5.91 - - 0.71 0.20 0.12
31-80-M20-200-B4-V 31-80-M20-200-B4-VK 3.15 M 20 - - 7.87 - - 0.71 0.20 0.12
31-80-M20-149-B4-W 3.15 M 20 - - - 5.87 +0.16 - 0.71 0.20 0.12
31-80-M20-174-B4-W 3.15 M 20 - - - 6.85 +0.16 - 0.71 0.20 0.12
31-80-M20-199-B4-W 3.15 M 20 - - - 7.83 +0.16 - 0.71 0.20 0.12
31-80-M20-249-B4-W 3.15 M 20 - - - 9.80 +0.16 - 0.71 0.20 0.12
31-80-M20-60-B4-X 3.15 M 20 - - - - 2.362 +0.157 0.71 0.20 0.12
31-80-M24-100-B4-T 31-80-M24-100-B4-TK 3.15 M 24 - 3.94 - - - 0.71 0.20 0.12
31-80-M24-100-B4-U 31-80-M24-100-B4-UK 3.15 M 24 - 3.94 - - - 0.71 0.20 0.12
31-80-M24-125-B4-T 31-80-M24-125-B4-TK 3.15 M 24 - 4.92 - - - 0.71 0.20 0.12
31-80-M24-125-B4-U 31-80-M24-125-B4-UK 3.15 M 24 - 4.92 - - - 0.71 0.20 0.12
31-80-M24-150-B4-T 31-80-M24-150-B4-TK 3.15 M 24 - 5.91 - - - 0.71 0.20 0.12
31-80-M24-150-B4-U 31-80-M24-150-B4-UK 3.15 M 24 - 5.91 - - - 0.71 0.20 0.12
31-80-M24-200-B4-T 31-80-M24-200-B4-TK 3.15 M 24 - 7.87 - - - 0.71 0.20 0.12
31-80-M24-200-B4-U 31-80-M24-200-B4-UK 3.15 M 24 - 7.87 - - - 0.71 0.20 0.12
31-80-M24-300-B4-T 31-80-M24-300-B4-TK 3.15 M 24 - 11.81 - - - 0.71 0.20 0.12
31-80-M24-300-B4-U 31-80-M24-300-B4-UK 3.15 M 24 - 11.81 - - - 0.71 0.20 0.12
31-80-M24-100-B4-V 31-80-M24-100-B4-VK 3.15 M 24 - - 3.94 - - 0.71 0.20 0.12
31-80-M24-150-B4-V 31-80-M24-150-B4-VK 3.15 M 24 - - 5.91 - - 0.71 0.20 0.12
31-80-M24-200-B4-V 31-80-M24-200-B4-VK 3.15 M 24 - - 7.87 - - 0.71 0.20 0.12
31-80-M24-174-B4-W 3.15 M 24 - - - 6.85 +0.16 - 0.71 0.20 0.12
31-80-M24-224-B4-W 3.15 M 24 - - - 8.82 +0.16 - 0.71 0.20 0.12
31-80-M24-274-B4-W 3.15 M 24 - - - 10.79 +0.16 - 0.71 0.20 0.12
31-100-M8-40-B4-S 31-100-M8-40-B4-SK 3.94 M 8 1.57 - - - - 0.79 0.24 0.12
31-100-M8-50-B4-S 31-100-M8-50-B4-SK 3.94 M 8 1.97 - - - - 0.79 0.24 0.12
31-100-M8-63-B4-S 31-100-M8-63-B4-SK 3.94 M 8 2.48 - - - - 0.79 0.24 0.12
31-100-M8-42-B4-X 3.94 M 8 - - - - 1.654 +0.157 0.79 0.24 0.12
31-100-M10-50-B4-S 31-100-M10-50-B4-SK 3.94 M 10 1.97 - - - - 0.79 0.24 0.12
31-100-M10-60-B4-S 31-100-M10-60-B4-SK 3.94 M 10 2.36 - - - - 0.79 0.24 0.12
31-100-M10-80-B4-S 31-100-M10-80-B4-SK 3.94 M 10 3.15 - - - - 0.79 0.24 0.12
31-100-M10-100-B4-S 31-100-M10-100-B4-SK 3.94 M 10 3.94 - - - - 0.79 0.24 0.12
31-100-M10-45-B4-X 3.94 M 10 - - - - 1.772 +0.157 0.79 0.24 0.12
31-100-M12-60-B4-S 31-100-M12-60-B4-SK 3.94 M 12 2.36 - - - - 0.79 0.24 0.12
31-100-M12-80-B4-S 31-100-M12-80-B4-SK 3.94 M 12 3.15 - - - - 0.79 0.24 0.12
31-100-M12-100-B4-S 31-100-M12-100-B4-SK 3.94 M 12 3.94 - - - - 0.79 0.24 0.12
31-100-M12-125-B4-S 31-100-M12-125-B4-SK 3.94 M 12 4.92 - - - - 0.79 0.24 0.12
31-100-M12-49-B4-X 3.94 M 12 - - - - 1.929 +0.157 0.79 0.24 0.12
31-100-M16-75-B4-T 31-100-M16-75-B4-TK 3.94 M 16 - 2.95 - - - 0.79 0.24 0.12
31-100-M16-75-B4-U 31-100-M16-75-B4-UK 3.94 M 16 - 2.95 - - - 0.79 0.24 0.12
31-100-M16-100-B4-T 31-100-M16-100-B4-TK 3.94 M 16 - 3.94 - - - 0.79 0.24 0.12
31-100-M16-100-B4-U 31-100-M16-100-B4-UK 3.94 M 16 - 3.94 - - - 0.79 0.24 0.12
31-100-M16-125-B4-T 31-100-M16-125-B4-TK 3.94 M 16 - 4.92 - - - 0.79 0.24 0.12
31-100-M16-125-B4-U 31-100-M16-125-B4-UK 3.94 M 16 - 4.92 - - - 0.79 0.24 0.12
31-100-M16-150-B4-T 31-100-M16-150-B4-TK 3.94 M 16 - 5.91 - - - 0.79 0.24 0.12
31-100-M16-150-B4-U 31-100-M16-150-B4-UK 3.94 M 16 - 5.91 - - - 0.79 0.24 0.12
31-100-M16-200-B4-T 31-100-M16-200-B4-TK 3.94 M 16 - 7.87 - - - 0.79 0.24 0.12
31-100-M16-200-B4-U 31-100-M16-200-B4-UK 3.94 M 16 - 7.87 - - - 0.79 0.24 0.12
31-100-M16-250-B4-T 31-100-M16-250-B4-TK 3.94 M 16 - 9.84 - - - 0.79 0.24 0.12
31-100-M16-250-B4-U 31-100-M16-250-B4-UK 3.94 M 16 - 9.84 - - - 0.79 0.24 0.12
31-100-M16-75-B4-V 31-100-M16-75-B4-VK 3.94 M 16 - - 2.95 - - 0.79 0.24 0.12
31-100-M16-100-B4-V 31-100-M16-100-B4-VK 3.94 M 16 - - 3.94 - - 0.79 0.24 0.12
31-100-M16-125-B4-V 31-100-M16-125-B4-VK 3.94 M 16 - - 4.92 - - 0.79 0.24 0.12
31-100-M16-150-B4-V 31-100-M16-150-B4-VK 3.94 M 16 - - 5.91 - - 0.79 0.24 0.12
31-100-M16-126-B4-W 3.94 M 16 - - - 4.96 +0.16 - 0.79 0.24 0.12
31-100-M16-151-B4-W 3.94 M 16 - - - 5.94 +0.16 - 0.79 0.24 0.12
31-100-M16-176-B4-W 3.94 M 16 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M16-201-B4-W 3.94 M 16 - - - 7.91 +0.16 - 0.79 0.24 0.12
31-100-M16-54-B4-X 3.94 M 16 - - - - 2.126 +0.157 0.79 0.24 0.12
31-100-M20-75-B4-T 31-100-M20-75-B4-TK 3.94 M 20 - 2.95 - - - 0.79 0.24 0.12
31-100-M20-75-B4-U 31-100-M20-75-B4-UK 3.94 M 20 - 2.95 - - - 0.79 0.24 0.12
31-100-M20-100-B4-T 31-100-M20-100-B4-TK 3.94 M 20 - 3.94 - - - 0.79 0.24 0.12
31-100-M20-100-B4-U 31-100-M20-100-B4-UK 3.94 M 20 - 3.94 - - - 0.79 0.24 0.12
31-100-M20-125-B4-T 31-100-M20-125-B4-TK 3.94 M 20 - 4.92 - - - 0.79 0.24 0.12
31-100-M20-125-B4-U 31-100-M20-125-B4-UK 3.94 M 20 - 4.92 - - - 0.79 0.24 0.12
31-100-M20-150-B4-T 31-100-M20-150-B4-TK 3.94 M 20 - 5.91 - - - 0.79 0.24 0.12
31-100-M20-150-B4-U 31-100-M20-150-B4-UK 3.94 M 20 - 5.91 - - - 0.79 0.24 0.12
31-100-M20-200-B4-T 31-100-M20-200-B4-TK 3.94 M 20 - 7.87 - - - 0.79 0.24 0.12
31-100-M20-200-B4-U 31-100-M20-200-B4-UK 3.94 M 20 - 7.87 - - - 0.79 0.24 0.12
31-100-M20-250-B4-T 31-100-M20-250-B4-TK 3.94 M 20 - 9.84 - - - 0.79 0.24 0.12
31-100-M20-250-B4-U 31-100-M20-250-B4-UK 3.94 M 20 - 9.84 - - - 0.79 0.24 0.12
31-100-M20-100-B4-V 31-100-M20-100-B4-VK 3.94 M 20 - - 3.94 - - 0.79 0.24 0.12
31-100-M20-125-B4-V 31-100-M20-125-B4-VK 3.94 M 20 - - 4.92 - - 0.79 0.24 0.12
31-100-M20-150-B4-V 31-100-M20-150-B4-VK 3.94 M 20 - - 5.91 - - 0.79 0.24 0.12
31-100-M20-200-B4-V 31-100-M20-200-B4-VK 3.94 M 20 - - 7.87 - - 0.79 0.24 0.12
31-100-M20-151-B4-W 3.94 M 20 - - - 5.94 +0.16 - 0.79 0.24 0.12
31-100-M20-176-B4-W 3.94 M 20 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M20-201-B4-W 3.94 M 20 - - - 7.91 +0.16 - 0.79 0.24 0.12
31-100-M20-251-B4-W 3.94 M 20 - - - 9.88 +0.16 - 0.79 0.24 0.12
31-100-M20-62-B4-X 3.94 M 20 - - - - 2.441 +0.157 0.79 0.24 0.12
31-100-M24-100-B4-T 31-100-M24-100-B4-TK 3.94 M 24 - 3.94 - - - 0.79 0.24 0.12
31-100-M24-100-B4-U 31-100-M24-100-B4-UK 3.94 M 24 - 3.94 - - - 0.79 0.24 0.12
31-100-M24-125-B4-T 31-100-M24-125-B4-TK 3.94 M 24 - 4.92 - - - 0.79 0.24 0.12
31-100-M24-125-B4-U 31-100-M24-125-B4-UK 3.94 M 24 - 4.92 - - - 0.79 0.24 0.12
31-100-M24-150-B4-T 31-100-M24-150-B4-TK 3.94 M 24 - 5.91 - - - 0.79 0.24 0.12
31-100-M24-150-B4-U 31-100-M24-150-B4-UK 3.94 M 24 - 5.91 - - - 0.79 0.24 0.12
31-100-M24-200-B4-T 31-100-M24-200-B4-TK 3.94 M 24 - 7.87 - - - 0.79 0.24 0.12
31-100-M24-200-B4-U 31-100-M24-200-B4-UK 3.94 M 24 - 7.87 - - - 0.79 0.24 0.12
31-100-M24-300-B4-T 31-100-M24-300-B4-TK 3.94 M 24 - 11.81 - - - 0.79 0.24 0.12
31-100-M24-300-B4-U 31-100-M24-300-B4-UK 3.94 M 24 - 11.81 - - - 0.79 0.24 0.12
31-100-M24-100-B4-V 31-100-M24-100-B4-VK 3.94 M 24 - - 3.94 - - 0.79 0.24 0.12
31-100-M24-150-B4-V 31-100-M24-150-B4-VK 3.94 M 24 - - 5.91 - - 0.79 0.24 0.12
31-100-M24-200-B4-V 31-100-M24-200-B4-VK 3.94 M 24 - - 7.87 - - 0.79 0.24 0.12
31-100-M24-176-B4-W 3.94 M 24 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M24-226-B4-W 3.94 M 24 - - - 8.90 +0.16 - 0.79 0.24 0.12
31-100-M24-276-B4-W 3.94 M 24 - - - 10.87 +0.16 - 0.79 0.24 0.12
Filter combination produces no result.
Type (Base): C3 - Polished, rubber pad vulcanized, black
Show / Hide columns
Part Number S - Without nut, external hex at the bottom Part Number SK - With nut, external hex at the bottom Part Number X - External hex, tapped socket type Part Number T - Without nut, wrench flat at the bottom Part Number TK - With nut, wrench flat at the bottom Part Number U - Without nut, internal hex at the top, wrench flat at the bottom Part Number UK - With nut, internal hex at the top, wrench flat at the bottom Part Number V - Without nut, external hex at the top, wrench flat at the bottom Part Number VK - With nut, external hex at the top, wrench flat at the bottom Part Number W - With adjustable sleeve, covered thread, wrench flat at the bottom d1 d2 l1
Version
S / SK
Version
T / TK and U / UK l2
Version
V / VK l3 +0.16
Version
W l7 +0.157
Version
X h1 h2 s
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
1.57
1.97
2.36
2.48
3.15
3.94
4.92
2.95
3.94
4.92
5.91
7.87
9.84
11.81
2.95
3.94
4.92
5.91
7.87
4.84 +0.16
5.83 +0.16
6.81 +0.16
7.80 +0.16
4.92 +0.16
5.91 +0.16
6.89 +0.16
7.87 +0.16
5.87 +0.16
6.85 +0.16
7.83 +0.16
9.80 +0.16
8.82 +0.16
10.79 +0.16
4.96 +0.16
5.94 +0.16
6.93 +0.16
7.91 +0.16
9.88 +0.16
8.90 +0.16
10.87 +0.16
1.457 +0.157
1.575 +0.157
1.693 +0.157
1.929 +0.157
1.496 +0.157
1.614 +0.157
1.772 +0.157
1.969 +0.157
1.850 +0.157
2.047 +0.157
2.362 +0.157
1.654 +0.157
2.126 +0.157
2.441 +0.157
2.559 +0.157
0.57
0.63
0.71
0.79
0.87
0.14
0.16
0.20
0.24
0.12
0.16
31-60-M8-40-C3-S 31-60-M8-40-C3-SK 2.36 M 8 1.57 - - - - 0.63 0.16 0.12
31-60-M8-50-C3-S 31-60-M8-50-C3-SK 2.36 M 8 1.97 - - - - 0.63 0.16 0.12
31-60-M8-63-C3-S 31-60-M8-63-C3-SK 2.36 M 8 2.48 - - - - 0.63 0.16 0.12
31-60-M8-38-C3-X 2.36 M 8 - - - - 1.496 +0.157 0.63 0.16 0.12
31-60-M10-50-C3-S 31-60-M10-50-C3-SK 2.36 M 10 1.97 - - - - 0.63 0.16 0.12
31-60-M10-60-C3-S 31-60-M10-60-C3-SK 2.36 M 10 2.36 - - - - 0.63 0.16 0.12
31-60-M10-80-C3-S 31-60-M10-80-C3-SK 2.36 M 10 3.15 - - - - 0.63 0.16 0.12
31-60-M10-100-C3-S 31-60-M10-100-C3-SK 2.36 M 10 3.94 - - - - 0.63 0.16 0.12
31-60-M10-41-C3-X 2.36 M 10 - - - - 1.614 +0.157 0.63 0.16 0.12
31-60-M12-60-C3-S 31-60-M12-60-C3-SK 2.36 M 12 2.36 - - - - 0.63 0.16 0.12
31-60-M12-80-C3-S 31-60-M12-80-C3-SK 2.36 M 12 3.15 - - - - 0.63 0.16 0.12
31-60-M12-100-C3-S 31-60-M12-100-C3-SK 2.36 M 12 3.94 - - - - 0.63 0.16 0.12
31-60-M12-125-C3-S 31-60-M12-125-C3-SK 2.36 M 12 4.92 - - - - 0.63 0.16 0.12
31-60-M12-45-C3-X 2.36 M 12 - - - - 1.772 +0.157 0.63 0.16 0.12
31-60-M16-75-C3-T 31-60-M16-75-C3-TK 2.36 M 16 - 2.95 - - - 0.63 0.16 0.12
31-60-M16-75-C3-U 31-60-M16-75-C3-UK 2.36 M 16 - 2.95 - - - 0.63 0.16 0.12
31-60-M16-100-C3-T 31-60-M16-100-C3-TK 2.36 M 16 - 3.94 - - - 0.63 0.16 0.12
31-60-M16-100-C3-U 31-60-M16-100-C3-UK 2.36 M 16 - 3.94 - - - 0.63 0.16 0.12
31-60-M16-125-C3-T 31-60-M16-125-C3-TK 2.36 M 16 - 4.92 - - - 0.63 0.16 0.12
31-60-M16-125-C3-U 31-60-M16-125-C3-UK 2.36 M 16 - 4.92 - - - 0.63 0.16 0.12
31-60-M16-150-C3-T 31-60-M16-150-C3-TK 2.36 M 16 - 5.91 - - - 0.63 0.16 0.12
31-60-M16-150-C3-U 31-60-M16-150-C3-UK 2.36 M 16 - 5.91 - - - 0.63 0.16 0.12
31-60-M16-200-C3-T 31-60-M16-200-C3-TK 2.36 M 16 - 7.87 - - - 0.63 0.16 0.12
31-60-M16-200-C3-U 31-60-M16-200-C3-UK 2.36 M 16 - 7.87 - - - 0.63 0.16 0.12
31-60-M16-250-C3-T 31-60-M16-250-C3-TK 2.36 M 16 - 9.84 - - - 0.63 0.16 0.12
31-60-M16-250-C3-U 31-60-M16-250-C3-UK 2.36 M 16 - 9.84 - - - 0.63 0.16 0.12
31-60-M16-75-C3-V 31-60-M16-75-C3-VK 2.36 M 16 - - 2.95 - - 0.63 0.16 0.12
31-60-M16-100-C3-V 31-60-M16-100-C3-VK 2.36 M 16 - - 3.94 - - 0.63 0.16 0.12
31-60-M16-125-C3-V 31-60-M16-125-C3-VK 2.36 M 16 - - 4.92 - - 0.63 0.16 0.12
31-60-M16-150-C3-V 31-60-M16-150-C3-VK 2.36 M 16 - - 5.91 - - 0.63 0.16 0.12
31-60-M16-123-C3-W 2.36 M 16 - - - 4.84 +0.16 - 0.63 0.16 0.12
31-60-M16-148-C3-W 2.36 M 16 - - - 5.83 +0.16 - 0.63 0.16 0.12
31-60-M16-173-C3-W 2.36 M 16 - - - 6.81 +0.16 - 0.63 0.16 0.12
31-60-M16-198-C3-W 2.36 M 16 - - - 7.80 +0.16 - 0.63 0.16 0.12
31-60-M16-50-C3-X 2.36 M 16 - - - - 1.969 +0.157 0.63 0.16 0.12
31-80-M8-40-C3-S 31-80-M8-40-C3-SK 3.15 M 8 1.57 - - - - 0.71 0.20 0.12
31-80-M8-50-C3-S 31-80-M8-50-C3-SK 3.15 M 8 1.97 - - - - 0.71 0.20 0.12
31-80-M8-63-C3-S 31-80-M8-63-C3-SK 3.15 M 8 2.48 - - - - 0.71 0.20 0.12
31-80-M8-40-C3-X 3.15 M 8 - - - - 1.575 +0.157 0.71 0.20 0.12
31-80-M10-50-C3-S 31-80-M10-50-C3-SK 3.15 M 10 1.97 - - - - 0.71 0.20 0.12
31-80-M10-60-C3-S 31-80-M10-60-C3-SK 3.15 M 10 2.36 - - - - 0.71 0.20 0.12
31-80-M10-80-C3-S 31-80-M10-80-C3-SK 3.15 M 10 3.15 - - - - 0.71 0.20 0.12
31-80-M10-100-C3-S 31-80-M10-100-C3-SK 3.15 M 10 3.94 - - - - 0.71 0.20 0.12
31-80-M10-43-C3-X 3.15 M 10 - - - - 1.693 +0.157 0.71 0.20 0.12
31-80-M12-60-C3-S 31-80-M12-60-C3-SK 3.15 M 12 2.36 - - - - 0.71 0.20 0.12
31-80-M12-80-C3-S 31-80-M12-80-C3-SK 3.15 M 12 3.15 - - - - 0.71 0.20 0.12
31-80-M12-100-C3-S 31-80-M12-100-C3-SK 3.15 M 12 3.94 - - - - 0.71 0.20 0.12
31-80-M12-125-C3-S 31-80-M12-125-C3-SK 3.15 M 12 4.92 - - - - 0.71 0.20 0.12
31-80-M12-47-C3-X 3.15 M 12 - - - - 1.850 +0.157 0.71 0.20 0.12
31-80-M16-75-C3-T 31-80-M16-75-C3-TK 3.15 M 16 - 2.95 - - - 0.71 0.20 0.12
31-80-M16-75-C3-U 31-80-M16-75-C3-UK 3.15 M 16 - 2.95 - - - 0.71 0.20 0.12
31-80-M16-100-C3-T 31-80-M16-100-C3-TK 3.15 M 16 - 3.94 - - - 0.71 0.20 0.12
31-80-M16-100-C3-U 31-80-M16-100-C3-UK 3.15 M 16 - 3.94 - - - 0.71 0.20 0.12
31-80-M16-125-C3-T 31-80-M16-125-C3-TK 3.15 M 16 - 4.92 - - - 0.71 0.20 0.12
31-80-M16-125-C3-U 31-80-M16-125-C3-UK 3.15 M 16 - 4.92 - - - 0.71 0.20 0.12
31-80-M16-150-C3-T 31-80-M16-150-C3-TK 3.15 M 16 - 5.91 - - - 0.71 0.20 0.12
31-80-M16-150-C3-U 31-80-M16-150-C3-UK 3.15 M 16 - 5.91 - - - 0.71 0.20 0.12
31-80-M16-200-C3-T 31-80-M16-200-C3-TK 3.15 M 16 - 7.87 - - - 0.71 0.20 0.12
31-80-M16-200-C3-U 31-80-M16-200-C3-UK 3.15 M 16 - 7.87 - - - 0.71 0.20 0.12
31-80-M16-250-C3-T 31-80-M16-250-C3-TK 3.15 M 16 - 9.84 - - - 0.71 0.20 0.12
31-80-M16-250-C3-U 31-80-M16-250-C3-UK 3.15 M 16 - 9.84 - - - 0.71 0.20 0.12
31-80-M16-75-C3-V 31-80-M16-75-C3-VK 3.15 M 16 - - 2.95 - - 0.71 0.20 0.12
31-80-M16-100-C3-V 31-80-M16-100-C3-VK 3.15 M 16 - - 3.94 - - 0.71 0.20 0.12
31-80-M16-125-C3-V 31-80-M16-125-C3-VK 3.15 M 16 - - 4.92 - - 0.71 0.20 0.12
31-80-M16-150-C3-V 31-80-M16-150-C3-VK 3.15 M 16 - - 5.91 - - 0.71 0.20 0.12
31-80-M16-125-C3-W 3.15 M 16 - - - 4.92 +0.16 - 0.71 0.20 0.12
31-80-M16-150-C3-W 3.15 M 16 - - - 5.91 +0.16 - 0.71 0.20 0.12
31-80-M16-175-C3-W 3.15 M 16 - - - 6.89 +0.16 - 0.71 0.20 0.12
31-80-M16-200-C3-W 3.15 M 16 - - - 7.87 +0.16 - 0.71 0.20 0.12
31-80-M16-52-C3-X 3.15 M 16 - - - - 2.047 +0.157 0.71 0.20 0.12
31-80-M20-75-C3-T 31-80-M20-75-C3-TK 3.15 M 20 - 2.95 - - - 0.71 0.20 0.12
31-80-M20-75-C3-U 31-80-M20-75-C3-UK 3.15 M 20 - 2.95 - - - 0.71 0.20 0.12
31-80-M20-100-C3-T 31-80-M20-100-C3-TK 3.15 M 20 - 3.94 - - - 0.71 0.20 0.12
31-80-M20-100-C3-U 31-80-M20-100-C3-UK 3.15 M 20 - 3.94 - - - 0.71 0.20 0.12
31-80-M20-125-C3-T 31-80-M20-125-C3-TK 3.15 M 20 - 4.92 - - - 0.71 0.20 0.12
31-80-M20-125-C3-U 31-80-M20-125-C3-UK 3.15 M 20 - 4.92 - - - 0.71 0.20 0.12
31-80-M20-150-C3-T 31-80-M20-150-C3-TK 3.15 M 20 - 5.91 - - - 0.71 0.20 0.12
31-80-M20-150-C3-U 31-80-M20-150-C3-UK 3.15 M 20 - 5.91 - - - 0.71 0.20 0.12
31-80-M20-200-C3-T 31-80-M20-200-C3-TK 3.15 M 20 - 7.87 - - - 0.71 0.20 0.12
31-80-M20-200-C3-U 31-80-M20-200-C3-UK 3.15 M 20 - 7.87 - - - 0.71 0.20 0.12
31-80-M20-250-C3-T 31-80-M20-250-C3-TK 3.15 M 20 - 9.84 - - - 0.71 0.20 0.12
31-80-M20-250-C3-U 31-80-M20-250-C3-UK 3.15 M 20 - 9.84 - - - 0.71 0.20 0.12
31-80-M20-100-C3-V 31-80-M20-100-C3-VK 3.15 M 20 - - 3.94 - - 0.71 0.20 0.12
31-80-M20-125-C3-V 31-80-M20-125-C3-VK 3.15 M 20 - - 4.92 - - 0.71 0.20 0.12
31-80-M20-150-C3-V 31-80-M20-150-C3-VK 3.15 M 20 - - 5.91 - - 0.71 0.20 0.12
31-80-M20-200-C3-V 31-80-M20-200-C3-VK 3.15 M 20 - - 7.87 - - 0.71 0.20 0.12
31-80-M20-149-C3-W 3.15 M 20 - - - 5.87 +0.16 - 0.71 0.20 0.12
31-80-M20-174-C3-W 3.15 M 20 - - - 6.85 +0.16 - 0.71 0.20 0.12
31-80-M20-199-C3-W 3.15 M 20 - - - 7.83 +0.16 - 0.71 0.20 0.12
31-80-M20-249-C3-W 3.15 M 20 - - - 9.80 +0.16 - 0.71 0.20 0.12
31-80-M20-60-C3-X 3.15 M 20 - - - - 2.362 +0.157 0.71 0.20 0.12
31-80-M24-100-C3-T 31-80-M24-100-C3-TK 3.15 M 24 - 3.94 - - - 0.71 0.20 0.12
31-80-M24-100-C3-U 31-80-M24-100-C3-UK 3.15 M 24 - 3.94 - - - 0.71 0.20 0.12
31-80-M24-125-C3-T 31-80-M24-125-C3-TK 3.15 M 24 - 4.92 - - - 0.71 0.20 0.12
31-80-M24-125-C3-U 31-80-M24-125-C3-UK 3.15 M 24 - 4.92 - - - 0.71 0.20 0.12
31-80-M24-150-C3-T 31-80-M24-150-C3-TK 3.15 M 24 - 5.91 - - - 0.71 0.20 0.12
31-80-M24-150-C3-U 31-80-M24-150-C3-UK 3.15 M 24 - 5.91 - - - 0.71 0.20 0.12
31-80-M24-200-C3-T 31-80-M24-200-C3-TK 3.15 M 24 - 7.87 - - - 0.71 0.20 0.12
31-80-M24-200-C3-U 31-80-M24-200-C3-UK 3.15 M 24 - 7.87 - - - 0.71 0.20 0.12
31-80-M24-300-C3-T 31-80-M24-300-C3-TK 3.15 M 24 - 11.81 - - - 0.71 0.20 0.12
31-80-M24-300-C3-U 31-80-M24-300-C3-UK 3.15 M 24 - 11.81 - - - 0.71 0.20 0.12
31-80-M24-100-C3-V 31-80-M24-100-C3-VK 3.15 M 24 - - 3.94 - - 0.71 0.20 0.12
31-80-M24-150-C3-V 31-80-M24-150-C3-VK 3.15 M 24 - - 5.91 - - 0.71 0.20 0.12
31-80-M24-200-C3-V 31-80-M24-200-C3-VK 3.15 M 24 - - 7.87 - - 0.71 0.20 0.12
31-80-M24-174-C3-W 3.15 M 24 - - - 6.85 +0.16 - 0.71 0.20 0.12
31-80-M24-224-C3-W 3.15 M 24 - - - 8.82 +0.16 - 0.71 0.20 0.12
31-80-M24-274-C3-W 3.15 M 24 - - - 10.79 +0.16 - 0.71 0.20 0.12
31-100-M8-40-C3-S 31-100-M8-40-C3-SK 3.94 M 8 1.57 - - - - 0.79 0.24 0.12
31-100-M8-50-C3-S 31-100-M8-50-C3-SK 3.94 M 8 1.97 - - - - 0.79 0.24 0.12
31-100-M8-63-C3-S 31-100-M8-63-C3-SK 3.94 M 8 2.48 - - - - 0.79 0.24 0.12
31-100-M8-42-C3-X 3.94 M 8 - - - - 1.654 +0.157 0.79 0.24 0.12
31-100-M10-50-C3-S 31-100-M10-50-C3-SK 3.94 M 10 1.97 - - - - 0.79 0.24 0.12
31-100-M10-60-C3-S 31-100-M10-60-C3-SK 3.94 M 10 2.36 - - - - 0.79 0.24 0.12
31-100-M10-80-C3-S 31-100-M10-80-C3-SK 3.94 M 10 3.15 - - - - 0.79 0.24 0.12
31-100-M10-100-C3-S 31-100-M10-100-C3-SK 3.94 M 10 3.94 - - - - 0.79 0.24 0.12
31-100-M10-45-C3-X 3.94 M 10 - - - - 1.772 +0.157 0.79 0.24 0.12
31-100-M12-60-C3-S 31-100-M12-60-C3-SK 3.94 M 12 2.36 - - - - 0.79 0.24 0.12
31-100-M12-80-C3-S 31-100-M12-80-C3-SK 3.94 M 12 3.15 - - - - 0.79 0.24 0.12
31-100-M12-100-C3-S 31-100-M12-100-C3-SK 3.94 M 12 3.94 - - - - 0.79 0.24 0.12
31-100-M12-125-C3-S 31-100-M12-125-C3-SK 3.94 M 12 4.92 - - - - 0.79 0.24 0.12
31-100-M12-49-C3-X 3.94 M 12 - - - - 1.929 +0.157 0.79 0.24 0.12
31-100-M16-75-C3-T 31-100-M16-75-C3-TK 3.94 M 16 - 2.95 - - - 0.79 0.24 0.12
31-100-M16-75-C3-U 31-100-M16-75-C3-UK 3.94 M 16 - 2.95 - - - 0.79 0.24 0.12
31-100-M16-100-C3-T 31-100-M16-100-C3-TK 3.94 M 16 - 3.94 - - - 0.79 0.24 0.12
31-100-M16-100-C3-U 31-100-M16-100-C3-UK 3.94 M 16 - 3.94 - - - 0.79 0.24 0.12
31-100-M16-125-C3-T 31-100-M16-125-C3-TK 3.94 M 16 - 4.92 - - - 0.79 0.24 0.12
31-100-M16-125-C3-U 31-100-M16-125-C3-UK 3.94 M 16 - 4.92 - - - 0.79 0.24 0.12
31-100-M16-150-C3-T 31-100-M16-150-C3-TK 3.94 M 16 - 5.91 - - - 0.79 0.24 0.12
31-100-M16-150-C3-U 31-100-M16-150-C3-UK 3.94 M 16 - 5.91 - - - 0.79 0.24 0.12
31-100-M16-200-C3-T 31-100-M16-200-C3-TK 3.94 M 16 - 7.87 - - - 0.79 0.24 0.12
31-100-M16-200-C3-U 31-100-M16-200-C3-UK 3.94 M 16 - 7.87 - - - 0.79 0.24 0.12
31-100-M16-250-C3-T 31-100-M16-250-C3-TK 3.94 M 16 - 9.84 - - - 0.79 0.24 0.12
31-100-M16-250-C3-U 31-100-M16-250-C3-UK 3.94 M 16 - 9.84 - - - 0.79 0.24 0.12
31-100-M16-75-C3-V 31-100-M16-75-C3-VK 3.94 M 16 - - 2.95 - - 0.79 0.24 0.12
31-100-M16-100-C3-V 31-100-M16-100-C3-VK 3.94 M 16 - - 3.94 - - 0.79 0.24 0.12
31-100-M16-125-C3-V 31-100-M16-125-C3-VK 3.94 M 16 - - 4.92 - - 0.79 0.24 0.12
31-100-M16-150-C3-V 31-100-M16-150-C3-VK 3.94 M 16 - - 5.91 - - 0.79 0.24 0.12
31-100-M16-126-C3-W 3.94 M 16 - - - 4.96 +0.16 - 0.79 0.24 0.12
31-100-M16-151-C3-W 3.94 M 16 - - - 5.94 +0.16 - 0.79 0.24 0.12
31-100-M16-176-C3-W 3.94 M 16 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M16-201-C3-W 3.94 M 16 - - - 7.91 +0.16 - 0.79 0.24 0.12
31-100-M16-54-C3-X 3.94 M 16 - - - - 2.126 +0.157 0.79 0.24 0.12
31-100-M20-75-C3-T 31-100-M20-75-C3-TK 3.94 M 20 - 2.95 - - - 0.79 0.24 0.12
31-100-M20-75-C3-U 31-100-M20-75-C3-UK 3.94 M 20 - 2.95 - - - 0.79 0.24 0.12
31-100-M20-100-C3-T 31-100-M20-100-C3-TK 3.94 M 20 - 3.94 - - - 0.79 0.24 0.12
31-100-M20-100-C3-U 31-100-M20-100-C3-UK 3.94 M 20 - 3.94 - - - 0.79 0.24 0.12
31-100-M20-125-C3-T 31-100-M20-125-C3-TK 3.94 M 20 - 4.92 - - - 0.79 0.24 0.12
31-100-M20-125-C3-U 31-100-M20-125-C3-UK 3.94 M 20 - 4.92 - - - 0.79 0.24 0.12
31-100-M20-150-C3-T 31-100-M20-150-C3-TK 3.94 M 20 - 5.91 - - - 0.79 0.24 0.12
31-100-M20-150-C3-U 31-100-M20-150-C3-UK 3.94 M 20 - 5.91 - - - 0.79 0.24 0.12
31-100-M20-200-C3-T 31-100-M20-200-C3-TK 3.94 M 20 - 7.87 - - - 0.79 0.24 0.12
31-100-M20-200-C3-U 31-100-M20-200-C3-UK 3.94 M 20 - 7.87 - - - 0.79 0.24 0.12
31-100-M20-250-C3-T 31-100-M20-250-C3-TK 3.94 M 20 - 9.84 - - - 0.79 0.24 0.12
31-100-M20-250-C3-U 31-100-M20-250-C3-UK 3.94 M 20 - 9.84 - - - 0.79 0.24 0.12
31-100-M20-100-C3-V 31-100-M20-100-C3-VK 3.94 M 20 - - 3.94 - - 0.79 0.24 0.12
31-100-M20-125-C3-V 31-100-M20-125-C3-VK 3.94 M 20 - - 4.92 - - 0.79 0.24 0.12
31-100-M20-150-C3-V 31-100-M20-150-C3-VK 3.94 M 20 - - 5.91 - - 0.79 0.24 0.12
31-100-M20-200-C3-V 31-100-M20-200-C3-VK 3.94 M 20 - - 7.87 - - 0.79 0.24 0.12
31-100-M20-151-C3-W 3.94 M 20 - - - 5.94 +0.16 - 0.79 0.24 0.12
31-100-M20-176-C3-W 3.94 M 20 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M20-201-C3-W 3.94 M 20 - - - 7.91 +0.16 - 0.79 0.24 0.12
31-100-M20-251-C3-W 3.94 M 20 - - - 9.88 +0.16 - 0.79 0.24 0.12
31-100-M20-62-C3-X 3.94 M 20 - - - - 2.441 +0.157 0.79 0.24 0.12
31-100-M24-100-C3-T 31-100-M24-100-C3-TK 3.94 M 24 - 3.94 - - - 0.79 0.24 0.12
31-100-M24-100-C3-U 31-100-M24-100-C3-UK 3.94 M 24 - 3.94 - - - 0.79 0.24 0.12
31-100-M24-125-C3-T 31-100-M24-125-C3-TK 3.94 M 24 - 4.92 - - - 0.79 0.24 0.12
31-100-M24-125-C3-U 31-100-M24-125-C3-UK 3.94 M 24 - 4.92 - - - 0.79 0.24 0.12
31-100-M24-150-C3-T 31-100-M24-150-C3-TK 3.94 M 24 - 5.91 - - - 0.79 0.24 0.12
31-100-M24-150-C3-U 31-100-M24-150-C3-UK 3.94 M 24 - 5.91 - - - 0.79 0.24 0.12
31-100-M24-200-C3-T 31-100-M24-200-C3-TK 3.94 M 24 - 7.87 - - - 0.79 0.24 0.12
31-100-M24-200-C3-U 31-100-M24-200-C3-UK 3.94 M 24 - 7.87 - - - 0.79 0.24 0.12
31-100-M24-300-C3-T 31-100-M24-300-C3-TK 3.94 M 24 - 11.81 - - - 0.79 0.24 0.12
31-100-M24-300-C3-U 31-100-M24-300-C3-UK 3.94 M 24 - 11.81 - - - 0.79 0.24 0.12
31-100-M24-100-C3-V 31-100-M24-100-C3-VK 3.94 M 24 - - 3.94 - - 0.79 0.24 0.12
31-100-M24-150-C3-V 31-100-M24-150-C3-VK 3.94 M 24 - - 5.91 - - 0.79 0.24 0.12
31-100-M24-200-C3-V 31-100-M24-200-C3-VK 3.94 M 24 - - 7.87 - - 0.79 0.24 0.12
31-100-M24-176-C3-W 3.94 M 24 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M24-226-C3-W 3.94 M 24 - - - 8.90 +0.16 - 0.79 0.24 0.12
31-100-M24-276-C3-W 3.94 M 24 - - - 10.87 +0.16 - 0.79 0.24 0.12
Filter combination produces no result.
Type (Base): C4 - Polished, rubber pad vulcanized, white
Show / Hide columns
Part Number S - Without nut, external hex at the bottom Part Number SK - With nut, external hex at the bottom Part Number X - External hex, tapped socket type Part Number T - Without nut, wrench flat at the bottom Part Number TK - With nut, wrench flat at the bottom Part Number U - Without nut, internal hex at the top, wrench flat at the bottom Part Number UK - With nut, internal hex at the top, wrench flat at the bottom Part Number V - Without nut, external hex at the top, wrench flat at the bottom Part Number VK - With nut, external hex at the top, wrench flat at the bottom Part Number W - With adjustable sleeve, covered thread, wrench flat at the bottom d1 d2 l1
Version
S / SK
Version
T / TK and U / UK l2
Version
V / VK l3 +0.16
Version
W l7 +0.157
Version
X h1 h2 s
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
1.57
1.97
2.36
2.48
3.15
3.94
4.92
2.95
3.94
4.92
5.91
7.87
9.84
11.81
2.95
3.94
4.92
5.91
7.87
4.84 +0.16
5.83 +0.16
6.81 +0.16
7.80 +0.16
4.92 +0.16
5.91 +0.16
6.89 +0.16
7.87 +0.16
5.87 +0.16
6.85 +0.16
7.83 +0.16
9.80 +0.16
8.82 +0.16
10.79 +0.16
4.96 +0.16
5.94 +0.16
6.93 +0.16
7.91 +0.16
9.88 +0.16
8.90 +0.16
10.87 +0.16
1.457 +0.157
1.575 +0.157
1.693 +0.157
1.929 +0.157
1.496 +0.157
1.614 +0.157
1.772 +0.157
1.969 +0.157
1.850 +0.157
2.047 +0.157
2.362 +0.157
1.654 +0.157
2.126 +0.157
2.441 +0.157
2.559 +0.157
0.57
0.63
0.71
0.79
0.87
0.14
0.16
0.20
0.24
0.12
0.16
31-60-M8-40-C4-S 31-60-M8-40-C4-SK 2.36 M 8 1.57 - - - - 0.63 0.16 0.12
31-60-M8-50-C4-S 31-60-M8-50-C4-SK 2.36 M 8 1.97 - - - - 0.63 0.16 0.12
31-60-M8-63-C4-S 31-60-M8-63-C4-SK 2.36 M 8 2.48 - - - - 0.63 0.16 0.12
31-60-M8-38-C4-X 2.36 M 8 - - - - 1.496 +0.157 0.63 0.16 0.12
31-60-M10-50-C4-S 31-60-M10-50-C4-SK 2.36 M 10 1.97 - - - - 0.63 0.16 0.12
31-60-M10-60-C4-S 31-60-M10-60-C4-SK 2.36 M 10 2.36 - - - - 0.63 0.16 0.12
31-60-M10-80-C4-S 31-60-M10-80-C4-SK 2.36 M 10 3.15 - - - - 0.63 0.16 0.12
31-60-M10-100-C4-S 31-60-M10-100-C4-SK 2.36 M 10 3.94 - - - - 0.63 0.16 0.12
31-60-M10-41-C4-X 2.36 M 10 - - - - 1.614 +0.157 0.63 0.16 0.12
31-60-M12-60-C4-S 31-60-M12-60-C4-SK 2.36 M 12 2.36 - - - - 0.63 0.16 0.12
31-60-M12-80-C4-S 31-60-M12-80-C4-SK 2.36 M 12 3.15 - - - - 0.63 0.16 0.12
31-60-M12-100-C4-S 31-60-M12-100-C4-SK 2.36 M 12 3.94 - - - - 0.63 0.16 0.12
31-60-M12-125-C4-S 31-60-M12-125-C4-SK 2.36 M 12 4.92 - - - - 0.63 0.16 0.12
31-60-M12-45-C4-X 2.36 M 12 - - - - 1.772 +0.157 0.63 0.16 0.12
31-60-M16-75-C4-T 31-60-M16-75-C4-TK 2.36 M 16 - 2.95 - - - 0.63 0.16 0.12
31-60-M16-75-C4-U 31-60-M16-75-C4-UK 2.36 M 16 - 2.95 - - - 0.63 0.16 0.12
31-60-M16-100-C4-T 31-60-M16-100-C4-TK 2.36 M 16 - 3.94 - - - 0.63 0.16 0.12
31-60-M16-100-C4-U 31-60-M16-100-C4-UK 2.36 M 16 - 3.94 - - - 0.63 0.16 0.12
31-60-M16-125-C4-T 31-60-M16-125-C4-TK 2.36 M 16 - 4.92 - - - 0.63 0.16 0.12
31-60-M16-125-C4-U 31-60-M16-125-C4-UK 2.36 M 16 - 4.92 - - - 0.63 0.16 0.12
31-60-M16-150-C4-T 31-60-M16-150-C4-TK 2.36 M 16 - 5.91 - - - 0.63 0.16 0.12
31-60-M16-150-C4-U 31-60-M16-150-C4-UK 2.36 M 16 - 5.91 - - - 0.63 0.16 0.12
31-60-M16-200-C4-T 31-60-M16-200-C4-TK 2.36 M 16 - 7.87 - - - 0.63 0.16 0.12
31-60-M16-200-C4-U 31-60-M16-200-C4-UK 2.36 M 16 - 7.87 - - - 0.63 0.16 0.12
31-60-M16-250-C4-T 31-60-M16-250-C4-TK 2.36 M 16 - 9.84 - - - 0.63 0.16 0.12
31-60-M16-250-C4-U 31-60-M16-250-C4-UK 2.36 M 16 - 9.84 - - - 0.63 0.16 0.12
31-60-M16-75-C4-V 31-60-M16-75-C4-VK 2.36 M 16 - - 2.95 - - 0.63 0.16 0.12
31-60-M16-100-C4-V 31-60-M16-100-C4-VK 2.36 M 16 - - 3.94 - - 0.63 0.16 0.12
31-60-M16-125-C4-V 31-60-M16-125-C4-VK 2.36 M 16 - - 4.92 - - 0.63 0.16 0.12
31-60-M16-150-C4-V 31-60-M16-150-C4-VK 2.36 M 16 - - 5.91 - - 0.63 0.16 0.12
31-60-M16-123-C4-W 2.36 M 16 - - - 4.84 +0.16 - 0.63 0.16 0.12
31-60-M16-148-C4-W 2.36 M 16 - - - 5.83 +0.16 - 0.63 0.16 0.12
31-60-M16-173-C4-W 2.36 M 16 - - - 6.81 +0.16 - 0.63 0.16 0.12
31-60-M16-198-C4-W 2.36 M 16 - - - 7.80 +0.16 - 0.63 0.16 0.12
31-60-M16-50-C4-X 2.36 M 16 - - - - 1.969 +0.157 0.63 0.16 0.12
31-80-M8-40-C4-S 31-80-M8-40-C4-SK 3.15 M 8 1.57 - - - - 0.71 0.20 0.12
31-80-M8-50-C4-S 31-80-M8-50-C4-SK 3.15 M 8 1.97 - - - - 0.71 0.20 0.12
31-80-M8-63-C4-S 31-80-M8-63-C4-SK 3.15 M 8 2.48 - - - - 0.71 0.20 0.12
31-80-M8-40-C4-X 3.15 M 8 - - - - 1.575 +0.157 0.71 0.20 0.12
31-80-M10-50-C4-S 31-80-M10-50-C4-SK 3.15 M 10 1.97 - - - - 0.71 0.20 0.12
31-80-M10-60-C4-S 31-80-M10-60-C4-SK 3.15 M 10 2.36 - - - - 0.71 0.20 0.12
31-80-M10-80-C4-S 31-80-M10-80-C4-SK 3.15 M 10 3.15 - - - - 0.71 0.20 0.12
31-80-M10-100-C4-S 31-80-M10-100-C4-SK 3.15 M 10 3.94 - - - - 0.71 0.20 0.12
31-80-M10-43-C4-X 3.15 M 10 - - - - 1.693 +0.157 0.71 0.20 0.12
31-80-M12-60-C4-S 31-80-M12-60-C4-SK 3.15 M 12 2.36 - - - - 0.71 0.20 0.12
31-80-M12-80-C4-S 31-80-M12-80-C4-SK 3.15 M 12 3.15 - - - - 0.71 0.20 0.12
31-80-M12-100-C4-S 31-80-M12-100-C4-SK 3.15 M 12 3.94 - - - - 0.71 0.20 0.12
31-80-M12-125-C4-S 31-80-M12-125-C4-SK 3.15 M 12 4.92 - - - - 0.71 0.20 0.12
31-80-M12-47-C4-X 3.15 M 12 - - - - 1.850 +0.157 0.71 0.20 0.12
31-80-M16-75-C4-T 31-80-M16-75-C4-TK 3.15 M 16 - 2.95 - - - 0.71 0.20 0.12
31-80-M16-75-C4-U 31-80-M16-75-C4-UK 3.15 M 16 - 2.95 - - - 0.71 0.20 0.12
31-80-M16-100-C4-T 31-80-M16-100-C4-TK 3.15 M 16 - 3.94 - - - 0.71 0.20 0.12
31-80-M16-100-C4-U 31-80-M16-100-C4-UK 3.15 M 16 - 3.94 - - - 0.71 0.20 0.12
31-80-M16-125-C4-T 31-80-M16-125-C4-TK 3.15 M 16 - 4.92 - - - 0.71 0.20 0.12
31-80-M16-125-C4-U 31-80-M16-125-C4-UK 3.15 M 16 - 4.92 - - - 0.71 0.20 0.12
31-80-M16-150-C4-T 31-80-M16-150-C4-TK 3.15 M 16 - 5.91 - - - 0.71 0.20 0.12
31-80-M16-150-C4-U 31-80-M16-150-C4-UK 3.15 M 16 - 5.91 - - - 0.71 0.20 0.12
31-80-M16-200-C4-T 31-80-M16-200-C4-TK 3.15 M 16 - 7.87 - - - 0.71 0.20 0.12
31-80-M16-200-C4-U 31-80-M16-200-C4-UK 3.15 M 16 - 7.87 - - - 0.71 0.20 0.12
31-80-M16-250-C4-T 31-80-M16-250-C4-TK 3.15 M 16 - 9.84 - - - 0.71 0.20 0.12
31-80-M16-250-C4-U 31-80-M16-250-C4-UK 3.15 M 16 - 9.84 - - - 0.71 0.20 0.12
31-80-M16-75-C4-V 31-80-M16-75-C4-VK 3.15 M 16 - - 2.95 - - 0.71 0.20 0.12
31-80-M16-100-C4-V 31-80-M16-100-C4-VK 3.15 M 16 - - 3.94 - - 0.71 0.20 0.12
31-80-M16-125-C4-V 31-80-M16-125-C4-VK 3.15 M 16 - - 4.92 - - 0.71 0.20 0.12
31-80-M16-150-C4-V 31-80-M16-150-C4-VK 3.15 M 16 - - 5.91 - - 0.71 0.20 0.12
31-80-M16-125-C4-W 3.15 M 16 - - - 4.92 +0.16 - 0.71 0.20 0.12
31-80-M16-150-C4-W 3.15 M 16 - - - 5.91 +0.16 - 0.71 0.20 0.12
31-80-M16-175-C4-W 3.15 M 16 - - - 6.89 +0.16 - 0.71 0.20 0.12
31-80-M16-200-C4-W 3.15 M 16 - - - 7.87 +0.16 - 0.71 0.20 0.12
31-80-M16-52-C4-X 3.15 M 16 - - - - 2.047 +0.157 0.71 0.20 0.12
31-80-M20-75-C4-T 31-80-M20-75-C4-TK 3.15 M 20 - 2.95 - - - 0.71 0.20 0.12
31-80-M20-75-C4-U 31-80-M20-75-C4-UK 3.15 M 20 - 2.95 - - - 0.71 0.20 0.12
31-80-M20-100-C4-T 31-80-M20-100-C4-TK 3.15 M 20 - 3.94 - - - 0.71 0.20 0.12
31-80-M20-100-C4-U 31-80-M20-100-C4-UK 3.15 M 20 - 3.94 - - - 0.71 0.20 0.12
31-80-M20-125-C4-T 31-80-M20-125-C4-TK 3.15 M 20 - 4.92 - - - 0.71 0.20 0.12
31-80-M20-125-C4-U 31-80-M20-125-C4-UK 3.15 M 20 - 4.92 - - - 0.71 0.20 0.12
31-80-M20-150-C4-T 31-80-M20-150-C4-TK 3.15 M 20 - 5.91 - - - 0.71 0.20 0.12
31-80-M20-150-C4-U 31-80-M20-150-C4-UK 3.15 M 20 - 5.91 - - - 0.71 0.20 0.12
31-80-M20-200-C4-T 31-80-M20-200-C4-TK 3.15 M 20 - 7.87 - - - 0.71 0.20 0.12
31-80-M20-200-C4-U 31-80-M20-200-C4-UK 3.15 M 20 - 7.87 - - - 0.71 0.20 0.12
31-80-M20-250-C4-T 31-80-M20-250-C4-TK 3.15 M 20 - 9.84 - - - 0.71 0.20 0.12
31-80-M20-250-C4-U 31-80-M20-250-C4-UK 3.15 M 20 - 9.84 - - - 0.71 0.20 0.12
31-80-M20-100-C4-V 31-80-M20-100-C4-VK 3.15 M 20 - - 3.94 - - 0.71 0.20 0.12
31-80-M20-125-C4-V 31-80-M20-125-C4-VK 3.15 M 20 - - 4.92 - - 0.71 0.20 0.12
31-80-M20-150-C4-V 31-80-M20-150-C4-VK 3.15 M 20 - - 5.91 - - 0.71 0.20 0.12
31-80-M20-200-C4-V 31-80-M20-200-C4-VK 3.15 M 20 - - 7.87 - - 0.71 0.20 0.12
31-80-M20-149-C4-W 3.15 M 20 - - - 5.87 +0.16 - 0.71 0.20 0.12
31-80-M20-174-C4-W 3.15 M 20 - - - 6.85 +0.16 - 0.71 0.20 0.12
31-80-M20-199-C4-W 3.15 M 20 - - - 7.83 +0.16 - 0.71 0.20 0.12
31-80-M20-249-C4-W 3.15 M 20 - - - 9.80 +0.16 - 0.71 0.20 0.12
31-80-M20-60-C4-X 3.15 M 20 - - - - 2.362 +0.157 0.71 0.20 0.12
31-80-M24-100-C4-T 31-80-M24-100-C4-TK 3.15 M 24 - 3.94 - - - 0.71 0.20 0.12
31-80-M24-100-C4-U 31-80-M24-100-C4-UK 3.15 M 24 - 3.94 - - - 0.71 0.20 0.12
31-80-M24-125-C4-T 31-80-M24-125-C4-TK 3.15 M 24 - 4.92 - - - 0.71 0.20 0.12
31-80-M24-125-C4-U 31-80-M24-125-C4-UK 3.15 M 24 - 4.92 - - - 0.71 0.20 0.12
31-80-M24-150-C4-T 31-80-M24-150-C4-TK 3.15 M 24 - 5.91 - - - 0.71 0.20 0.12
31-80-M24-150-C4-U 31-80-M24-150-C4-UK 3.15 M 24 - 5.91 - - - 0.71 0.20 0.12
31-80-M24-200-C4-T 31-80-M24-200-C4-TK 3.15 M 24 - 7.87 - - - 0.71 0.20 0.12
31-80-M24-200-C4-U 31-80-M24-200-C4-UK 3.15 M 24 - 7.87 - - - 0.71 0.20 0.12
31-80-M24-300-C4-T 31-80-M24-300-C4-TK 3.15 M 24 - 11.81 - - - 0.71 0.20 0.12
31-80-M24-300-C4-U 31-80-M24-300-C4-UK 3.15 M 24 - 11.81 - - - 0.71 0.20 0.12
31-80-M24-100-C4-V 31-80-M24-100-C4-VK 3.15 M 24 - - 3.94 - - 0.71 0.20 0.12
31-80-M24-150-C4-V 31-80-M24-150-C4-VK 3.15 M 24 - - 5.91 - - 0.71 0.20 0.12
31-80-M24-200-C4-V 31-80-M24-200-C4-VK 3.15 M 24 - - 7.87 - - 0.71 0.20 0.12
31-80-M24-174-C4-W 3.15 M 24 - - - 6.85 +0.16 - 0.71 0.20 0.12
31-80-M24-224-C4-W 3.15 M 24 - - - 8.82 +0.16 - 0.71 0.20 0.12
31-80-M24-274-C4-W 3.15 M 24 - - - 10.79 +0.16 - 0.71 0.20 0.12
31-100-M8-40-C4-S 31-100-M8-40-C4-SK 3.94 M 8 1.57 - - - - 0.79 0.24 0.12
31-100-M8-50-C4-S 31-100-M8-50-C4-SK 3.94 M 8 1.97 - - - - 0.79 0.24 0.12
31-100-M8-63-C4-S 31-100-M8-63-C4-SK 3.94 M 8 2.48 - - - - 0.79 0.24 0.12
31-100-M8-42-C4-X 3.94 M 8 - - - - 1.654 +0.157 0.79 0.24 0.12
31-100-M10-50-C4-S 31-100-M10-50-C4-SK 3.94 M 10 1.97 - - - - 0.79 0.24 0.12
31-100-M10-60-C4-S 31-100-M10-60-C4-SK 3.94 M 10 2.36 - - - - 0.79 0.24 0.12
31-100-M10-80-C4-S 31-100-M10-80-C4-SK 3.94 M 10 3.15 - - - - 0.79 0.24 0.12
31-100-M10-100-C4-S 31-100-M10-100-C4-SK 3.94 M 10 3.94 - - - - 0.79 0.24 0.12
31-100-M10-45-C4-X 3.94 M 10 - - - - 1.772 +0.157 0.79 0.24 0.12
31-100-M12-60-C4-S 31-100-M12-60-C4-SK 3.94 M 12 2.36 - - - - 0.79 0.24 0.12
31-100-M12-80-C4-S 31-100-M12-80-C4-SK 3.94 M 12 3.15 - - - - 0.79 0.24 0.12
31-100-M12-100-C4-S 31-100-M12-100-C4-SK 3.94 M 12 3.94 - - - - 0.79 0.24 0.12
31-100-M12-125-C4-S 31-100-M12-125-C4-SK 3.94 M 12 4.92 - - - - 0.79 0.24 0.12
31-100-M12-49-C4-X 3.94 M 12 - - - - 1.929 +0.157 0.79 0.24 0.12
31-100-M16-75-C4-T 31-100-M16-75-C4-TK 3.94 M 16 - 2.95 - - - 0.79 0.24 0.12
31-100-M16-75-C4-U 31-100-M16-75-C4-UK 3.94 M 16 - 2.95 - - - 0.79 0.24 0.12
31-100-M16-100-C4-T 31-100-M16-100-C4-TK 3.94 M 16 - 3.94 - - - 0.79 0.24 0.12
31-100-M16-100-C4-U 31-100-M16-100-C4-UK 3.94 M 16 - 3.94 - - - 0.79 0.24 0.12
31-100-M16-125-C4-T 31-100-M16-125-C4-TK 3.94 M 16 - 4.92 - - - 0.79 0.24 0.12
31-100-M16-125-C4-U 31-100-M16-125-C4-UK 3.94 M 16 - 4.92 - - - 0.79 0.24 0.12
31-100-M16-150-C4-T 31-100-M16-150-C4-TK 3.94 M 16 - 5.91 - - - 0.79 0.24 0.12
31-100-M16-150-C4-U 31-100-M16-150-C4-UK 3.94 M 16 - 5.91 - - - 0.79 0.24 0.12
31-100-M16-200-C4-T 31-100-M16-200-C4-TK 3.94 M 16 - 7.87 - - - 0.79 0.24 0.12
31-100-M16-200-C4-U 31-100-M16-200-C4-UK 3.94 M 16 - 7.87 - - - 0.79 0.24 0.12
31-100-M16-250-C4-T 31-100-M16-250-C4-TK 3.94 M 16 - 9.84 - - - 0.79 0.24 0.12
31-100-M16-250-C4-U 31-100-M16-250-C4-UK 3.94 M 16 - 9.84 - - - 0.79 0.24 0.12
31-100-M16-75-C4-V 31-100-M16-75-C4-VK 3.94 M 16 - - 2.95 - - 0.79 0.24 0.12
31-100-M16-100-C4-V 31-100-M16-100-C4-VK 3.94 M 16 - - 3.94 - - 0.79 0.24 0.12
31-100-M16-125-C4-V 31-100-M16-125-C4-VK 3.94 M 16 - - 4.92 - - 0.79 0.24 0.12
31-100-M16-150-C4-V 31-100-M16-150-C4-VK 3.94 M 16 - - 5.91 - - 0.79 0.24 0.12
31-100-M16-126-C4-W 3.94 M 16 - - - 4.96 +0.16 - 0.79 0.24 0.12
31-100-M16-151-C4-W 3.94 M 16 - - - 5.94 +0.16 - 0.79 0.24 0.12
31-100-M16-176-C4-W 3.94 M 16 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M16-201-C4-W 3.94 M 16 - - - 7.91 +0.16 - 0.79 0.24 0.12
31-100-M16-54-C4-X 3.94 M 16 - - - - 2.126 +0.157 0.79 0.24 0.12
31-100-M20-75-C4-T 31-100-M20-75-C4-TK 3.94 M 20 - 2.95 - - - 0.79 0.24 0.12
31-100-M20-75-C4-U 31-100-M20-75-C4-UK 3.94 M 20 - 2.95 - - - 0.79 0.24 0.12
31-100-M20-100-C4-T 31-100-M20-100-C4-TK 3.94 M 20 - 3.94 - - - 0.79 0.24 0.12
31-100-M20-100-C4-U 31-100-M20-100-C4-UK 3.94 M 20 - 3.94 - - - 0.79 0.24 0.12
31-100-M20-125-C4-T 31-100-M20-125-C4-TK 3.94 M 20 - 4.92 - - - 0.79 0.24 0.12
31-100-M20-125-C4-U 31-100-M20-125-C4-UK 3.94 M 20 - 4.92 - - - 0.79 0.24 0.12
31-100-M20-150-C4-T 31-100-M20-150-C4-TK 3.94 M 20 - 5.91 - - - 0.79 0.24 0.12
31-100-M20-150-C4-U 31-100-M20-150-C4-UK 3.94 M 20 - 5.91 - - - 0.79 0.24 0.12
31-100-M20-200-C4-T 31-100-M20-200-C4-TK 3.94 M 20 - 7.87 - - - 0.79 0.24 0.12
31-100-M20-200-C4-U 31-100-M20-200-C4-UK 3.94 M 20 - 7.87 - - - 0.79 0.24 0.12
31-100-M20-250-C4-T 31-100-M20-250-C4-TK 3.94 M 20 - 9.84 - - - 0.79 0.24 0.12
31-100-M20-250-C4-U 31-100-M20-250-C4-UK 3.94 M 20 - 9.84 - - - 0.79 0.24 0.12
31-100-M20-100-C4-V 31-100-M20-100-C4-VK 3.94 M 20 - - 3.94 - - 0.79 0.24 0.12
31-100-M20-125-C4-V 31-100-M20-125-C4-VK 3.94 M 20 - - 4.92 - - 0.79 0.24 0.12
31-100-M20-150-C4-V 31-100-M20-150-C4-VK 3.94 M 20 - - 5.91 - - 0.79 0.24 0.12
31-100-M20-200-C4-V 31-100-M20-200-C4-VK 3.94 M 20 - - 7.87 - - 0.79 0.24 0.12
31-100-M20-151-C4-W 3.94 M 20 - - - 5.94 +0.16 - 0.79 0.24 0.12
31-100-M20-176-C4-W 3.94 M 20 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M20-201-C4-W 3.94 M 20 - - - 7.91 +0.16 - 0.79 0.24 0.12
31-100-M20-251-C4-W 3.94 M 20 - - - 9.88 +0.16 - 0.79 0.24 0.12
31-100-M20-62-C4-X 3.94 M 20 - - - - 2.441 +0.157 0.79 0.24 0.12
31-100-M24-100-C4-T 31-100-M24-100-C4-TK 3.94 M 24 - 3.94 - - - 0.79 0.24 0.12
31-100-M24-100-C4-U 31-100-M24-100-C4-UK 3.94 M 24 - 3.94 - - - 0.79 0.24 0.12
31-100-M24-125-C4-T 31-100-M24-125-C4-TK 3.94 M 24 - 4.92 - - - 0.79 0.24 0.12
31-100-M24-125-C4-U 31-100-M24-125-C4-UK 3.94 M 24 - 4.92 - - - 0.79 0.24 0.12
31-100-M24-150-C4-T 31-100-M24-150-C4-TK 3.94 M 24 - 5.91 - - - 0.79 0.24 0.12
31-100-M24-150-C4-U 31-100-M24-150-C4-UK 3.94 M 24 - 5.91 - - - 0.79 0.24 0.12
31-100-M24-200-C4-T 31-100-M24-200-C4-TK 3.94 M 24 - 7.87 - - - 0.79 0.24 0.12
31-100-M24-200-C4-U 31-100-M24-200-C4-UK 3.94 M 24 - 7.87 - - - 0.79 0.24 0.12
31-100-M24-300-C4-T 31-100-M24-300-C4-TK 3.94 M 24 - 11.81 - - - 0.79 0.24 0.12
31-100-M24-300-C4-U 31-100-M24-300-C4-UK 3.94 M 24 - 11.81 - - - 0.79 0.24 0.12
31-100-M24-100-C4-V 31-100-M24-100-C4-VK 3.94 M 24 - - 3.94 - - 0.79 0.24 0.12
31-100-M24-150-C4-V 31-100-M24-150-C4-VK 3.94 M 24 - - 5.91 - - 0.79 0.24 0.12
31-100-M24-200-C4-V 31-100-M24-200-C4-VK 3.94 M 24 - - 7.87 - - 0.79 0.24 0.12
31-100-M24-176-C4-W 3.94 M 24 - - - 6.93 +0.16 - 0.79 0.24 0.12
31-100-M24-226-C4-W 3.94 M 24 - - - 8.90 +0.16 - 0.79 0.24 0.12
31-100-M24-276-C4-W 3.94 M 24 - - - 10.87 +0.16 - 0.79 0.24 0.12
Filter combination produces no result.
Type (Base): B1 - Matte shot-blasted finish, rubber pad inlay, black
Show / Hide columns
d1 d2 d3 h3 +0.157 h4 +0.157 h5 +0.16 l4 l5 l6 A/F1 A/F2 A/F3 A/F4 A/F5 A/F6 A/F7 t
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
0.94
1.18
1.38
0.906 +0.157
0.945 +0.157
1.024 +0.157
1.102 +0.157
1.142 +0.157
1.181 +0.157
1.260 +0.157
1.299 +0.157
1.417 +0.157
1.339 +0.157
1.378 +0.157
1.496 +0.157
1.535 +0.157
1.654 +0.157
1.811 +0.157
1.06 +0.16
1.14 +0.16
1.18 +0.16
1.30 +0.16
1.22 +0.16
1.26 +0.16
1.38 +0.16
1.77
2.20
2.64
1.77
2.20
2.64
1.14
1.42
1.65
0.67
0.47
0.59
0.75
0.94
0.31
0.39
0.47
0.39
0.51
0.67
0.47
0.63
0.79
0.79
0.94
1.18
0.55
0.67
0.87
1.06
0.31
0.39
0.47
0.63
0.79
1.97 M 8 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 8 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 8 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 8 - - - - - - - - - - - - - 0.55 0.31
1.97 M 10 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 10 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 10 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 10 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 10 - - - - - - - - - - - - - 0.55 0.39
1.97 M 12 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 12 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 12 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 12 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 12 - - - - - - - - - - - - - 0.67 0.47
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 - - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 0.31 - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 - - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 0.31 - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 - - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 0.31 - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 - - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 0.31 - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 - - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 0.31 - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 - - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 0.31 - - - - -
1.97 M 16 - - - - - - - - - - - - - 0.87 0.63
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - - - - - - - - - - - - - 0.55 0.31
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - - - - - - - - - - - - - 0.55 0.39
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - - - - - - - - - - - - - 0.67 0.47
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 - - - - - - - - - - - - - 0.87 0.63
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - - - - - - - - - - - - - 0.55 0.31
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - - - - - - - - - - - - - 0.55 0.39
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - - - - - - - - - - - - - 0.67 0.47
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 - - - - - - - - - - - - - 0.87 0.63
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 - - - - - - - - - - - - - 1.06 0.79
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - - - - - - - - - - - - - 0.55 0.31
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - - - - - - - - - - - - - 0.55 0.39
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - - - - - - - - - - - - - 0.67 0.47
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 - - - - - - - - - - - - - 0.87 0.63
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 - - - - - - - - - - - - - 1.06 0.79
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 - - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 0.39 - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 - - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 0.39 - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 - - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 0.39 - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 - - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 0.39 - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 - - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 0.39 - - - - -
4.72 M 20 - - - - - - - - - - - - - 1.06 0.79
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 - - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 0.47 - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 - - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 0.47 - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 - - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 0.47 - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 - - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 0.47 - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 - - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 0.47 - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 - - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 0.47 - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 - - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 0.47 - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 - - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 0.47 - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 - - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 0.47 - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 - - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 0.47 - - - - -
Filter combination produces no result.
Type (Base): B2 - Matte shot-blasted finish, rubber pad inlay, white
Show / Hide columns
d1 d2 d3 h3 +0.157 h4 +0.157 h5 +0.16 l4 l5 l6 A/F1 A/F2 A/F3 A/F4 A/F5 A/F6 A/F7 t
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
0.94
1.18
1.38
0.906 +0.157
0.945 +0.157
1.024 +0.157
1.102 +0.157
1.142 +0.157
1.181 +0.157
1.260 +0.157
1.299 +0.157
1.417 +0.157
1.339 +0.157
1.378 +0.157
1.496 +0.157
1.535 +0.157
1.654 +0.157
1.811 +0.157
1.06 +0.16
1.14 +0.16
1.18 +0.16
1.30 +0.16
1.22 +0.16
1.26 +0.16
1.38 +0.16
1.77
2.20
2.64
1.77
2.20
2.64
1.14
1.42
1.65
0.67
0.47
0.59
0.75
0.94
0.31
0.39
0.47
0.39
0.51
0.67
0.47
0.63
0.79
0.79
0.94
1.18
0.55
0.67
0.87
1.06
0.31
0.39
0.47
0.63
0.79
1.97 M 8 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 8 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 8 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 8 - - - - - - - - - - - - - 0.55 0.31
1.97 M 10 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 10 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 10 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 10 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 10 - - - - - - - - - - - - - 0.55 0.39
1.97 M 12 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 12 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 12 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 12 - 0.906 +0.157 - - - - - 0.67 - - - - - - -
1.97 M 12 - - - - - - - - - - - - - 0.67 0.47
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 - - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 0.31 - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 - - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 0.31 - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 - - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 0.31 - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 - - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 0.31 - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 - - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 0.31 - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 - - - - - -
1.97 M 16 - - 1.142 +0.157 - - - - - 0.47 0.31 - - - - -
1.97 M 16 - - - - - - - - - - - - - 0.87 0.63
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - - - - - - - - - - - - - 0.55 0.31
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - - - - - - - - - - - - - 0.55 0.39
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - - - - - - - - - - - - - 0.67 0.47
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 - - - - - - - - - - - - - 0.87 0.63
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - - - - - - - - - - - - - 0.55 0.31
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - - - - - - - - - - - - - 0.55 0.39
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - - - - - - - - - - - - - 0.67 0.47
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 - - - - - - - - - - - - - 0.87 0.63
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 - - - - - - - - - - - - - 1.06 0.79
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - - - - - - - - - - - - - 0.55 0.31
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - - - - - - - - - - - - - 0.55 0.39
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - - - - - - - - - - - - - 0.67 0.47
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 - - - - - - - - - - - - - 0.87 0.63
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 - - - - - - - - - - - - - 1.06 0.79
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 - - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 0.39 - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 - - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 0.39 - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 - - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 0.39 - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 - - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 0.39 - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 - - - - - -
4.72 M 20 - - 1.535 +0.157 - - - - - 0.59 0.39 - - - - -
4.72 M 20 - - - - - - - - - - - - - 1.06 0.79
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 - - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 0.47 - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 - - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 0.47 - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 - - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 0.47 - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 - - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 0.47 - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 - - - - - -
4.72 M 24 - - 1.654 +0.157 - - - - - 0.75 0.47 - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 - - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 0.47 - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 - - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 0.47 - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 - - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 0.47 - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 - - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 0.47 - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 - - - - - -
4.72 M 30 - - 1.811 +0.157 - - - - - 0.94 0.47 - - - - -
Filter combination produces no result.
Type (Base): B3 - Matte shot-blasted finish, rubber pad vulcanized, black
Show / Hide columns
d1 d2 d3 h3 +0.157 h4 +0.157 h5 +0.16 l4 l5 l6 A/F1 A/F2 A/F3 A/F4 A/F5 A/F6 A/F7 t
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
0.94
1.18
1.38
0.906 +0.157
0.945 +0.157
1.024 +0.157
1.102 +0.157
1.142 +0.157
1.181 +0.157
1.260 +0.157
1.299 +0.157
1.417 +0.157
1.339 +0.157
1.378 +0.157
1.496 +0.157
1.535 +0.157
1.654 +0.157
1.811 +0.157
1.06 +0.16
1.14 +0.16
1.18 +0.16
1.30 +0.16
1.22 +0.16
1.26 +0.16
1.38 +0.16
1.77
2.20
2.64
1.77
2.20
2.64
1.14
1.42
1.65
0.67
0.47
0.59
0.75
0.94
0.31
0.39
0.47
0.39
0.51
0.67
0.47
0.63
0.79
0.79
0.94
1.18
0.55
0.67
0.87
1.06
0.31
0.39
0.47
0.63
0.79
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - - - - - - - - - - - - - 0.55 0.31
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - - - - - - - - - - - - - 0.55 0.39
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - - - - - - - - - - - - - 0.67 0.47
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 - - - - - - - - - - - - - 0.87 0.63
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - - - - - - - - - - - - - 0.55 0.31
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - - - - - - - - - - - - - 0.55 0.39
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - - - - - - - - - - - - - 0.67 0.47
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 - - - - - - - - - - - - - 0.87 0.63
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 - - - - - - - - - - - - - 1.06 0.79
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - - - - - - - - - - - - - 0.55 0.31
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - - - - - - - - - - - - - 0.55 0.39
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - - - - - - - - - - - - - 0.67 0.47
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 - - - - - - - - - - - - - 0.87 0.63
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 - - - - - - - - - - - - - 1.06 0.79
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
Filter combination produces no result.
Type (Base): B4 - Matte shot-blasted finish, rubber pad vulcanized, white
Show / Hide columns
d1 d2 d3 h3 +0.157 h4 +0.157 h5 +0.16 l4 l5 l6 A/F1 A/F2 A/F3 A/F4 A/F5 A/F6 A/F7 t
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
0.94
1.18
1.38
0.906 +0.157
0.945 +0.157
1.024 +0.157
1.102 +0.157
1.142 +0.157
1.181 +0.157
1.260 +0.157
1.299 +0.157
1.417 +0.157
1.339 +0.157
1.378 +0.157
1.496 +0.157
1.535 +0.157
1.654 +0.157
1.811 +0.157
1.06 +0.16
1.14 +0.16
1.18 +0.16
1.30 +0.16
1.22 +0.16
1.26 +0.16
1.38 +0.16
1.77
2.20
2.64
1.77
2.20
2.64
1.14
1.42
1.65
0.67
0.47
0.59
0.75
0.94
0.31
0.39
0.47
0.39
0.51
0.67
0.47
0.63
0.79
0.79
0.94
1.18
0.55
0.67
0.87
1.06
0.31
0.39
0.47
0.63
0.79
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - - - - - - - - - - - - - 0.55 0.31
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - - - - - - - - - - - - - 0.55 0.39
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - - - - - - - - - - - - - 0.67 0.47
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 - - - - - - - - - - - - - 0.87 0.63
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - - - - - - - - - - - - - 0.55 0.31
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - - - - - - - - - - - - - 0.55 0.39
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - - - - - - - - - - - - - 0.67 0.47
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 - - - - - - - - - - - - - 0.87 0.63
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 - - - - - - - - - - - - - 1.06 0.79
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - - - - - - - - - - - - - 0.55 0.31
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - - - - - - - - - - - - - 0.55 0.39
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - - - - - - - - - - - - - 0.67 0.47
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 - - - - - - - - - - - - - 0.87 0.63
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 - - - - - - - - - - - - - 1.06 0.79
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
Filter combination produces no result.
Type (Base): C3 - Polished, rubber pad vulcanized, black
Show / Hide columns
d1 d2 d3 h3 +0.157 h4 +0.157 h5 +0.16 l4 l5 l6 A/F1 A/F2 A/F3 A/F4 A/F5 A/F6 A/F7 t
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
0.94
1.18
1.38
0.906 +0.157
0.945 +0.157
1.024 +0.157
1.102 +0.157
1.142 +0.157
1.181 +0.157
1.260 +0.157
1.299 +0.157
1.417 +0.157
1.339 +0.157
1.378 +0.157
1.496 +0.157
1.535 +0.157
1.654 +0.157
1.811 +0.157
1.06 +0.16
1.14 +0.16
1.18 +0.16
1.30 +0.16
1.22 +0.16
1.26 +0.16
1.38 +0.16
1.77
2.20
2.64
1.77
2.20
2.64
1.14
1.42
1.65
0.67
0.47
0.59
0.75
0.94
0.31
0.39
0.47
0.39
0.51
0.67
0.47
0.63
0.79
0.79
0.94
1.18
0.55
0.67
0.87
1.06
0.31
0.39
0.47
0.63
0.79
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - - - - - - - - - - - - - 0.55 0.31
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - - - - - - - - - - - - - 0.55 0.39
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - - - - - - - - - - - - - 0.67 0.47
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 - - - - - - - - - - - - - 0.87 0.63
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - - - - - - - - - - - - - 0.55 0.31
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - - - - - - - - - - - - - 0.55 0.39
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - - - - - - - - - - - - - 0.67 0.47
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 - - - - - - - - - - - - - 0.87 0.63
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 - - - - - - - - - - - - - 1.06 0.79
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - - - - - - - - - - - - - 0.55 0.31
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - - - - - - - - - - - - - 0.55 0.39
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - - - - - - - - - - - - - 0.67 0.47
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 - - - - - - - - - - - - - 0.87 0.63
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 - - - - - - - - - - - - - 1.06 0.79
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
Filter combination produces no result.
Type (Base): C4 - Polished, rubber pad vulcanized, white
Show / Hide columns
d1 d2 d3 h3 +0.157 h4 +0.157 h5 +0.16 l4 l5 l6 A/F1 A/F2 A/F3 A/F4 A/F5 A/F6 A/F7 t
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
0.94
1.18
1.38
0.906 +0.157
0.945 +0.157
1.024 +0.157
1.102 +0.157
1.142 +0.157
1.181 +0.157
1.260 +0.157
1.299 +0.157
1.417 +0.157
1.339 +0.157
1.378 +0.157
1.496 +0.157
1.535 +0.157
1.654 +0.157
1.811 +0.157
1.06 +0.16
1.14 +0.16
1.18 +0.16
1.30 +0.16
1.22 +0.16
1.26 +0.16
1.38 +0.16
1.77
2.20
2.64
1.77
2.20
2.64
1.14
1.42
1.65
0.67
0.47
0.59
0.75
0.94
0.31
0.39
0.47
0.39
0.51
0.67
0.47
0.63
0.79
0.79
0.94
1.18
0.55
0.67
0.87
1.06
0.31
0.39
0.47
0.63
0.79
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 8 - - - - - - - - - - - - - 0.55 0.31
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 10 - - - - - - - - - - - - - 0.55 0.39
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - 0.945 +0.157 - - - - - 0.67 - - - - - - -
2.36 M 12 - - - - - - - - - - - - - 0.67 0.47
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 - - - - - -
2.36 M 16 - - 1.181 +0.157 - - - - - 0.47 0.31 - - - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 - - - 1.06 +0.16 - - - - - - 0.39 0.47 - - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
2.36 M 16 - - - - - - - - - - - - - 0.87 0.63
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 8 - - - - - - - - - - - - - 0.55 0.31
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 10 - - - - - - - - - - - - - 0.55 0.39
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - 1.024 +0.157 - - - - - 0.67 - - - - - - -
3.15 M 12 - - - - - - - - - - - - - 0.67 0.47
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 - - - - - -
3.15 M 16 - - 1.260 +0.157 - - - - - 0.47 0.31 - - - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 - - - 1.14 +0.16 - - - - - - 0.39 0.47 - - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.15 M 16 - - - - - - - - - - - - - 0.87 0.63
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 - - - - - -
3.15 M 20 - - 1.299 +0.157 - - - - - 0.59 0.39 - - - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 - - - 1.18 +0.16 - - - - - - 0.51 0.63 - - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.15 M 20 - - - - - - - - - - - - - 1.06 0.79
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 - - - - - -
3.15 M 24 - - 1.417 +0.157 - - - - - 0.75 0.47 - - - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 - - - 1.30 +0.16 - - - - - - 0.67 0.79 - - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.15 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 8 - - - - - - - - - - - - - 0.55 0.31
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 10 - - - - - - - - - - - - - 0.55 0.39
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - 1.102 +0.157 - - - - - 0.67 - - - - - - -
3.94 M 12 - - - - - - - - - - - - - 0.67 0.47
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 - - - - - -
3.94 M 16 - - 1.339 +0.157 - - - - - 0.47 0.31 - - - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 - - - 1.22 +0.16 - - - - - - 0.39 0.47 - - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 0.94 - - - 1.77 1.77 1.14 - - - - 0.47 0.79 - -
3.94 M 16 - - - - - - - - - - - - - 0.87 0.63
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 - - - - - -
3.94 M 20 - - 1.378 +0.157 - - - - - 0.59 0.39 - - - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 - - - 1.26 +0.16 - - - - - - 0.51 0.63 - - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 1.18 - - - 2.20 2.20 1.42 - - - - 0.63 0.94 - -
3.94 M 20 - - - - - - - - - - - - - 1.06 0.79
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 - - - - - -
3.94 M 24 - - 1.496 +0.157 - - - - - 0.75 0.47 - - - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 - - - 1.38 +0.16 - - - - - - 0.67 0.79 - - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
3.94 M 24 1.38 - - - 2.64 2.64 1.65 - - - - 0.79 1.18 - -
Filter combination produces no result.
Type (Base): B1 - Matte shot-blasted finish, rubber pad inlay, black
Show / Hide columns
d1 d2 Static load FS
Version S / SK
Type B1 / B3 / C3
Type B2 / B4 / C4
Version T / TK and U / UK
Type B1 / B3 / C3
Type B2 / B4 / C4
Version V / VK and W
Type B1 / B3 / C3
Type B2 / B4 / C4
Version X
Type B1 / B3 / C3
Type B2 / B4 / C4
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
1798 lbf (8 kN)
3147 lbf (14 kN)
4496 lbf (20 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
1798 lbf (8 kN)
3147 lbf (14 kN)
4496 lbf (20 kN)
3372 lbf (15 kN)
6295 lbf (28 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
5620 lbf (25 kN)
6295 lbf (28 kN)
5620 lbf (25 kN)
3372 lbf (15 kN)
3147 lbf (14 kN)
4946 lbf (22 kN)
6070 lbf (27 kN)
5395 lbf (24 kN)
4721 lbf (21 kN)
6070 lbf (27 kN)
5395 lbf (24 kN)
4721 lbf (21 kN)
1798 lbf (8 kN)
2923 lbf (13 kN)
4496 lbf (20 kN)
6295 lbf (28 kN)
3372 lbf (15 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
5620 lbf (25 kN)
1798 lbf (8 kN)
2923 lbf (13 kN)
4496 lbf (20 kN)
5620 lbf (25 kN)
3372 lbf (15 kN)
3147 lbf (14 kN)
4946 lbf (22 kN)
1.97 M 8 1798 lbf (8 kN) - - - - - - -
1.97 M 8 1798 lbf (8 kN) - - - - - - -
1.97 M 8 1798 lbf (8 kN) - - - - - - -
1.97 M 8 1798 lbf (8 kN) - - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
1.97 M 10 3147 lbf (14 kN) - - - - - - -
1.97 M 10 3147 lbf (14 kN) - - - - - - -
1.97 M 10 3147 lbf (14 kN) - - - - - - -
1.97 M 10 3147 lbf (14 kN) - - - - - - -
1.97 M 10 3147 lbf (14 kN) - - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
1.97 M 12 4496 lbf (20 kN) - - - - - - -
1.97 M 12 4496 lbf (20 kN) - - - - - - -
1.97 M 12 4496 lbf (20 kN) - - - - - - -
1.97 M 12 4496 lbf (20 kN) - - - - - - -
1.97 M 12 4496 lbf (20 kN) - - - - - 4496 lbf (20 kN) 4496 lbf (20 kN)
1.97 M 16 - - 6295 lbf (28 kN) - - - - -
1.97 M 16 - - 6295 lbf (28 kN) - - - - -
1.97 M 16 - - 6295 lbf (28 kN) - - - - -
1.97 M 16 - - 6295 lbf (28 kN) - - - - -
1.97 M 16 - - 6295 lbf (28 kN) - - - - -
1.97 M 16 - - 6295 lbf (28 kN) - - - - -
1.97 M 16 - - 6295 lbf (28 kN) - - - - -
1.97 M 16 - - 6295 lbf (28 kN) - - - - -
1.97 M 16 - - 6295 lbf (28 kN) - - - - -
1.97 M 16 - - 6295 lbf (28 kN) - - - - -
1.97 M 16 - - 6295 lbf (28 kN) - - - - -
1.97 M 16 - - 6295 lbf (28 kN) - - - - -
1.97 M 16 - - 6295 lbf (28 kN) - - - 6295 lbf (28 kN) 5620 lbf (25 kN)
2.36 M 8 1798 lbf (8 kN) - - - - - - -
2.36 M 8 1798 lbf (8 kN) - - - - - - -
2.36 M 8 1798 lbf (8 kN) - - - - - - -
2.36 M 8 1798 lbf (8 kN) - - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
2.36 M 10 3147 lbf (14 kN) - - - - - - -
2.36 M 10 3147 lbf (14 kN) - - - - - - -
2.36 M 10 3147 lbf (14 kN) - - - - - - -
2.36 M 10 3147 lbf (14 kN) - - - - - - -
2.36 M 10 3147 lbf (14 kN) - - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
2.36 M 12 4496 lbf (20 kN) - - - - - - -
2.36 M 12 4496 lbf (20 kN) - - - - - - -
2.36 M 12 4496 lbf (20 kN) - - - - - - -
2.36 M 12 4496 lbf (20 kN) - - - - - - -
2.36 M 12 4496 lbf (20 kN) - - - - - 4496 lbf (20 kN) 4496 lbf (20 kN)
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - 6295 lbf (28 kN) 5620 lbf (25 kN)
3.15 M 8 1798 lbf (8 kN) - - - - - - -
3.15 M 8 1798 lbf (8 kN) - - - - - - -
3.15 M 8 1798 lbf (8 kN) - - - - - - -
3.15 M 8 1798 lbf (8 kN) - - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
3.15 M 10 3147 lbf (14 kN) - - - - - - -
3.15 M 10 3147 lbf (14 kN) - - - - - - -
3.15 M 10 3147 lbf (14 kN) - - - - - - -
3.15 M 10 3147 lbf (14 kN) - - - - - - -
3.15 M 10 3147 lbf (14 kN) - - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
3.15 M 12 4271 lbf (19 kN) - - - - - - -
3.15 M 12 4271 lbf (19 kN) - - - - - - -
3.15 M 12 4271 lbf (19 kN) - - - - - - -
3.15 M 12 4271 lbf (19 kN) - - - - - - -
3.15 M 12 4271 lbf (19 kN) - - - - - 3372 lbf (15 kN) 3372 lbf (15 kN)
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - 4271 lbf (19 kN) 3372 lbf (15 kN)
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - 4271 lbf (19 kN) 3372 lbf (15 kN)
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.94 M 8 1798 lbf (8 kN) - - - - - - -
3.94 M 8 1798 lbf (8 kN) - - - - - - -
3.94 M 8 1798 lbf (8 kN) - - - - - - -
3.94 M 8 1798 lbf (8 kN) - - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
3.94 M 10 3147 lbf (14 kN) - - - - - - -
3.94 M 10 3147 lbf (14 kN) - - - - - - -
3.94 M 10 3147 lbf (14 kN) - - - - - - -
3.94 M 10 3147 lbf (14 kN) - - - - - - -
3.94 M 10 3147 lbf (14 kN) - - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
3.94 M 12 3822 lbf (17 kN) - - - - - - -
3.94 M 12 3822 lbf (17 kN) - - - - - - -
3.94 M 12 3822 lbf (17 kN) - - - - - - -
3.94 M 12 3822 lbf (17 kN) - - - - - - -
3.94 M 12 3822 lbf (17 kN) - - - - - 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
4.72 M 20 - - 5620 lbf (25 kN) - - - - -
4.72 M 20 - - 5620 lbf (25 kN) - - - - -
4.72 M 20 - - 5620 lbf (25 kN) - - - - -
4.72 M 20 - - 5620 lbf (25 kN) - - - - -
4.72 M 20 - - 5620 lbf (25 kN) - - - - -
4.72 M 20 - - 5620 lbf (25 kN) - - - - -
4.72 M 20 - - 5620 lbf (25 kN) - - - - -
4.72 M 20 - - 5620 lbf (25 kN) - - - - -
4.72 M 20 - - 5620 lbf (25 kN) - - - - -
4.72 M 20 - - 5620 lbf (25 kN) - - - - -
4.72 M 20 - - 5620 lbf (25 kN) - - - 5620 lbf (25 kN) 4946 lbf (22 kN)
4.72 M 24 - - 5620 lbf (25 kN) - - - - -
4.72 M 24 - - 5620 lbf (25 kN) - - - - -
4.72 M 24 - - 5620 lbf (25 kN) - - - - -
4.72 M 24 - - 5620 lbf (25 kN) - - - - -
4.72 M 24 - - 5620 lbf (25 kN) - - - - -
4.72 M 24 - - 5620 lbf (25 kN) - - - - -
4.72 M 24 - - 5620 lbf (25 kN) - - - - -
4.72 M 24 - - 5620 lbf (25 kN) - - - - -
4.72 M 24 - - 5620 lbf (25 kN) - - - - -
4.72 M 24 - - 5620 lbf (25 kN) - - - - -
4.72 M 30 - - 5620 lbf (25 kN) - - - - -
4.72 M 30 - - 5620 lbf (25 kN) - - - - -
4.72 M 30 - - 5620 lbf (25 kN) - - - - -
4.72 M 30 - - 5620 lbf (25 kN) - - - - -
4.72 M 30 - - 5620 lbf (25 kN) - - - - -
4.72 M 30 - - 5620 lbf (25 kN) - - - - -
4.72 M 30 - - 5620 lbf (25 kN) - - - - -
4.72 M 30 - - 5620 lbf (25 kN) - - - - -
4.72 M 30 - - 5620 lbf (25 kN) - - - - -
4.72 M 30 - - 5620 lbf (25 kN) - - - - -
Filter combination produces no result.
Type (Base): B2 - Matte shot-blasted finish, rubber pad inlay, white
Show / Hide columns
d1 d2 Static load FS
Version S / SK
Type B1 / B3 / C3
Type B2 / B4 / C4
Version T / TK and U / UK
Type B1 / B3 / C3
Type B2 / B4 / C4
Version V / VK and W
Type B1 / B3 / C3
Type B2 / B4 / C4
Version X
Type B1 / B3 / C3
Type B2 / B4 / C4
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
1798 lbf (8 kN)
3147 lbf (14 kN)
4496 lbf (20 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
1798 lbf (8 kN)
3147 lbf (14 kN)
4496 lbf (20 kN)
3372 lbf (15 kN)
6295 lbf (28 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
5620 lbf (25 kN)
6295 lbf (28 kN)
5620 lbf (25 kN)
3372 lbf (15 kN)
3147 lbf (14 kN)
4946 lbf (22 kN)
6070 lbf (27 kN)
5395 lbf (24 kN)
4721 lbf (21 kN)
6070 lbf (27 kN)
5395 lbf (24 kN)
4721 lbf (21 kN)
1798 lbf (8 kN)
2923 lbf (13 kN)
4496 lbf (20 kN)
6295 lbf (28 kN)
3372 lbf (15 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
5620 lbf (25 kN)
1798 lbf (8 kN)
2923 lbf (13 kN)
4496 lbf (20 kN)
5620 lbf (25 kN)
3372 lbf (15 kN)
3147 lbf (14 kN)
4946 lbf (22 kN)
1.97 M 8 - 1798 lbf (8 kN) - - - - - -
1.97 M 8 - 1798 lbf (8 kN) - - - - - -
1.97 M 8 - 1798 lbf (8 kN) - - - - - -
1.97 M 8 - 1798 lbf (8 kN) - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
1.97 M 10 - 3147 lbf (14 kN) - - - - - -
1.97 M 10 - 3147 lbf (14 kN) - - - - - -
1.97 M 10 - 3147 lbf (14 kN) - - - - - -
1.97 M 10 - 3147 lbf (14 kN) - - - - - -
1.97 M 10 - 3147 lbf (14 kN) - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
1.97 M 12 - 4496 lbf (20 kN) - - - - - -
1.97 M 12 - 4496 lbf (20 kN) - - - - - -
1.97 M 12 - 4496 lbf (20 kN) - - - - - -
1.97 M 12 - 4496 lbf (20 kN) - - - - - -
1.97 M 12 - 4496 lbf (20 kN) - - - - 4496 lbf (20 kN) 4496 lbf (20 kN)
1.97 M 16 - - - 6295 lbf (28 kN) - - - -
1.97 M 16 - - - 6295 lbf (28 kN) - - - -
1.97 M 16 - - - 6295 lbf (28 kN) - - - -
1.97 M 16 - - - 6295 lbf (28 kN) - - - -
1.97 M 16 - - - 6295 lbf (28 kN) - - - -
1.97 M 16 - - - 6295 lbf (28 kN) - - - -
1.97 M 16 - - - 6295 lbf (28 kN) - - - -
1.97 M 16 - - - 6295 lbf (28 kN) - - - -
1.97 M 16 - - - 6295 lbf (28 kN) - - - -
1.97 M 16 - - - 6295 lbf (28 kN) - - - -
1.97 M 16 - - - 6295 lbf (28 kN) - - - -
1.97 M 16 - - - 6295 lbf (28 kN) - - - -
1.97 M 16 - - - 6295 lbf (28 kN) - - 6295 lbf (28 kN) 5620 lbf (25 kN)
2.36 M 8 - 1798 lbf (8 kN) - - - - - -
2.36 M 8 - 1798 lbf (8 kN) - - - - - -
2.36 M 8 - 1798 lbf (8 kN) - - - - - -
2.36 M 8 - 1798 lbf (8 kN) - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
2.36 M 10 - 3147 lbf (14 kN) - - - - - -
2.36 M 10 - 3147 lbf (14 kN) - - - - - -
2.36 M 10 - 3147 lbf (14 kN) - - - - - -
2.36 M 10 - 3147 lbf (14 kN) - - - - - -
2.36 M 10 - 3147 lbf (14 kN) - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
2.36 M 12 - 4496 lbf (20 kN) - - - - - -
2.36 M 12 - 4496 lbf (20 kN) - - - - - -
2.36 M 12 - 4496 lbf (20 kN) - - - - - -
2.36 M 12 - 4496 lbf (20 kN) - - - - - -
2.36 M 12 - 4496 lbf (20 kN) - - - - 4496 lbf (20 kN) 4496 lbf (20 kN)
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) 6295 lbf (28 kN) 5620 lbf (25 kN)
3.15 M 8 - 1798 lbf (8 kN) - - - - - -
3.15 M 8 - 1798 lbf (8 kN) - - - - - -
3.15 M 8 - 1798 lbf (8 kN) - - - - - -
3.15 M 8 - 1798 lbf (8 kN) - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
3.15 M 10 - 3147 lbf (14 kN) - - - - - -
3.15 M 10 - 3147 lbf (14 kN) - - - - - -
3.15 M 10 - 3147 lbf (14 kN) - - - - - -
3.15 M 10 - 3147 lbf (14 kN) - - - - - -
3.15 M 10 - 3147 lbf (14 kN) - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
3.15 M 12 - 3372 lbf (15 kN) - - - - - -
3.15 M 12 - 3372 lbf (15 kN) - - - - - -
3.15 M 12 - 3372 lbf (15 kN) - - - - - -
3.15 M 12 - 3372 lbf (15 kN) - - - - - -
3.15 M 12 - 3372 lbf (15 kN) - - - - 3372 lbf (15 kN) 3372 lbf (15 kN)
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) 4271 lbf (19 kN) 3372 lbf (15 kN)
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) 4271 lbf (19 kN) 3372 lbf (15 kN)
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.94 M 8 - 1798 lbf (8 kN) - - - - - -
3.94 M 8 - 1798 lbf (8 kN) - - - - - -
3.94 M 8 - 1798 lbf (8 kN) - - - - - -
3.94 M 8 - 1798 lbf (8 kN) - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
3.94 M 10 - 3147 lbf (14 kN) - - - - - -
3.94 M 10 - 3147 lbf (14 kN) - - - - - -
3.94 M 10 - 3147 lbf (14 kN) - - - - - -
3.94 M 10 - 3147 lbf (14 kN) - - - - - -
3.94 M 10 - 3147 lbf (14 kN) - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
3.94 M 12 - 3147 lbf (14 kN) - - - - - -
3.94 M 12 - 3147 lbf (14 kN) - - - - - -
3.94 M 12 - 3147 lbf (14 kN) - - - - - -
3.94 M 12 - 3147 lbf (14 kN) - - - - - -
3.94 M 12 - 3147 lbf (14 kN) - - - - 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
4.72 M 20 - - - 4946 lbf (22 kN) - - - -
4.72 M 20 - - - 4946 lbf (22 kN) - - - -
4.72 M 20 - - - 4946 lbf (22 kN) - - - -
4.72 M 20 - - - 4946 lbf (22 kN) - - - -
4.72 M 20 - - - 4946 lbf (22 kN) - - - -
4.72 M 20 - - - 4946 lbf (22 kN) - - - -
4.72 M 20 - - - 4946 lbf (22 kN) - - - -
4.72 M 20 - - - 4946 lbf (22 kN) - - - -
4.72 M 20 - - - 4946 lbf (22 kN) - - - -
4.72 M 20 - - - 4946 lbf (22 kN) - - - -
4.72 M 20 - - - 4946 lbf (22 kN) - - 5620 lbf (25 kN) 4946 lbf (22 kN)
4.72 M 24 - - - 4946 lbf (22 kN) - - - -
4.72 M 24 - - - 4946 lbf (22 kN) - - - -
4.72 M 24 - - - 4946 lbf (22 kN) - - - -
4.72 M 24 - - - 4946 lbf (22 kN) - - - -
4.72 M 24 - - - 4946 lbf (22 kN) - - - -
4.72 M 24 - - - 4946 lbf (22 kN) - - - -
4.72 M 24 - - - 4946 lbf (22 kN) - - - -
4.72 M 24 - - - 4946 lbf (22 kN) - - - -
4.72 M 24 - - - 4946 lbf (22 kN) - - - -
4.72 M 24 - - - 4946 lbf (22 kN) - - - -
4.72 M 30 - - - 4946 lbf (22 kN) - - - -
4.72 M 30 - - - 4946 lbf (22 kN) - - - -
4.72 M 30 - - - 4946 lbf (22 kN) - - - -
4.72 M 30 - - - 4946 lbf (22 kN) - - - -
4.72 M 30 - - - 4946 lbf (22 kN) - - - -
4.72 M 30 - - - 4946 lbf (22 kN) - - - -
4.72 M 30 - - - 4946 lbf (22 kN) - - - -
4.72 M 30 - - - 4946 lbf (22 kN) - - - -
4.72 M 30 - - - 4946 lbf (22 kN) - - - -
4.72 M 30 - - - 4946 lbf (22 kN) - - - -
Filter combination produces no result.
Type (Base): B3 - Matte shot-blasted finish, rubber pad vulcanized, black
Show / Hide columns
d1 d2 Static load FS
Version S / SK
Type B1 / B3 / C3
Type B2 / B4 / C4
Version T / TK and U / UK
Type B1 / B3 / C3
Type B2 / B4 / C4
Version V / VK and W
Type B1 / B3 / C3
Type B2 / B4 / C4
Version X
Type B1 / B3 / C3
Type B2 / B4 / C4
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
1798 lbf (8 kN)
3147 lbf (14 kN)
4496 lbf (20 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
1798 lbf (8 kN)
3147 lbf (14 kN)
4496 lbf (20 kN)
3372 lbf (15 kN)
6295 lbf (28 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
5620 lbf (25 kN)
6295 lbf (28 kN)
5620 lbf (25 kN)
3372 lbf (15 kN)
3147 lbf (14 kN)
4946 lbf (22 kN)
6070 lbf (27 kN)
5395 lbf (24 kN)
4721 lbf (21 kN)
6070 lbf (27 kN)
5395 lbf (24 kN)
4721 lbf (21 kN)
1798 lbf (8 kN)
2923 lbf (13 kN)
4496 lbf (20 kN)
6295 lbf (28 kN)
3372 lbf (15 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
5620 lbf (25 kN)
1798 lbf (8 kN)
2923 lbf (13 kN)
4496 lbf (20 kN)
5620 lbf (25 kN)
3372 lbf (15 kN)
3147 lbf (14 kN)
4946 lbf (22 kN)
2.36 M 8 1798 lbf (8 kN) - - - - - - -
2.36 M 8 1798 lbf (8 kN) - - - - - - -
2.36 M 8 1798 lbf (8 kN) - - - - - - -
2.36 M 8 1798 lbf (8 kN) - - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
2.36 M 10 3147 lbf (14 kN) - - - - - - -
2.36 M 10 3147 lbf (14 kN) - - - - - - -
2.36 M 10 3147 lbf (14 kN) - - - - - - -
2.36 M 10 3147 lbf (14 kN) - - - - - - -
2.36 M 10 3147 lbf (14 kN) - - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
2.36 M 12 4496 lbf (20 kN) - - - - - - -
2.36 M 12 4496 lbf (20 kN) - - - - - - -
2.36 M 12 4496 lbf (20 kN) - - - - - - -
2.36 M 12 4496 lbf (20 kN) - - - - - - -
2.36 M 12 4496 lbf (20 kN) - - - - - 4496 lbf (20 kN) 4496 lbf (20 kN)
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - 6295 lbf (28 kN) 5620 lbf (25 kN)
3.15 M 8 1798 lbf (8 kN) - - - - - - -
3.15 M 8 1798 lbf (8 kN) - - - - - - -
3.15 M 8 1798 lbf (8 kN) - - - - - - -
3.15 M 8 1798 lbf (8 kN) - - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
3.15 M 10 3147 lbf (14 kN) - - - - - - -
3.15 M 10 3147 lbf (14 kN) - - - - - - -
3.15 M 10 3147 lbf (14 kN) - - - - - - -
3.15 M 10 3147 lbf (14 kN) - - - - - - -
3.15 M 10 3147 lbf (14 kN) - - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
3.15 M 12 4271 lbf (19 kN) - - - - - - -
3.15 M 12 4271 lbf (19 kN) - - - - - - -
3.15 M 12 4271 lbf (19 kN) - - - - - - -
3.15 M 12 4271 lbf (19 kN) - - - - - - -
3.15 M 12 4271 lbf (19 kN) - - - - - 3372 lbf (15 kN) 3372 lbf (15 kN)
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - 4271 lbf (19 kN) 3372 lbf (15 kN)
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - 4271 lbf (19 kN) 3372 lbf (15 kN)
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.94 M 8 1798 lbf (8 kN) - - - - - - -
3.94 M 8 1798 lbf (8 kN) - - - - - - -
3.94 M 8 1798 lbf (8 kN) - - - - - - -
3.94 M 8 1798 lbf (8 kN) - - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
3.94 M 10 3147 lbf (14 kN) - - - - - - -
3.94 M 10 3147 lbf (14 kN) - - - - - - -
3.94 M 10 3147 lbf (14 kN) - - - - - - -
3.94 M 10 3147 lbf (14 kN) - - - - - - -
3.94 M 10 3147 lbf (14 kN) - - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
3.94 M 12 3822 lbf (17 kN) - - - - - - -
3.94 M 12 3822 lbf (17 kN) - - - - - - -
3.94 M 12 3822 lbf (17 kN) - - - - - - -
3.94 M 12 3822 lbf (17 kN) - - - - - - -
3.94 M 12 3822 lbf (17 kN) - - - - - 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
Filter combination produces no result.
Type (Base): B4 - Matte shot-blasted finish, rubber pad vulcanized, white
Show / Hide columns
d1 d2 Static load FS
Version S / SK
Type B1 / B3 / C3
Type B2 / B4 / C4
Version T / TK and U / UK
Type B1 / B3 / C3
Type B2 / B4 / C4
Version V / VK and W
Type B1 / B3 / C3
Type B2 / B4 / C4
Version X
Type B1 / B3 / C3
Type B2 / B4 / C4
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
1798 lbf (8 kN)
3147 lbf (14 kN)
4496 lbf (20 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
1798 lbf (8 kN)
3147 lbf (14 kN)
4496 lbf (20 kN)
3372 lbf (15 kN)
6295 lbf (28 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
5620 lbf (25 kN)
6295 lbf (28 kN)
5620 lbf (25 kN)
3372 lbf (15 kN)
3147 lbf (14 kN)
4946 lbf (22 kN)
6070 lbf (27 kN)
5395 lbf (24 kN)
4721 lbf (21 kN)
6070 lbf (27 kN)
5395 lbf (24 kN)
4721 lbf (21 kN)
1798 lbf (8 kN)
2923 lbf (13 kN)
4496 lbf (20 kN)
6295 lbf (28 kN)
3372 lbf (15 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
5620 lbf (25 kN)
1798 lbf (8 kN)
2923 lbf (13 kN)
4496 lbf (20 kN)
5620 lbf (25 kN)
3372 lbf (15 kN)
3147 lbf (14 kN)
4946 lbf (22 kN)
2.36 M 8 - 1798 lbf (8 kN) - - - - - -
2.36 M 8 - 1798 lbf (8 kN) - - - - - -
2.36 M 8 - 1798 lbf (8 kN) - - - - - -
2.36 M 8 - 1798 lbf (8 kN) - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
2.36 M 10 - 3147 lbf (14 kN) - - - - - -
2.36 M 10 - 3147 lbf (14 kN) - - - - - -
2.36 M 10 - 3147 lbf (14 kN) - - - - - -
2.36 M 10 - 3147 lbf (14 kN) - - - - - -
2.36 M 10 - 3147 lbf (14 kN) - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
2.36 M 12 - 4496 lbf (20 kN) - - - - - -
2.36 M 12 - 4496 lbf (20 kN) - - - - - -
2.36 M 12 - 4496 lbf (20 kN) - - - - - -
2.36 M 12 - 4496 lbf (20 kN) - - - - - -
2.36 M 12 - 4496 lbf (20 kN) - - - - 4496 lbf (20 kN) 4496 lbf (20 kN)
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) 6295 lbf (28 kN) 5620 lbf (25 kN)
3.15 M 8 - 1798 lbf (8 kN) - - - - - -
3.15 M 8 - 1798 lbf (8 kN) - - - - - -
3.15 M 8 - 1798 lbf (8 kN) - - - - - -
3.15 M 8 - 1798 lbf (8 kN) - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
3.15 M 10 - 3147 lbf (14 kN) - - - - - -
3.15 M 10 - 3147 lbf (14 kN) - - - - - -
3.15 M 10 - 3147 lbf (14 kN) - - - - - -
3.15 M 10 - 3147 lbf (14 kN) - - - - - -
3.15 M 10 - 3147 lbf (14 kN) - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
3.15 M 12 - 3372 lbf (15 kN) - - - - - -
3.15 M 12 - 3372 lbf (15 kN) - - - - - -
3.15 M 12 - 3372 lbf (15 kN) - - - - - -
3.15 M 12 - 3372 lbf (15 kN) - - - - - -
3.15 M 12 - 3372 lbf (15 kN) - - - - 3372 lbf (15 kN) 3372 lbf (15 kN)
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) 4271 lbf (19 kN) 3372 lbf (15 kN)
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) 4271 lbf (19 kN) 3372 lbf (15 kN)
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.94 M 8 - 1798 lbf (8 kN) - - - - - -
3.94 M 8 - 1798 lbf (8 kN) - - - - - -
3.94 M 8 - 1798 lbf (8 kN) - - - - - -
3.94 M 8 - 1798 lbf (8 kN) - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
3.94 M 10 - 3147 lbf (14 kN) - - - - - -
3.94 M 10 - 3147 lbf (14 kN) - - - - - -
3.94 M 10 - 3147 lbf (14 kN) - - - - - -
3.94 M 10 - 3147 lbf (14 kN) - - - - - -
3.94 M 10 - 3147 lbf (14 kN) - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
3.94 M 12 - 3147 lbf (14 kN) - - - - - -
3.94 M 12 - 3147 lbf (14 kN) - - - - - -
3.94 M 12 - 3147 lbf (14 kN) - - - - - -
3.94 M 12 - 3147 lbf (14 kN) - - - - - -
3.94 M 12 - 3147 lbf (14 kN) - - - - 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
Filter combination produces no result.
Type (Base): C3 - Polished, rubber pad vulcanized, black
Show / Hide columns
d1 d2 Static load FS
Version S / SK
Type B1 / B3 / C3
Type B2 / B4 / C4
Version T / TK and U / UK
Type B1 / B3 / C3
Type B2 / B4 / C4
Version V / VK and W
Type B1 / B3 / C3
Type B2 / B4 / C4
Version X
Type B1 / B3 / C3
Type B2 / B4 / C4
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
1798 lbf (8 kN)
3147 lbf (14 kN)
4496 lbf (20 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
1798 lbf (8 kN)
3147 lbf (14 kN)
4496 lbf (20 kN)
3372 lbf (15 kN)
6295 lbf (28 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
5620 lbf (25 kN)
6295 lbf (28 kN)
5620 lbf (25 kN)
3372 lbf (15 kN)
3147 lbf (14 kN)
4946 lbf (22 kN)
6070 lbf (27 kN)
5395 lbf (24 kN)
4721 lbf (21 kN)
6070 lbf (27 kN)
5395 lbf (24 kN)
4721 lbf (21 kN)
1798 lbf (8 kN)
2923 lbf (13 kN)
4496 lbf (20 kN)
6295 lbf (28 kN)
3372 lbf (15 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
5620 lbf (25 kN)
1798 lbf (8 kN)
2923 lbf (13 kN)
4496 lbf (20 kN)
5620 lbf (25 kN)
3372 lbf (15 kN)
3147 lbf (14 kN)
4946 lbf (22 kN)
2.36 M 8 1798 lbf (8 kN) - - - - - - -
2.36 M 8 1798 lbf (8 kN) - - - - - - -
2.36 M 8 1798 lbf (8 kN) - - - - - - -
2.36 M 8 1798 lbf (8 kN) - - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
2.36 M 10 3147 lbf (14 kN) - - - - - - -
2.36 M 10 3147 lbf (14 kN) - - - - - - -
2.36 M 10 3147 lbf (14 kN) - - - - - - -
2.36 M 10 3147 lbf (14 kN) - - - - - - -
2.36 M 10 3147 lbf (14 kN) - - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
2.36 M 12 4496 lbf (20 kN) - - - - - - -
2.36 M 12 4496 lbf (20 kN) - - - - - - -
2.36 M 12 4496 lbf (20 kN) - - - - - - -
2.36 M 12 4496 lbf (20 kN) - - - - - - -
2.36 M 12 4496 lbf (20 kN) - - - - - 4496 lbf (20 kN) 4496 lbf (20 kN)
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - - -
2.36 M 16 - - 6295 lbf (28 kN) - 6070 lbf (27 kN) - 6295 lbf (28 kN) 5620 lbf (25 kN)
3.15 M 8 1798 lbf (8 kN) - - - - - - -
3.15 M 8 1798 lbf (8 kN) - - - - - - -
3.15 M 8 1798 lbf (8 kN) - - - - - - -
3.15 M 8 1798 lbf (8 kN) - - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
3.15 M 10 3147 lbf (14 kN) - - - - - - -
3.15 M 10 3147 lbf (14 kN) - - - - - - -
3.15 M 10 3147 lbf (14 kN) - - - - - - -
3.15 M 10 3147 lbf (14 kN) - - - - - - -
3.15 M 10 3147 lbf (14 kN) - - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
3.15 M 12 4271 lbf (19 kN) - - - - - - -
3.15 M 12 4271 lbf (19 kN) - - - - - - -
3.15 M 12 4271 lbf (19 kN) - - - - - - -
3.15 M 12 4271 lbf (19 kN) - - - - - - -
3.15 M 12 4271 lbf (19 kN) - - - - - 3372 lbf (15 kN) 3372 lbf (15 kN)
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 16 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - 4271 lbf (19 kN) 3372 lbf (15 kN)
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 20 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - 4271 lbf (19 kN) 3372 lbf (15 kN)
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.15 M 24 - - 4271 lbf (19 kN) - 5395 lbf (24 kN) - - -
3.94 M 8 1798 lbf (8 kN) - - - - - - -
3.94 M 8 1798 lbf (8 kN) - - - - - - -
3.94 M 8 1798 lbf (8 kN) - - - - - - -
3.94 M 8 1798 lbf (8 kN) - - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
3.94 M 10 3147 lbf (14 kN) - - - - - - -
3.94 M 10 3147 lbf (14 kN) - - - - - - -
3.94 M 10 3147 lbf (14 kN) - - - - - - -
3.94 M 10 3147 lbf (14 kN) - - - - - - -
3.94 M 10 3147 lbf (14 kN) - - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
3.94 M 12 3822 lbf (17 kN) - - - - - - -
3.94 M 12 3822 lbf (17 kN) - - - - - - -
3.94 M 12 3822 lbf (17 kN) - - - - - - -
3.94 M 12 3822 lbf (17 kN) - - - - - - -
3.94 M 12 3822 lbf (17 kN) - - - - - 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 16 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 20 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
3.94 M 24 - - 3822 lbf (17 kN) - 4721 lbf (21 kN) - - -
Filter combination produces no result.
Type (Base): C4 - Polished, rubber pad vulcanized, white
Show / Hide columns
d1 d2 Static load FS
Version S / SK
Type B1 / B3 / C3
Type B2 / B4 / C4
Version T / TK and U / UK
Type B1 / B3 / C3
Type B2 / B4 / C4
Version V / VK and W
Type B1 / B3 / C3
Type B2 / B4 / C4
Version X
Type B1 / B3 / C3
Type B2 / B4 / C4
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
1798 lbf (8 kN)
3147 lbf (14 kN)
4496 lbf (20 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
1798 lbf (8 kN)
3147 lbf (14 kN)
4496 lbf (20 kN)
3372 lbf (15 kN)
6295 lbf (28 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
5620 lbf (25 kN)
6295 lbf (28 kN)
5620 lbf (25 kN)
3372 lbf (15 kN)
3147 lbf (14 kN)
4946 lbf (22 kN)
6070 lbf (27 kN)
5395 lbf (24 kN)
4721 lbf (21 kN)
6070 lbf (27 kN)
5395 lbf (24 kN)
4721 lbf (21 kN)
1798 lbf (8 kN)
2923 lbf (13 kN)
4496 lbf (20 kN)
6295 lbf (28 kN)
3372 lbf (15 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
5620 lbf (25 kN)
1798 lbf (8 kN)
2923 lbf (13 kN)
4496 lbf (20 kN)
5620 lbf (25 kN)
3372 lbf (15 kN)
3147 lbf (14 kN)
4946 lbf (22 kN)
2.36 M 8 - 1798 lbf (8 kN) - - - - - -
2.36 M 8 - 1798 lbf (8 kN) - - - - - -
2.36 M 8 - 1798 lbf (8 kN) - - - - - -
2.36 M 8 - 1798 lbf (8 kN) - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
2.36 M 10 - 3147 lbf (14 kN) - - - - - -
2.36 M 10 - 3147 lbf (14 kN) - - - - - -
2.36 M 10 - 3147 lbf (14 kN) - - - - - -
2.36 M 10 - 3147 lbf (14 kN) - - - - - -
2.36 M 10 - 3147 lbf (14 kN) - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
2.36 M 12 - 4496 lbf (20 kN) - - - - - -
2.36 M 12 - 4496 lbf (20 kN) - - - - - -
2.36 M 12 - 4496 lbf (20 kN) - - - - - -
2.36 M 12 - 4496 lbf (20 kN) - - - - - -
2.36 M 12 - 4496 lbf (20 kN) - - - - 4496 lbf (20 kN) 4496 lbf (20 kN)
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) - -
2.36 M 16 - - - 5620 lbf (25 kN) - 6070 lbf (27 kN) 6295 lbf (28 kN) 5620 lbf (25 kN)
3.15 M 8 - 1798 lbf (8 kN) - - - - - -
3.15 M 8 - 1798 lbf (8 kN) - - - - - -
3.15 M 8 - 1798 lbf (8 kN) - - - - - -
3.15 M 8 - 1798 lbf (8 kN) - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
3.15 M 10 - 3147 lbf (14 kN) - - - - - -
3.15 M 10 - 3147 lbf (14 kN) - - - - - -
3.15 M 10 - 3147 lbf (14 kN) - - - - - -
3.15 M 10 - 3147 lbf (14 kN) - - - - - -
3.15 M 10 - 3147 lbf (14 kN) - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
3.15 M 12 - 3372 lbf (15 kN) - - - - - -
3.15 M 12 - 3372 lbf (15 kN) - - - - - -
3.15 M 12 - 3372 lbf (15 kN) - - - - - -
3.15 M 12 - 3372 lbf (15 kN) - - - - - -
3.15 M 12 - 3372 lbf (15 kN) - - - - 3372 lbf (15 kN) 3372 lbf (15 kN)
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 16 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) 4271 lbf (19 kN) 3372 lbf (15 kN)
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 20 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) 4271 lbf (19 kN) 3372 lbf (15 kN)
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.15 M 24 - - - 3372 lbf (15 kN) - 5395 lbf (24 kN) - -
3.94 M 8 - 1798 lbf (8 kN) - - - - - -
3.94 M 8 - 1798 lbf (8 kN) - - - - - -
3.94 M 8 - 1798 lbf (8 kN) - - - - - -
3.94 M 8 - 1798 lbf (8 kN) - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
3.94 M 10 - 3147 lbf (14 kN) - - - - - -
3.94 M 10 - 3147 lbf (14 kN) - - - - - -
3.94 M 10 - 3147 lbf (14 kN) - - - - - -
3.94 M 10 - 3147 lbf (14 kN) - - - - - -
3.94 M 10 - 3147 lbf (14 kN) - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
3.94 M 12 - 3147 lbf (14 kN) - - - - - -
3.94 M 12 - 3147 lbf (14 kN) - - - - - -
3.94 M 12 - 3147 lbf (14 kN) - - - - - -
3.94 M 12 - 3147 lbf (14 kN) - - - - - -
3.94 M 12 - 3147 lbf (14 kN) - - - - 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 16 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 20 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
3.94 M 24 - - - 3147 lbf (14 kN) - 4721 lbf (21 kN) - -
Filter combination produces no result.
Show / Hide columns
Metric
d1 d2 l1
Version
S / SK
Version
T / TK and U / UK l2
Version
V / VK l3 +0.16
Version
W l7 +0.157
Version
X h1 h2 s
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
1.57
1.97
2.36
2.48
3.15
3.94
4.92
2.95
3.94
4.92
5.91
7.87
9.84
11.81
2.95
3.94
4.92
5.91
7.87
4.84
4.92
4.96
5.83
5.87
5.91
5.94
6.81
6.85
6.89
6.93
7.80
7.83
7.87
7.91
8.82
8.90
9.80
9.88
10.79
10.87
1.457
1.496
1.575
1.614
1.654
1.693
1.772
1.850
1.929
1.969
2.047
2.126
2.362
2.441
2.559
0.57
0.63
0.71
0.79
0.87
0.14
0.16
0.20
0.24
0.12
0.16
1.97 M 8 1.57 1.97 2.48 - - - - - - - - - - - - - - - 1.457 0.57 0.14 0.12
1.97 M 10 1.97 2.36 3.15 3.94 - - - - - - - - - - - - - - 1.575 0.57 0.14 0.12
1.97 M 12 2.36 3.15 3.94 4.92 - - - - - - - - - - - - - - 1.693 0.57 0.14 0.12
1.97 M 16 - - - - 2.95 3.94 4.92 5.91 7.87 9.84 - - - - - - - - 1.929 0.57 0.14 0.12
2.36 M 8 1.57 1.97 2.48 - - - - - - - - - - - - - - - 1.496 0.63 0.16 0.12
2.36 M 10 1.97 2.36 3.15 3.94 - - - - - - - - - - - - - - 1.614 0.63 0.16 0.12
2.36 M 12 2.36 3.15 3.94 4.92 - - - - - - - - - - - - - - 1.772 0.63 0.16 0.12
2.36 M 16 - - - - 2.95 3.94 4.92 5.91 7.87 9.84 2.95 3.94 4.92 5.91 4.84 5.83 6.81 7.80 1.969 0.63 0.16 0.12
3.15 M 8 1.57 1.97 2.48 - - - - - - - - - - - - - - - 1.575 0.71 0.20 0.12
3.15 M 10 1.97 2.36 3.15 3.94 - - - - - - - - - - - - - - 1.693 0.71 0.20 0.12
3.15 M 12 2.36 3.15 3.94 4.92 - - - - - - - - - - - - - - 1.850 0.71 0.20 0.12
3.15 M 16 - - - - 2.95 3.94 4.92 5.91 7.87 9.84 2.95 3.94 4.92 5.91 4.92 5.91 6.89 7.87 2.047 0.71 0.20 0.12
3.15 M 20 - - - - 2.95 3.94 4.92 5.91 7.87 9.84 3.94 4.92 5.91 7.87 5.87 6.85 7.83 9.80 2.362 0.71 0.20 0.12
3.15 M 24 - - - - 3.94 4.92 5.91 7.87 11.81 - 3.94 5.91 7.87 - 6.85 8.82 10.79 - - 0.71 0.20 0.12
3.94 M 8 1.57 1.97 2.48 - - - - - - - - - - - - - - - 1.654 0.79 0.24 0.12
3.94 M 10 1.97 2.36 3.15 3.94 - - - - - - - - - - - - - - 1.772 0.79 0.24 0.12
3.94 M 12 2.36 3.15 3.94 4.92 - - - - - - - - - - - - - - 1.929 0.79 0.24 0.12
3.94 M 16 - - - - 2.95 3.94 4.92 5.91 7.87 9.84 2.95 3.94 4.92 5.91 4.96 5.94 6.93 7.91 2.126 0.79 0.24 0.12
3.94 M 20 - - - - 2.95 3.94 4.92 5.91 7.87 9.84 3.94 4.92 5.91 7.87 5.94 6.93 7.91 9.88 2.441 0.79 0.24 0.12
3.94 M 24 - - - - 3.94 4.92 5.91 7.87 11.81 - 3.94 5.91 7.87 - 6.93 8.90 10.87 - - 0.79 0.24 0.12
4.72 M 20 - - - - 3.94 4.92 5.91 7.87 9.84 - - - - - - - - - 2.559 0.87 0.24 0.16
4.72 M 24 - - - - 3.94 4.92 5.91 7.87 11.81 - - - - - - - - - - 0.87 0.24 0.16
4.72 M 30 - - - - 3.94 4.92 5.91 7.87 11.81 - - - - - - - - - - 0.87 0.24 0.16
Filter combination produces no result.
Show / Hide columns
d1 d2 d3 h3 +0.157 h4 +0.157 h5 +0.16 l4 l5 l6 A/F1 A/F2 A/F3 A/F4 A/F5 A/F6 A/F7 t
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
0.94
1.18
1.38
0.906
0.945
1.024
1.102
1.142
1.181
1.260
1.299
1.339
1.378
1.417
1.496
1.535
1.654
1.811
1.06
1.14
1.18
1.22
1.26
1.30
1.38
1.77
2.20
2.64
1.77
2.20
2.64
1.14
1.42
1.65
0.67
0.47
0.59
0.75
0.94
0.31
0.39
0.47
0.39
0.51
0.67
0.47
0.63
0.79
0.79
0.94
1.18
0.55
0.67
0.87
1.06
0.31
0.39
0.47
0.63
0.79
1.97 M 8 - 0.906 - - - - - 0.67 - - - - - 0.55 0.31
1.97 M 10 - 0.906 - - - - - 0.67 - - - - - 0.55 0.39
1.97 M 12 - 0.906 - - - - - 0.67 - - - - - 0.67 0.47
1.97 M 16 - - 1.142 - - - - - 0.47 0.31 - - - 0.87 0.63
2.36 M 8 - 0.945 - - - - - 0.67 - - - - - 0.55 0.31
2.36 M 10 - 0.945 - - - - - 0.67 - - - - - 0.55 0.39
2.36 M 12 - 0.945 - - - - - 0.67 - - - - - 0.67 0.47
2.36 M 16 0.94 - 1.181 1.06 1.77 1.77 1.14 - 0.47 0.31 0.39 0.47 0.79 0.87 0.63
3.15 M 8 - 1.024 - - - - - 0.67 - - - - - 0.55 0.31
3.15 M 10 - 1.024 - - - - - 0.67 - - - - - 0.55 0.39
3.15 M 12 - 1.024 - - - - - 0.67 - - - - - 0.67 0.47
3.15 M 16 0.94 - 1.260 1.14 1.77 1.77 1.14 - 0.47 0.31 0.39 0.47 0.79 0.87 0.63
3.15 M 20 1.18 - 1.299 1.18 2.20 2.20 1.42 - 0.59 0.39 0.51 0.63 0.94 1.06 0.79
3.15 M 24 1.38 - 1.417 1.30 2.64 2.64 1.65 - 0.75 0.47 0.67 0.79 1.18 - -
3.94 M 8 - 1.102 - - - - - 0.67 - - - - - 0.55 0.31
3.94 M 10 - 1.102 - - - - - 0.67 - - - - - 0.55 0.39
3.94 M 12 - 1.102 - - - - - 0.67 - - - - - 0.67 0.47
3.94 M 16 0.94 - 1.339 1.22 1.77 1.77 1.14 - 0.47 0.31 0.39 0.47 0.79 0.87 0.63
3.94 M 20 1.18 - 1.378 1.26 2.20 2.20 1.42 - 0.59 0.39 0.51 0.63 0.94 1.06 0.79
3.94 M 24 1.38 - 1.496 1.38 2.64 2.64 1.65 - 0.75 0.47 0.67 0.79 1.18 - -
4.72 M 20 - - 1.535 - - - - - 0.59 0.39 - - - 1.06 0.79
4.72 M 24 - - 1.654 - - - - - 0.75 0.47 - - - - -
4.72 M 30 - - 1.811 - - - - - 0.94 0.47 - - - - -
Filter combination produces no result.
Show / Hide columns
d1 d2 Static load FS
Version S / SK
Type B1 / B3 / C3
Type B2 / B4 / C4
Version T / TK and U / UK
Type B1 / B3 / C3
Type B2 / B4 / C4
Version V / VK and W
Type B1 / B3 / C3
Type B2 / B4 / C4
Version X
Type B1 / B3 / C3
Type B2 / B4 / C4
1.97
2.36
3.15
3.94
4.72
M 8
M 10
M 12
M 16
M 20
M 24
M 30
1798 lbf (8 kN)
3147 lbf (14 kN)
4496 lbf (20 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
1798 lbf (8 kN)
3147 lbf (14 kN)
4496 lbf (20 kN)
3372 lbf (15 kN)
6295 lbf (28 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
5620 lbf (25 kN)
6295 lbf (28 kN)
5620 lbf (25 kN)
3372 lbf (15 kN)
3147 lbf (14 kN)
4946 lbf (22 kN)
6070 lbf (27 kN)
5395 lbf (24 kN)
4721 lbf (21 kN)
6070 lbf (27 kN)
5395 lbf (24 kN)
4721 lbf (21 kN)
1798 lbf (8 kN)
2923 lbf (13 kN)
4496 lbf (20 kN)
6295 lbf (28 kN)
3372 lbf (15 kN)
4271 lbf (19 kN)
3822 lbf (17 kN)
5620 lbf (25 kN)
1798 lbf (8 kN)
2923 lbf (13 kN)
4496 lbf (20 kN)
5620 lbf (25 kN)
3372 lbf (15 kN)
3147 lbf (14 kN)
4946 lbf (22 kN)
1.97 M 8 1798 lbf (8 kN) 1798 lbf (8 kN) - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
1.97 M 10 3147 lbf (14 kN) 3147 lbf (14 kN) - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
1.97 M 12 4496 lbf (20 kN) 4496 lbf (20 kN) - - - - 4496 lbf (20 kN) 4496 lbf (20 kN)
1.97 M 16 - - 6295 lbf (28 kN) 6295 lbf (28 kN) - - 6295 lbf (28 kN) 5620 lbf (25 kN)
2.36 M 8 1798 lbf (8 kN) 1798 lbf (8 kN) - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
2.36 M 10 3147 lbf (14 kN) 3147 lbf (14 kN) - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
2.36 M 12 4496 lbf (20 kN) 4496 lbf (20 kN) - - - - 4496 lbf (20 kN) 4496 lbf (20 kN)
2.36 M 16 - - 6295 lbf (28 kN) 5620 lbf (25 kN) 6070 lbf (27 kN) 6070 lbf (27 kN) 6295 lbf (28 kN) 5620 lbf (25 kN)
3.15 M 8 1798 lbf (8 kN) 1798 lbf (8 kN) - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
3.15 M 10 3147 lbf (14 kN) 3147 lbf (14 kN) - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
3.15 M 12 4271 lbf (19 kN) 3372 lbf (15 kN) - - - - 3372 lbf (15 kN) 3372 lbf (15 kN)
3.15 M 16 - - 4271 lbf (19 kN) 3372 lbf (15 kN) 5395 lbf (24 kN) 5395 lbf (24 kN) 4271 lbf (19 kN) 3372 lbf (15 kN)
3.15 M 20 - - 4271 lbf (19 kN) 3372 lbf (15 kN) 5395 lbf (24 kN) 5395 lbf (24 kN) 4271 lbf (19 kN) 3372 lbf (15 kN)
3.15 M 24 - - 4271 lbf (19 kN) 3372 lbf (15 kN) 5395 lbf (24 kN) 5395 lbf (24 kN) - -
3.94 M 8 1798 lbf (8 kN) 1798 lbf (8 kN) - - - - 1798 lbf (8 kN) 1798 lbf (8 kN)
3.94 M 10 3147 lbf (14 kN) 3147 lbf (14 kN) - - - - 2923 lbf (13 kN) 2923 lbf (13 kN)
3.94 M 12 3822 lbf (17 kN) 3147 lbf (14 kN) - - - - 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 16 - - 3822 lbf (17 kN) 3147 lbf (14 kN) 4721 lbf (21 kN) 4721 lbf (21 kN) 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 20 - - 3822 lbf (17 kN) 3147 lbf (14 kN) 4721 lbf (21 kN) 4721 lbf (21 kN) 3822 lbf (17 kN) 3147 lbf (14 kN)
3.94 M 24 - - 3822 lbf (17 kN) 3147 lbf (14 kN) 4721 lbf (21 kN) 4721 lbf (21 kN) - -
4.72 M 20 - - 5620 lbf (25 kN) 4946 lbf (22 kN) - - 5620 lbf (25 kN) 4946 lbf (22 kN)
4.72 M 24 - - 5620 lbf (25 kN) 4946 lbf (22 kN) - - - -
4.72 M 30 - - 5620 lbf (25 kN) 4946 lbf (22 kN) - - - -
Filter combination produces no result.
* Only available in size d1 = 60, 80 or 100 mm
