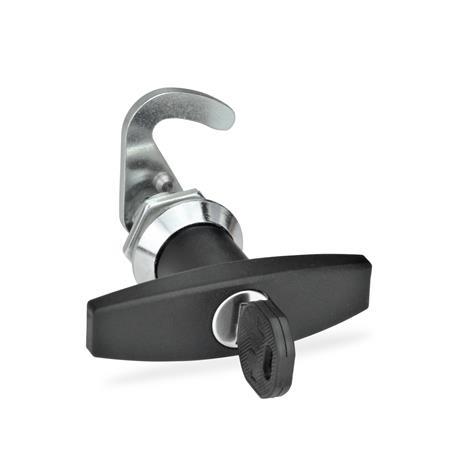

GN 115.8 Cierres de leva de gancho Alojamiento de zinc fundido a presión, elementos de funcionamiento de plástico / funcionamiento con llave

Para instalar el pestillo de leva, cree un orificio en la puerta, la cubierta o la trampilla, como se muestra en el dibujo del esquema.

El orificio de montaje en la hoja de la puerta normalmente se hace mediante punzonado o mecanización por láser en producciones en serie.

El orificio de montaje también puede crearse perforando o fresando, como se muestra en los dibujos del esquema.

Para pequeñas cantidades y láminas de acero con un espesor inferior a 2 mm, los Punzones de chapa metálica GN 123 son la herramienta adecuada.

El gancho solo puede fijarse en el pestillo después de instalar el alojamiento de la cerradura en la hoja de la puerta.

El diámetro del perno puede desplazarse ± 5 mm, lo que facilita la adaptación del mecanismo de pestillo al lugar de instalación.

Cuando está cerrado, el perno está idealmente colocado a nivel del eje de rotación, como se muestra. Un desplazamiento lateral de hasta 4 mm no perjudica el buen funcionamiento.

El ángulo de rotación del gancho está normalmente limitado a 90°. Según el montaje del pasador de contacto que se suministra sin montar, la acción de pestillo se efectúa girando a la izquierda o a la derecha. Sin el pasador de contacto, el gancho puede girar 360°.
