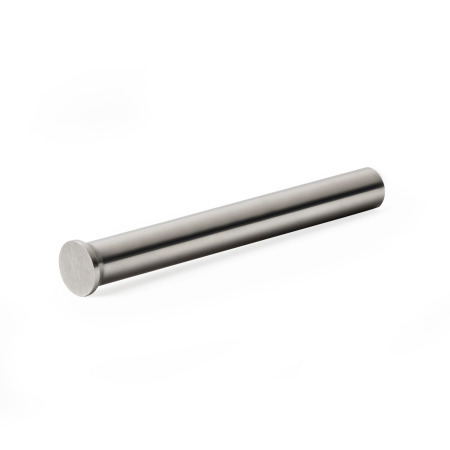

DIN 9861 Punzones de corte Acero HSS

Descripción del producto

Los punzones de corte DIN 9861 se utilizan, por ejemplo, en combinación con los casquillos de corte DIN 9845 en las herramientas de punzonado. Sin embargo, dependiendo de la aplicación, también se pueden usar como pasadores de posicionamiento, guía, expulsión o estampación, y se pueden mecanizar en correspondencia.

Los punzones de corte DIN 9861 se caracterizan por unas tolerancias ajustadas de forma y posición, una superficie finamente mecanizada y una alta resistencia al desgaste.

Especificación

AceroHSS

Eje endurecido (HRC 62+2)
Cabeza endurecida (HRC 50 +5)

RoHS

Accesorio

Casquillos de corte DIN 9845 (Tipo A, tipo B)
Casquillos guía DIN 9845 (Tipo C)

Bajo pedido

Otras dimensiones

DIN 9861 Punzones de corte, acero HSS boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

D	Con cabeza cónica

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁ h6	Longitud l +0.02	d₂ ±0.008	h +0.008

9861-2-71-D-HSS	0.08 h6	2.80 +0.02	0.118 ±0.008	0.054 +0.008
9861-2-80-D-HSS	0.08 h6	3.15 +0.02	0.118 ±0.008	0.054 +0.008
9861-3-71-D-HSS	0.12 h6	2.80 +0.02	0.177 ±0.008	0.071 +0.008
9861-3-80-D-HSS	0.12 h6	3.15 +0.02	0.177 ±0.008	0.071 +0.008
9861-4-71-D-HSS	0.16 h6	2.80 +0.02	0.217 ±0.008	0.071 +0.008
9861-4-80-D-HSS	0.16 h6	3.15 +0.02	0.217 ±0.008	0.071 +0.008
9861-5-71-D-HSS	0.20 h6	2.80 +0.02	0.256 ±0.008	0.071 +0.008
9861-5-80-D-HSS	0.20 h6	3.15 +0.02	0.256 ±0.008	0.071 +0.008
9861-6-71-D-HSS	0.24 h6	2.80 +0.02	0.315 ±0.008	0.127 +0.008
9861-6-80-D-HSS	0.24 h6	3.15 +0.02	0.315 ±0.008	0.127 +0.008
9861-8-71-D-HSS	0.31 h6	2.80 +0.02	0.394 ±0.008	0.107 +0.008
9861-8-80-D-HSS	0.31 h6	3.15 +0.02	0.394 ±0.008	0.107 +0.008
9861-10-71-D-HSS	0.39 h6	2.80 +0.02	0.472 ±0.008	0.107 +0.008
9861-10-80-D-HSS	0.39 h6	3.15 +0.02	0.472 ±0.008	0.107 +0.008
9861-12-71-D-HSS	0.47 h6	2.80 +0.02	0.551 ±0.008	0.107 +0.008
9861-12-80-D-HSS	0.47 h6	3.15 +0.02	0.551 ±0.008	0.107 +0.008
9861-16-71-D-HSS	0.63 h6	2.80 +0.02	0.709 ±0.008	0.127 +0.008
9861-16-80-D-HSS	0.63 h6	3.15 +0.02	0.709 ±0.008	0.127 +0.008

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ h6	Longitud l +0.02		d₂ ±0.008	h +0.008

0.08	2.80	3.15	0.118	0.054
0.12	2.80	3.15	0.177	0.071
0.16	2.80	3.15	0.217	0.071
0.20	2.80	3.15	0.256	0.071
0.24	2.80	3.15	0.315	0.127
0.31	2.80	3.15	0.394	0.107
0.39	2.80	3.15	0.472	0.107
0.47	2.80	3.15	0.551	0.107
0.63	2.80	3.15	0.709	0.127

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$327.60

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$327.60
50	99	Mex$300.30
100	249	Mex$273.00
≥ 250		Mex$245.70

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.004 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021
