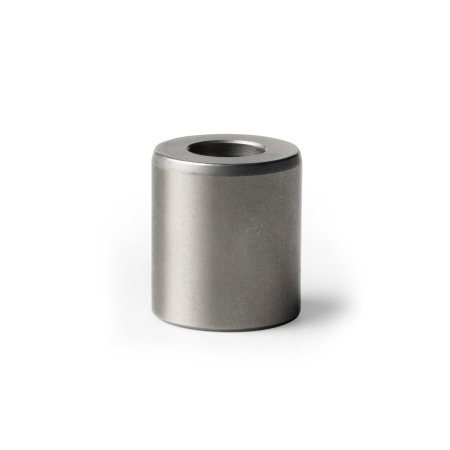

DIN 9845 Casquillos de corte Acero HSS

Tipo: A - Sin brida

Descripción del producto

Los casquillos de corte DIN 9845 se utilizan, por ejemplo, en combinación con los punzones de corte DIN 9861 en las herramientas de punzonado.

Al seleccionar el casquillo de corte, es necesario tener en cuenta la holgura de corte necesaria, que depende del material que se va a punzonar y de su espesor. El diámetro d₄ es más grande que el orificio de corte d₁ para permitir la expulsión fiable de la pieza punzonada.

En caso necesario, los casquillos de corte se pueden mecanizar para dotarles de una geometría específica para la aplicación.

Especificación

AceroHSS

Endurecido y templado (HRC 62 +2)
Tolerancias y bordes de corte rectificados

RoHS

Accesorio

Punzones de corte DIN 9861
Casquillos guía DIN 9845 (Tipo C)

Bajo pedido

Otros orificios d₁
Otras longitudes l₁

DIN 9845 Casquillos de corte de acero HSS boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

A	Sin brida
B	Con brida

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza A - Sin brida	Número de pieza B - Con brida	d₁ H8	l₁	d₂ Tipo A n6	Tipo B k6	d₃	d₄	l₂	l₃


9845-2-20-A-HSS		0.08 H8	0.79	0.24 n6	0.24 k6	-	d₁+0.3	0.67	-
	9845-2-20-B-HSS	0.08 H8	0.79	0.24 n6	0.24 k6	0.31	d₁+0.3	0.67	0.63
9845-2.1-20-A-HSS		0.08 H8	0.79	0.28 n6	0.28 k6	-	d₁+0.5	0.67	-
	9845-2.1-20-B-HSS	0.08 H8	0.79	0.28 n6	0.28 k6	0.35	d₁+0.5	0.67	0.63
9845-3-20-A-HSS		0.12 H8	0.79	0.28 n6	0.28 k6	-	d₁+0.5	0.67	-
	9845-3-20-B-HSS	0.12 H8	0.79	0.28 n6	0.28 k6	0.35	d₁+0.5	0.67	0.63
9845-3.1-20-A-HSS		0.12 H8	0.79	0.31 n6	0.31 k6	-	d₁+0.5	0.67	-
	9845-3.1-20-B-HSS	0.12 H8	0.79	0.31 n6	0.31 k6	0.39	d₁+0.5	0.67	0.63
9845-4-20-A-HSS		0.16 H8	0.79	0.31 n6	0.31 k6	-	d₁+0.5	0.67	-
	9845-4-20-B-HSS	0.16 H8	0.79	0.31 n6	0.31 k6	0.39	d₁+0.5	0.67	0.63
9845-4.1-20-A-HSS		0.16 H8	0.79	0.39 n6	0.39 k6	-	d₁+0.5	0.63	-
	9845-4.1-20-B-HSS	0.16 H8	0.79	0.39 n6	0.39 k6	0.47	d₁+0.5	0.63	0.63
9845-5-20-A-HSS		0.20 H8	0.79	0.39 n6	0.39 k6	-	d₁+0.7	0.63	-
	9845-5-20-B-HSS	0.20 H8	0.79	0.39 n6	0.39 k6	0.47	d₁+0.7	0.63	0.63
9845-5.1-20-A-HSS		0.20 H8	0.79	0.47 n6	0.47 k6	-	d₁+0.7	0.63	-
	9845-5.1-20-B-HSS	0.20 H8	0.79	0.47 n6	0.47 k6	0.55	d₁+0.7	0.63	0.63
9845-6-20-A-HSS		0.24 H8	0.79	0.47 n6	0.47 k6	-	d₁+0.7	0.63	-
	9845-6-20-B-HSS	0.24 H8	0.79	0.47 n6	0.47 k6	0.55	d₁+0.7	0.63	0.63
9845-6.1-20-A-HSS		0.24 H8	0.79	0.59 n6	0.59 k6	-	d₁+0.7	0.63	-
	9845-6.1-20-B-HSS	0.24 H8	0.79	0.59 n6	0.59 k6	0.67	d₁+0.7	0.63	0.63
9845-8-20-A-HSS		0.31 H8	0.79	0.59 n6	0.59 k6	-	d₁+0.7	0.63	-
	9845-8-20-B-HSS	0.31 H8	0.79	0.59 n6	0.59 k6	0.67	d₁+0.7	0.63	0.63
9845-8.1-20-A-HSS		0.32 H8	0.79	0.71 n6	0.71 k6	-	d₁+1	0.63	-
	9845-8.1-20-B-HSS	0.32 H8	0.79	0.71 n6	0.71 k6	0.79	d₁+1	0.63	0.63
9845-10-20-A-HSS		0.39 H8	0.79	0.71 n6	0.71 k6	-	d₁+1	0.63	-
	9845-10-20-B-HSS	0.39 H8	0.79	0.71 n6	0.71 k6	0.79	d₁+1	0.63	0.63
9845-10.1-20-A-HSS		0.40 H8	0.79	0.87 n6	0.87 k6	-	d₁+1	0.59	-
	9845-10.1-20-B-HSS	0.40 H8	0.79	0.87 n6	0.87 k6	0.94	d₁+1	0.59	0.63
9845-12-20-A-HSS		0.47 H8	0.79	0.87 n6	0.87 k6	-	d₁+1	0.59	-
	9845-12-20-B-HSS	0.47 H8	0.79	0.87 n6	0.87 k6	0.94	d₁+1	0.59	0.63
9845-12.1-20-A-HSS		0.48 H8	0.79	1.02 n6	1.02 k6	-	d₁+1	0.59	-
	9845-12.1-20-B-HSS	0.48 H8	0.79	1.02 n6	1.02 k6	1.10	d₁+1	0.59	0.63

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ H8	l₁	d₂ Tipo A n6	Tipo B k6	d₃	d₄	l₂	l₃

0.08	0.79	0.24	0.24	0.31	d₁+0.3	0.67	0.63
0.08	0.79	0.28	0.28	0.35	d₁+0.5	0.67	0.63
0.12	0.79	0.28	0.28	0.35	d₁+0.5	0.67	0.63
0.12	0.79	0.31	0.31	0.39	d₁+0.5	0.67	0.63
0.16	0.79	0.31	0.31	0.39	d₁+0.5	0.67	0.63
0.16	0.79	0.39	0.39	0.47	d₁+0.5	0.63	0.63
0.20	0.79	0.39	0.39	0.47	d₁+0.7	0.63	0.63
0.20	0.79	0.47	0.47	0.55	d₁+0.7	0.63	0.63
0.24	0.79	0.47	0.47	0.55	d₁+0.7	0.63	0.63
0.24	0.79	0.59	0.59	0.67	d₁+0.7	0.63	0.63
0.31	0.79	0.59	0.59	0.67	d₁+0.7	0.63	0.63
0.32	0.79	0.71	0.71	0.79	d₁+1	0.63	0.63
0.39	0.79	0.71	0.71	0.79	d₁+1	0.63	0.63
0.40	0.79	0.87	0.87	0.94	d₁+1	0.59	0.63
0.47	0.79	0.87	0.87	0.94	d₁+1	0.59	0.63
0.48	0.79	1.02	1.02	1.10	d₁+1	0.59	0.63

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$570.60

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$570.60
50	99	Mex$523.05
100	249	Mex$475.50
≥ 250		Mex$427.95

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.008 lbs
