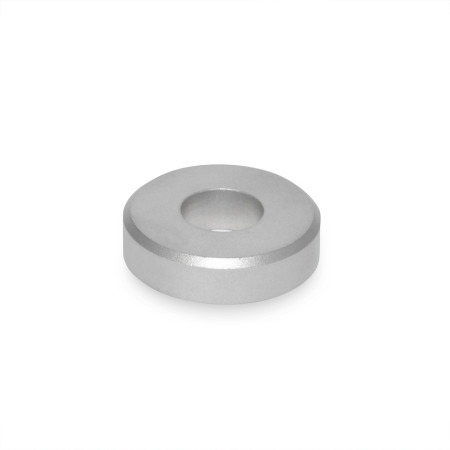

Arandelas GN 6341

Tipo: A - Con orificio cilíndrico

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Características del acero inoxidable

Descripción del producto

Las arandelas GN 6341 se utilizan principalmente en máquinas mecánicas y construcción de plantillas, cuando las arandelas DIN 125, DIN 9021 y DIN 6340 no cumplen con los requisitos necesarios.

En particular, el tipo B para tornillos avellanados es ideal para realizar conexiones sólidas con una altura de construcción baja.

Especificación

Acero inoxidable AISI 303NI
Torneado, acabado granallado mateMT

Acero inoxidable AISI 316LA4
Torneado, acabado lisoMT

RoHS

Número de pieza NI - Acero inoxidable	Número de pieza A4 - Acero inoxidable	d₁ +0.020/+0.008	d₂	d₃	s

6341-NI-3-8-A-MT		0.118 +0.020/+0.008	0.31	-	0.08
	6341-A4-3-8-A-MT	0.118 +0.020/+0.008	0.31	-	0.08
6341-NI-3-10-A-MT		0.118 +0.020/+0.008	0.39	-	0.08
	6341-A4-3-10-A-MT	0.118 +0.020/+0.008	0.39	-	0.08
6341-NI-4-10-A-MT		0.157 +0.020/+0.008	0.39	-	0.10
	6341-A4-4-10-A-MT	0.157 +0.020/+0.008	0.39	-	0.10
6341-NI-4-13-A-MT		0.157 +0.020/+0.008	0.51	-	0.10
	6341-A4-4-13-A-MT	0.157 +0.020/+0.008	0.51	-	0.10
6341-NI-5-13-A-MT		0.197 +0.020/+0.008	0.51	-	0.12
	6341-A4-5-13-A-MT	0.197 +0.020/+0.008	0.51	-	0.12
6341-NI-5-16-A-MT		0.197 +0.020/+0.008	0.63	-	0.12
	6341-A4-5-16-A-MT	0.197 +0.020/+0.008	0.63	-	0.12
6341-NI-6-15-A-MT		0.236 +0.020/+0.008	0.59	-	0.16
	6341-A4-6-15-A-MT	0.236 +0.020/+0.008	0.59	-	0.16
6341-NI-6-20-A-MT		0.236 +0.020/+0.008	0.79	-	0.16
	6341-A4-6-20-A-MT	0.236 +0.020/+0.008	0.79	-	0.16
6341-NI-8-20-A-MT		0.315 +0.020/+0.008	0.79	-	0.20
	6341-A4-8-20-A-MT	0.315 +0.020/+0.008	0.79	-	0.20
6341-NI-8-26-A-MT		0.315 +0.020/+0.008	1.02	-	0.20
	6341-A4-8-26-A-MT	0.315 +0.020/+0.008	1.02	-	0.20
6341-NI-10-25-A-MT		0.394 +0.020/+0.008	0.98	-	0.26
	6341-A4-10-25-A-MT	0.394 +0.020/+0.008	0.98	-	0.26
6341-NI-10-32-A-MT		0.394 +0.020/+0.008	1.26	-	0.26
	6341-A4-10-32-A-MT	0.394 +0.020/+0.008	1.26	-	0.26
6341-NI-12-30-A-MT		0.472 +0.020/+0.008	1.18	-	0.30
	6341-A4-12-30-A-MT	0.472 +0.020/+0.008	1.18	-	0.30
6341-NI-12-40-A-MT		0.472 +0.020/+0.008	1.57	-	0.30
	6341-A4-12-40-A-MT	0.472 +0.020/+0.008	1.57	-	0.30
6341-NI-16-40-A-MT		0.630 +0.020/+0.008	1.57	-	0.35
	6341-A4-16-40-A-MT	0.630 +0.020/+0.008	1.57	-	0.35
6341-NI-16-55-A-MT		0.630 +0.020/+0.008	2.17	-	0.35
	6341-A4-16-55-A-MT	0.630 +0.020/+0.008	2.17	-	0.35

Número de pieza NI - Acero inoxidable	Número de pieza A4 - Acero inoxidable	d₁ +0.020/+0.008	d₂	d₃	s

6341-NI-3-8-B-MT		0.118 +0.020/+0.008	0.31	0.25	0.08
	6341-A4-3-8-B-MT	0.118 +0.020/+0.008	0.31	0.25	0.08
6341-NI-3-10-B-MT		0.118 +0.020/+0.008	0.39	0.25	0.08
	6341-A4-3-10-B-MT	0.118 +0.020/+0.008	0.39	0.25	0.08
6341-NI-4-10-B-MT		0.157 +0.020/+0.008	0.39	0.33	0.10
	6341-A4-4-10-B-MT	0.157 +0.020/+0.008	0.39	0.33	0.10
6341-NI-4-13-B-MT		0.157 +0.020/+0.008	0.51	0.33	0.10
	6341-A4-4-13-B-MT	0.157 +0.020/+0.008	0.51	0.33	0.10
6341-NI-5-13-B-MT		0.197 +0.020/+0.008	0.51	0.41	0.12
	6341-A4-5-13-B-MT	0.197 +0.020/+0.008	0.51	0.41	0.12
6341-NI-5-16-B-MT		0.197 +0.020/+0.008	0.63	0.41	0.12
	6341-A4-5-16-B-MT	0.197 +0.020/+0.008	0.63	0.41	0.12
6341-NI-6-15-B-MT		0.236 +0.020/+0.008	0.59	0.50	0.16
	6341-A4-6-15-B-MT	0.236 +0.020/+0.008	0.59	0.50	0.16
6341-NI-6-20-B-MT		0.236 +0.020/+0.008	0.79	0.50	0.16
	6341-A4-6-20-B-MT	0.236 +0.020/+0.008	0.79	0.50	0.16
6341-NI-8-20-B-MT		0.315 +0.020/+0.008	0.79	0.66	0.20
	6341-A4-8-20-B-MT	0.315 +0.020/+0.008	0.79	0.66	0.20
6341-NI-8-26-B-MT		0.315 +0.020/+0.008	1.02	0.66	0.20
	6341-A4-8-26-B-MT	0.315 +0.020/+0.008	1.02	0.66	0.20
6341-NI-10-25-B-MT		0.394 +0.020/+0.008	0.98	0.83	0.26
	6341-A4-10-25-B-MT	0.394 +0.020/+0.008	0.98	0.83	0.26
6341-NI-10-32-B-MT		0.394 +0.020/+0.008	1.26	0.83	0.26
	6341-A4-10-32-B-MT	0.394 +0.020/+0.008	1.26	0.83	0.26
6341-NI-12-30-B-MT		0.472 +0.020/+0.008	1.18	0.99	0.30
	6341-A4-12-30-B-MT	0.472 +0.020/+0.008	1.18	0.99	0.30
6341-NI-12-40-B-MT		0.472 +0.020/+0.008	1.57	0.99	0.30
	6341-A4-12-40-B-MT	0.472 +0.020/+0.008	1.57	0.99	0.30
6341-NI-16-40-B-MT		0.630 +0.020/+0.008	1.57	1.24	0.35
	6341-A4-16-40-B-MT	0.630 +0.020/+0.008	1.57	1.24	0.35
6341-NI-16-55-B-MT		0.630 +0.020/+0.008	2.17	1.24	0.35
	6341-A4-16-55-B-MT	0.630 +0.020/+0.008	2.17	1.24	0.35

d₁ +0.020/+0.008	d₂	d₃	s

0.118	0.31	0.39	0.25	0.08
0.157	0.39	0.51	0.33	0.10
0.197	0.51	0.63	0.41	0.12
0.236	0.59	0.79	0.50	0.16
0.315	0.79	1.02	0.66	0.20
0.394	0.98	1.26	0.83	0.26
0.472	1.18	1.57	0.99	0.30
0.630	1.57	2.17	1.24	0.35

d₁ +0.020/+0.008

d₂

d₃

0.118

0.31

0.39

0.25

0.08

0.157

0.39

0.51

0.33

0.10

0.197

0.51

0.63

0.41

0.12

0.236

0.59

0.79

0.50

0.16

0.315

0.79

1.02

0.66

0.20

0.394

0.98

1.26

0.83

0.26

0.472

1.18

1.57

0.99

0.30

0.630

1.57

2.17

1.24

0.35

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$51.00

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$51.00
100	249	Mex$46.75
250	499	Mex$42.50
≥ 500		Mex$38.25

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.002 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
