Seguro de piezas en segundos sin herramientas – con soluciones de liberación rápida

JW Winco ha añadido un botón de estrella de lanzamiento rápido a su gama de productos. Esto se basa en la selección actual de varias nueces de liberación rápida. Juntos ofrecen a los diseñadores una gran variedad de opciones para cubiertas de fijación rápida y segura o similares sin necesidad de herramientas. Los perillos de estrella de liberación rápida y las nueces aceleran las tareas de configuración y acortan los tiempos de ocio.

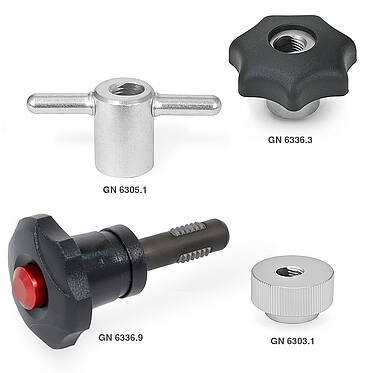

El perillo de estrella de lanzamiento rápido GN 6336.9 se sienta firmemente en el hilo localizador después de como máximo un giro completo. Esto es posible por tres segmentos de hilo retractado que tiran hacia atrás dentro del eje cuando el pulsador se presiona. Esto permite que el eje se inserta en el agujero roscado sin resistencia. Cuando se libera el botón de presión, los segmentos roscados emergen de nuevo y agarren las vueltas más cercanas. La perilla se puede apretar a lo sumo con un giro completo. La perilla puede ser liberada y eliminada tan rápido siguiendo estos pasos en reversa.

La versión con fuerza de abrazamiento aumentada puede ser utilizada para fuerzas axiales más altas en el eje. Tiene un disco con cojinete bajo la cabeza del eje, que elimina la fricción debajo de la perilla. Este diseño también reduce el desgaste en la superficie de contacto.

El nuevo perillo de estrella de liberación rápida está disponible en acero o acero inoxidable, con hilo M 8, M 10 y M 12, así como en ocho longitudes de 24 a 69 mm.

En aplicaciones con tornillos roscados prolongados en lugar de hilo interno, se puede lograr una rápida fijación con perillas estrellas de liberación rápida GN 6336.3, nueces nueces de corta rapidez GN 6303.1 y nueces de cacahuetes nueces de corta rapidez GN 6305.1. Se ven iguales a sus contrapartes convencionales desde fuera. La diferencia radica en un agujero aburrido a través del hilo en un ligero ángulo. Esto permite deslizar las nueces sobre los tornillos roscados proyectando perpendiculares a la superficie de abrazamiento. El hilo interno de la nuez de liberación rápida sólo se activa en el punto de fijación, y se puede apretar sin más de un giro completo. El hilo es dimensionado de modo que las nueces se comportan igual de bien como las versiones convencionales en cuanto a la apriete.
