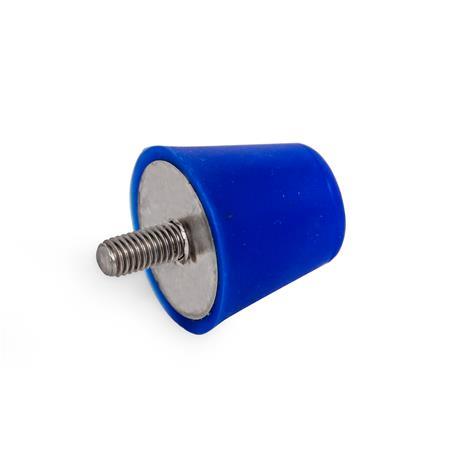

Soportes de absorción de vibración / impacto GN 256

Color: BL - Azul, RAL 5002

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Conformidad con la FDA

Instrucciones técnicas amortiguadores / amortiguadores de caucho Características del plástico Características del acero inoxidable

Descripción del producto

Los montajes de absorción de vibración / choques GN 256 se usan como topes de extremo o elementos de configuración para maquinarias y sistemas, p. ej., para bandas transportadoras.

El caucho de silicón absorbe las vibraciones, tiene un efecto amortiguador, resiste al envejecimiento y tiene un rango de temperatura de trabajo mas amplio. Debido a la pureza del material, es posible utilizarlo en la industria de alimentos y médica.

Especificación

Caucho
Caucho Perbunan® (NBR) (MVQ)

Material conforme a la FDA
Gris, RAL 7040GR
Azul, RAL 5002BL
Vulcanizado hasta la chapa de cubierta
Temperatura de trabajo
-22 °F a +392 °F (-30 °C a +200 °C)
Dureza Shore A±5
Medio55

Placa de cubierta / Espárragos roscados
Acero inoxidable AISI 304

RoHS

Bajo pedido

Otros colores
Versiones con dureza Shore A ±5
Blando40*
Duro70*

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza GR	Número de pieza BL	d₁	d₂	Longitud l	d₃	h	s	Índice de rigidez ≈ Dureza 55	Carga máx. Dureza 55	Carrera máx. ≈ en mm Dureza 55


256-19-10X24-10-55-GR	256-19-10X24-10-55-BL	0.75	10 x 24	0.39	0.47	0.63	0.08	360 lbf/in (63 N/mm)	56.20 lbf (250 N)	0.16
256-19-10X24-19-55-GR	256-19-10X24-19-55-BL	0.75	10 x 24	0.75	0.47	0.63	0.08	360 lbf/in (63 N/mm)	56.20 lbf (250 N)	0.16
256-25-1/4X20-13-55-GR	256-25-1/4X20-13-55-BL	0.98	1/4 x 20	0.51	0.65	0.81	0.08	514 lbf/in (90 N/mm)	103 lbf (460 N)	0.20
256-25-1/4X20-25-55-GR	256-25-1/4X20-25-55-BL	0.98	1/4 x 20	0.98	0.65	0.81	0.08	514 lbf/in (90 N/mm)	103 lbf (460 N)	0.20
256-32-5/16X18-16-55-GR	256-32-5/16X18-16-55-BL	1.26	5/16 x 18	0.63	0.83	1.02	0.08	668 lbf/in (117 N/mm)	171 lbf (760 N)	0.26
256-32-5/16X18-32-55-GR	256-32-5/16X18-32-55-BL	1.26	5/16 x 18	1.26	0.83	1.02	0.08	668 lbf/in (117 N/mm)	171 lbf (760 N)	0.26
256-38-5/16X18-16-55-GR	256-38-5/16X18-16-55-BL	1.50	5/16 x 18	0.63	0.96	1.26	0.08	617 lbf/in (108 N/mm)	193 lbf (860 N)	0.31
256-38-5/16X18-32-55-GR	256-38-5/16X18-32-55-BL	1.50	5/16 x 18	1.26	0.96	1.26	0.08	617 lbf/in (108 N/mm)	193 lbf (860 N)	0.31
256-50-3/8X16-16-55-GR	256-50-3/8X16-16-55-BL	1.97	3/8 x 16	0.63	1.26	1.69	0.08	845 lbf/in (148 N/mm)	355 lbf (1580 N)	0.42
256-50-3/8X16-32-55-GR	256-50-3/8X16-32-55-BL	1.97	3/8 x 16	1.26	1.26	1.69	0.08	845 lbf/in (148 N/mm)	355 lbf (1580 N)	0.42
256-19-M5-6-55-GR	256-19-M5-6-55-BL	0.75	M 5	0.24	0.47	0.63	0.08	360 lbf/in (63 N/mm)	56.20 lbf (250 N)	0.16
256-19-M5-10-55-GR	256-19-M5-10-55-BL	0.75	M 5	0.39	0.47	0.63	0.08	360 lbf/in (63 N/mm)	56.20 lbf (250 N)	0.16
256-19-M5-20-55-GR	256-19-M5-20-55-BL	0.75	M 5	0.79	0.47	0.63	0.08	360 lbf/in (63 N/mm)	56.20 lbf (250 N)	0.16
256-25-M6-8-55-GR	256-25-M6-8-55-BL	0.98	M 6	0.31	0.65	0.81	0.08	514 lbf/in (90 N/mm)	103 lbf (460 N)	0.20
256-25-M6-12-55-GR	256-25-M6-12-55-BL	0.98	M 6	0.47	0.65	0.81	0.08	514 lbf/in (90 N/mm)	103 lbf (460 N)	0.20
256-25-M6-25-55-GR	256-25-M6-25-55-BL	0.98	M 6	0.98	0.65	0.81	0.08	514 lbf/in (90 N/mm)	103 lbf (460 N)	0.20
256-32-M8-10-55-GR	256-32-M8-10-55-BL	1.26	M 8	0.39	0.83	1.02	0.08	668 lbf/in (117 N/mm)	171 lbf (760 N)	0.26
256-32-M8-16-55-GR	256-32-M8-16-55-BL	1.26	M 8	0.63	0.83	1.02	0.08	668 lbf/in (117 N/mm)	171 lbf (760 N)	0.26
256-32-M8-30-55-GR	256-32-M8-30-55-BL	1.26	M 8	1.18	0.83	1.02	0.08	668 lbf/in (117 N/mm)	171 lbf (760 N)	0.26
256-38-M8-10-55-GR	256-38-M8-10-55-BL	1.50	M 8	0.39	0.96	1.26	0.08	617 lbf/in (108 N/mm)	193 lbf (860 N)	0.31
256-38-M8-16-55-GR	256-38-M8-16-55-BL	1.50	M 8	0.63	0.96	1.26	0.08	617 lbf/in (108 N/mm)	193 lbf (860 N)	0.31
256-38-M8-30-55-GR	256-38-M8-30-55-BL	1.50	M 8	1.18	0.96	1.26	0.08	617 lbf/in (108 N/mm)	193 lbf (860 N)	0.31
256-50-M10-12-55-GR	256-50-M10-12-55-BL	1.97	M 10	0.47	1.26	1.69	0.08	845 lbf/in (148 N/mm)	355 lbf (1580 N)	0.42
256-50-M10-20-55-GR	256-50-M10-20-55-BL	1.97	M 10	0.79	1.26	1.69	0.08	845 lbf/in (148 N/mm)	355 lbf (1580 N)	0.42
256-50-M10-40-55-GR	256-50-M10-40-55-BL	1.97	M 10	1.57	1.26	1.69	0.08	845 lbf/in (148 N/mm)	355 lbf (1580 N)	0.42

d₁	d₂	Longitud l	d₃	h	s	Índice de rigidez ≈ Dureza 55	Carga máx. Dureza 55	Carrera máx. ≈ en mm Dureza 55

0.75	10 x 24	0.39	0.75	0.47	0.63	0.08	360 lbf/in (63 N/mm)	56.20 lbf (250 N)	0.16
0.98	1/4 x 20	0.51	0.98	0.65	0.81	0.08	514 lbf/in (90 N/mm)	103 lbf (460 N)	0.20
1.26	5/16 x 18	0.63	1.26	0.83	1.02	0.08	668 lbf/in (117 N/mm)	171 lbf (760 N)	0.26
1.50	5/16 x 18	0.63	1.26	0.96	1.26	0.08	617 lbf/in (108 N/mm)	193 lbf (860 N)	0.31
1.97	3/8 x 16	0.63	1.26	1.26	1.69	0.08	845 lbf/in (148 N/mm)	355 lbf (1580 N)	0.42

d₁	d₂	Longitud l	d₃	h	s	Índice de rigidez ≈ Dureza 55	Carga máx. Dureza 55	Carrera máx. ≈ en mm Dureza 55

0.75	M 5	0.24	0.39	0.79	0.47	0.63	0.08	360 lbf/in (63 N/mm)	56.20 lbf (250 N)	0.16
0.98	M 6	0.31	0.47	0.98	0.65	0.81	0.08	514 lbf/in (90 N/mm)	103 lbf (460 N)	0.20
1.26	M 8	0.39	0.63	1.18	0.83	1.02	0.08	668 lbf/in (117 N/mm)	171 lbf (760 N)	0.26
1.50	M 8	0.39	0.63	1.18	0.96	1.26	0.08	617 lbf/in (108 N/mm)	193 lbf (860 N)	0.31
1.97	M 10	0.47	0.79	1.57	1.26	1.69	0.08	845 lbf/in (148 N/mm)	355 lbf (1580 N)	0.42
