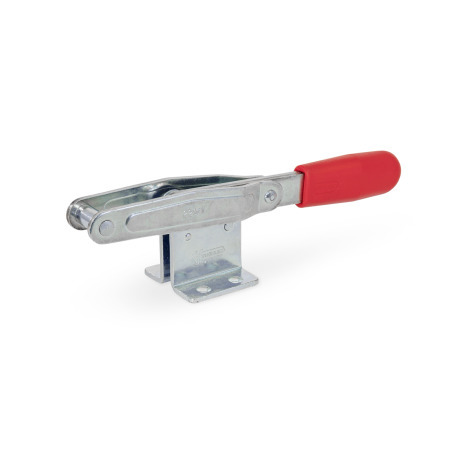

Abrazaderas de palanca tipo pestillo GN 850

Material: ST - Acero
Tipo: T - Con eje de tracción

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Principio de funcionamiento de los cepos de palanca / Descripción general de las abrazaderas de palanca tipo pestillo Características del acero inoxidable

Descripción del producto

Las abrazaderas de palanca tipo pestillo GN 850 son adecuadas para conseguir el cierre rápido y la fijación de tapas, cubiertas y moldes.

Durante la fijación, el movimiento oscilante de la palanca de fijación se transforma en un movimiento axial del eje de tracción o el gancho de tracción y garantiza una retención por unión positiva.

Las bridas de sujeción de tipo palanca en T están equipadas con un eje de tracción firmemente fijado al brazo de sujeción. El tipo TF cuenta con un gancho de tracción que se puede ajustar dentro del rango ajustable w₂. El gancho de tracción se suministra sin montar.

Especificación

Mecanismo de tensado

AceroST
- Piezas de chapa
  Acero de cementación C10, zincado, acabado pasivado azul
- Pasadores de articulación templados
- Remaches de articulación en acero endurecido
Acero inoxidable AISI 304NI
Piezas móviles lubricadas con grasa especial

Gancho de tracción

Acero St 37 para ST
zincado, acabado pasivado azul
Acero inoxidable AISI 301 para NI

Empuñadura
Plástico
rojo, resistente a aceites

RoHS

Bajo pedido

sin gancho de tracción (Tipo TFN)

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza T - Con eje de tracción	Número de pieza TF - Con gancho de tracción	Tamaño	F_R Fuerza de retención en N	a₁	a₂	b₁	b₂	b₃	d₁	d₂	d₃	d₄	d₅	h₁ ≈

850-160-T-ST		160	315 lbf (1400 N)	1.18	-	1.38	1.65	0.55	0.31	0.22	-	-	0.25	1.57
	850-160-TF-ST	160	315 lbf (1400 N)	1.18	0.98	1.38	1.65	0.55	0.31	0.22	0.20	M 6	0.25	1.57
850-220-T-ST		220	540 lbf (2400 N)	1.46	-	1.61	1.77	0.71	0.39	0.26	-	-	0.33	1.93
	850-220-TF-ST	220	540 lbf (2400 N)	1.46	1.14	1.61	1.77	0.71	0.39	0.26	0.28	M 8	0.33	1.93
850-320-T-ST		320	809 lbf (3600 N)	1.38	-	1.89	2.36	0.83	0.39	0.33	-	-	0.41	1.93
	850-320-TF-ST	320	809 lbf (3600 N)	1.38	0.98	1.89	2.36	0.83	0.39	0.33	0.35	M 10	0.41	1.93
850-420-T-ST		420	1079 lbf (4800 N)	1.73	-	2.13	3.31	1.02	0.55	0.41	-	-	0.41	2.38
	850-420-TF-ST	420	1079 lbf (4800 N)	1.73	1.34	2.13	3.31	1.02	0.55	0.41	0.35	M 10	0.41	2.38

Número de pieza T - Con eje de tracción	Número de pieza TF - Con gancho de tracción	Tamaño	F_R Fuerza de retención en N	a₁	a₂	b₁	b₂	b₃	d₁	d₂	d₃	d₄	d₅	h₁ ≈

850-160-T-NI		160	315 lbf (1400 N)	1.18	-	1.38	1.65	0.55	0.31	0.22	-	-	0.25	1.57
	850-160-TF-NI	160	315 lbf (1400 N)	1.18	0.98	1.38	1.65	0.55	0.31	0.22	0.20	M 6	0.25	1.57
850-220-T-NI		220	540 lbf (2400 N)	1.46	-	1.61	1.77	0.71	0.39	0.26	-	-	0.33	1.93
	850-220-TF-NI	220	540 lbf (2400 N)	1.46	1.14	1.61	1.77	0.71	0.39	0.26	0.28	M 8	0.33	1.93
850-320-T-NI		320	809 lbf (3600 N)	1.38	-	1.89	2.36	0.83	0.39	0.33	-	-	0.41	1.93
	850-320-TF-NI	320	809 lbf (3600 N)	1.38	0.98	1.89	2.36	0.83	0.39	0.33	0.35	M 10	0.41	1.93
850-420-T-NI		420	1079 lbf (4800 N)	1.73	-	2.13	3.31	1.02	0.55	0.41	-	-	0.41	2.38
	850-420-TF-NI	420	1079 lbf (4800 N)	1.73	1.34	2.13	3.31	1.02	0.55	0.41	0.35	M 10	0.41	2.38

Tamaño	h₂	l₁ ≈	l₂ ≈	l₃ ≈	m₁	m₂	m₃	r₁ ≈	r₂	s	w₁ Carrera	w₂ ≈ Rango de ajuste

160	0.51	6.93	1.73	-	0.63	1.08	1.12	3.35	-	0.10	3.43	-
160	0.51	6.93	1.73	3.19	0.63	1.08	1.12	3.35	0.13	0.10	3.43	0.79
220	0.63	7.87	2.01	-	0.75	1.24	1.28	3.90	-	0.12	3.82	-
220	0.63	7.87	2.01	3.74	0.75	1.24	1.28	3.90	0.20	0.12	3.82	0.83
320	0.79	8.86	2.01	-	1.26	1.75	1.79	4.13	-	0.12	3.94	-
320	0.79	8.86	2.01	3.82	1.26	1.75	1.79	4.13	0.24	0.12	3.94	0.93
420	0.98	10.83	2.28	-	1.12	2.35	2.41	5.43	-	0.20	6.10	-
420	0.98	10.83	2.28	4.23	1.12	2.35	2.41	5.43	0.24	0.20	6.10	0.77

Tamaño	h₂	l₁ ≈	l₂ ≈	l₃ ≈	m₁	m₂	m₃	r₁ ≈	r₂	s	w₁ Carrera	w₂ ≈ Rango de ajuste

160	0.51	6.93	1.73	-	0.63	1.08	1.12	3.35	-	0.10	3.43	-
160	0.51	6.93	1.73	3.19	0.63	1.08	1.12	3.35	0.13	0.10	3.43	0.79
220	0.63	7.87	2.01	-	0.75	1.24	1.28	3.90	-	0.12	3.82	-
220	0.63	7.87	2.01	3.74	0.75	1.24	1.28	3.90	0.20	0.12	3.82	0.83
320	0.79	8.86	2.01	-	1.26	1.75	1.79	4.13	-	0.12	3.94	-
320	0.79	8.86	2.01	3.82	1.26	1.75	1.79	4.13	0.24	0.12	3.94	0.93
420	0.98	10.83	2.28	-	1.12	2.35	2.41	5.43	-	0.20	6.10	-
420	0.98	10.83	2.28	4.23	1.12	2.35	2.41	5.43	0.24	0.20	6.10	0.77

Tamaño	F_R Fuerza de retención en N	a₁	a₂	b₁	b₂	b₃	d₁	d₂	d₃	d₄	d₅	h₁ ≈

160	315 lbf (1400 N)	1.18	0.98	1.38	1.65	0.55	0.31	0.22	0.20	M 6	0.25	1.57
220	540 lbf (2400 N)	1.46	1.14	1.61	1.77	0.71	0.39	0.26	0.28	M 8	0.33	1.93
320	809 lbf (3600 N)	1.38	0.98	1.89	2.36	0.83	0.39	0.33	0.35	M 10	0.41	1.93
420	1079 lbf (4800 N)	1.73	1.34	2.13	3.31	1.02	0.55	0.41	0.35	M 10	0.41	2.38

Tamaño	h₂	l₁ ≈	l₂ ≈	l₃ ≈	m₁	m₂	m₃	r₁ ≈	r₂	s	w₁ Carrera	w₂ ≈ Rango de ajuste

160	0.51	6.93	1.73	3.19	0.63	1.08	1.12	3.35	0.13	0.10	3.43	0.79
220	0.63	7.87	2.01	3.74	0.75	1.24	1.28	3.90	0.20	0.12	3.82	0.83
320	0.79	8.86	2.01	3.82	1.26	1.75	1.79	4.13	0.24	0.12	3.94	0.93
420	0.98	10.83	2.28	4.23	1.12	2.35	2.41	5.43	0.24	0.20	6.10	0.77
