EN 603.1 Manijas ajustables Plástico, tipo espárrago roscado, con componentes de acero inoxidable, con botón pulsador, Ergostyle®

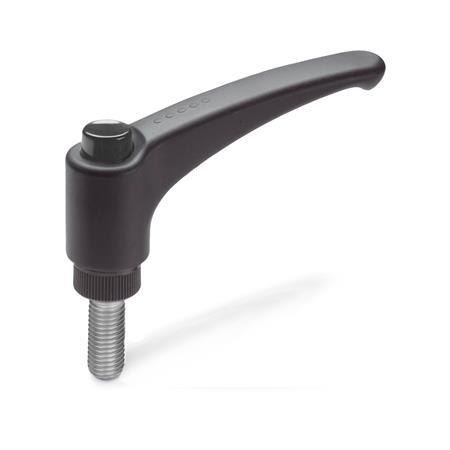

Manijas ajustables EN 603.1: Plástico, tipo espárrago roscado, con componentes de acero inoxidable, con botón pulsador, Ergostyle®

Original design
code: ERX.SST.p

Color: DSG - Gris-negro, RAL 7021, acabado brillante

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Familia de productos Ergostyle

Las piezas normalizadas Ergostyle combinan el funcionamiento práctico y ergonómico con el aspecto atractivo. Los numerosos premios de diseño son prueba de esta afirmación de alta calidad. El sello de los productos Ergostyle consiste en cinco puntos pequeños.

diseño funcional, ergonómico
máxima calidad de diseño (numerosos premios de diseño)

Mostrar todos los productos de Ergostyle

Valores de resistencia de los tornillos Características del plástico Características del acero inoxidable

Descripción del producto

La forma ergonómica ligeramente arqueada de las manijas ajustables EN 603.1 ofrece al operador un agarre cómodo y seguro, mientras el pulgar descansa de manera natural sobre el botón pulsador.

Estas manijas han probado ser ideales cuando es necesario fijar piezas en un espacio confinado o en una posición particular de la manija. El inserto se conecta a la manija por medio de bordes dentados, los cuales pueden desacoplarse fácilmente.

Al jalar la manija hacia arriba se desacoplan los bordes dentados, lo que permite girarla a la posición de fijación ideal. Al soltar la palanca, los bordes dentados acoplantes de la palanca y el inserto se vuelven a acoplar de forma automática mediante un muelle y un botón pulsador que mantiene unido al montaje.

Resistente a solventes, aceites, grasas y demás agentes químicos.

Especificación

Cuerpo de la manija
Plástico, Poliamida (PA)

Reforzado con fibra de vidrio
Temperatura de trabajo
-22 °F a +266 °F (-30 °C a +130 °C)
Gris-negro, acabado mate, similar a RAL 7021

Espárrago roscado
Plástico, Poliamida (PA)

Reforzado con fibra de vidrio
Negro
Espárrago roscado
Acero inoxidable AISI 303

Botón pulsador
Plástico, Poliamida (PA)

Gris-negro, RAL 7021, acabado brillanteDSG
Naranja, RAL 2004, acabado brillanteDOR
Gris, RAL 7035, acabado brillanteDGR
Amarillo, RAL 1021, acabado brillanteDGB
Azul, RAL 5024, acabado brillanteDBL
Rojo, RAL 3000, acabado brillanteDRT
Verde, RAL 6017, acabado brillanteDGN

RoHS

EN 603.1 Manijas ajustables de plástico, tipo espárrago roscado, con componentes de acero inoxidable, con botón pulsador, Ergostyle® boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Número de pieza DSG	Número de pieza DOR	Número de pieza DGR	Número de pieza DGB	Número de pieza DBL	Número de pieza DRT	Número de pieza DGN	l₁	d₁	l₂	d₂	d₃	h₁	h₂	h₃	h₄ Carrera


603.1-1.73-10X24-0.75-DSG	603.1-1.73-10X24-0.75-DOR	603.1-1.73-10X24-0.75-DGR	603.1-1.73-10X24-0.75-DGB	603.1-1.73-10X24-0.75-DBL	603.1-1.73-10X24-0.75-DRT	603.1-1.73-10X24-0.75-DGN	1.73	10 x 24	0.75	0.47	0.61	1.16	0.24	1.28	0.14
603.1-1.73-10X32-0.50-DSG	603.1-1.73-10X32-0.50-DOR	603.1-1.73-10X32-0.50-DGR	603.1-1.73-10X32-0.50-DGB	603.1-1.73-10X32-0.50-DBL	603.1-1.73-10X32-0.50-DRT	603.1-1.73-10X32-0.50-DGN	1.73	10 x 32	0.50	0.47	0.61	1.16	0.24	1.28	0.14
603.1-1.73-10X32-0.75-DSG	603.1-1.73-10X32-0.75-DOR	603.1-1.73-10X32-0.75-DGR	603.1-1.73-10X32-0.75-DGB	603.1-1.73-10X32-0.75-DBL	603.1-1.73-10X32-0.75-DRT	603.1-1.73-10X32-0.75-DGN	1.73	10 x 32	0.75	0.47	0.61	1.16	0.24	1.28	0.14
603.1-1.73-1/4X20-0.75-DSG	603.1-1.73-1/4X20-0.75-DOR	603.1-1.73-1/4X20-0.75-DGR	603.1-1.73-1/4X20-0.75-DGB	603.1-1.73-1/4X20-0.75-DBL	603.1-1.73-1/4X20-0.75-DRT	603.1-1.73-1/4X20-0.75-DGN	1.73	1/4 x 20	0.75	0.47	0.61	1.16	0.24	1.28	0.14
603.1-1.73-1/4X20-1.00-DSG	603.1-1.73-1/4X20-1.00-DOR	603.1-1.73-1/4X20-1.00-DGR	603.1-1.73-1/4X20-1.00-DGB	603.1-1.73-1/4X20-1.00-DBL	603.1-1.73-1/4X20-1.00-DRT	603.1-1.73-1/4X20-1.00-DGN	1.73	1/4 x 20	1.00	0.47	0.61	1.16	0.24	1.28	0.14
603.1-2.48-5/16X18-0.75-DSG	603.1-2.48-5/16X18-0.75-DOR	603.1-2.48-5/16X18-0.75-DGR	603.1-2.48-5/16X18-0.75-DGB	603.1-2.48-5/16X18-0.75-DBL	603.1-2.48-5/16X18-0.75-DRT	603.1-2.48-5/16X18-0.75-DGN	2.48	5/16 x 18	0.75	0.59	0.75	1.48	0.31	1.69	0.16
603.1-2.48-5/16X18-1.00-DSG	603.1-2.48-5/16X18-1.00-DOR	603.1-2.48-5/16X18-1.00-DGR	603.1-2.48-5/16X18-1.00-DGB	603.1-2.48-5/16X18-1.00-DBL	603.1-2.48-5/16X18-1.00-DRT	603.1-2.48-5/16X18-1.00-DGN	2.48	5/16 x 18	1.00	0.59	0.75	1.48	0.31	1.69	0.16
603.1-2.48-5/16X18-1.25-DSG	603.1-2.48-5/16X18-1.25-DOR	603.1-2.48-5/16X18-1.25-DGR	603.1-2.48-5/16X18-1.25-DGB	603.1-2.48-5/16X18-1.25-DBL	603.1-2.48-5/16X18-1.25-DRT	603.1-2.48-5/16X18-1.25-DGN	2.48	5/16 x 18	1.25	0.59	0.75	1.48	0.31	1.69	0.16
603.1-3.07-3/8X16-1.00-DSG	603.1-3.07-3/8X16-1.00-DOR	603.1-3.07-3/8X16-1.00-DGR	603.1-3.07-3/8X16-1.00-DGB	603.1-3.07-3/8X16-1.00-DBL	603.1-3.07-3/8X16-1.00-DRT	603.1-3.07-3/8X16-1.00-DGN	3.07	3/8 x 16	1.00	0.75	0.91	1.85	0.47	2.13	0.16
603.1-3.07-3/8X16-1.25-DSG	603.1-3.07-3/8X16-1.25-DOR	603.1-3.07-3/8X16-1.25-DGR	603.1-3.07-3/8X16-1.25-DGB	603.1-3.07-3/8X16-1.25-DBL	603.1-3.07-3/8X16-1.25-DRT	603.1-3.07-3/8X16-1.25-DGN	3.07	3/8 x 16	1.25	0.75	0.91	1.85	0.47	2.13	0.16
603.1-3.07-3/8X16-1.50-DSG	603.1-3.07-3/8X16-1.50-DOR	603.1-3.07-3/8X16-1.50-DGR	603.1-3.07-3/8X16-1.50-DGB	603.1-3.07-3/8X16-1.50-DBL	603.1-3.07-3/8X16-1.50-DRT	603.1-3.07-3/8X16-1.50-DGN	3.07	3/8 x 16	1.50	0.75	0.91	1.85	0.47	2.13	0.16
603.1-30-M5-10-DSG	603.1-30-M5-10-DOR	603.1-30-M5-10-DGR	603.1-30-M5-10-DGB	603.1-30-M5-10-DBL	603.1-30-M5-10-DRT	603.1-30-M5-10-DGN	1.18	M 5	0.39	0.47	0.61	1.16	0.24	1.18	0.14
603.1-30-M5-16-DSG	603.1-30-M5-16-DOR	603.1-30-M5-16-DGR	603.1-30-M5-16-DGB	603.1-30-M5-16-DBL	603.1-30-M5-16-DRT	603.1-30-M5-16-DGN	1.18	M 5	0.63	0.47	0.61	1.16	0.24	1.18	0.14
603.1-30-M6-10-DSG	603.1-30-M6-10-DOR	603.1-30-M6-10-DGR	603.1-30-M6-10-DGB	603.1-30-M6-10-DBL	603.1-30-M6-10-DRT	603.1-30-M6-10-DGN	1.18	M 6	0.39	0.47	0.61	1.16	0.24	1.18	0.14
603.1-30-M6-16-DSG	603.1-30-M6-16-DOR	603.1-30-M6-16-DGR	603.1-30-M6-16-DGB	603.1-30-M6-16-DBL	603.1-30-M6-16-DRT	603.1-30-M6-16-DGN	1.18	M 6	0.63	0.47	0.61	1.16	0.24	1.18	0.14
603.1-30-M6-20-DSG	603.1-30-M6-20-DOR	603.1-30-M6-20-DGR	603.1-30-M6-20-DGB	603.1-30-M6-20-DBL	603.1-30-M6-20-DRT	603.1-30-M6-20-DGN	1.18	M 6	0.79	0.47	0.61	1.16	0.24	1.18	0.14
603.1-30-M6-25-DSG	603.1-30-M6-25-DOR	603.1-30-M6-25-DGR	603.1-30-M6-25-DGB	603.1-30-M6-25-DBL	603.1-30-M6-25-DRT	603.1-30-M6-25-DGN	1.18	M 6	0.98	0.47	0.61	1.16	0.24	1.18	0.14
603.1-30-M6-30-DSG	603.1-30-M6-30-DOR	603.1-30-M6-30-DGR	603.1-30-M6-30-DGB	603.1-30-M6-30-DBL	603.1-30-M6-30-DRT	603.1-30-M6-30-DGN	1.18	M 6	1.18	0.47	0.61	1.16	0.24	1.18	0.14
603.1-44-M5-10-DSG	603.1-44-M5-10-DOR	603.1-44-M5-10-DGR	603.1-44-M5-10-DGB	603.1-44-M5-10-DBL	603.1-44-M5-10-DRT	603.1-44-M5-10-DGN	1.73	M 5	0.39	0.47	0.61	1.16	0.24	1.28	0.14
603.1-44-M5-16-DSG	603.1-44-M5-16-DOR	603.1-44-M5-16-DGR	603.1-44-M5-16-DGB	603.1-44-M5-16-DBL	603.1-44-M5-16-DRT	603.1-44-M5-16-DGN	1.73	M 5	0.63	0.47	0.61	1.16	0.24	1.28	0.14
603.1-44-M6-10-DSG	603.1-44-M6-10-DOR	603.1-44-M6-10-DGR	603.1-44-M6-10-DGB	603.1-44-M6-10-DBL	603.1-44-M6-10-DRT	603.1-44-M6-10-DGN	1.73	M 6	0.39	0.47	0.61	1.16	0.24	1.28	0.14
603.1-44-M6-16-DSG	603.1-44-M6-16-DOR	603.1-44-M6-16-DGR	603.1-44-M6-16-DGB	603.1-44-M6-16-DBL	603.1-44-M6-16-DRT	603.1-44-M6-16-DGN	1.73	M 6	0.63	0.47	0.61	1.16	0.24	1.28	0.14
603.1-44-M6-20-DSG	603.1-44-M6-20-DOR	603.1-44-M6-20-DGR	603.1-44-M6-20-DGB	603.1-44-M6-20-DBL	603.1-44-M6-20-DRT	603.1-44-M6-20-DGN	1.73	M 6	0.79	0.47	0.61	1.16	0.24	1.28	0.14
603.1-44-M6-25-DSG	603.1-44-M6-25-DOR	603.1-44-M6-25-DGR	603.1-44-M6-25-DGB	603.1-44-M6-25-DBL	603.1-44-M6-25-DRT	603.1-44-M6-25-DGN	1.73	M 6	0.98	0.47	0.61	1.16	0.24	1.28	0.14
603.1-44-M6-30-DSG	603.1-44-M6-30-DOR	603.1-44-M6-30-DGR	603.1-44-M6-30-DGB	603.1-44-M6-30-DBL	603.1-44-M6-30-DRT	603.1-44-M6-30-DGN	1.73	M 6	1.18	0.47	0.61	1.16	0.24	1.28	0.14
603.1-63-M6-10-DSG	603.1-63-M6-10-DOR	603.1-63-M6-10-DGR	603.1-63-M6-10-DGB	603.1-63-M6-10-DBL	603.1-63-M6-10-DRT	603.1-63-M6-10-DGN	2.48	M 6	0.39	0.59	0.75	1.48	0.31	1.69	0.16
603.1-63-M6-20-DSG	603.1-63-M6-20-DOR	603.1-63-M6-20-DGR	603.1-63-M6-20-DGB	603.1-63-M6-20-DBL	603.1-63-M6-20-DRT	603.1-63-M6-20-DGN	2.48	M 6	0.79	0.59	0.75	1.48	0.31	1.69	0.16
603.1-63-M6-30-DSG	603.1-63-M6-30-DOR	603.1-63-M6-30-DGR	603.1-63-M6-30-DGB	603.1-63-M6-30-DBL	603.1-63-M6-30-DRT	603.1-63-M6-30-DGN	2.48	M 6	1.18	0.59	0.75	1.48	0.31	1.69	0.16
603.1-63-M6-40-DSG	603.1-63-M6-40-DOR	603.1-63-M6-40-DGR	603.1-63-M6-40-DGB	603.1-63-M6-40-DBL	603.1-63-M6-40-DRT	603.1-63-M6-40-DGN	2.48	M 6	1.57	0.59	0.75	1.48	0.31	1.69	0.16
603.1-63-M8-16-DSG	603.1-63-M8-16-DOR	603.1-63-M8-16-DGR	603.1-63-M8-16-DGB	603.1-63-M8-16-DBL	603.1-63-M8-16-DRT	603.1-63-M8-16-DGN	2.48	M 8	0.63	0.59	0.75	1.48	0.31	1.69	0.16
603.1-63-M8-20-DSG	603.1-63-M8-20-DOR	603.1-63-M8-20-DGR	603.1-63-M8-20-DGB	603.1-63-M8-20-DBL	603.1-63-M8-20-DRT	603.1-63-M8-20-DGN	2.48	M 8	0.79	0.59	0.75	1.48	0.31	1.69	0.16
603.1-63-M8-25-DSG	603.1-63-M8-25-DOR	603.1-63-M8-25-DGR	603.1-63-M8-25-DGB	603.1-63-M8-25-DBL	603.1-63-M8-25-DRT	603.1-63-M8-25-DGN	2.48	M 8	0.98	0.59	0.75	1.48	0.31	1.69	0.16
603.1-63-M8-30-DSG	603.1-63-M8-30-DOR	603.1-63-M8-30-DGR	603.1-63-M8-30-DGB	603.1-63-M8-30-DBL	603.1-63-M8-30-DRT	603.1-63-M8-30-DGN	2.48	M 8	1.18	0.59	0.75	1.48	0.31	1.69	0.16
603.1-63-M8-35-DSG	603.1-63-M8-35-DOR	603.1-63-M8-35-DGR	603.1-63-M8-35-DGB	603.1-63-M8-35-DBL	603.1-63-M8-35-DRT	603.1-63-M8-35-DGN	2.48	M 8	1.38	0.59	0.75	1.48	0.31	1.69	0.16
603.1-63-M8-40-DSG	603.1-63-M8-40-DOR	603.1-63-M8-40-DGR	603.1-63-M8-40-DGB	603.1-63-M8-40-DBL	603.1-63-M8-40-DRT	603.1-63-M8-40-DGN	2.48	M 8	1.57	0.59	0.75	1.48	0.31	1.69	0.16
603.1-63-M8-45-DSG	603.1-63-M8-45-DOR	603.1-63-M8-45-DGR	603.1-63-M8-45-DGB	603.1-63-M8-45-DBL	603.1-63-M8-45-DRT	603.1-63-M8-45-DGN	2.48	M 8	1.77	0.59	0.75	1.48	0.31	1.69	0.16
603.1-63-M8-50-DSG	603.1-63-M8-50-DOR	603.1-63-M8-50-DGR	603.1-63-M8-50-DGB	603.1-63-M8-50-DBL	603.1-63-M8-50-DRT	603.1-63-M8-50-DGN	2.48	M 8	1.97	0.59	0.75	1.48	0.31	1.69	0.16
603.1-63-M8-60-DSG	603.1-63-M8-60-DOR	603.1-63-M8-60-DGR	603.1-63-M8-60-DGB	603.1-63-M8-60-DBL	603.1-63-M8-60-DRT	603.1-63-M8-60-DGN	2.48	M 8	2.36	0.59	0.75	1.48	0.31	1.69	0.16
603.1-63-M8-70-DSG	603.1-63-M8-70-DOR	603.1-63-M8-70-DGR	603.1-63-M8-70-DGB	603.1-63-M8-70-DBL	603.1-63-M8-70-DRT	603.1-63-M8-70-DGN	2.48	M 8	2.76	0.59	0.75	1.48	0.31	1.69	0.16
603.1-78-M10-20-DSG	603.1-78-M10-20-DOR	603.1-78-M10-20-DGR	603.1-78-M10-20-DGB	603.1-78-M10-20-DBL	603.1-78-M10-20-DRT	603.1-78-M10-20-DGN	3.07	M 10	0.79	0.75	0.91	1.85	0.47	2.13	0.16
603.1-78-M10-30-DSG	603.1-78-M10-30-DOR	603.1-78-M10-30-DGR	603.1-78-M10-30-DGB	603.1-78-M10-30-DBL	603.1-78-M10-30-DRT	603.1-78-M10-30-DGN	3.07	M 10	1.18	0.75	0.91	1.85	0.47	2.13	0.16
603.1-78-M10-35-DSG	603.1-78-M10-35-DOR	603.1-78-M10-35-DGR	603.1-78-M10-35-DGB	603.1-78-M10-35-DBL	603.1-78-M10-35-DRT	603.1-78-M10-35-DGN	3.07	M 10	1.38	0.75	0.91	1.85	0.47	2.13	0.16
603.1-78-M10-40-DSG	603.1-78-M10-40-DOR	603.1-78-M10-40-DGR	603.1-78-M10-40-DGB	603.1-78-M10-40-DBL	603.1-78-M10-40-DRT	603.1-78-M10-40-DGN	3.07	M 10	1.57	0.75	0.91	1.85	0.47	2.13	0.16
603.1-78-M10-50-DSG	603.1-78-M10-50-DOR	603.1-78-M10-50-DGR	603.1-78-M10-50-DGB	603.1-78-M10-50-DBL	603.1-78-M10-50-DRT	603.1-78-M10-50-DGN	3.07	M 10	1.97	0.75	0.91	1.85	0.47	2.13	0.16
603.1-78-M10-60-DSG	603.1-78-M10-60-DOR	603.1-78-M10-60-DGR	603.1-78-M10-60-DGB	603.1-78-M10-60-DBL	603.1-78-M10-60-DRT	603.1-78-M10-60-DGN	3.07	M 10	2.36	0.75	0.91	1.85	0.47	2.13	0.16
603.1-78-M12-30-DSG	603.1-78-M12-30-DOR	603.1-78-M12-30-DGR	603.1-78-M12-30-DGB	603.1-78-M12-30-DBL	603.1-78-M12-30-DRT	603.1-78-M12-30-DGN	3.07	M 12	1.18	0.75	0.91	1.85	0.47	2.13	0.16
603.1-78-M12-35-DSG	603.1-78-M12-35-DOR	603.1-78-M12-35-DGR	603.1-78-M12-35-DGB	603.1-78-M12-35-DBL	603.1-78-M12-35-DRT	603.1-78-M12-35-DGN	3.07	M 12	1.38	0.75	0.91	1.85	0.47	2.13	0.16
603.1-78-M12-40-DSG	603.1-78-M12-40-DOR	603.1-78-M12-40-DGR	603.1-78-M12-40-DGB	603.1-78-M12-40-DBL	603.1-78-M12-40-DRT	603.1-78-M12-40-DGN	3.07	M 12	1.57	0.75	0.91	1.85	0.47	2.13	0.16
603.1-78-M12-50-DSG	603.1-78-M12-50-DOR	603.1-78-M12-50-DGR	603.1-78-M12-50-DGB	603.1-78-M12-50-DBL	603.1-78-M12-50-DRT	603.1-78-M12-50-DGN	3.07	M 12	1.97	0.75	0.91	1.85	0.47	2.13	0.16
603.1-78-M12-70-DSG	603.1-78-M12-70-DOR	603.1-78-M12-70-DGR	603.1-78-M12-70-DGB	603.1-78-M12-70-DBL	603.1-78-M12-70-DRT	603.1-78-M12-70-DGN	3.07	M 12	2.76	0.75	0.91	1.85	0.47	2.13	0.16
603.1-95-M12-30-DSG	603.1-95-M12-30-DOR	603.1-95-M12-30-DGR	603.1-95-M12-30-DGB	603.1-95-M12-30-DBL	603.1-95-M12-30-DRT	603.1-95-M12-30-DGN	3.74	M 12	1.18	0.85	1.04	2.15	0.51	2.54	0.18
603.1-95-M12-40-DSG	603.1-95-M12-40-DOR	603.1-95-M12-40-DGR	603.1-95-M12-40-DGB	603.1-95-M12-40-DBL	603.1-95-M12-40-DRT	603.1-95-M12-40-DGN	3.74	M 12	1.57	0.85	1.04	2.15	0.51	2.54	0.18
603.1-95-M12-50-DSG	603.1-95-M12-50-DOR	603.1-95-M12-50-DGR	603.1-95-M12-50-DGB	603.1-95-M12-50-DBL	603.1-95-M12-50-DRT	603.1-95-M12-50-DGN	3.74	M 12	1.97	0.85	1.04	2.15	0.51	2.54	0.18
603.1-95-M12-70-DSG	603.1-95-M12-70-DOR	603.1-95-M12-70-DGR	603.1-95-M12-70-DGB	603.1-95-M12-70-DBL	603.1-95-M12-70-DRT	603.1-95-M12-70-DGN	3.74	M 12	2.76	0.85	1.04	2.15	0.51	2.54	0.18
603.1-108-M12-30-DSG	603.1-108-M12-30-DOR	603.1-108-M12-30-DGR	603.1-108-M12-30-DGB	603.1-108-M12-30-DBL	603.1-108-M12-30-DRT	603.1-108-M12-30-DGN	4.25	M 12	1.18	0.98	1.18	2.15	0.43	2.58	0.18
603.1-108-M12-40-DSG	603.1-108-M12-40-DOR	603.1-108-M12-40-DGR	603.1-108-M12-40-DGB	603.1-108-M12-40-DBL	603.1-108-M12-40-DRT	603.1-108-M12-40-DGN	4.25	M 12	1.57	0.98	1.18	2.15	0.43	2.58	0.18
603.1-108-M12-50-DSG	603.1-108-M12-50-DOR	603.1-108-M12-50-DGR	603.1-108-M12-50-DGB	603.1-108-M12-50-DBL	603.1-108-M12-50-DRT	603.1-108-M12-50-DGN	4.25	M 12	1.97	0.98	1.18	2.15	0.43	2.58	0.18
603.1-108-M12-70-DSG	603.1-108-M12-70-DOR	603.1-108-M12-70-DGR	603.1-108-M12-70-DGB	603.1-108-M12-70-DBL	603.1-108-M12-70-DRT	603.1-108-M12-70-DGN	4.25	M 12	2.76	0.98	1.18	2.15	0.43	2.58	0.18

Mostrar / ocultar columnas

Medidas en pulgadas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

l₁	d₁	l₂			d₂	d₃	h₁	h₂	h₃	h₄ Carrera

1.73	10 x 24	0.75	-	-	0.47	0.61	1.16	0.24	1.28	0.14
1.73	10 x 32	0.50	0.75	-	0.47	0.61	1.16	0.24	1.28	0.14
1.73	1/4 x 20	0.75	1.00	-	0.47	0.61	1.16	0.24	1.28	0.14
2.48	5/16 x 18	0.75	1.00	1.25	0.59	0.75	1.48	0.31	1.69	0.16
3.07	3/8 x 16	1.00	1.25	1.50	0.75	0.91	1.85	0.47	2.13	0.16

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

l₁	d₁	l₂										d₂	d₃	h₁	h₂	h₃	h₄ Carrera

1.18	M 5	0.39	0.63	-	-	-	-	-	-	-	-	0.47	0.61	1.16	0.24	1.18	0.14
1.18	M 6	0.39	0.63	0.79	0.98	1.18	-	-	-	-	-	0.47	0.61	1.16	0.24	1.18	0.14
1.73	M 5	0.39	0.63	-	-	-	-	-	-	-	-	0.47	0.61	1.16	0.24	1.28	0.14
1.73	M 6	0.39	0.63	0.79	0.98	1.18	-	-	-	-	-	0.47	0.61	1.16	0.24	1.28	0.14
2.48	M 6	0.39	0.79	1.18	1.57	-	-	-	-	-	-	0.59	0.75	1.48	0.31	1.69	0.16
2.48	M 8	0.63	0.79	0.98	1.18	1.38	1.57	1.77	1.97	2.36	2.76	0.59	0.75	1.48	0.31	1.69	0.16
3.07	M 10	0.79	1.18	1.38	1.57	1.97	2.36	-	-	-	-	0.75	0.91	1.85	0.47	2.13	0.16
3.07	M 12	1.18	1.38	1.57	1.97	2.76	-	-	-	-	-	0.75	0.91	1.85	0.47	2.13	0.16
3.74	M 12	1.18	1.57	1.97	2.76	-	-	-	-	-	-	0.85	1.04	2.15	0.51	2.54	0.18
4.25	M 12	1.18	1.57	1.97	2.76	-	-	-	-	-	-	0.98	1.18	2.15	0.43	2.58	0.18

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$209.55

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	9	Mex$209.55
10	249	Mex$201.93
250	499	Mex$190.50
≥ 500		Mex$171.45

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.022 lbs
